Utilização de blocos de alternância para fazer a transição de blocos para a codificação baseada em texto no VEXcode GO – Biblioteca VEX

O Switch incorpora elementos familiares da programação baseada em blocos e integra caixas de texto onde podem ser digitados comandos de texto.

Nota: Os blocos Switch são compatíveis apenas comPython.

O Switch oferece aos alunos uma transição natural dos blocos para a programação baseada em texto. À medida que os alunos se familiarizam com a lógica e a sequência de comandos, podem começar a converter um projeto um bloco de cada vez.

Isto permite que os alunos continuem a trabalhar com o fluxo lógico de um programa baseado em blocos, onde podem ver fisicamente coisas como o envolvimento de um loop em torno de outros blocos, enquanto também começam a experimentar com comandos de texto por conta própria. Uma vez convertidos os blocos em Switch, os alunos podem facilmente alterar os parâmetros e começar a compreender a sintaxe do comando de texto. Esta secção irá guiá-lo na utilização do Switch por um aluno para explicar como pode utilizar estes blocos num projeto VEXcode.

Conversão de blocos em interruptores

: Para começar a programar com Switch Blocks, necessita de um computador (e não de um dispositivo móvel).

Converter um único bloco num interruptor

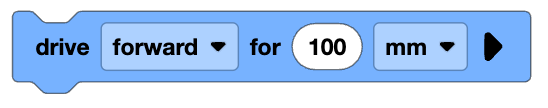

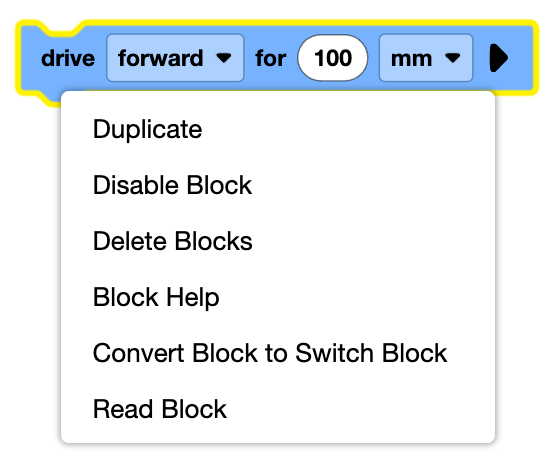

Avance 100 mm com o menu de contexto aberto. Contém opções para duplicar, desativar, eliminar, auxiliar na compreensão de blocos, converter blocos em blocos de alternância e ler blocos.

Clique com o botão direito do rato no bloco que pretende converter num Bloco de Interruptor.

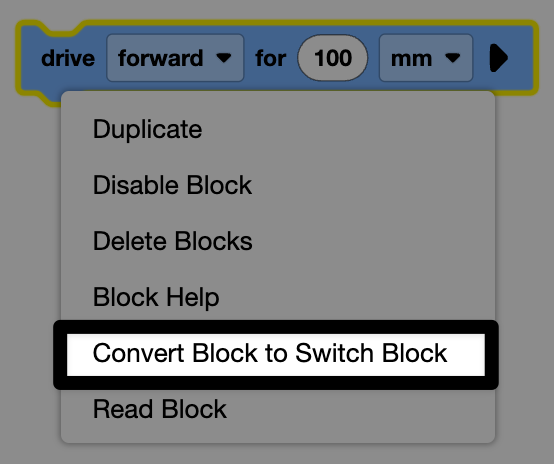

Avance 100 mm com o menu de contexto aberto. Contém opções para duplicar, desativar, eliminar, auxiliar na compreensão de blocos, converter blocos em blocos de alternância e ler blocos. O bloco de conversão para o bloco Switch está destacado.

Selecione Converter Bloco para Bloco de Interruptor.

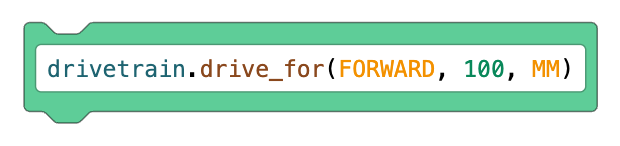

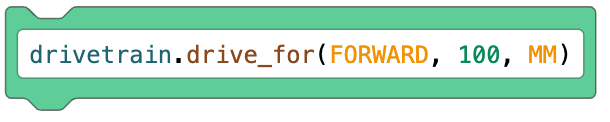

transmissão.acionamento_para a frente 100 mm no bloco de interruptores

O bloco será agora trocado por um Bloco de Comutação com os mesmos parâmetros.

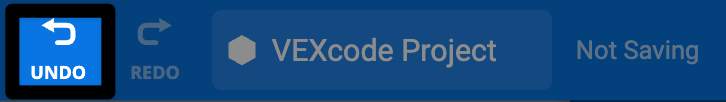

Menu superior do VEXcode GO com o botão de desfazer destacado.

Para transformar um Bloco de Interruptor novamente num bloco após a conversão, seleccione o botãoDesfazer.

Converter vários blocos em interruptor

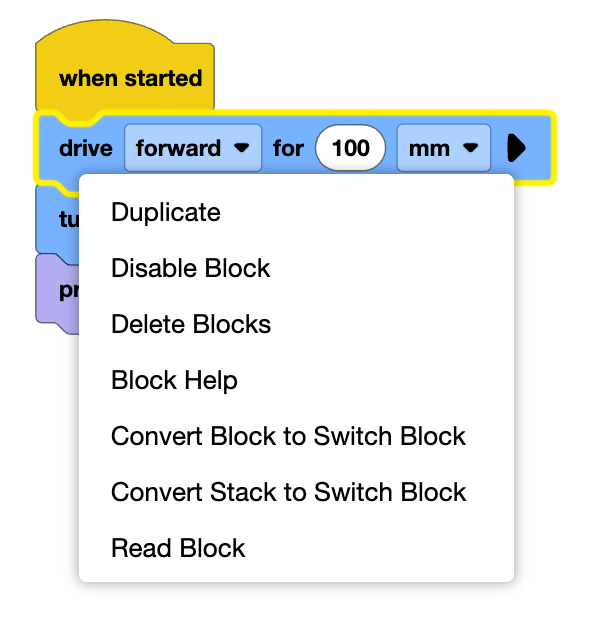

Com o menu de contexto aberto no primeiro bloco, abra o VEXcode GO e avance 100 mm.

Clique com o botão direito do rato no topo da pilha que pretende converter num Bloco de Interruptor.

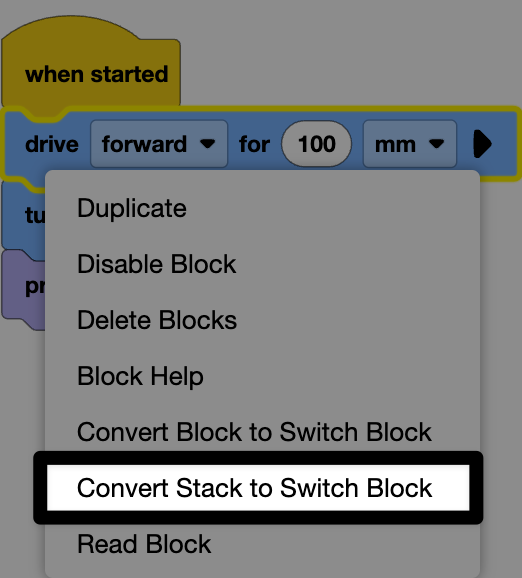

A mesma imagem que a anterior, com destaque para a conversão da pilha em bloco de comutação.

SelecioneConverter Pilha em Bloco de Interruptor.

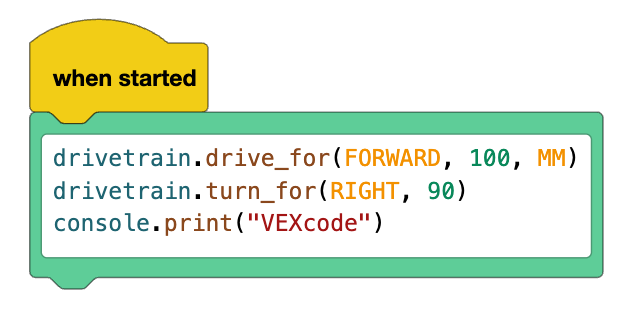

VEXcode GO, quando iniciado, drivetrain.drive_for forward, 100, mm. drivetrain.turn_for right 90 graus e console.print VEXcode

O bloco em que clicou com o botão direito do rato e todos os blocos abaixo deste serão convertidos num Bloco de Interruptor.

Converter blocos dentro de um bloco C em interruptores

Pode converter um bloco C e todo o seu conteúdo num Switch com um único clique.

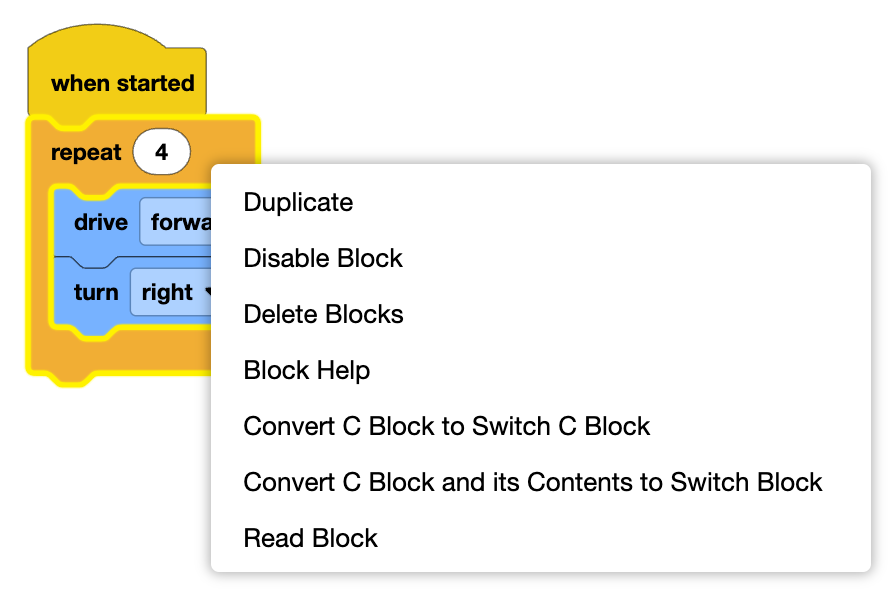

Bloco AC com o menu de contexto aberto

Clique com o botão direito do rato no bloco C que pretende converter.

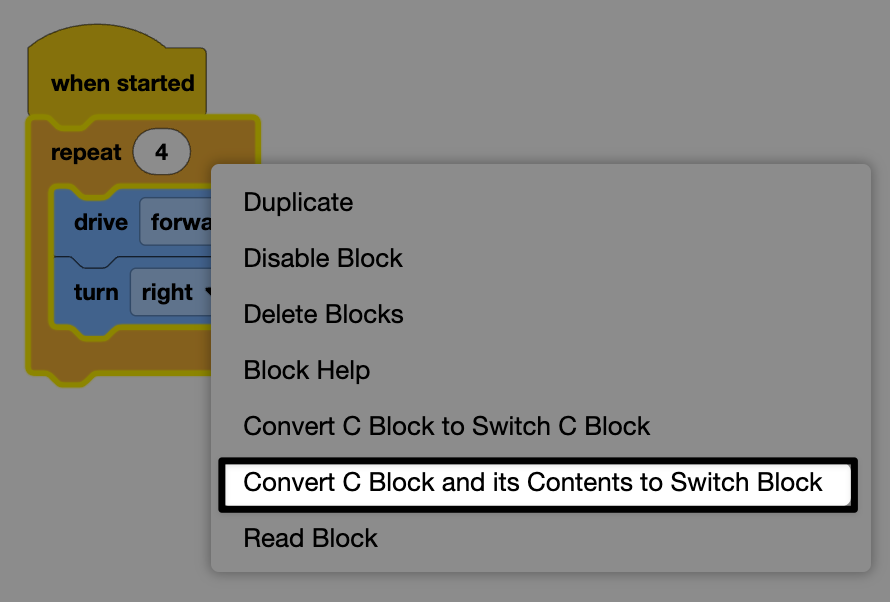

A mesma imagem que a anterior, com o bloco "Converter bloco C" e o seu conteúdo em bloco "Switch" destacados.

SelecioneConverter Bloco C e o seu Conteúdo em Bloco de Interruptor.

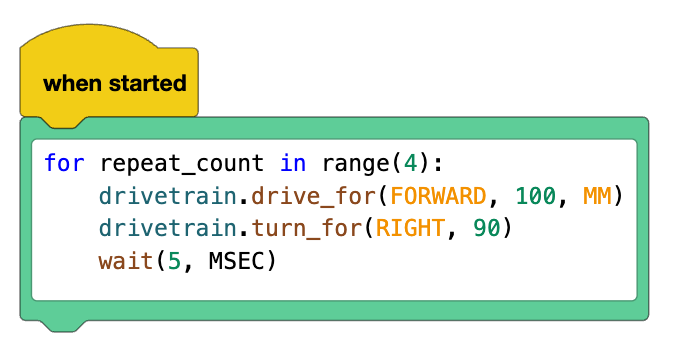

VEXcode GO Python, quando iniciado, para repeat_count em range(4), então as três linhas abaixo são drivetrain.drive_for(FORWARD, 100, MM), drivetrain.turn_for(RIGHT, 90), e depois wait(5, MSEC)

Todo o conteúdo do Bloco C será convertido num único Bloco Switch.

Utilize um bloco de interruptores

Adicione um bloco de interruptor da caixa de ferramentas.

Clique e arraste um Bloco de Interruptor da Caixa de Ferramentas.

Introduza um bloco de interruptor

Selecione o campo de texto do bloco de interruptores e, em seguida, introduza o comando pretendido.

Copiar e colar texto dentro de um bloco switch

Clique e arraste para selecionar o texto no Bloco de Alternância. Clique com o botão direito do rato e selecione Copiar. Em seguida, clique dentro de outro Bloco de Interruptor. Por fim, clique com o botão direito do rato e selecione Colar para transferir o texto.

Blocos de interruptores adicionais

Os blocos de interruptores seguem as mesmas convenções de formato que os outros blocos. A tabela seguinte mostra a comparação entre o formato do bloco, o seu significado e os blocos de interruptores do mesmo tipo.

Forma de bloco	Descrição	Exemplos de blocos	Exemplos de interruptor
Blocos de chapéu	Comece com uma pilha de blocos e molde-os de forma a encaixar os blocos por baixo deles.
Blocos empilháveis	Executar os comandos principais. São concebidos para serem encaixados acima ou abaixo de outros blocos empilháveis.
Blocos booleanos	Retorna uma condição como verdadeira ou falsa e ajusta-se a quaisquer blocos com entradas hexagonais (de seis faces) para outros blocos.
Repórter bloqueia	Os valores são apresentados em formato numérico e encaixados em quaisquer blocos com entradas ovais para outros blocos.

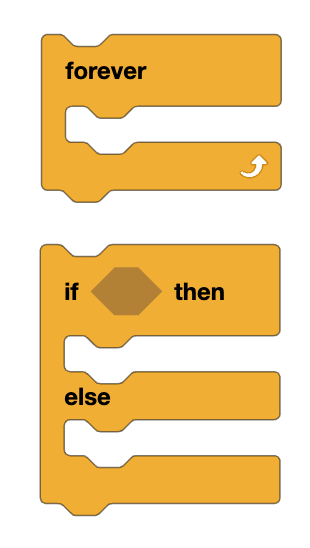

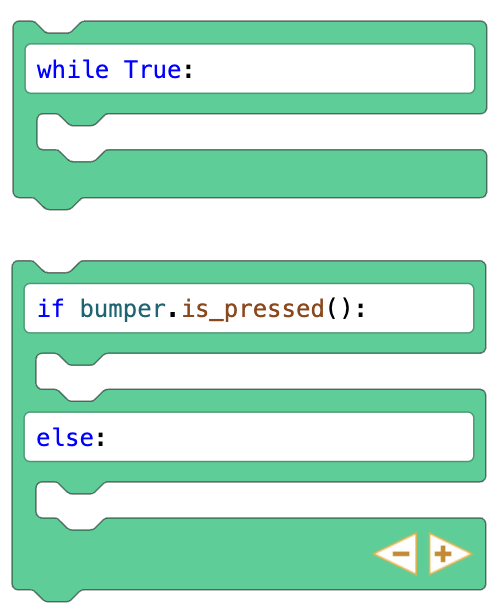

Blocos C	Repita o(s) bloco(s) dentro dos mesmos ou verifique se uma condição é verdadeira ou falsa. São moldadas para encaixar blocos empilháveis acima, abaixo ou dentro delas.
