Compreender as informações do dispositivo VEX AIM no VS Code – Biblioteca VEX

instalar a extensão VEX VS Code, poderá aceder às informações do dispositivo. (um robô de codificação VEX AIM), o que nos pode ajudar a garantir que os dispositivos estão a funcionar corretamente.

Aceder a informações do dispositivo VEX no VS Code

Abra o Visual Studio Code e selecione o ícone VEX na barra de atividades do VS Code.

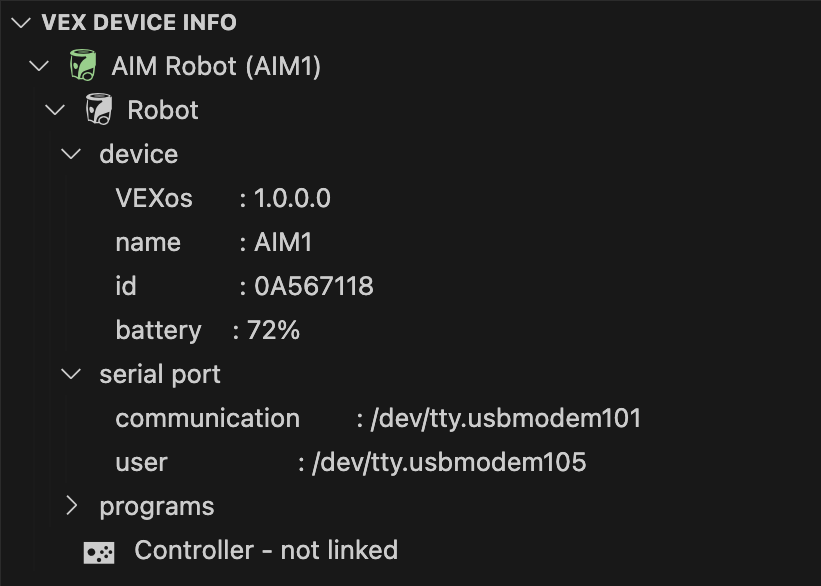

A visualização VEX será aberta na barra lateral. A categoria VEXinfoestá no meio da visualização VEX Todas as informações dos dispositivos ligados serão apresentadas nesta categoria.

Visão geral das informações do dispositivo VEX

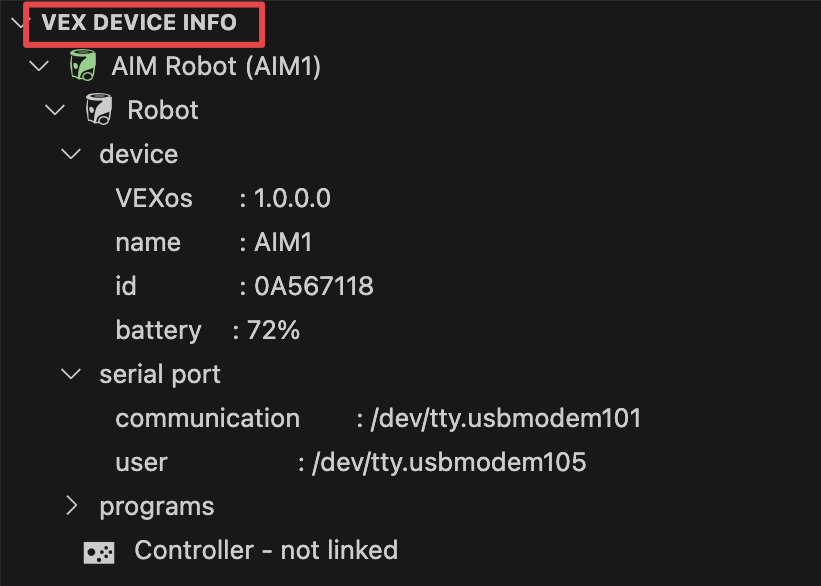

A mesma imagem da anterior, com a linha superior do texto "VEX DEVICE INFO" destacada.

O indicador de dispositivo VEX

O indicador de dispositivo VEX indica qual o tipo de dispositivo VEX que está ligado à extensão VEX VS Code. O indicador do dispositivo VEX está abaixo de As informações do dispositivo VEX incluem o ícone e o tipo do dispositivo VEX ligado, seguidos do nome do robô.

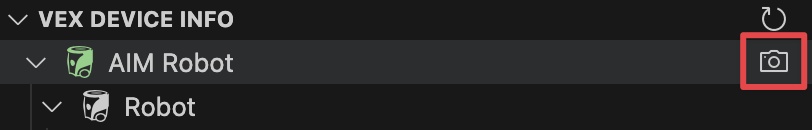

Uma vista ampliada das três linhas superiores da informação do dispositivo VEX, com o ícone da câmara destacado no canto direito da linha "AIM Robot".

Ícone da câmara

Quando selecionada, a extensão VEX irá fazer uma captura de ecrã do ecrã do robô.

Para mais informações, leia Capturar imagens do ecrã do robô de codificação VEX AIM.

Robô

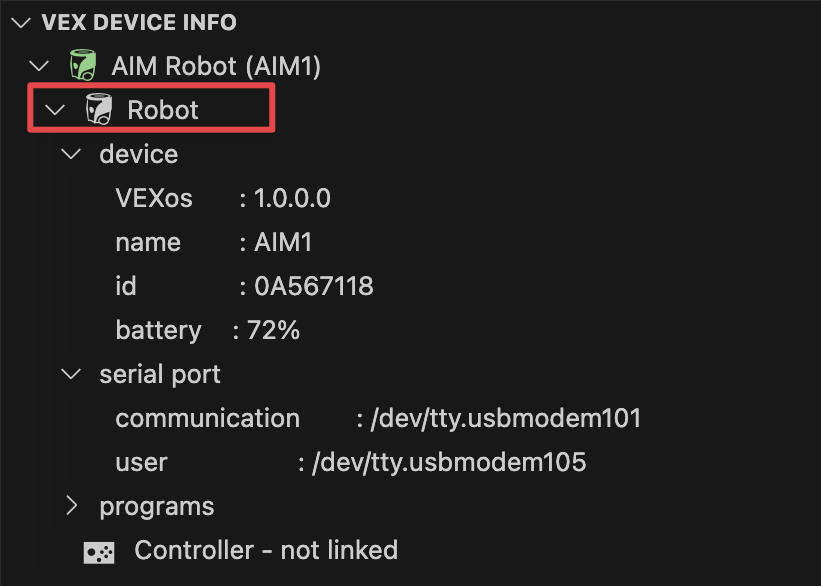

A mesma imagem anterior da informação do dispositivo VEX com a terceira linha, "Robot", destacada.

Robô é a categoria de nível superior para todas as informações do dispositivo relacionadas com o robô.

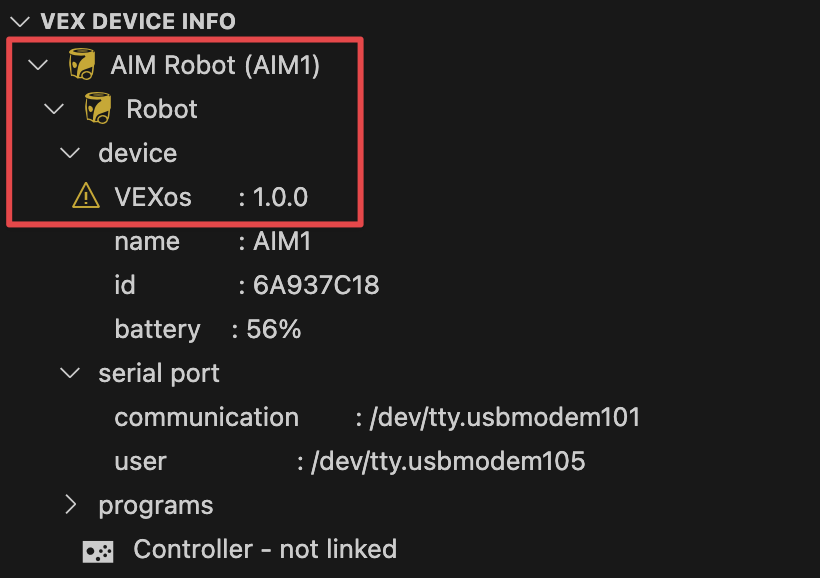

Uma captura de ecrã da informação do dispositivo VEX com as primeiras quatro linhas destacadas, indicando os ícones amarelos do robô e o ícone de aviso à esquerda da linha VEXos, mostrando que o firmware está desatualizado.

Aviso de VEXos desatualizado

Quando a versão do VEXos de um robô está desatualizada, os ícones do robô ficam amarelos e um ícone de mensagem de aviso aparece ao lado de VEXos na subcategoria do sistema.

Para saber como atualizar o firmware do VEX AIM no VS Code, leia este artigo.

Dispositivo

Uma captura de ecrã da informação do dispositivo VEX mostrando o ícone verde do robô atualizado e destacando as linhas recuadas abaixo da terceira linha que diz "dispositivo". As informações mostram o VEXos, o nome, o ID e o nível da bateria.

uma subcategoria da categoria Robot. A subcategoria do dispositivo fornece informações sobre a versão VEXos do robô, o nome, o ID e o nível da bateria.

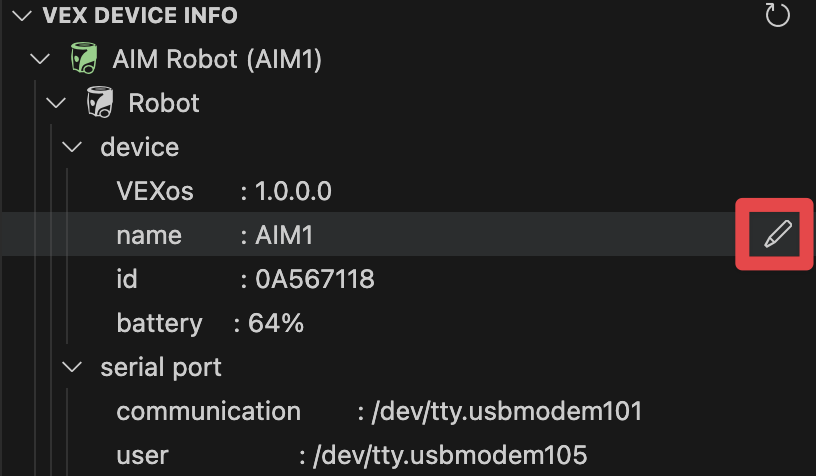

A mesma imagem da anterior, com o ícone do lápis destacado no canto direito da linha do nome.

Defina o nome do robô

Para definir o nome do robô, passe o rato sobre o texto da informação do nome e selecione o ícone do lápis que aparece ao lado.

Para mais informações, leia Nomear o robô de programação VEX AIM no VS Code.

Porta série

Uma imagem ampliada da informação da porta série, mostrando a identificação da porta de comunicação e da porta do utilizador, destacadas abaixo.

porta série é uma subcategoria da categoria Robot. A subcategoria "Porta série apresenta o caminho do dispositivo para cada porta série disponível para o robô.

Nota: A porta de comunicação série é utilizada para descarregar programas e controlar as funções do robô. A porta série do utilizador é utilizada para transferir dados entre a aplicação do utilizador em execução no robô e o computador host ligado via USB.

Programas

Um grande plano das secções do programa mostrando um ícone do Python com a inscrição 1: Projeto de condução.

Programas é uma subcategoria da categoria Robot. A subcategoria programas apresenta uma lista de todos os programas de utilizador descarregados no robô.

Esta categoria permite eliminar programas descarregados do robô ou visualizar informações detalhadas sobre os programas.

A secção de programas com informações sobre o Projeto de Condução está aberta. O ícone do caixote do lixo à direita da linha que diz "Driving Project" está destacado.

Para eliminar um programa descarregado do robô, passe o cursor do rato sobre o texto do
selecionado e clique no ícone do caixote do lixo que aparece ao lado.
Nota: Uma vez eliminado um programa, não pode ser recuperado. Tenha cautela ao utilizar este recurso.

Para mais informações, leia Apagar programas no VS Code.

Controlador

Um close-up dos indicadores do controlador. A primeira mensagem diz "Controlador - ligado", a segunda diz "Controlador - não ligado".

Controlador mostrará se um Controlador de Um Bastão está ligado e ligado ao robô.

Para obter mais informações, leia Ligar o controlador One Stick ao robô de programação VEX AIM.
