Seja organizando peças, seguindo um conjunto de instruções de construção ou construindo um design personalizado, identificar uma peça corretamente pode ser crucial para o seu sucesso.

A régua de peças VEX IQ é uma ferramenta útil para ajudar a identificar peças.

Baixe a régua VEX IQ para impressão (carta dos EUA) >

Baixe a régua VEX IQ para impressão (Internacional A4) >

Nota: ao imprimir o .pdf certifique-se de definir a escala de 100%.

Utilização da régua para identificar as peças

A régua de peças VEX IQ pode ser usada para identificar peças enquanto as organiza ou segue um conjunto de instruções de construção. A escala da régua é 1:1, portanto as peças podem simplesmente ser colocadas em cima da régua.

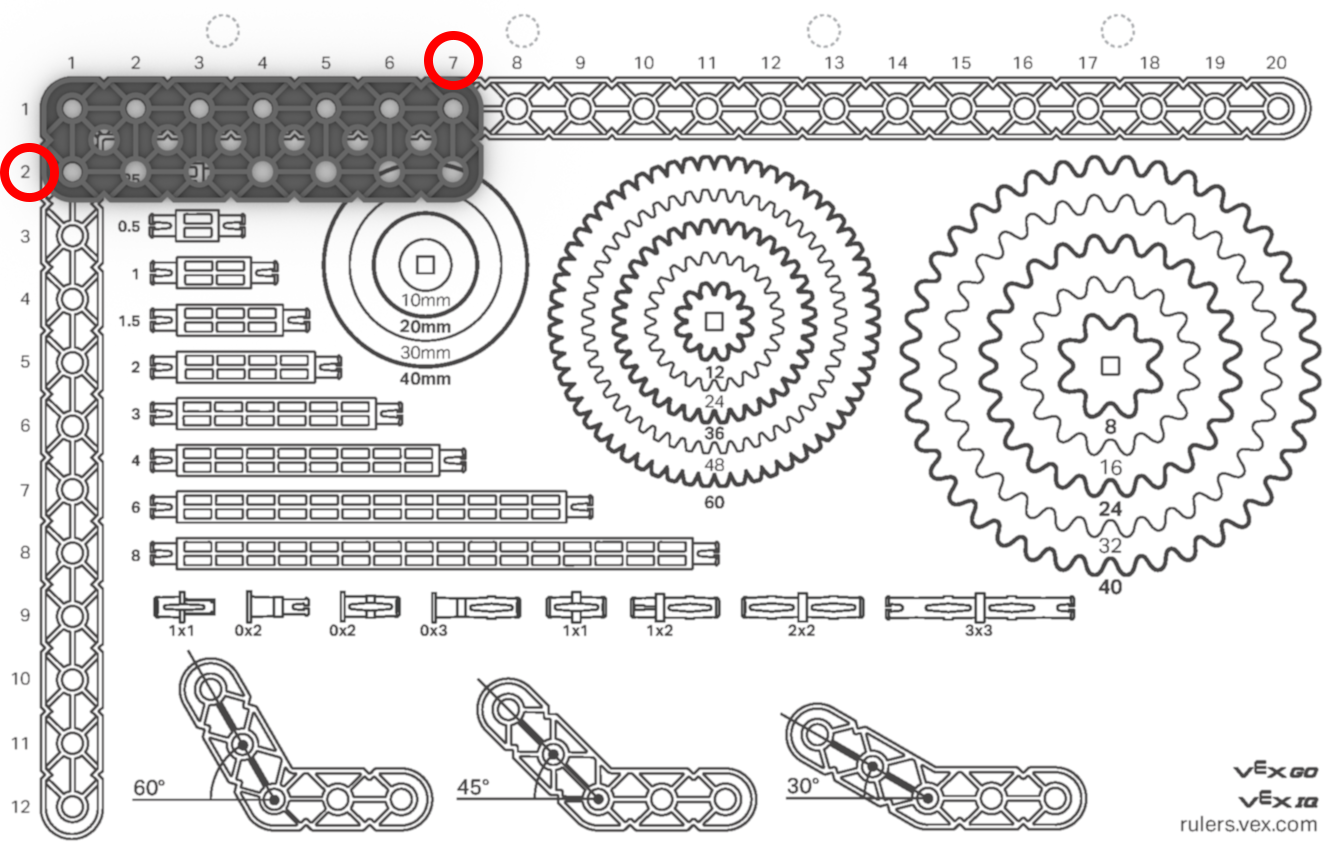

Viga VEX IQ 2x7 para medir o comprimento da peça com a régua imprimível.

Medição de Vigas e Placas. O exemplo mostrado é uma viga 2x7.

2 indica uma largura de 2 unidades de passo.
7 indica um comprimento de 7 unidades de pitch.

Espaçador de 10 cm para identificar e medir a peça VEX IQ com a régua imprimível.

Medindo impasses. O exemplo mostrado é um impasse 4x.

Polia de 30 mm com dimensões marcadas para medição de peças VEX IQ

Medindo Polias. O exemplo mostrado é uma polia de 30 mm.

Engrenagem VEX IQ de 12 dentes para comparação de tamanho com a régua de peças imprimível.

Medindo Engrenagens. O exemplo mostrado é uma engrenagem de 12 dentes.

Roda dentada VEX IQ de 16 dentes para identificação do tamanho com a régua de peças imprimível.

Medindo rodas dentadas. O exemplo mostrado é uma roda dentada de 16 dentes.

Pino VEX IQ 1x1 para medir e identificar a peça com a régua imprimível.

Pinos de medição. O exemplo mostrado é um pino 1x1.

Viga com um ângulo de 30 graus e uma indicação de como medi-la utilizando a régua de peças VEX IQ imprimível.

Meça vigas especiais. O exemplo mostrado é um feixe de ângulo de 30°.

Utilização da régua durante a montagem de um robô

A régua VEX Plastic Parts também pode ser usada como ferramenta de medição para medir peças e distâncias. Isso pode ser muito útil ao projetar e montar um robô personalizado que não possui instruções específicas sobre a seleção de peças.

Dica e truque: O .pdf da régua de peças plásticas VEX pode ser impresso em uma transparência plástica transparente. Isso permitirá que a régua seja sobreposta ao robô e as medições possam ser feitas através da régua.

Aqui estão alguns exemplos de uso da régua ao montar um robô personalizado.

Régua imprimível para peças do VEX IQ com um chassis de robô parcialmente montado sobre a régua, mostrando como medi-lo marcando a parte interior das vigas à esquerda e à direita do chassis.

Medindo a distância entre vigas em um chassi de robô. Este exemplo mostra a distância entre as vigas no chassi do robô medindo 11 passos ou 5,5 polegadas.

Medição de um eixo de passo 8 com a régua de peças VEX IQ imprimível.

Usando pitch para medir o comprimento de um eixo. Este exemplo mostra um eixo de 8 passos.

Régua imprimível para peças VEX IQ com medidas para um eixo de 4 polegadas.

Usando polegadas/milímetros para medir o comprimento de um eixo. Este exemplo mostra um eixo de 4" (4 polegadas/102 milímetros).

Elo da corrente VEX IQ para referência de tamanho com a régua de peças imprimível

Medição do número de elos de corrente em um sistema de corrente/roda dentada.
