Configurando dispositivos de entrada digital e saída digital de 3 fios no VEXcode V5 – Biblioteca VEX

Ao iniciar a programação com VEXcode V5, os blocos de Digital In e Digital Out não aparecerão na Toolbox até que sejam configurados.

Adicionando um dispositivo de entrada digital ou saída digital de 3 fios

Para configurar um dispositivo de entrada digital ou de saída digital:

Barra de ferramentas VEXcode V5 com o ícone Dispositivos destacado entre os ícones Visualizador de Código e Consola de Impressão.

Selecione o botão Dispositivos para abrir a janela Dispositivos.

Menu de dispositivos VEXcode V5 com o botão Adicionar um dispositivo apresentado.

Selecione 'Adicionar um dispositivo'.

Menu VEXcode V5 devices após selecionar o botão Adicionar um dispositivo. A opção de 3 fios está realçada.

Selecione '3 FIOS'.

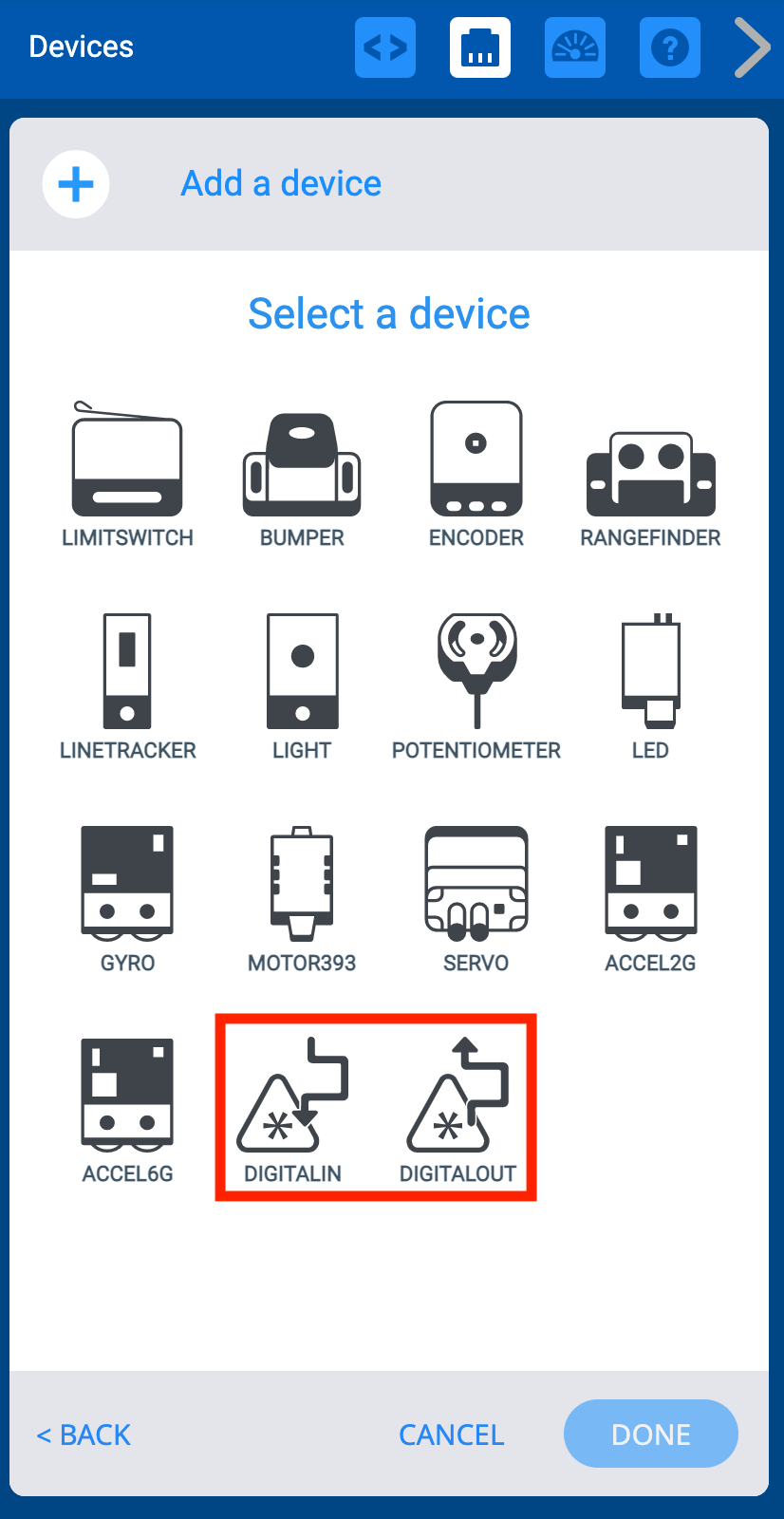

Menu de dispositivos VEXcode V5 após a seleção da opção de dispositivo de 3 fios. É apresentado um menu de dispositivos de 3 fios, com as opções Entrada Digital e Saída Digital destacadas.

Selecione 'DIGITALIN' ou 'DIGITALOUT'.

Menu de dispositivos do VEXcode V5 após configurar a porta do novo dispositivo para A. Abaixo, o botão Concluído está destacado.

Selecione a qual porta o dispositivo está conectado no VEX V5 Brain. As portas que já estão configuradas para outros dispositivos não estarão disponíveis. Uma vez selecionada a porta, selecione 'Concluído' para submeter o dispositivo à configuração ou 'Cancelar' para retornar ao menu Dispositivos.

Nota: Selecionar 'Cancelar' desfará todas as alterações feitas no dispositivo e não fará parte da configuração.

Alterando o número da porta de um dispositivo de entrada digital ou saída digital de 3 fios

Menu de dispositivos VEXcode V5 com os dispositivos de entrada digital e saída digital adicionados anteriormente.

Você pode alterar o número da porta do dispositivo selecionando-o na janela Dispositivos.

Menu de dispositivos do VEXcode V5 após alterar a porta do dispositivo para C. A opção de porta C está agora colorida a verde. Abaixo, o botão Concluído está destacado.

Selecione uma porta diferente na tela Seleção de Porta e o número da porta ficará verde. Em seguida, selecione 'Concluído' para enviar a alteração.

O VEXcode V5 Digital em bloco booleano é mostrado com o menu suspenso do dispositivo aberto. O novo nome do dispositivo Digital In é apresentado no menu suspenso e está escrito DigitalInC.

Se você alterar a porta de um dispositivo que já está sendo usado em seu projeto, será necessário atualizar o nome do dispositivo no bloco para o novo nome usando o menu suspenso.

Renomeando um dispositivo de entrada digital ou saída digital de 3 fios

Janela de dispositivos VEXcode V5 com as opções de entrada digital apresentadas. Acima, o nome do dispositivo está destacado para indicar que pode ser renomeado.

Você pode renomear o dispositivo alterando o nome na caixa de texto na parte superior da tela Seleção de Porta. Se você selecionar um nome inválido, a caixa de texto ficará destacada em vermelho para indicar. Em seguida, selecione 'Concluído' para enviar as alterações do dispositivo para a configuração.

Nota: para mais informações sobre as regras de nomenclatura para variáveis e dispositivos, consulte este artigo da Biblioteca VEX.

O VEXcode V5 Digital em bloco booleano é mostrado com o menu suspenso do dispositivo aberto. O novo nome do dispositivo de entrada digital é apresentado no menu suspenso e está escrito SignalIn.

Se você alterar o nome de um dispositivo que já está sendo usado em seu projeto, será necessário atualizar o nome do dispositivo no bloco para o novo nome usando o menu suspenso.

Excluindo um dispositivo de entrada digital ou saída digital de 3 fios

Janela de dispositivos VEXcode V5 com as opções de entrada digital apresentadas. Abaixo, o botão Apagar está destacado.

O dispositivo pode ser excluído selecionando a opção 'Excluir' na parte inferior da tela Seleção de Porta.

Nota: Se você excluir um dispositivo que já está sendo utilizado em seu projeto, seu projeto irá gerar um erro se você tentar baixá-lo até que você exclua também os blocos que estavam utilizando o dispositivo excluído.
