Armazenamento do kit Workcell V5 - Compartimento 1: Hardware STEM Labs

Este artigo abordará as peças do Kit Workcell V5 que serão organizadas na Caixa de Armazenamento 1.

Existem dois componentes para organizar a Caixa de Armazenamento 1:

A bandeja de armazenamento do kit de células de trabalho V5 (bandeja 1) é vista de cima.

Bandeja

A base do compartimento de armazenamento 1 do kit de células de trabalho V5 é vista de cima.

Base

Este artigo organiza cada peça no compartimento 1 e fornece as seguintes informações em forma de tabela, da esquerda para a direita:

  • Parte: Este é o nome da parte. São fornecidas hiperligações para peças de substituição disponíveis para compra individual em vexrobotics.com.
  • Foto: Esta é uma imagem da peça. Use-o como referência ao desembalar seu kit e construir a Workcell V5.
  • Número da peça: Se uma peça vier em um kit, bolsa ou caixa maior, o número da peça do kit, bolsa ou caixa e o número da peça individual serão fornecidos. Esses números de peça podem ser úteis ao desembalar seu kit e ao construir a Workcell V5.
  • Quantidade: Esta é a quantidade de cada peça fornecida. Use isso para garantir que você tenha o número correto de peças em cada local da caixa ou bandeja durante a desembalagem.
  • Notas sobre a sacola: Esta coluna fornece informações sobre como a peça ou peças desse kit, sacola ou caixa serão recebidas. Se as peças vierem em um kit, saco ou caixa maior, uma imagem da etiqueta será fornecida para referência. Use-os como referência ao desembalar seu kit.

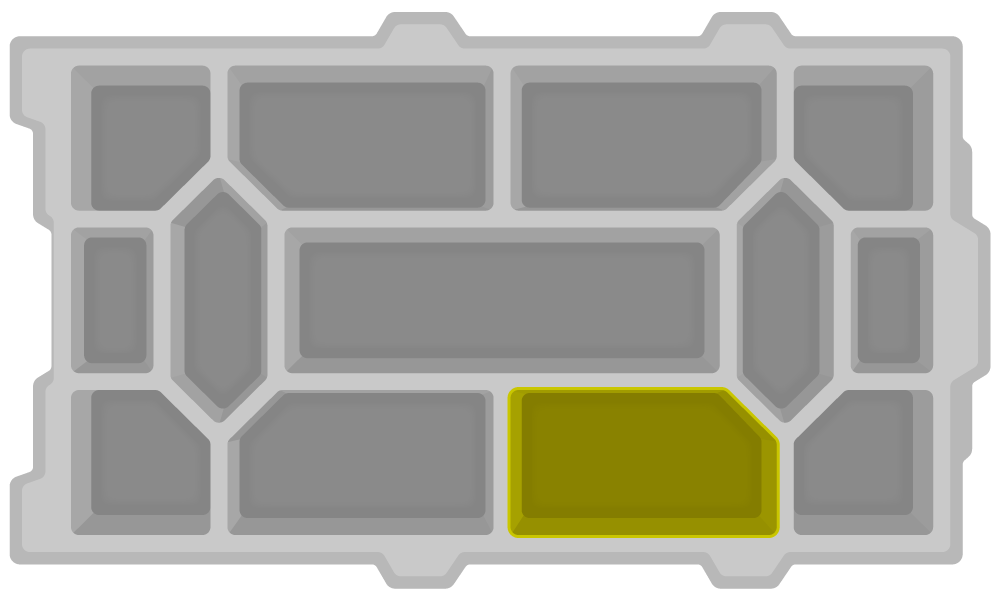

  • Localização: Esta é uma imagem do Compartimento ou Bandeja com destaque onde a peça deve ser colocada nesse Compartimento ou Bandeja. Essas informações também podem ser úteis durante a construção da Workcell V5 se for necessário um lembrete sobre a localização de uma peça.
    • Dicas úteis: São fornecidas na coluna Localização. Essas dicas fornecem contexto ou informações adicionais sobre embalagens, identificando números de peças ou dicas para organização adicional.

Caixa de armazenamento 1: Bandeja

Papel Foto Número da peça Quantidade Notas de bolsa Localização

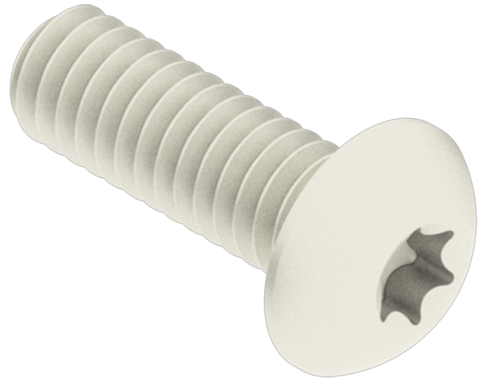

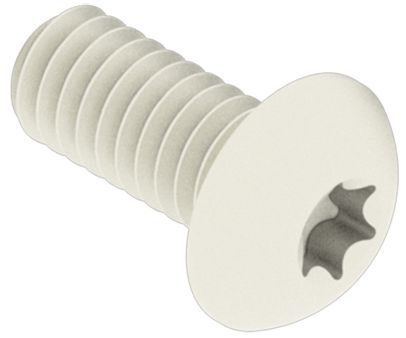

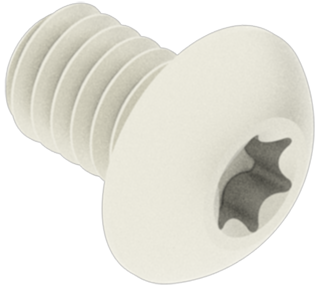

Parafuso estrela #8-32 x 1/4" Parafuso de cabeça estrela nº 8-32 x 1/4 de polegada. 276-4990-001 300 Vem em 3 sacos de 100

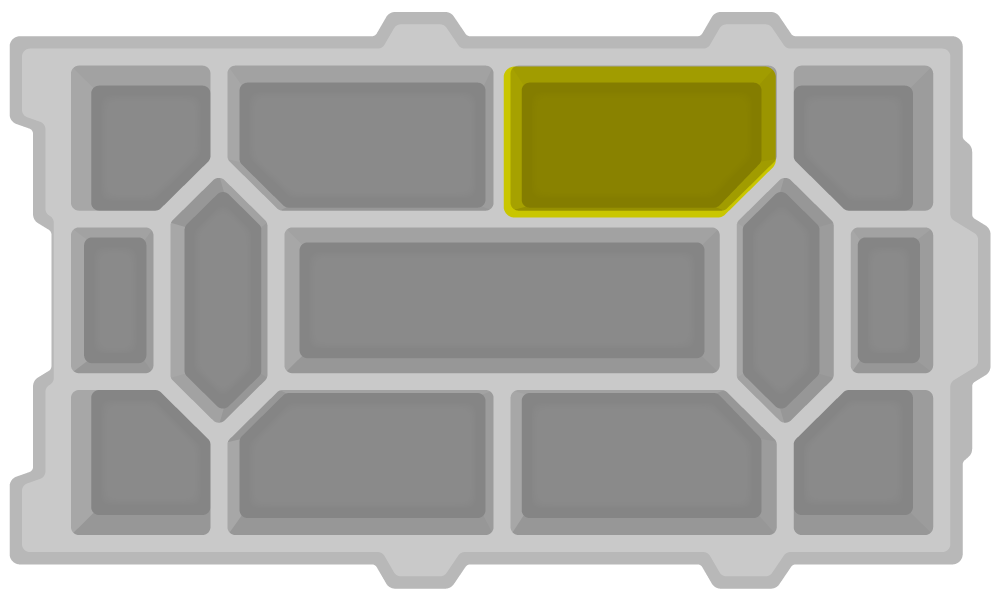

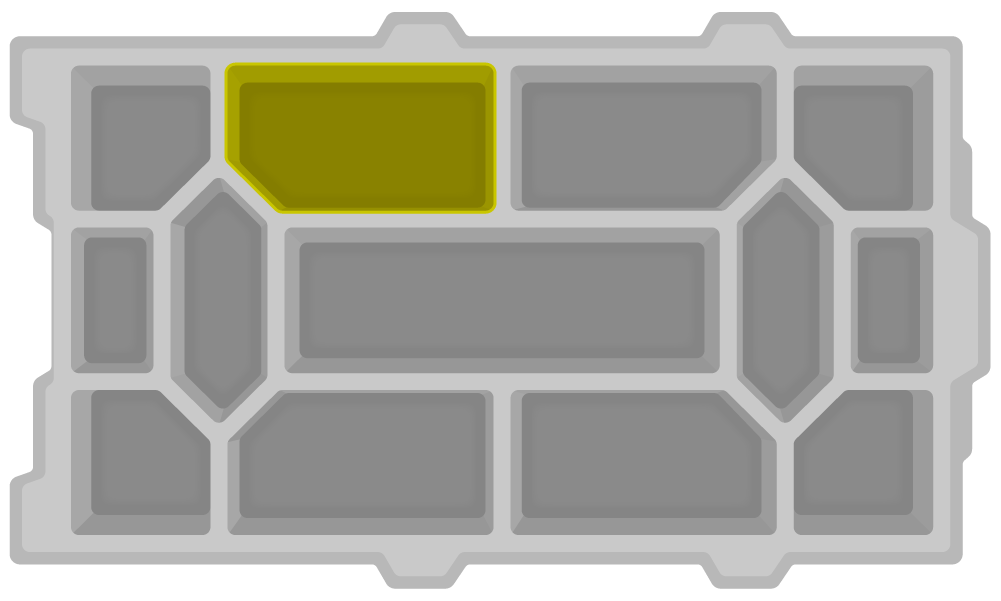

A localização desta peça está realçada no canto superior direito da bandeja.

Dica útil:

Utilize a régua de peças metálicas VEX V5 de governantes.vex.compara distinguir e identificar facilmente os diferentes tamanhos de parafusos.
Parafuso estrela #8-32 x 3/8" Parafuso de cabeça estrela #8-32 x 3/8 polegadas. 276-4991-001 100 Vem em 1 saco de 100

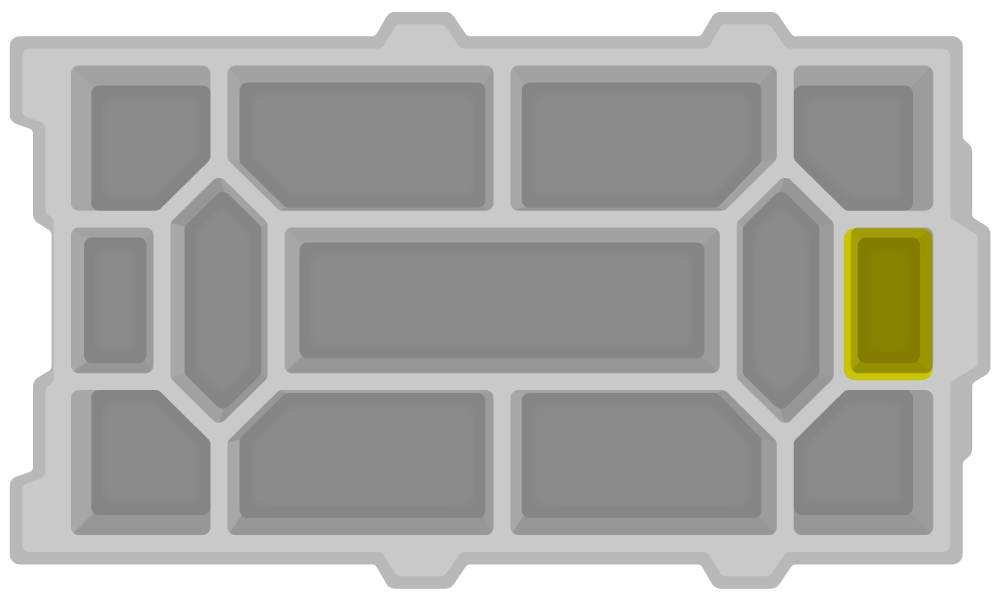

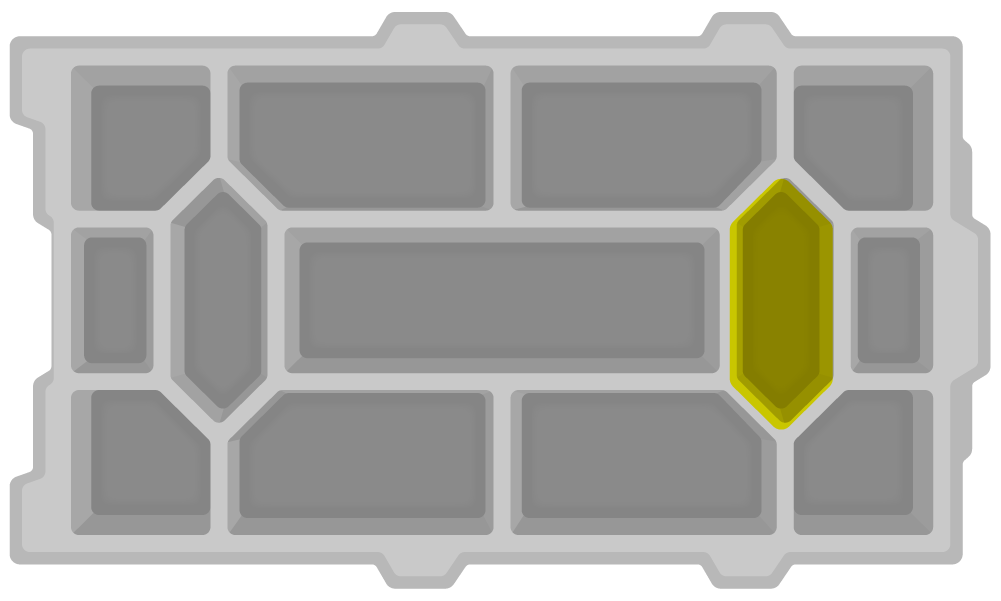

A localização desta peça está realçada no lado direito da bandeja.

Dica útil:

Utilize a régua de peças metálicas VEX V5 de governantes.vex.compara distinguir e identificar facilmente os diferentes tamanhos de parafusos.

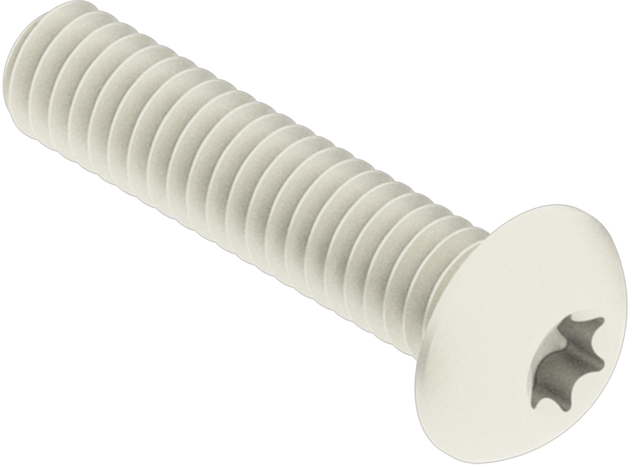

Parafuso estrela #8-32 x 1/2" Parafuso de cabeça estrela nº 8-32 x 1/2 polegada. 276-4992-001 300 Vem em 3 sacos de 100

A localização desta peça está realçada no canto inferior direito da bandeja.

Dica útil:

Utilize a régua de peças metálicas VEX V5 de governantes.vex.compara distinguir e identificar facilmente os diferentes tamanhos de parafusos.

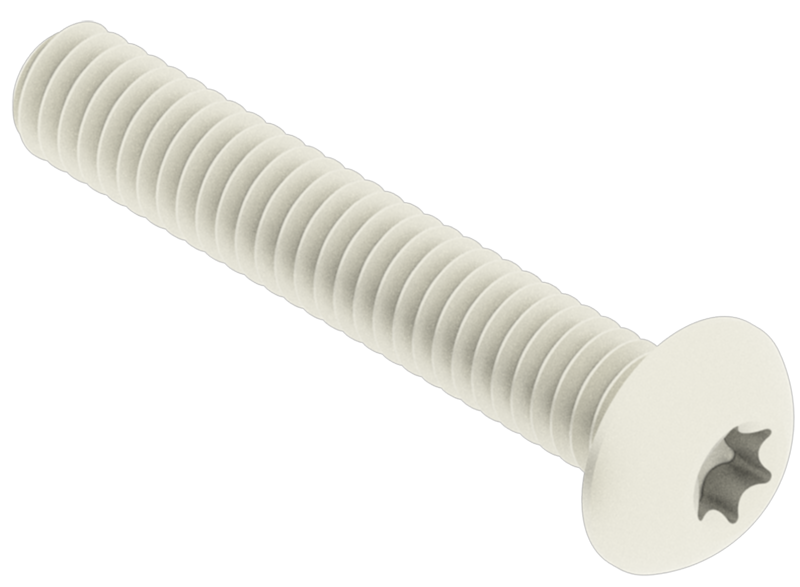

Parafuso estrela #8-32 x 3/4" Parafuso de cabeça estrela nº 8-32 x 3/4 de polegada. 276-4994-001 100 Vem em 1 saco de 100

A localização desta peça está realçada no lado direito da bandeja.

Dica útil:

Utilize a régua de peças metálicas VEX V5 de governantes.vex.compara distinguir e identificar facilmente os diferentes tamanhos de parafusos.
Parafuso estrela nº 8-32 x 1.000" Parafuso de cabeça estrela nº 8-32 x 1 pol. 276-4996-001 100 Vem em 1 saco de 100

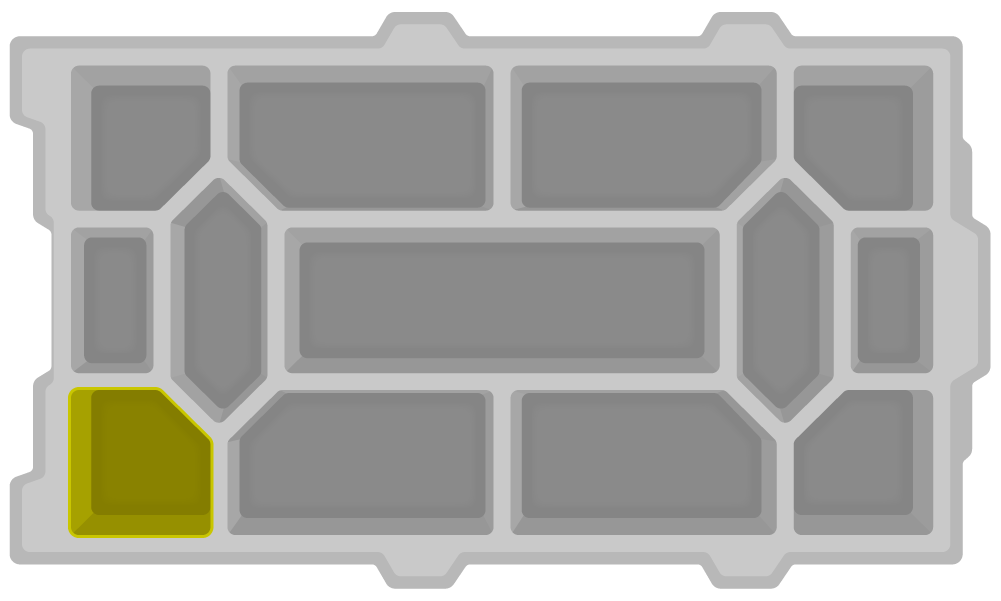

A localização desta peça está realçada no canto inferior esquerdo do tabuleiro.

Dica útil:

Utilize a régua de peças metálicas VEX V5 de governantes.vex.compara distinguir e identificar facilmente os diferentes tamanhos de parafusos.
#8-32 Porca Nylock Porca Nylock nº 8-32. 275-1027-001 400 Vem em 4 sacos de 100 A localização desta peça está realçada na parte inferior do tabuleiro.

Dica útil: Ao despejar os pedaços na bandeja, guarde os sacos zip. Eles podem ser usados ​​posteriormente para organizar peças que vêm em uma sacola variada.
Rolamento plano Chumaceira plana. 100 rolamentos planos vêm nesta embalagem:
276-6820-806

5 Os rolamentos planos vêm nesta bolsa:
276-6009-808

Número de peça individual:
276-1209-001		 105 Vem em 5 sacos de 20.

As 5 peças finais vêm neste saco: Ícone de uma bolsa que contém três tipos de peças, incluindo os rolamentos planos. 		A localização desta peça está realçada na parte inferior do tabuleiro.

Dica útil: Ao despejar os pedaços na bandeja, guarde os sacos zip. Eles podem ser usados ​​posteriormente para organizar peças que vêm em uma sacola variada.

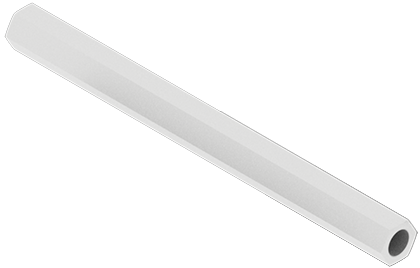

Impasse de 1/2" Espaçador de 1/2 polegada. Esta peça vem na bolsa de suporte:
276-7472-802

Número de peça individual:
275-1014-001

 40 Essas peças vêm na bolsa Standoff

Lista de peças de um saco contendo sete espaçadores de diferentes tamanhos.

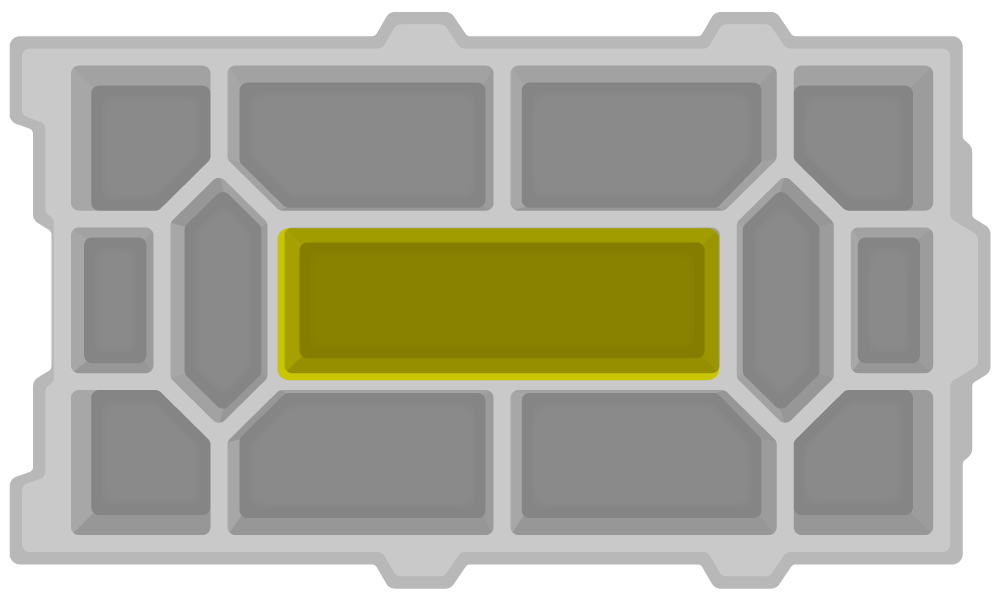

A localização das peças de fixação está destacada mesmo no centro do tabuleiro.

Dica útil: Use sacos zip extras ao desembalar junto com fita adesiva e um marcador para separar os espaçadores por tamanho em saquinhos individuais para fácil acesso durante a construção. Coloque o tamanho dos espaçadores e o número da peça individual na parte externa de cada sacola.



Utilize a régua de peças metálicas VEX V5 de governantes.vex.compara distinguir e identificar facilmente os diferentes tamanhos de espaçadores.
Impasse de 3/4" Espaçador de 3/4 de polegada. Esta peça vem na bolsa de suporte:
276-7472-802

Número de peça individual:
275-1015-001		 4
Impasse de 1,00" Espaçador de 2,5 cm. Esta peça vem na bolsa de suporte:
276-7472-802

Número de peça individual:
275-1016-001		 52
Impasse de 1,50" Espaçador de 1,5 polegadas. Esta peça vem na bolsa de suporte:
276-7472-802

Número de peça individual:
275-1017-001		 2
Impasse de 2,00" Espaçador de 2 polegadas. Esta peça vem na bolsa de suporte:
276-7472-802

Número de peça individual:
275-1018-001		 34
Impasse de 3,00" Espaçador de 3 polegadas. Esta peça vem na bolsa de suporte:
276-7472-802

Número de peça individual:
275-1020-001		 28
6,00" Impasse Espaçador de 6 polegadas. Esta peça vem na bolsa de suporte:
276-7472-802

Número de peça individual:
275-1023-001		 4

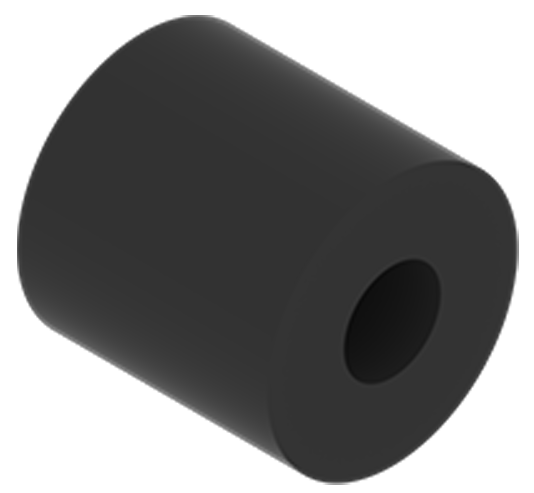

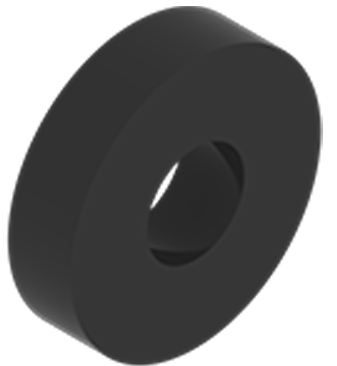

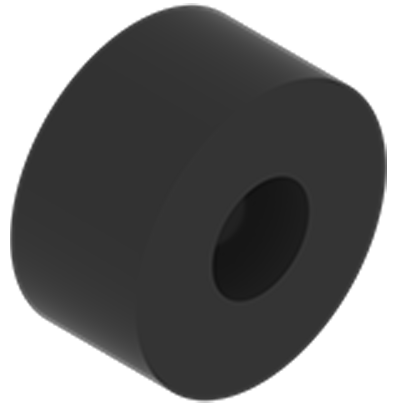

Espaçador de 0,125” Espaçador de 0,125 polegadas. Esta peça vem em um pacote variado:
276-6340

Número de peça individual:
276-5912-001		 30 Vem em 3 pacotes de variedades

Ícone de um pacote variado VEX que contém espaçadores de nylon.

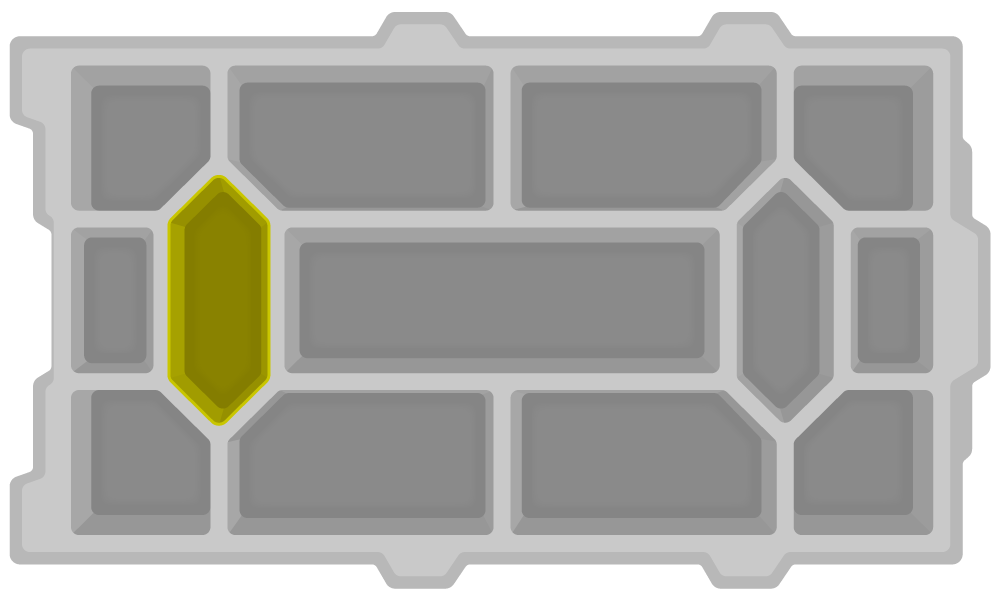

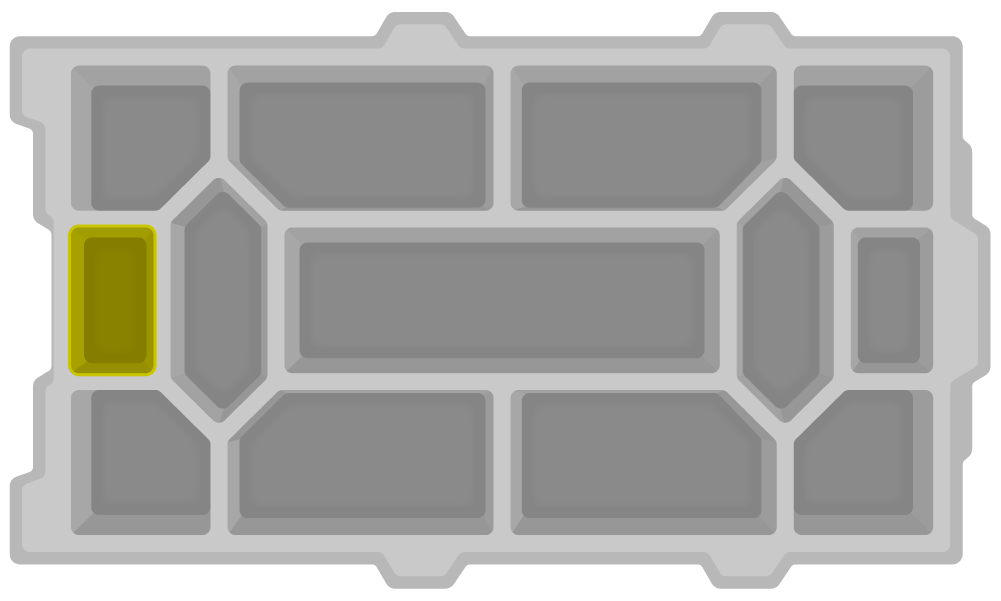

A localização desta peça está realçada no lado esquerdo do tabuleiro.

Dica útil: Use sacos zip extras ao desembalar junto com fita adesiva e um marcador para separar os espaçadores por tamanho em saquinhos individuais para fácil acesso durante a construção. Coloque o tamanho dos espaçadores e o número da peça individual na parte externa de cada saco.



Utilize a régua de peças metálicas VEX V5 de governantes.vex.compara distinguir e identificar facilmente os diferentes tamanhos de espaçadores.
Espaçador de 0,25” Espaçador de 0,25 polegadas. Esta peça vem em um pacote variado:
276-6340

Número de peça individual:
276-5913-001		 30
Espaçador de 0,375” Espaçador de 0,375 polegadas. Esta peça vem em um pacote variado:
276-6340

Número de peça individual:
276-5914-001		 30
Espaçador de 0,50” Espaçador de 0,5 polegadas. Esta peça vem em um pacote variado:
276-6340

Número de peça individual:
276-5915-001		 30

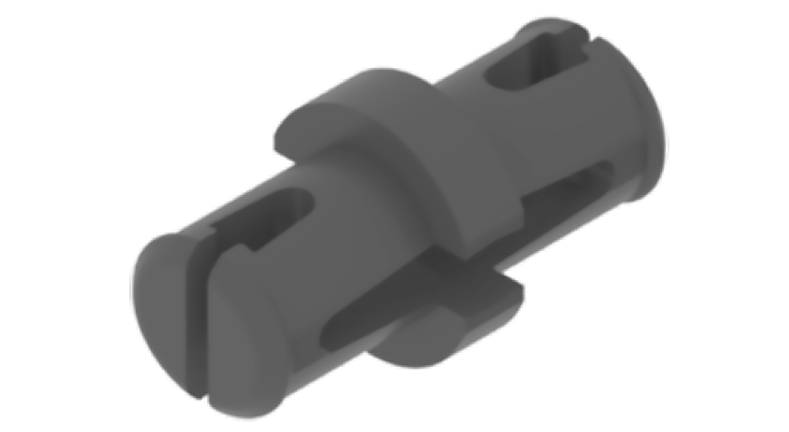

Pino do conector 1x1 Pino conector 1x1. Esta peça vem em um pacote:
276-7472-801

Número de peça individual:
228-3616-060		 4 Vem em 1 pacote

A lista de peças de uma bolsa que contém seis tipos diferentes de componentes inclui os cinco artigos aqui listados. A lista completa inclui: Pino Conector 1x1, Viga de Ângulo Reto 2x3, Duplo 2x Largo, Conector de Canto 2x2, Deslizador Linear, Viga de Fecho Central 1x3 e Manivela com Engrenagem de Garra. 		A localização desta peça está realçada no lado esquerdo do tabuleiro.
Feixe de ângulo reto 2x3 Viga de ângulo reto 2x3. Esta peça vem em um pacote:
276-7472-801

Número de peça individual:
228-3616-145		 2

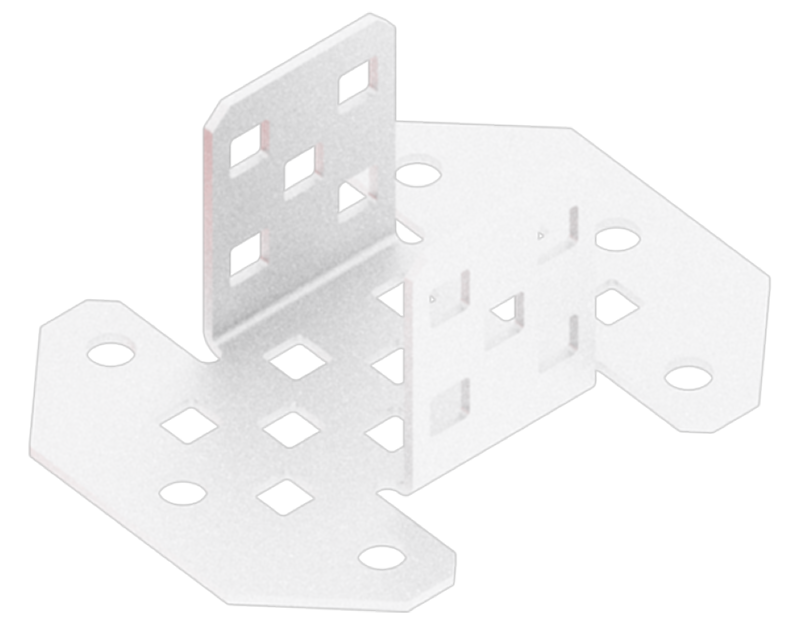

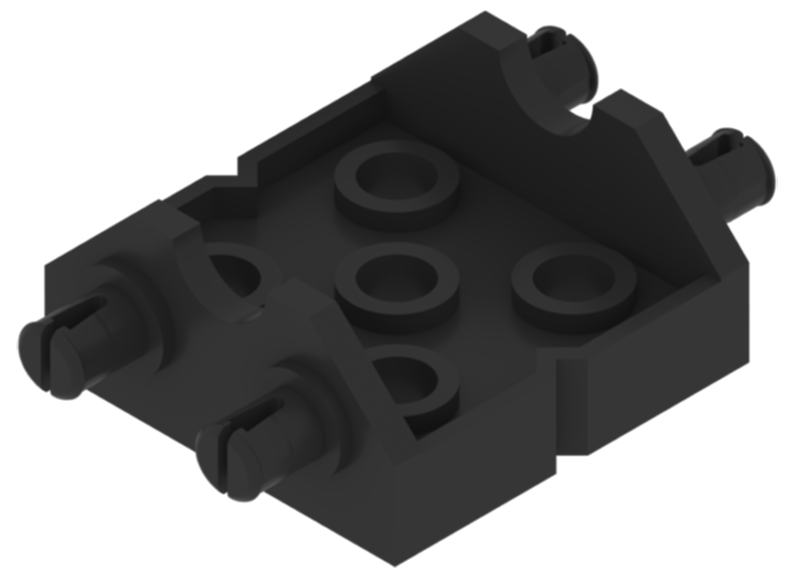

Conector duplo 2x largo, 2x2 canto Conector de canto duplo 2x2, largura 2x2. Esta peça vem em um pacote:
276-7472-801

Número de peça individual:
228-3201-220		 1
Deslizamento Linear Deslizamento linear. Esta peça vem em um pacote:
276-7472-801

Número de peça individual:
228-3616-217		 1

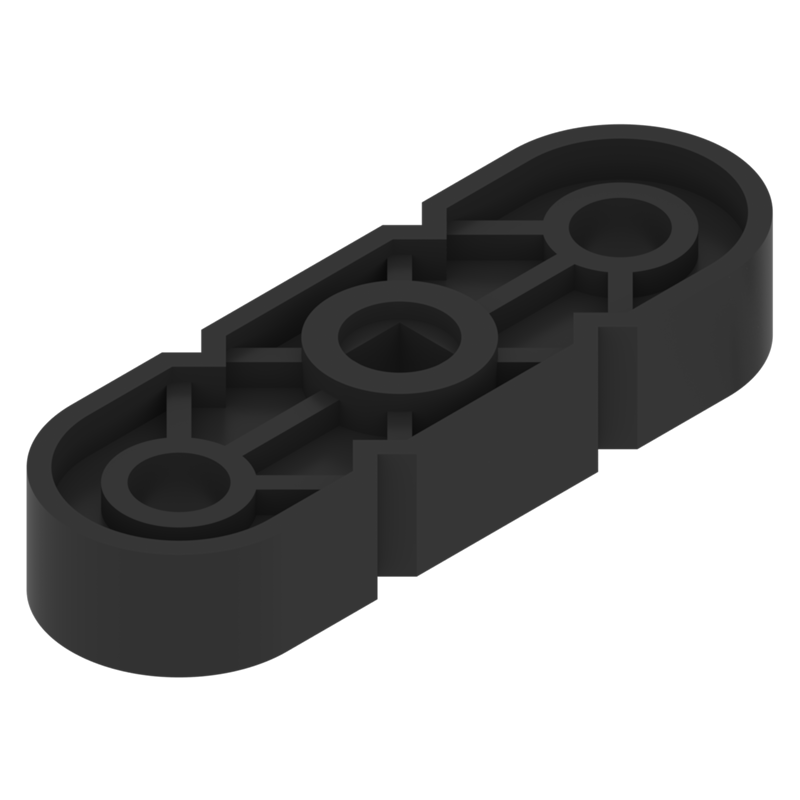

Feixe de bloqueio central 1x3 Viga de fecho central 1x3. Esta peça vem em um pacote:
276-7472-801

Número de peça individual:
228-3201-1141		 2

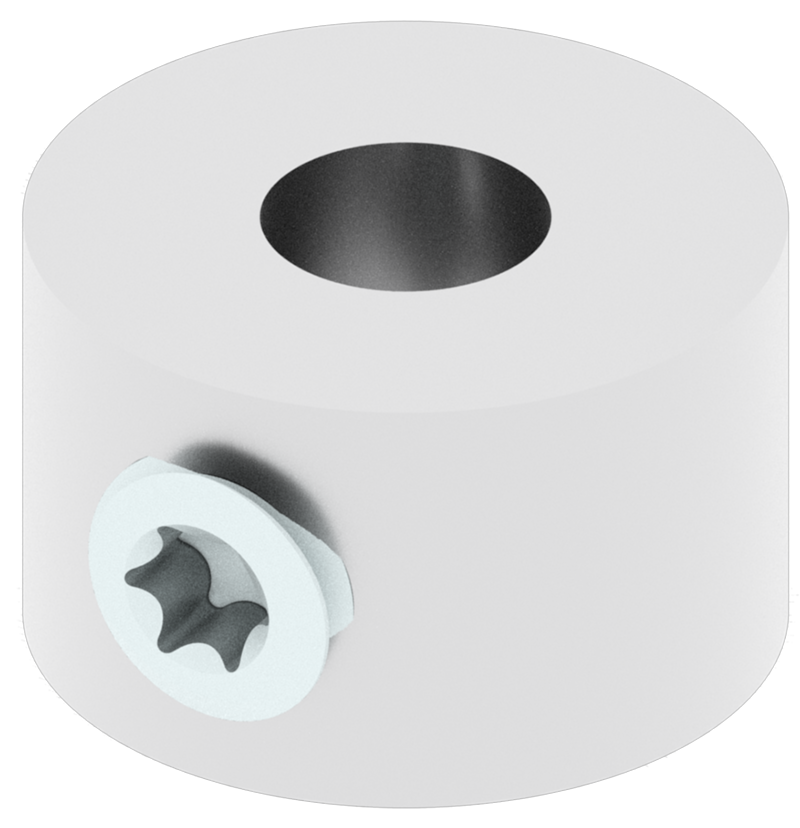

Colar do eixo de transmissão em estrela Colar do veio de transmissão em estrela. Esta peça vem na embalagem:
276-6650-806

Número da peça individual:
276-6103-000		 96 Vem em 1 saco de 96 A localização desta peça está realçada no canto superior esquerdo do tabuleiro.

Dica útil: Ao despejar os pedaços na bandeja, guarde os sacos zip. Eles podem ser usados ​​posteriormente para organizar peças que vêm em uma sacola variada.

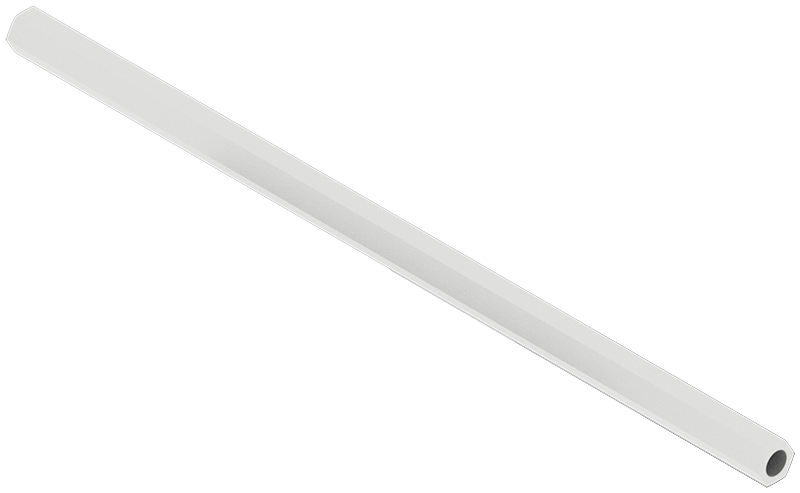

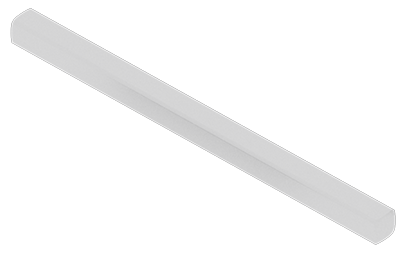

Veio de transmissão 1” ou 2x Veio de transmissão de 1 polegada ou 2x. Esta peça vem em um pacote variado:
228-6871-800

Número de peça individual:
288-2500-117		 20 Vem em 5 pacotes de variedades

Etiqueta num pacote variado de peças chamado Foundation Add-on Kit Shafts.

A localização desta peça está realçada no canto superior esquerdo do tabuleiro.

Dica útil: Use sacos zip extras ao desembalar junto com fita adesiva e um marcador para separar os espaçadores por tamanho em saquinhos individuais para fácil acesso durante a construção. Coloque o tamanho dos espaçadores e o número da peça individual na parte externa de cada saco.



Utilize a régua de peças metálicas VEX V5 de Rules.vex.com para distinguir e identificar facilmente os diferentes tamanhos de eixo.
Veio de transmissão 2” ou 4x Veio de transmissão de 2 polegadas ou 4x. Esta peça vem em um pacote variado:
228-6871-800

Número de peça individual:
288-2500-120		 30
Veio de transmissão 3” ou 6x Veio de transmissão de 3 polegadas ou 6x. Esta peça vem em um pacote variado:
228-6871-800

Número de peça individual:
288-2500-122		 20

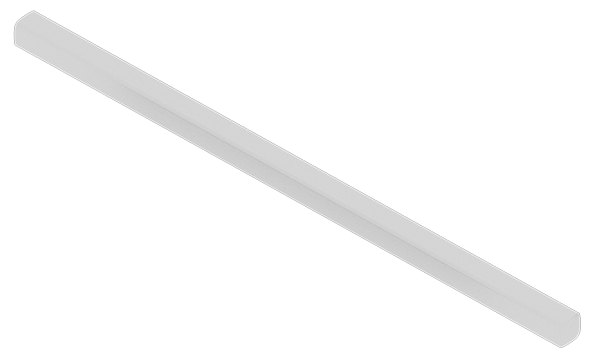

Veio de transmissão 4” ou 8x Veio de transmissão de 4 polegadas ou 8x. Esta peça vem em um pacote variado:
228-6871-800

Número de peça individual:
288-2500-124		 10

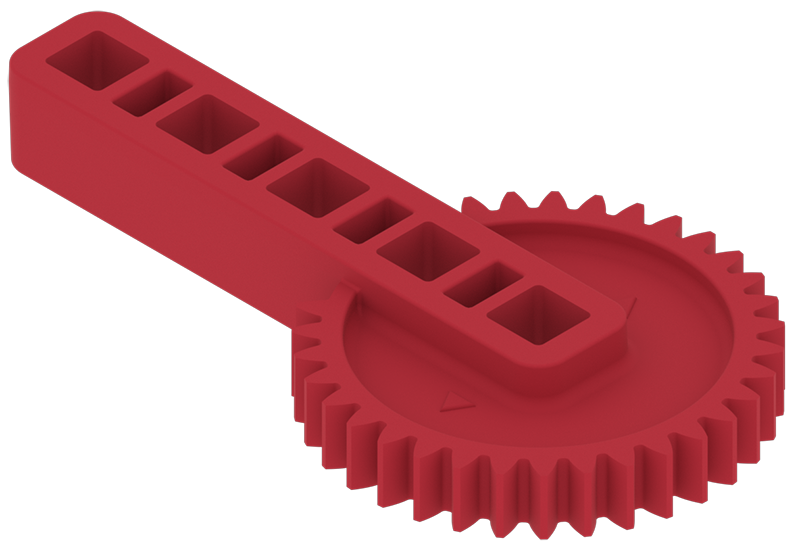

Manivela de engrenagem de garra Manivela com engrenagem de garras. Esta peça vem em um pacote:
276-7472-801

Número de peça individual:
276-6010-003		 3 Vem em 1 pacote de variedades

Lista de peças de uma embalagem que contém seis tipos diferentes de componentes, incluindo a manivela com engrenagem de garra. 		A localização desta peça está realçada no canto superior direito da bandeja.

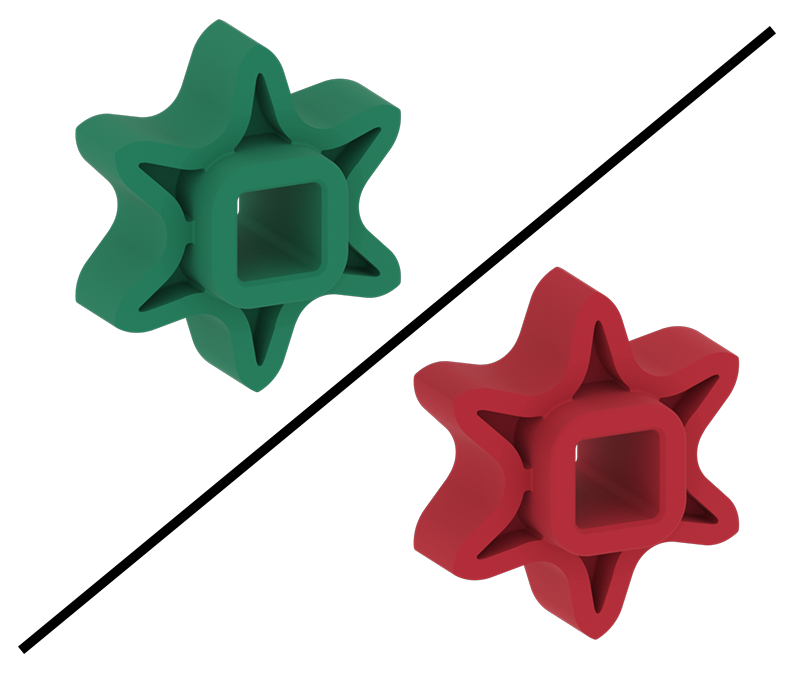

Roda dentada 6T de alta resistência

Nota: Esta parte está atualmente em transição de verde para vermelho.		 Coroa de alta resistência de 6 dentes. São apresentadas tanto a versão verde antiga como a nova versão vermelha. Esta peça vem em um pacote:
276-3876

Número de peça individual:
276-2252-003		 8 Vem em 1 pacote

Etiqueta para a embalagem com 8 rodas dentadas de alta resistência com 6 dentes. 		A localização desta peça está realçada no canto superior direito da bandeja.

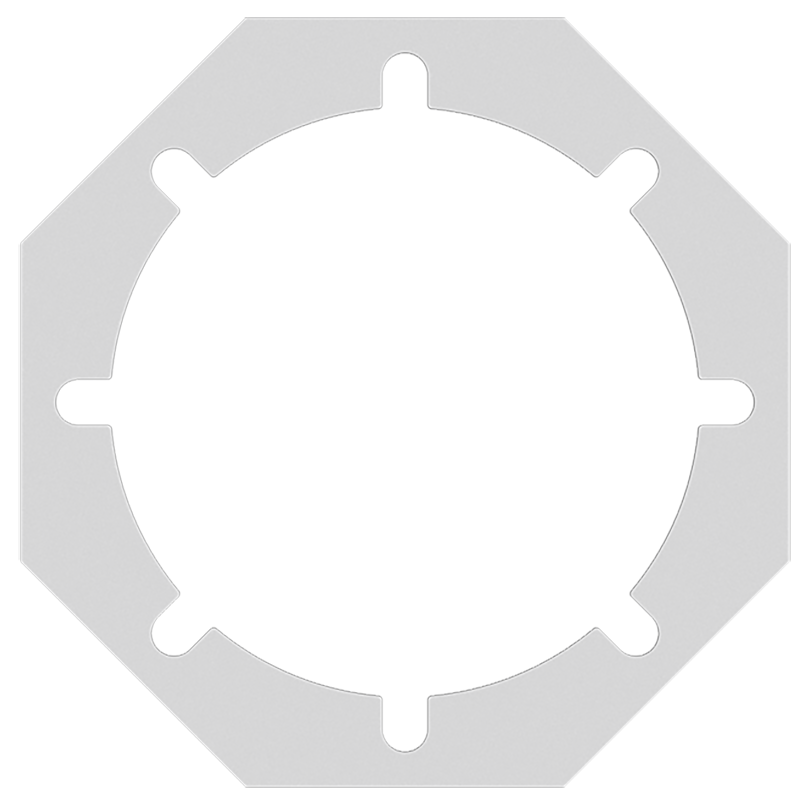

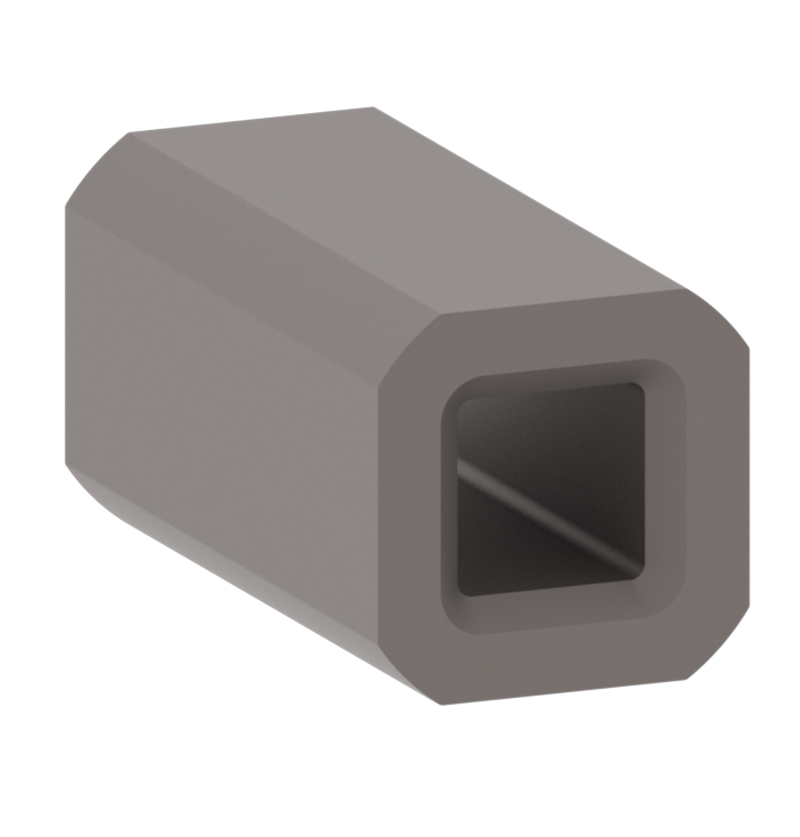

Inserção de metal para engrenagem Inserção metálica para engrenagem. Esta peça vem em três pacotes
276-3880
276-3881
276-3876

Número de peça individual:
276-2250-005		 84 Apresenta-se em embalagens de 4 unidades da Roda Dentada de Alta Resistência de 30 Dentes.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Vem numa embalagem com 1 unidade da Roda Dentada de Alta Resistência de 6 Dentes.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Estará também disponível em dois pacotes do Kit de Inserção do Eixo de Alta Resistência.

Etiqueta para o Kit de Inserção do Eixo de Alta Resistência. 		A localização desta peça está realçada no canto superior direito da bandeja.

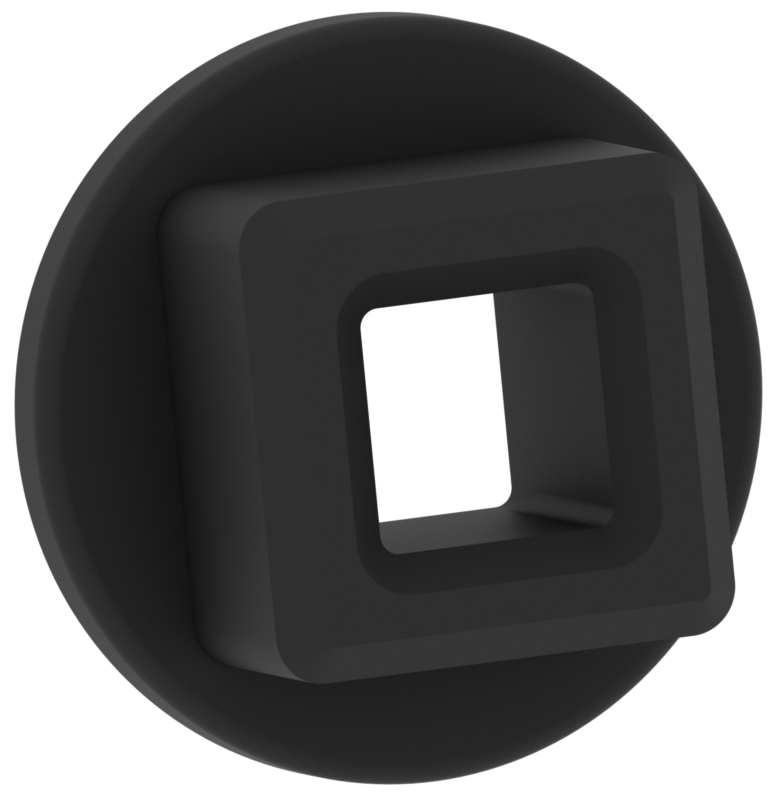

Inserção de engrenagem de alta resistência Inserto de engrenagem de alta resistência. Esta peça vem em três pacotes:
276-3880
276-3881
276-3876

Número de peça individual: 276-2250-006		 84
Inserção HS da engrenagem 12T Inserto de engrenagem HS de 12 dentes. Esta peça vem em um pacote variado:
276-6009-808

Número de peça individual:
276-2250-007		 1 Vem em 1 saco de peças adicionais

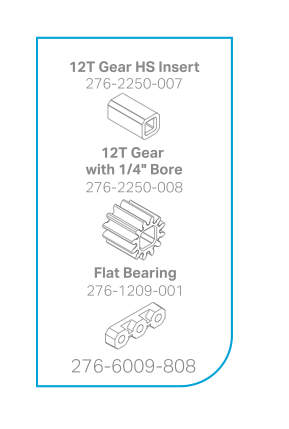

Etiqueta para um saco contendo três tipos de peças: Inserto de engrenagem 12T HS, engrenagem 12T com furo de 1/4 de polegada e rolamento plano. 		A localização desta peça está realçada no canto superior direito da bandeja.
Engrenagem 12T de alta resistência com furo de ¼” Engrenagem de alta resistência de 12 dentes com um furo de 1/4 de polegada. Esta peça vem em um pacote variado:
276-6009-808

Número de peça individual:
276-2250-008		 1

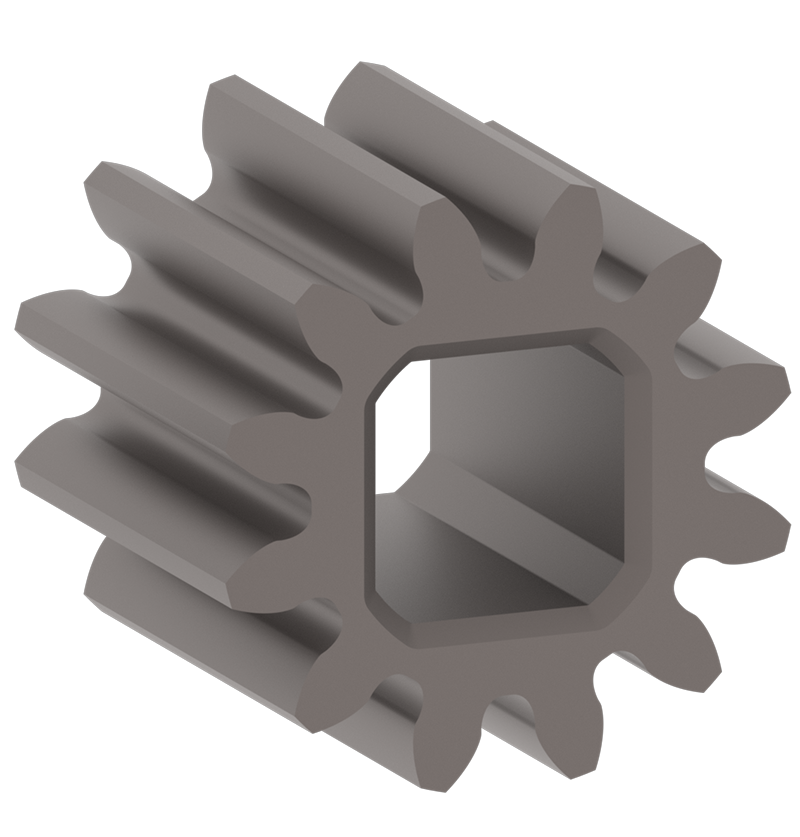

engrenagem metálica 12T Engrenagem metálica de 12 dentes. 6010-011 12 Vem em 1 saco de 12 (rotulado 276-7368) A localização desta peça está realçada no canto superior direito da bandeja.

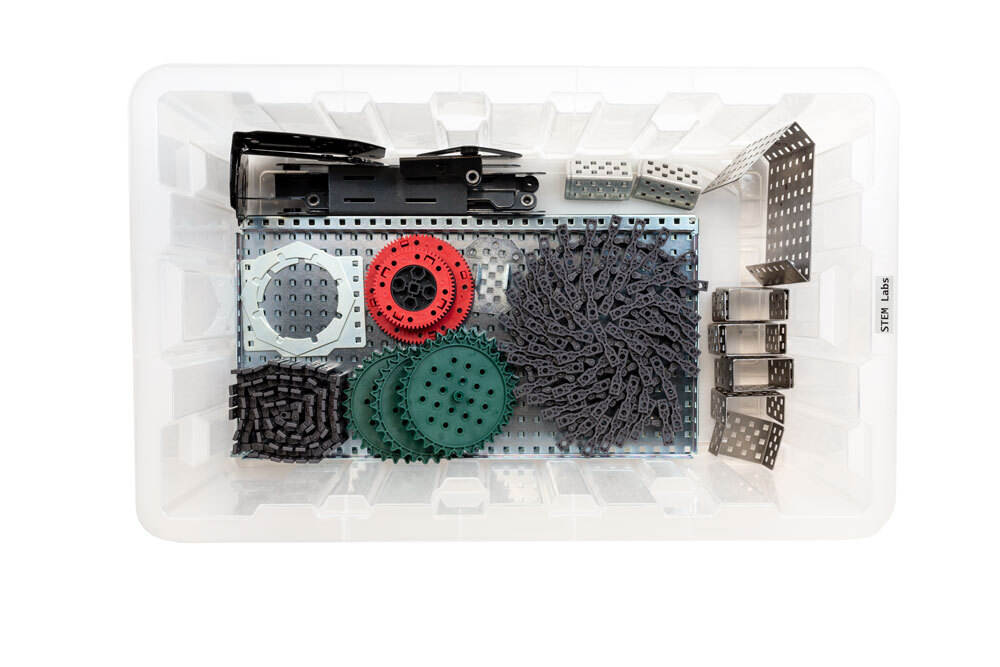

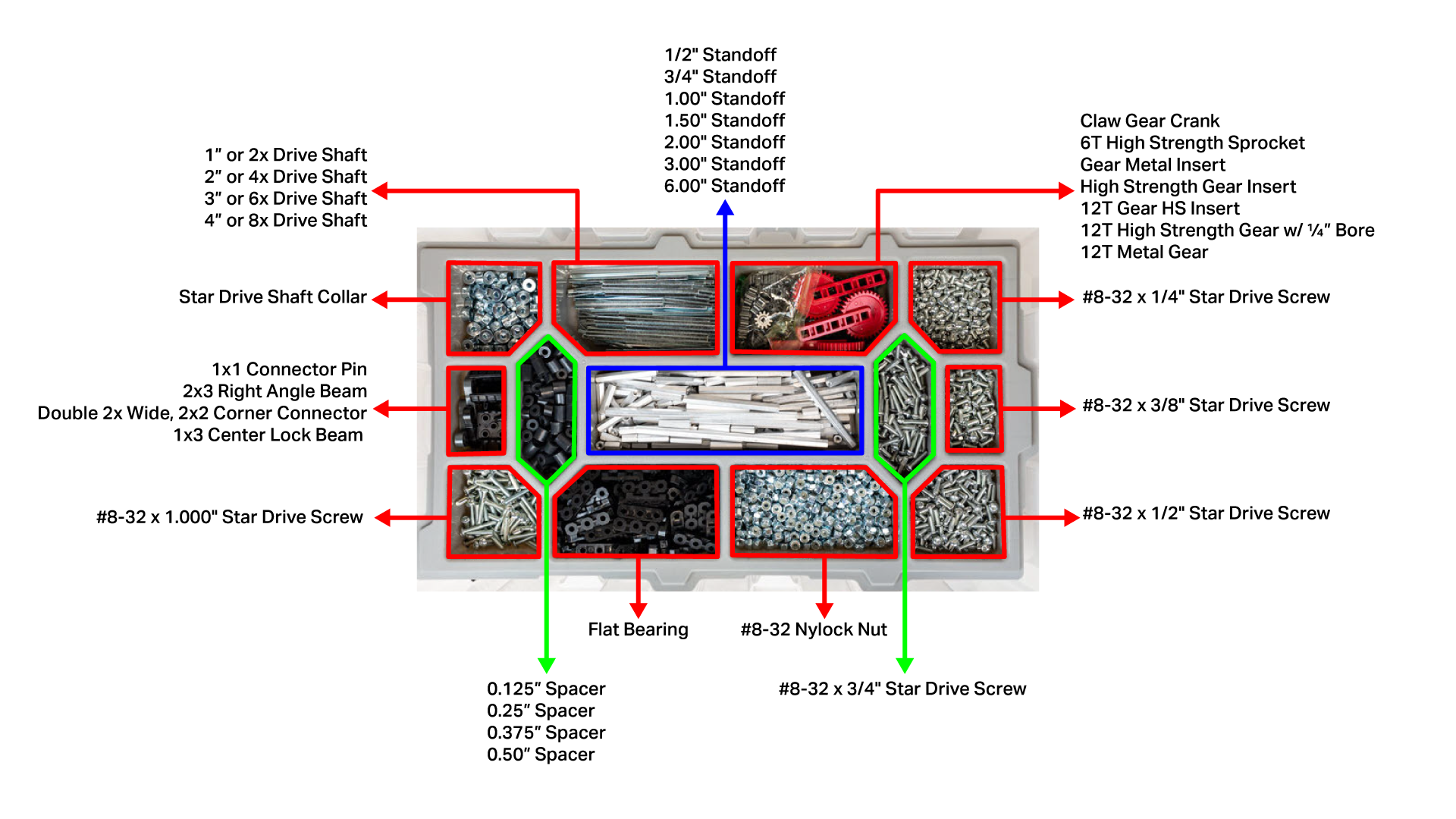

Depois que todas as peças do Workcell Kit forem colocadas na bandeja do compartimento de armazenamento 1, a bandeja ficará semelhante a esta imagem (selecione a imagem para aumentá-la).

Diagrama de cima para baixo da bandeja do compartimento de armazenamento 1, com cada secção destacada e as suas peças incluídas listadas. A bandeja possui um total de 13 secções.

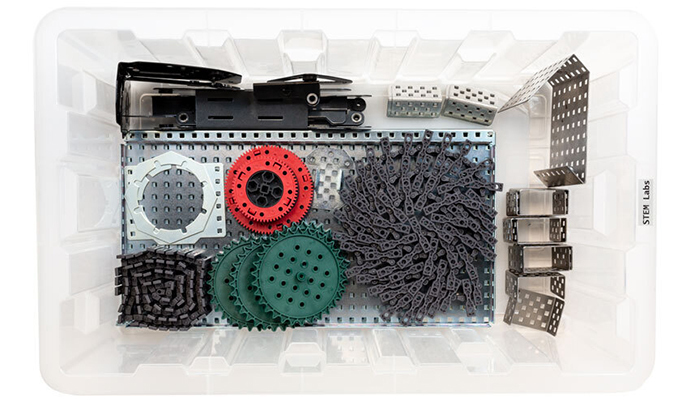

Caixa de armazenamento 1: Base

Papel Foto Número da peça Quantidade Notas de bolsa Localização

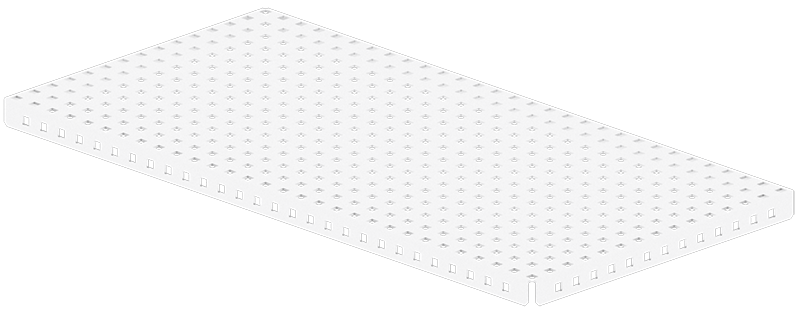

Placa Base 15x30 Placa de base 15x30. 276-1341 3 Eles vêm em três caixas de duas placas de base.

Você precisará abrir uma dessas caixas enquanto organiza sua caixa de armazenamento para criar dois conjuntos de três.		 Esta peça está localizada na base da caixa de armazenamento.
Alimentador de Disco - Parte Inferior Alimentador de discos - Inferior. Esta peça vem neste pacote:
276-7720

Número de peça individual:
276-7720-001		 1 Vem em 1 bolsa

Etiqueta para um saco contendo as duas peças do alimentador de discos. 		Esta peça está localizada na base da caixa de armazenamento.
Alimentador de Disco - Superior Alimentador de discos - Superior. Esta peça vem neste pacote:
276-7720

Número de peça individual:
276-7720-002		 1

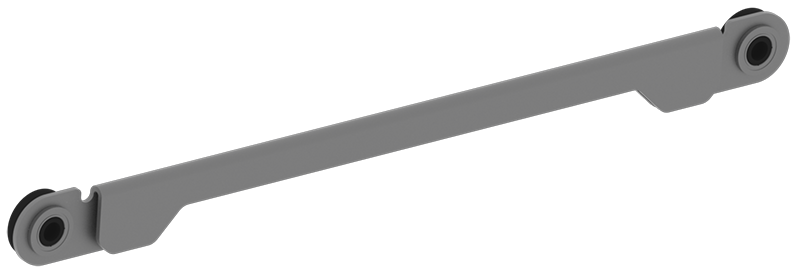

Barra de braço Chave de braço. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-500		 2 Vem em 1 saco

Etiqueta para a embalagem que contém as peças do Kit de Braço Robótico. 		Esta peça está localizada na base da caixa de armazenamento.

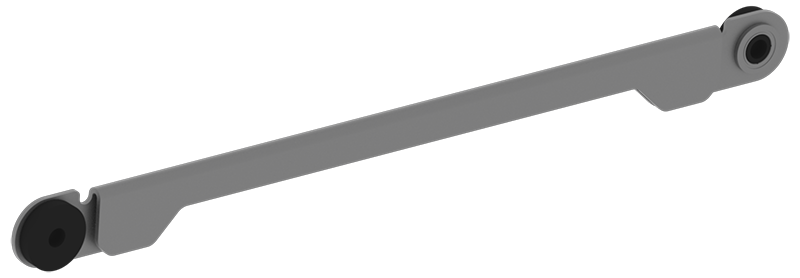

Barra de braço 2 Chave de braço 2. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-501		 1

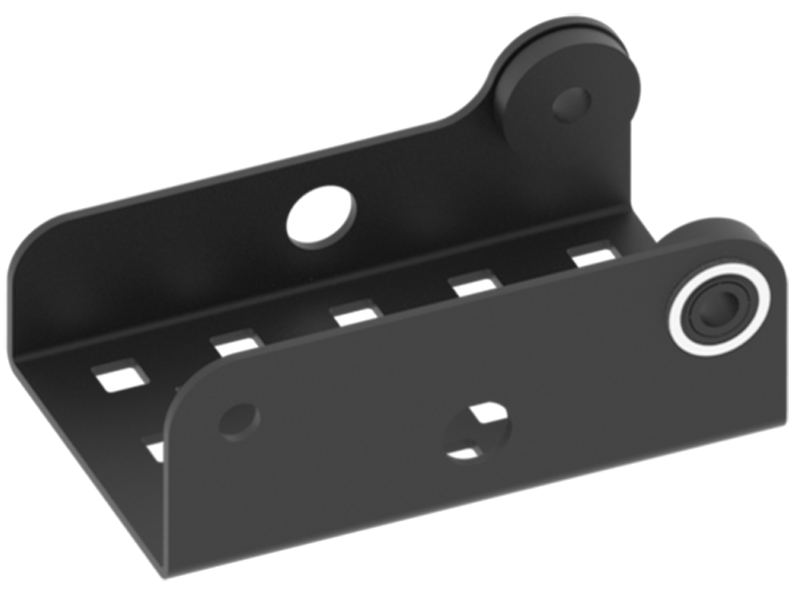

Placa de transferência de braço Placa de transferência de braço. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-600		 1

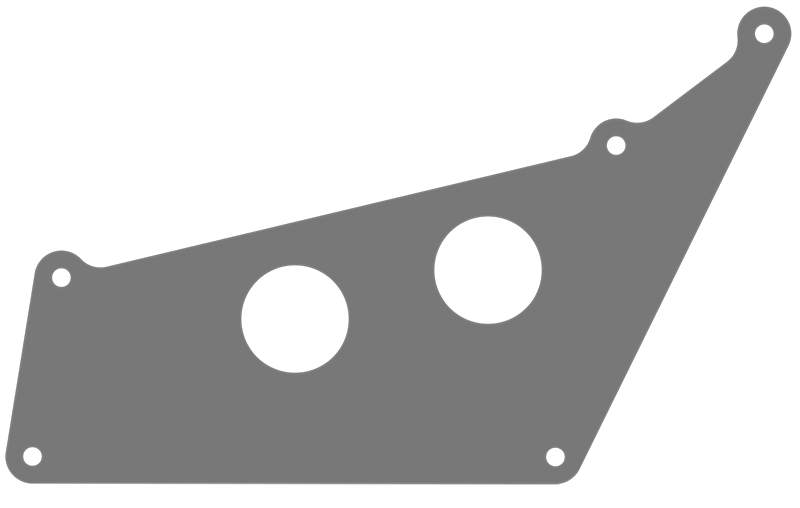

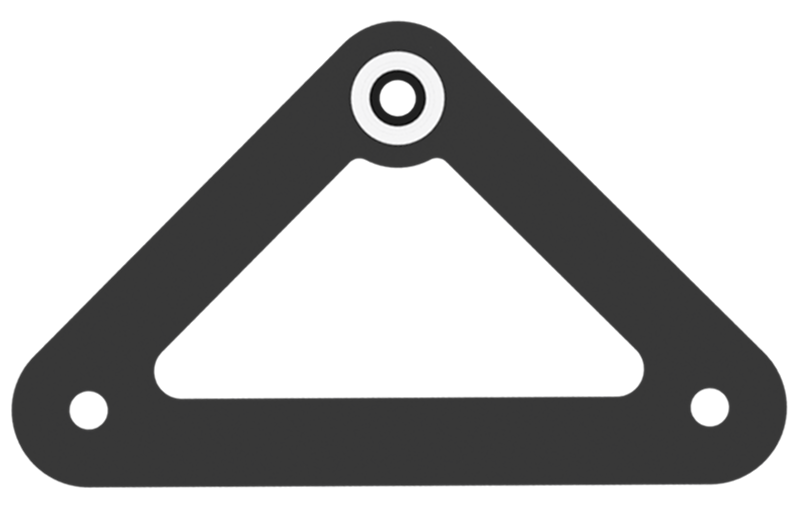

Articulação do braço 3 Articulação do braço 3. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-006		 1
Gabarito de domínio de braço Gabarito para domínio do braço. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-011		 1

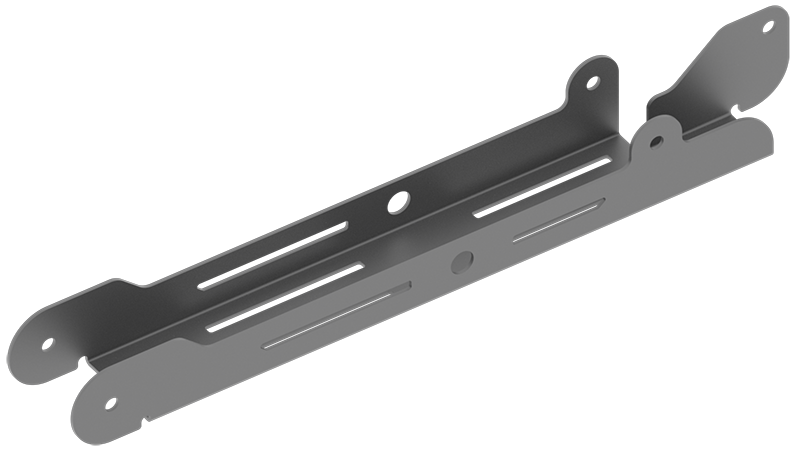

Articulação do Braço 1 - Esquerda Articulação do braço 1 - Esquerda. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-100		 1
Articulação do Braço 1 - Direita Articulação do braço 1 - Direita. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-200		 1

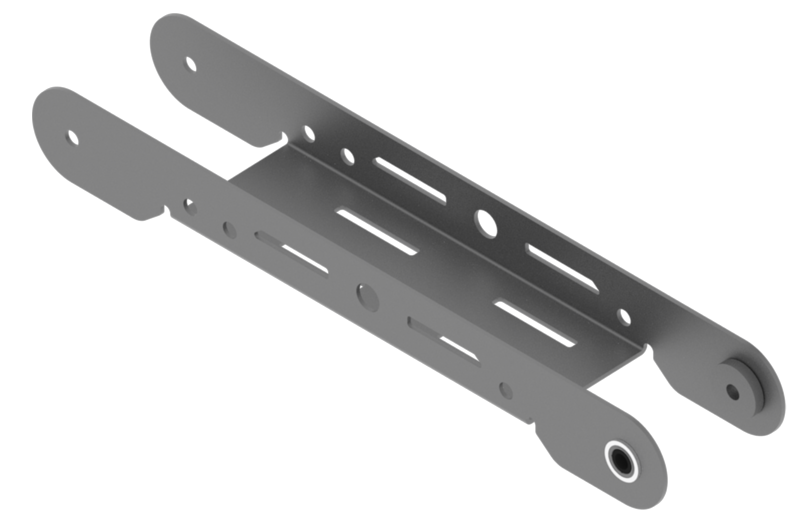

Articulação do braço 2 Articulação do braço 2. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-300		 1
Articulação do braço 4 Articulação do braço 4. Esta peça vem neste pacote:
276-7151

Número de peça individual:
276-7151-400		 1

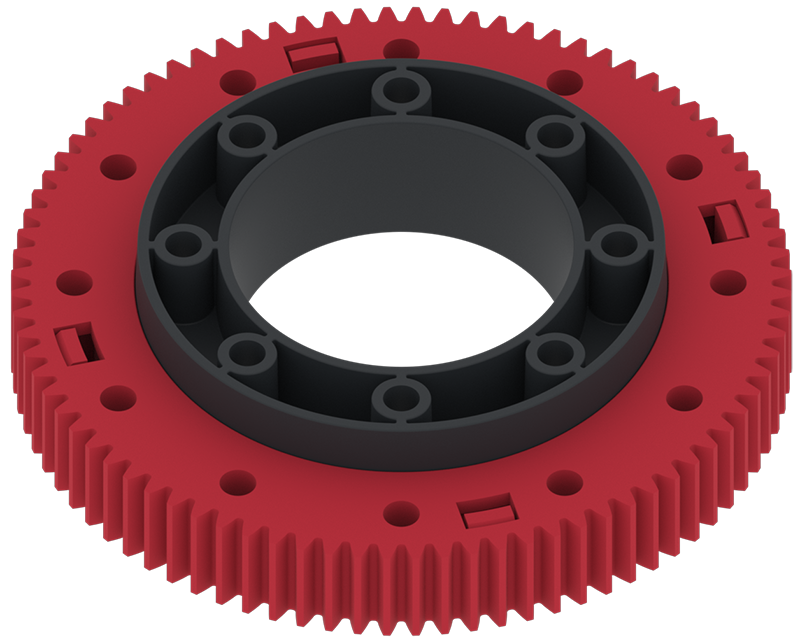

Kit de rolamento para plataforma giratória Rolamento grande para plataforma giratória. Esta peça vem neste pacote:
276-5652

Número de peça individual:
276-5652-000		 1 Vem em 1 saco

Etiqueta para um saco contendo as peças do kit de rolamentos para gira-discos. 		Esta peça está localizada na base da caixa de armazenamento.
Kit de rolamento para plataforma giratória Rolamento pequeno para plataforma giratória. Esta peça vem neste pacote:
276-5652

Número de peça individual:
276-5652-004		 1

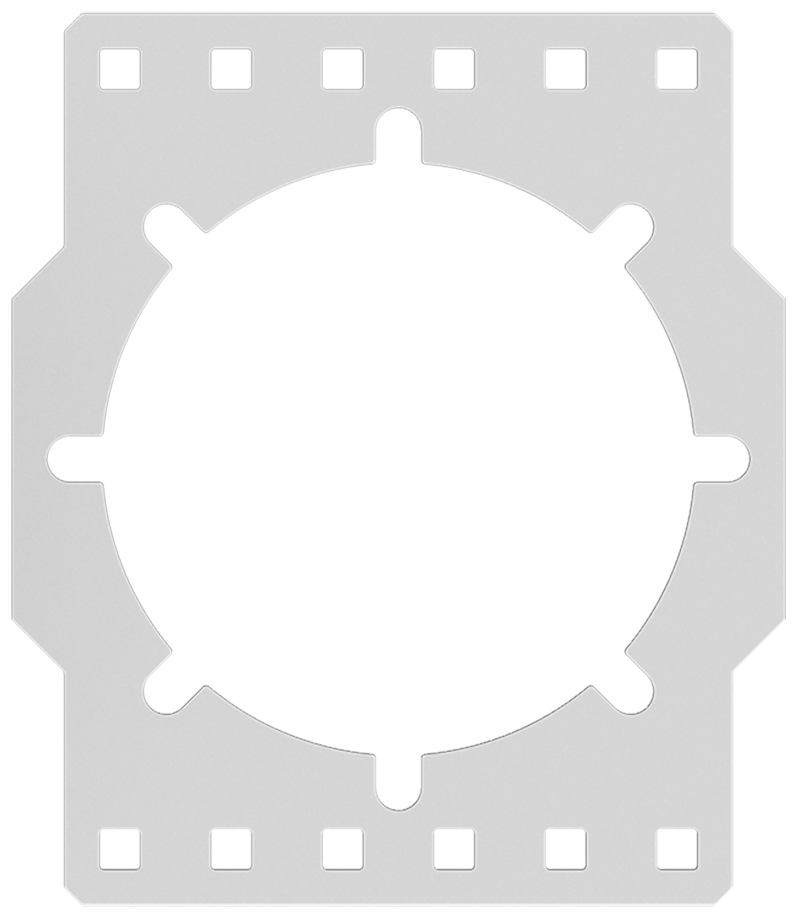

Kit de rolamento para plataforma giratória Suporte de montagem para gira-discos. Esta peça vem neste pacote:
276-5652

Número de peça individual: 276-5652-007		 1

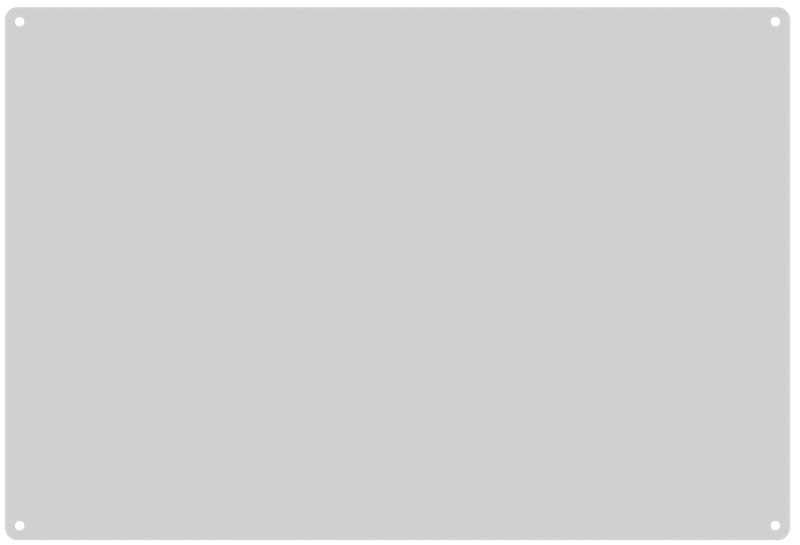

Superfície de apagamento a seco Superfície para escrita com marcador de quadro branco. 276-7157-006 1 Esta superfície de apagamento a seco pode facilmente se misturar às paredes da caixa porque é transparente.

Fique de olho nas laterais da caixa ou no fundo.		 Esta peça está localizada na base da caixa de armazenamento.

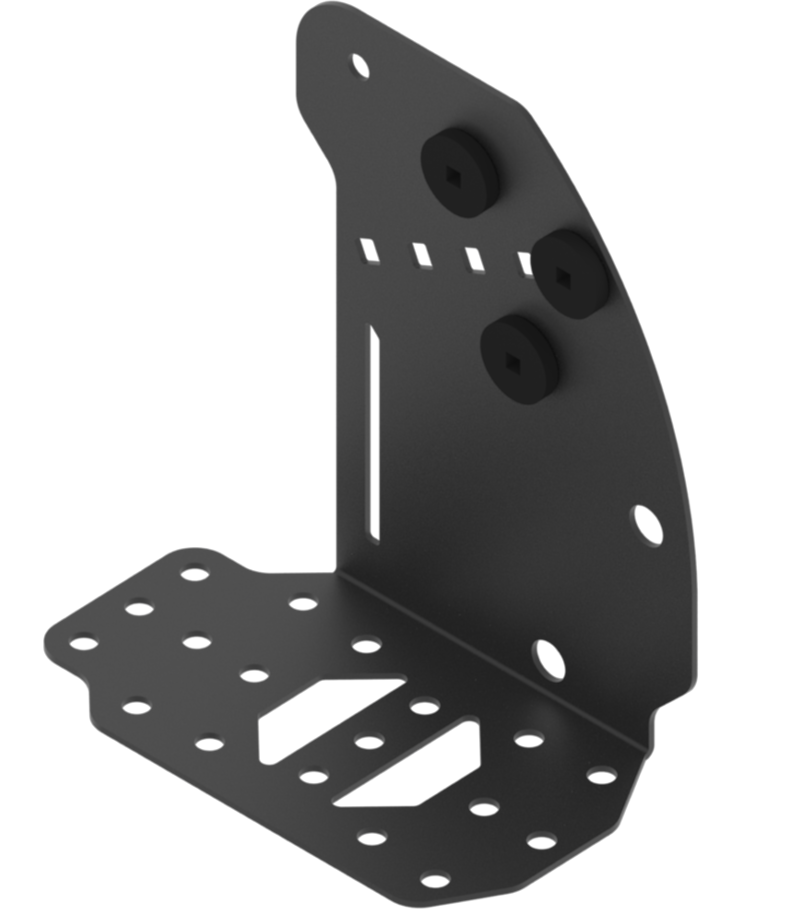

Conjunto de montagem cerebral de robô Conjunto de montagem do cérebro do robô. 276-7152-002 1 Vem em 1 saco de 1 Esta peça está localizada na base da caixa de armazenamento.

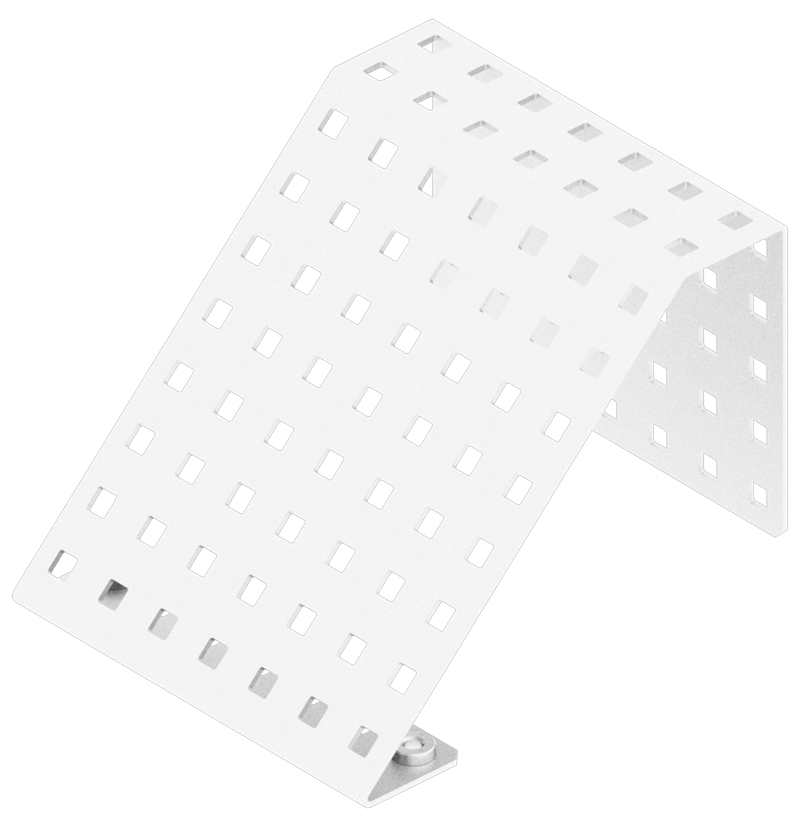

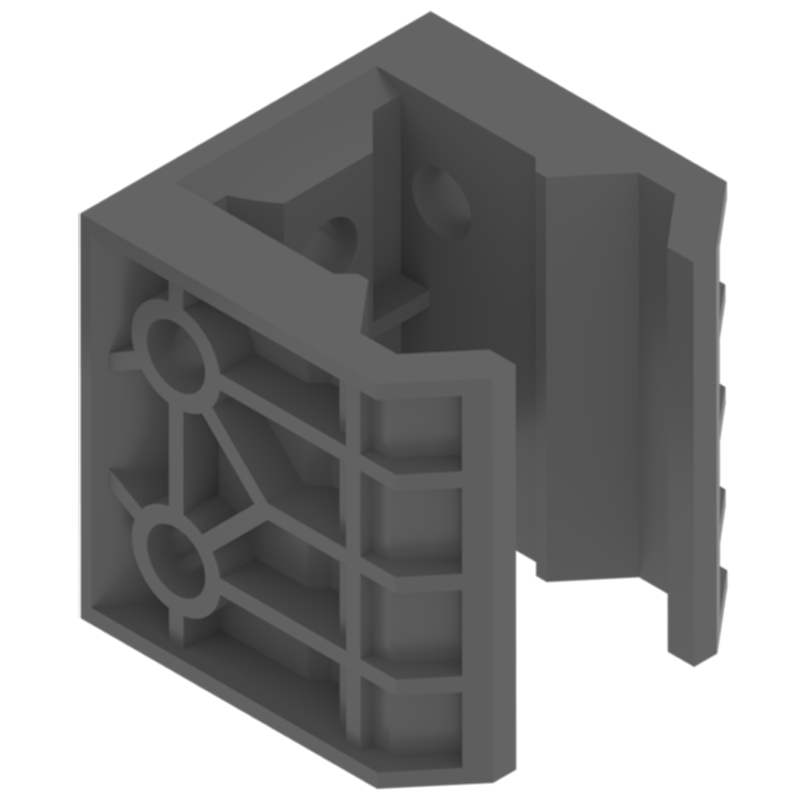

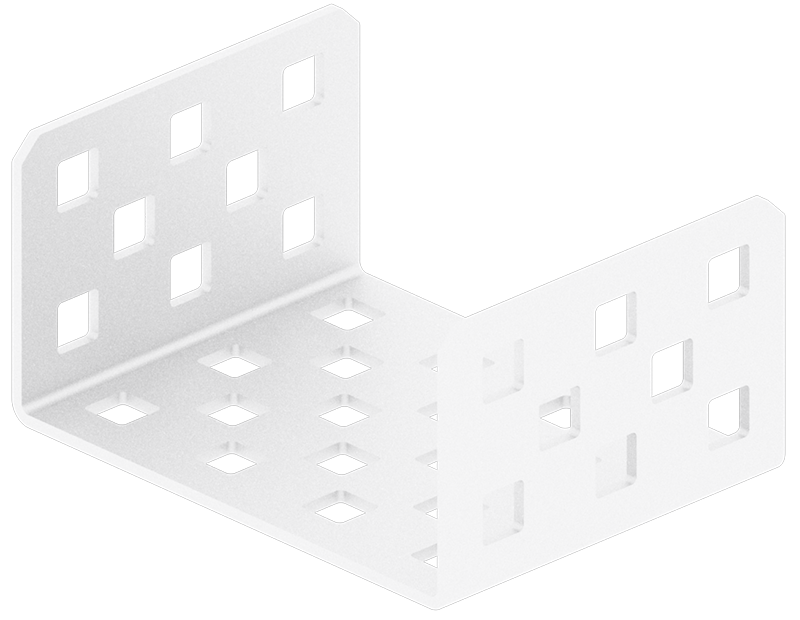

Suporte do transportador de entrada e saída Suporte para transportador de entrada/saída. 276-7153-001 8 Vem em 1 saco de 8 Esta peça está localizada na base da caixa de armazenamento.

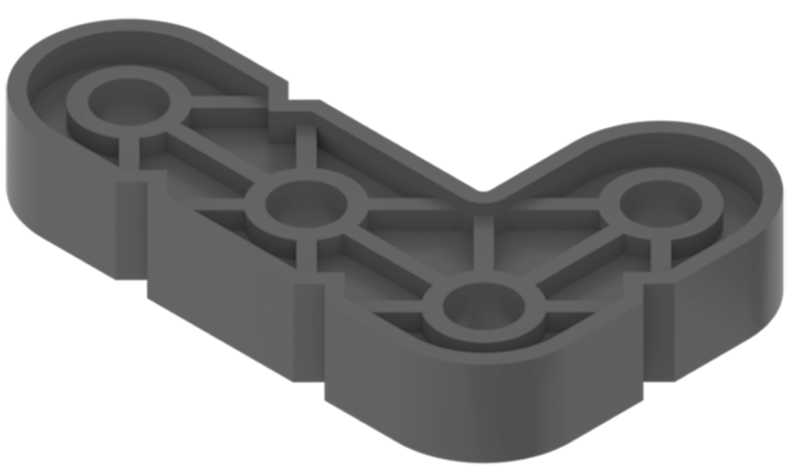

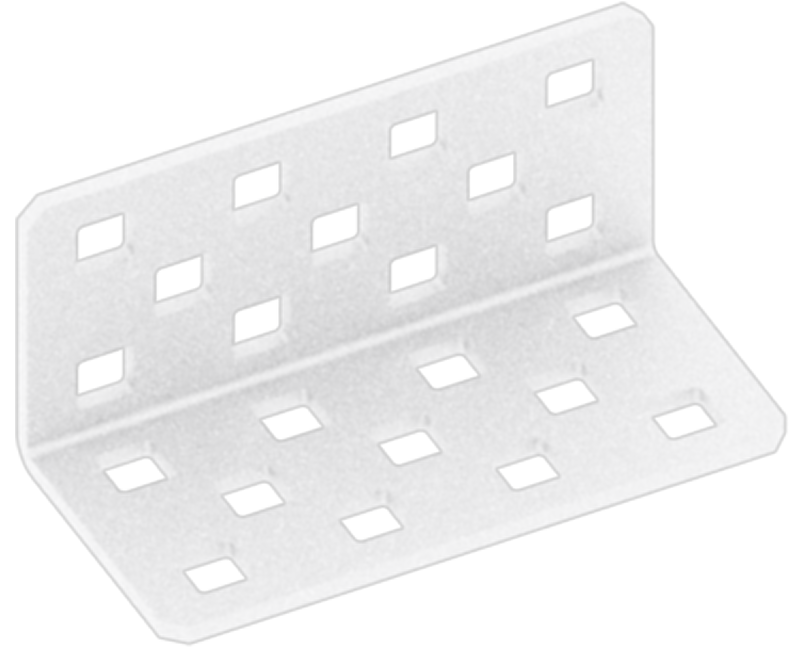

Reforço de casal angular Reforço angular para casal. 276-2578-001 8 Vem em 1 saco de 8 Esta peça está localizada na base da caixa de armazenamento.

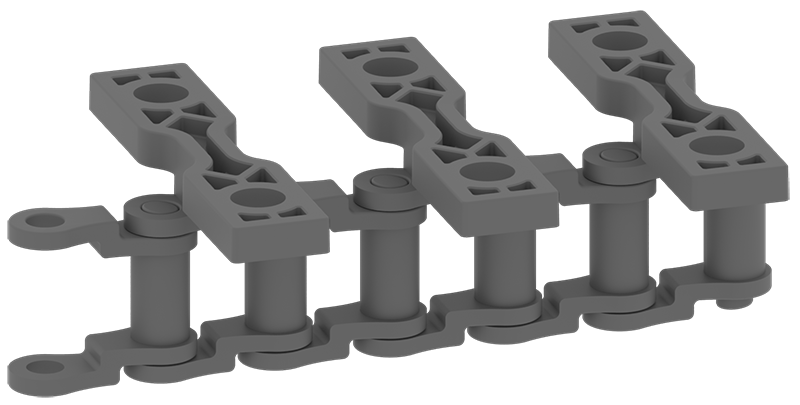

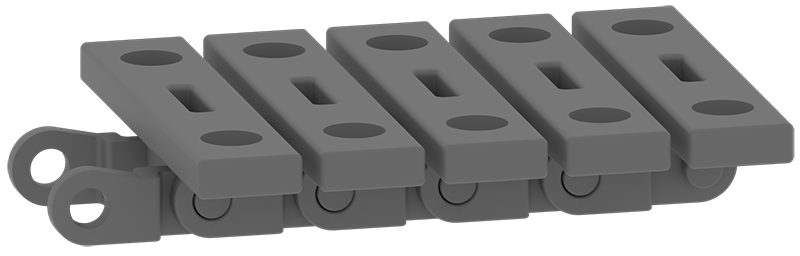

Corrente transportadora de alta resistência Corrente transportadora de alta resistência. 276-7141 6 correntes Vem em vários sacos de 6 correntes.

Apenas uma sacola é necessária para a Caixa 1.

As outras sacolas serão colocadas na Caixa 3.		 Esta peça está localizada na base da caixa de armazenamento.
Barra de aço 1x25 Barra de aço 1x25. 275-1141-001 8 Vem em 1 saco de 8 Esta peça está localizada na base da caixa de armazenamento.

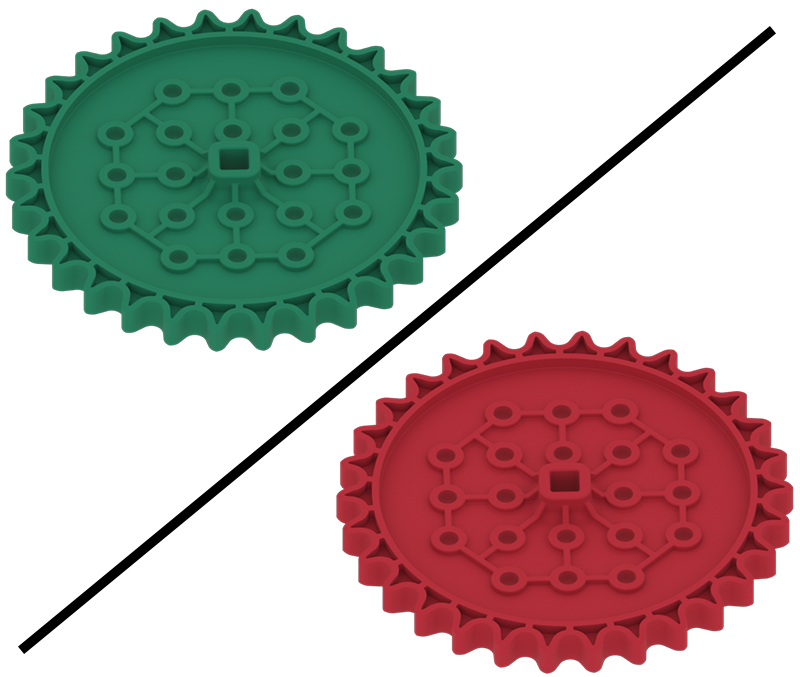

Roda dentada de alta resistência 30T

Nota: Esta peça está atualmente em transição de verde para vermelho.		 Coroa de alta resistência de 30 dentes. São apresentadas tanto a versão verde antiga como a nova versão vermelha. Esta peça vem em um pacote:
276-3880

Número de peça individual:
276-2252-007		 4 Vem em pacotes de pinhão de alta resistência com 30 dentes.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Apenas é necessário um destes pacotes para o recipiente 1.

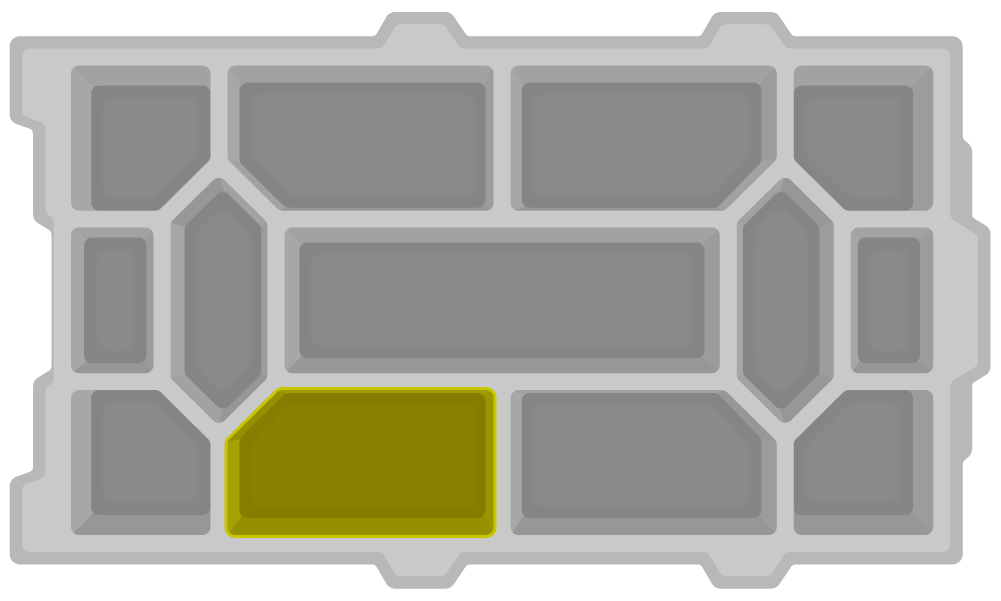

Os outros pacotes vão para o recipiente 3.		 Esta peça está localizada na base da caixa de armazenamento.
Kit de elo de fixação de corrente de alta resistência Kit de elos de corrente de alta resistência. 276-7578 6 links Vem em vários sacos de 6 links.

Apenas uma sacola é necessária para a Caixa 1.

As outras sacolas serão colocadas na Caixa 3.		 Esta peça está localizada na base da caixa de armazenamento.


Depois que todas as peças do Kit Workcell forem colocadas na base do compartimento de armazenamento 1, a base ficará semelhante a esta imagem.

Vista superior da base da caixa de armazenamento 1 para ilustrar como as peças devem ser embaladas.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
