Montar a Workcell VEX V5 é uma atividade divertida e educativa.

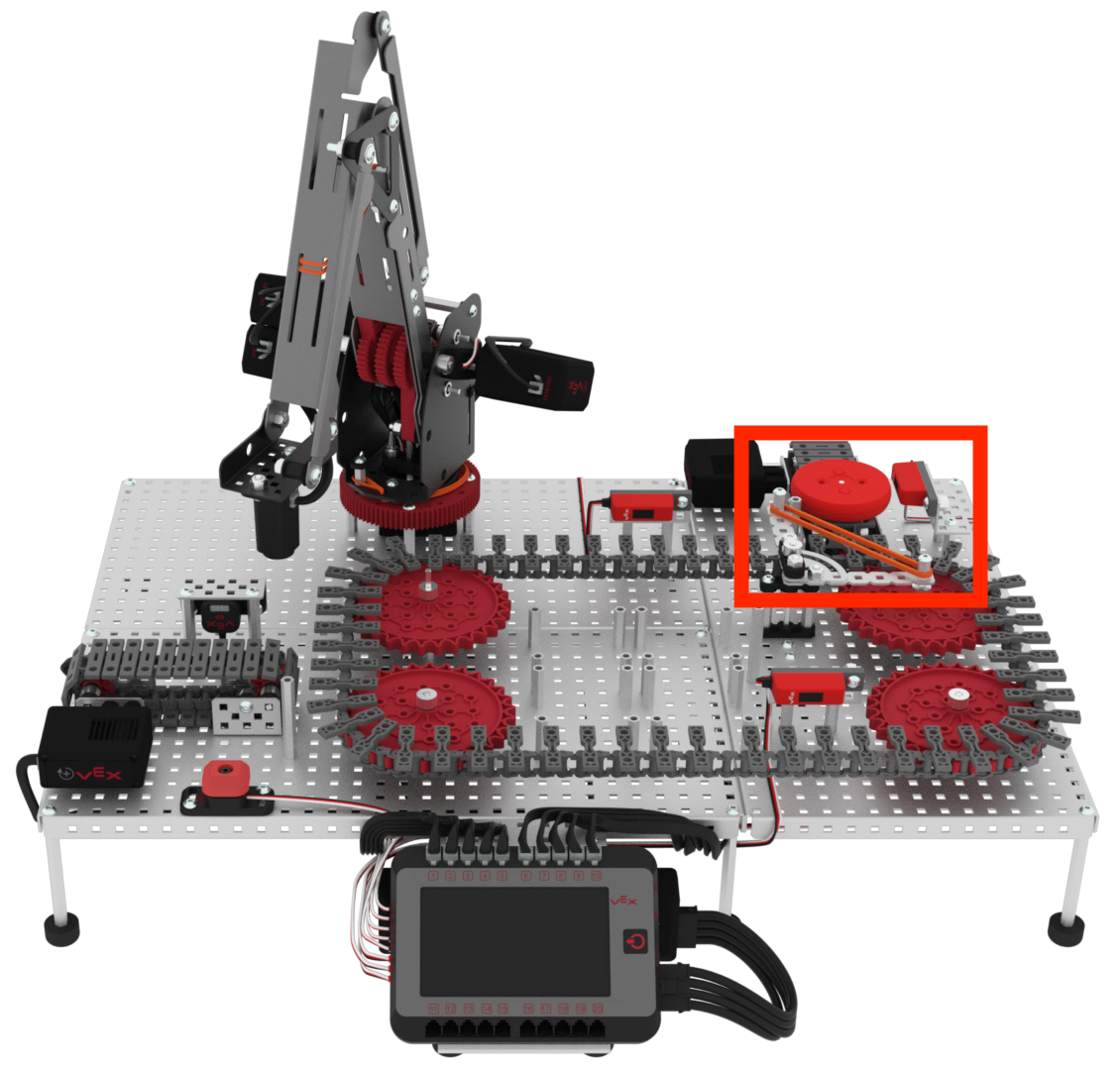

Diagrama da configuração do V5 Workcell para CTE (Educação Profissional e Técnica), ilustrando o arranjo de componentes e conexões necessárias para uma operação eficaz em um ambiente de laboratório.

Diagrama ilustrando a configuração do V5 Workcell para CTE (Educação Profissional e Técnica), mostrando a disposição dos componentes e conexões necessárias para a operação.

As instruções de construção encontradas na seção Seek do V5 Workcell STEM Labs fornecem listas de peças e ilustrações detalhadas para orientar o aluno na montagem.

O que é estrutura V5?

A Estrutura V5 consiste em todas as peças de plástico e metal encontradas na Workcell V5 que compõem a plataforma, suportes, suporte de marcador, braço do robô e os conectores que os mantêm todos juntos.

Diagrama da configuração do V5 Workcell para o Laboratório 10, ilustrando a disposição dos componentes e conexões para fins de educação profissional e técnica.

Dicas e truques ao trabalhar com a estrutura V5

Tabela de números de peças para configurar o V5 Workcell no contexto de educação profissional e técnica (CTE), exibindo vários componentes e seus identificadores correspondentes.

As instruções de construção incluídas no V5 Workcell STEM Labs incluem números de peças na lista de peças e nas ilustrações detalhadas de montagem. Isso pode ajudar a garantir que o construtor esteja usando as peças corretas durante a montagem, bem como fornecer a quantidade necessária de uma determinada peça. Acrescenta-se à facilidade de montagem coletar todas as peças necessárias antes de iniciar uma etapa nas Instruções de Construção.

Diagrama da configuração do V5 Workcell para CTE (Educação Profissional e Técnica), ilustrando o arranjo de componentes e conexões para funcionalidade ideal. Diagrama ilustrando a configuração de uma célula de trabalho V5 para educação profissional e técnica, mostrando componentes e sua disposição para funcionalidade ideal.

As ferramentas VEX utilizadas para apertar fixadores incluem chaves, chaves Star Drive e chaves de fendas Star Drive. Os Star Drives vêm em dois tamanhos. O T15 Star Drive é o maior dos dois e é usado com os parafusos encontrados no V5 Workcell Kit. O acionamento T8 Star é mais pequeno e é utilizado para apertar os parafusos de fixação em Colares de eixo.

Imagem em close-up de uma porca espaçadora de parafuso usada na configuração do V5 Workcell para educação profissional e técnica, mostrando seu design e recursos para fins de montagem.

Os parafusos, espaçadorese porcas podem ser montados com aperto manual para os ligar. No entanto, chaves inglesas e chaves estrela precisam ser usadas para apertar esses fixadores. Utilizar fixadores V5 fornecerá mais informações para ajudar a montar a sua construção.

Um parafuso descarnado pode ser um problema durante a montagem, no entanto, existem algumas dicas para Remoção de parafusos descarnados V5.

Imagem mostrando vários insertos de motor para a configuração do V5 Workcell em Educação Profissional e Técnica, ilustrando os diferentes tipos e configurações disponíveis para uso em projetos de robótica.

Não aperte demasiado os parafusos no V5 Smart Motor #8-32 Encaixes roscados. Isto pode danificar as inserções.

Diagrama ilustrando a configuração correta de uma célula de trabalho V5, destacando áreas para evitar o aperto excessivo de componentes, relevantes para a educação profissional e técnica.

Não aperte as porcas Nylock nos pontos de articulação. Apertar demais fará com que a junção de um ponto de articulação se prenda e não gire facilmente.
