Usar o Code Viewer no VEXcode V5 é fácil e útil.

Como abrir o Visualizador de Código

Ícone da aplicação VEXcode V5.

Inicie o VEXcode V5.

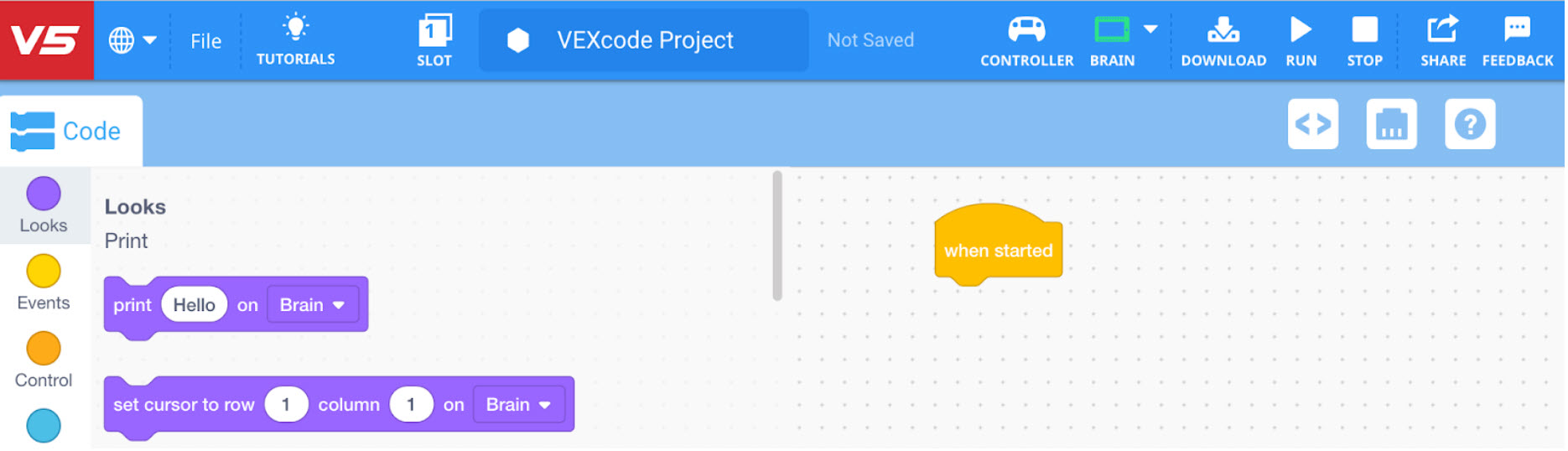

O projeto de blocos padrão é apresentado no espaço de trabalho VEXcode V5.

O padrão da plataforma é a interface Blocks.

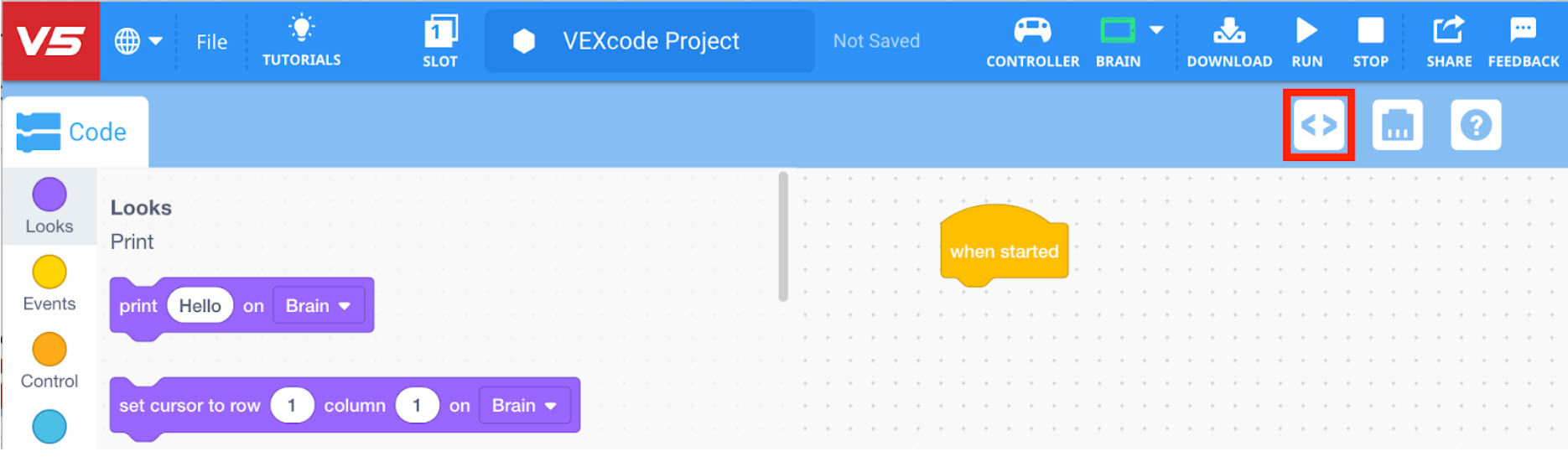

Barra de ferramentas VEXcode V5 com o ícone do Visualizador de Código destacado à esquerda do ícone Dispositivos.

Selecione o ícone Code Viewer para abrir a janela Code Viewer.

O menu Visualizador de Código está aberto e apresenta uma versão em Python do projeto Blocos. O botão C++ está destacado abaixo.

A janela Code Viewer tem como padrão a versão Python do projeto de blocos. Selecione a opção C++.

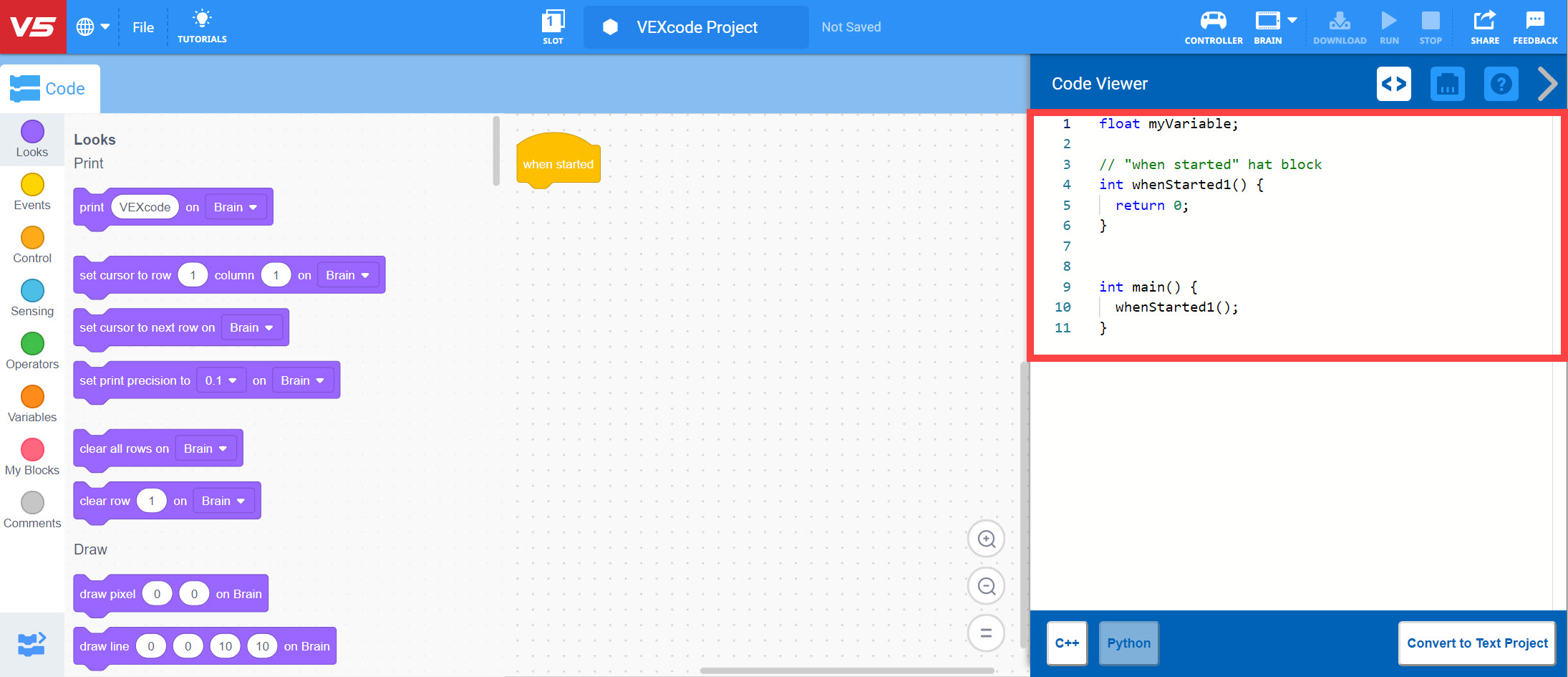

O Visualizador de Código está aberto e a apresentar uma versão em C++ do projeto Blocks.

A janela Code Viewer exibirá a versão C++ do projeto de blocos.

Menu do visualizador de código com o ícone da seta para a direita destacado na barra de ferramentas. Este ícone pode ser selecionado para fechar o menu.

Oculte a janela do Visualizador de código quando terminar selecionando a seta para a direita ao lado do ícone Ajuda.

Como os comandos de texto são adicionados quando os blocos são adicionados

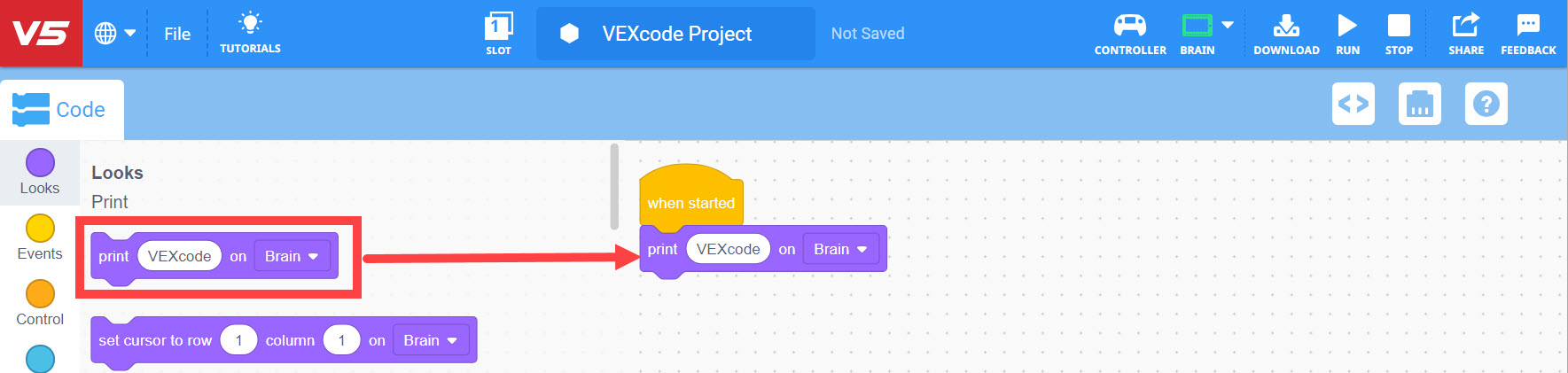

O projeto VEXcode V5 Blocks é mostrado com um bloco Print adicionado por baixo do bloco padrão When started.

Adicione um bloco [Print] ao projeto.

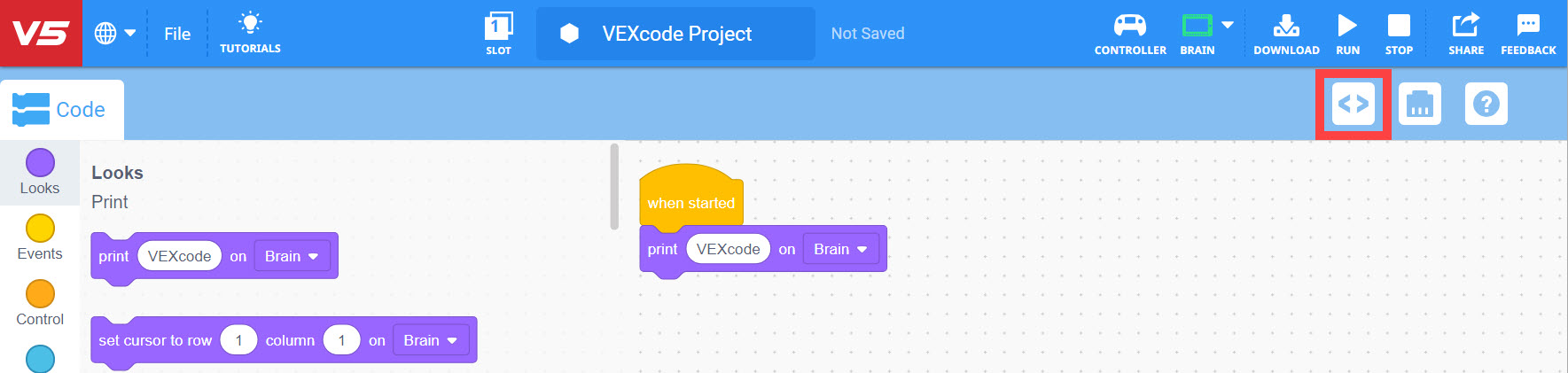

Barra de ferramentas VEXcode V5 com o ícone do Visualizador de Código destacado à esquerda do ícone Dispositivos.

Selecione o ícone Code Viewer para abrir a janela Code Viewer.

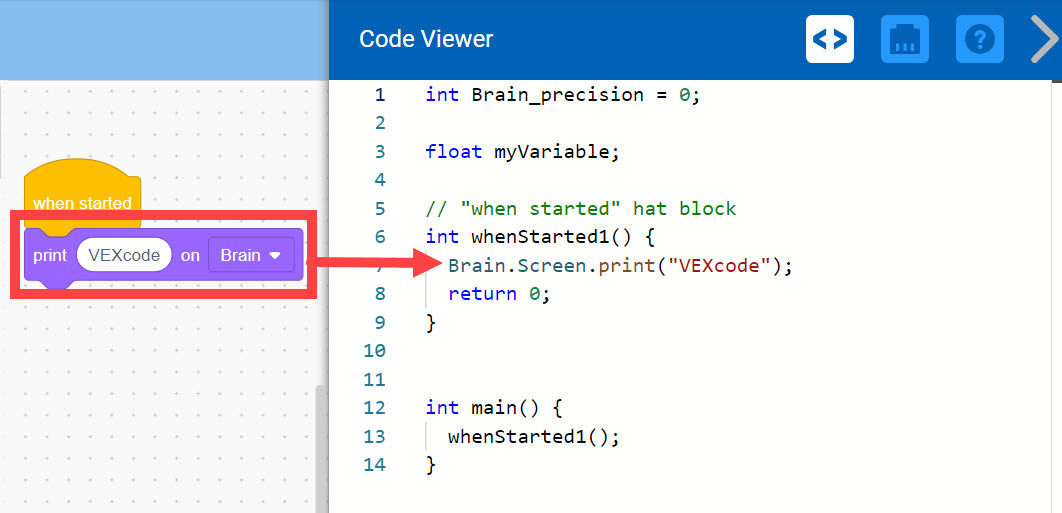

O menu Visualizador de Código está aberto e apresenta uma versão em C++ do projeto. A linha de código que corresponde ao bloco Print está realçada e o comando é Brain.Screen.print(VEXcode).

Observe que o comando Print também será adicionado à janela Code Viewer.

Como os comandos de texto são excluídos quando os blocos são excluídos

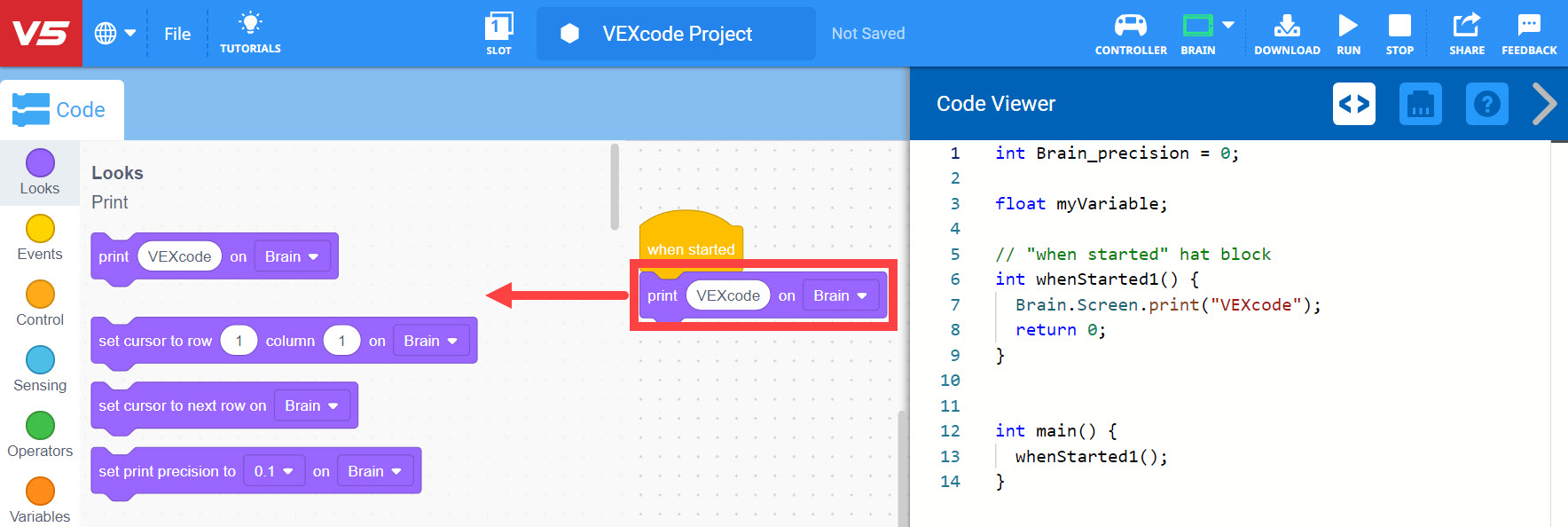

O mesmo projeto de blocos VEXcode V5, agora com uma seta indicando que o bloco Imprimir deve ser descartado arrastando-o para a Caixa de Ferramentas.

Exclua o bloco [Print] do projeto VEXcode V5.

Nota: para obter mais informações sobre como eliminar um bloco, consulte o artigo Eliminar um bloco da Biblioteca VEX.

O menu Visualizador de Código está aberto e apresenta uma versão em C++ do projeto. A linha de código correspondente ao bloco Imprimir desapareceu, e apenas o código do bloco Quando iniciado está realçado.

Observe que o comando print também será excluído da janela Command Viewer.
