VEX GO é um sistema de construção fácil que permite que alunos do terceiro ao quinto ano construam muitos projetos educacionais. Sua flexibilidade e função também podem ser utilizadas em graus superiores.

Um aluno a interagir com peças do VEX GO em ambiente de sala de aula.

Este artigo apresentará as peças que permitirão conectar outras peças VEX GO.

Alfinetes

Pinos são pequenas peças plásticas usadas para construir projetos VEX GO. Existem quatro tipos diferentes de alfinetes: os alfinetes vermelhos, os alfinetes verdes, os alfinetes rosa e os alfinetes cinza.

Pinos vermelhos

Esquema de uma peça de pino vermelho, com setas a apontar e a etiquetar a sua flange e pinos.

Os pinos vermelhos são o conector mais comumente usado para o sistema VEX GO. Esses pinos possuem dois pinos redondos separados por um flange.

Esquema de uma peça de pino vermelho que liga uma viga verde a uma placa branca, ligando os seus pinos através dos orifícios redondos das peças.

Os pinos vermelhos permitem que quaisquer duas peças com orifícios redondos sejam conectadas, como um feixe verde a uma placa branca.

Pinos verdes

Esquema de uma peça de um Pino Verde, com uma etiqueta demonstrando que um dos seus pinos é duas vezes maior que o de um Pino Vermelho.

Os Alfinetes Verdes são muito parecidos com os Alfinetes Vermelhos. No entanto, um lado de um Alfinete Verde possui um pino que é duas vezes mais longo que um Alfinete Vermelho.

Esquema de três peças de viga a serem fixadas a uma peça de pino verde.

O pino mais longo permite a conexão de dois níveis de peças plásticas em um lado do pino verde e uma espessura de peça plástica no outro. Por exemplo, um lado do pino verde pode ser inserido em uma viga preta grande. Um Orange Beam pode ser inserido no outro lado do pino. Em seguida, um Pink Beam pode ser inserido em cima do Orange Beam.

Esquema da construção do VEX GO Crawler com uma das suas juntas circulada e marcada como três camadas de peças presas com um pino verde.

Isso permitirá que todas as três camadas de peças sejam unidas.

Pinos cor-de-rosa

Esquema de uma peça de alfinete cor-de-rosa, com etiquetas demonstrando que tem uma secção que é um alfinete quadrado, uma secção que é um alfinete redondo e, depois, uma tampa na extremidade.

Um Pink Pin tem alguns recursos especiais. Possui uma tampa para evitar que deslize por um orifício redondo. Tem uma secção redonda que permite a sua inserção num orifício redondo e possui uma cavilha quadrada que permite a sua inserção num orifício quadrado.

Esquema de um Pino Rosa a ser inserido através de uma Viga Azul e no orifício quadrado de uma Roda Azul, prendendo-o no lugar sem limitar a sua rotação.

Por exemplo, um alfinete rosa pode ser inserido através de um feixe azul e sua tampa impedirá que ele passe. A área redonda do pino rosa se encaixa no orifício do feixe azul e o pino quadrado pode caber no orifício quadrado de uma engrenagem azul, permitindo que a engrenagem gire livremente.

Esquema de um supercarro VEX GO construído com a peça Pink Pin a prender uma engrenagem azul indicada por uma seta.

No projeto Supercar, o Pink Pin permite que a engrenagem azul gire livremente e forneça uma transferência de energia do elástico para a roda cinza.

Pinos cinzentos

Esquema de uma peça de pino cinzento, com etiquetas que demonstram que tem uma secção que é um pino quadrado, uma secção que é um pino redondo e, em seguida, uma flange antes de outra secção de pino quadrado.

Um pino cinza tem um pino quadrado com um flange, depois uma seção redonda e um pino quadrado.

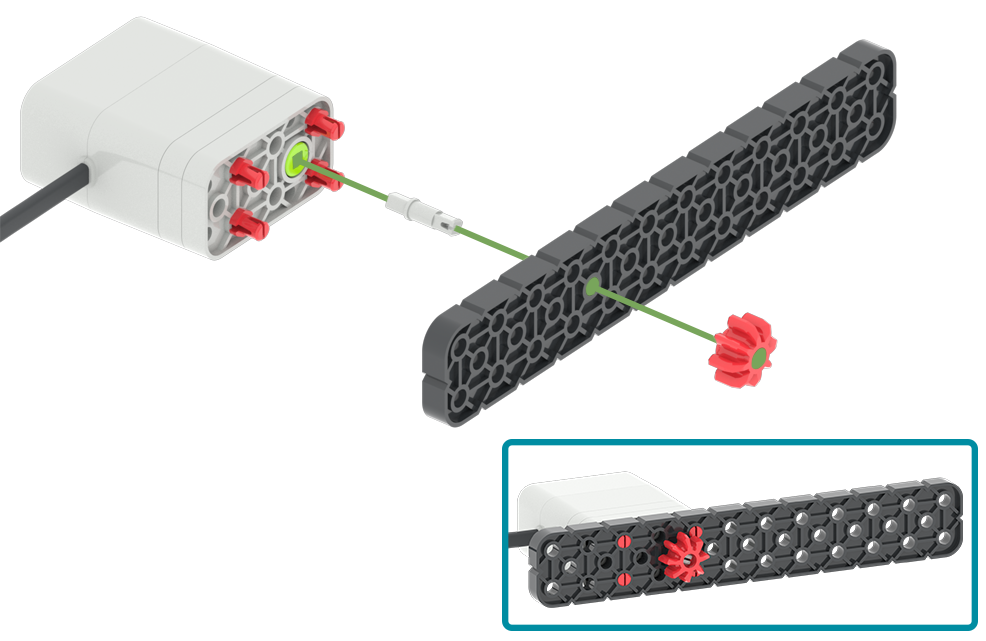

Diagrama de um pino cinzento a ser inserido através de uma grande viga preta para ligar uma engrenagem vermelha a um motor, enquanto ainda permite que o motor gire a engrenagem vermelha.

As características do pino cinza permitem que ele seja inserido em um motor ou botão que forçará o pino a girar. O pino cinza pode passar por um furo redondo em uma peça e depois entrar no furo quadrado de outra peça.

Por exemplo, um pino quadrado de pino cinza com flange pode ser inserido em um motor e depois através de uma viga grande preta. Do outro lado da viga preta grande, uma engrenagem vermelha poderia ser inserida no pino quadrado do pino cinza. Isso permitirá que o motor gire o Red Gear.

Impasses

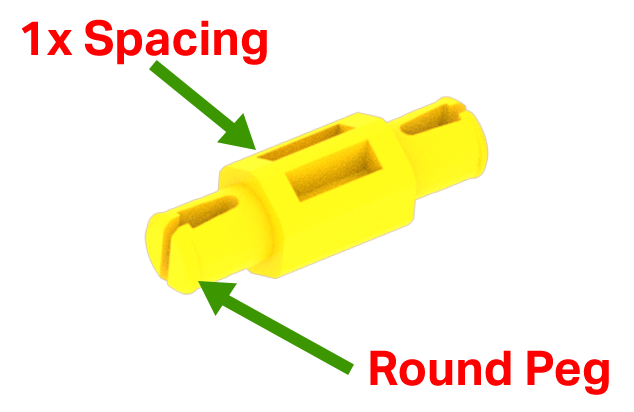

Esquema de uma peça de espaçador amarelo, com etiquetas que demonstram que tem um pino redondo de cada lado de uma secção de espaçamento que é tão grossa como uma peça de plástico.

Na construção de projetos com o sistema VEX GO às vezes é necessário mais espaço entre as peças. Os impasses são conectores que permitem que isso aconteça. Os espaçadores têm uma cavilha redonda em cada extremidade e uma seção intermediária que fornece um espaçamento entre as peças.

Esquema de todas as peças Standoff do kit VEX GO.

Existem três tamanhos diferentes de impasses. Esses incluem:

O espaçamento amarelo tem um espaçamento de uma espessura de uma peça plástica.
O Blue Standoff possui um espaçamento de duas espessuras de peças plásticas.
O Orange Standoff possui um espaçamento de quatro espessuras de peças plásticas.

Diagrama de um braço de robô VEX GO construído com as peças do suporte no sensor ocular destacadas num círculo vermelho.

O espaçamento entre as peças pode ser muito importante para o seu projeto. Por exemplo, você pode usar dois espaçadores amarelos entre uma viga angular amarela e um conector amarelo. Isso permitirá que você conecte um sensor ocular para que ele fique centralizado no meio do projeto do braço robótico.

Conectores

Diagrama que demonstra a utilização de conectores para ligar peças em paralelo ou num ângulo de 90 graus.

Os conectores são peças muito úteis. Eles permitem que você conecte duas partes. Essas conexões podem estar em uma conexão de 90 graus entre si ou paralelas entre si.

Esquema de uma peça de conector amarelo, com etiquetas demonstrando que tem dois pinos redondos deslocados 90 graus de 5 furos redondos.

Os conectores possuem furos redondos e pinos.

Conectores de 90 graus

Esquema de todas as peças do conector no kit VEX GO.

Os conectores de 90 graus vêm em três tamanhos. Esses incluem:

Os conectores vermelhos têm um pino e um orifício. Isso permite que esses conectores possam girar.
Os conectores amarelos possuem cinco furos e dois pinos.
Os conectores azuis têm seis furos e dois pinos. Os conectores azuis têm um furo a mais que os conectores amarelos.

Diagrama de conectores amarelos a serem utilizados para ligar uma construção VEX GO num ângulo de 90 graus a um quadrado de Field Tiles.

Conectar as peças a 90 graus é um recurso muito importante para o sistema VEX GO. Por exemplo, dois conectores amarelos podem ser usados para conectar uma viga grande cinza a 90 graus a um ladrilho para criar uma base para o seu projeto de braço robótico.

Conectores paralelos

Esquema de ambas as peças do conector paralelo no kit VEX GO.

Os conectores paralelos vêm em dois tamanhos. Esses incluem:

Os conectores verdes possuem dois pinos de cada lado e dois orifícios entre os pinos.
Os conectores laranja possuem dois pinos de cada lado e sete furos entre os pinos.

Esquema de um supercarro VEX GO construído com o conector laranja que liga duas grandes vigas pretas em destaque.

Conectores paralelos podem ser muito úteis na construção de projetos com o sistema VEX GO. Por exemplo, você pode separar duas vigas grandes pretas paralelas com um conector laranja ao construir seu projeto de Super Carro.

Fazer conexões entre peças com o sistema VEX GO é divertido e fácil usando pinos, espaçadores e conectores. Eles o ajudarão a fazer a conexão física entre as peças para transformar sua imaginação em realidade.
