O sistema de construção VEX GO é uma maneira fácil e divertida de permitir que alunos do 3º ao 5º ano construam muitos projetos educacionais. Sua flexibilidade e função também podem ser utilizadas em graus superiores.

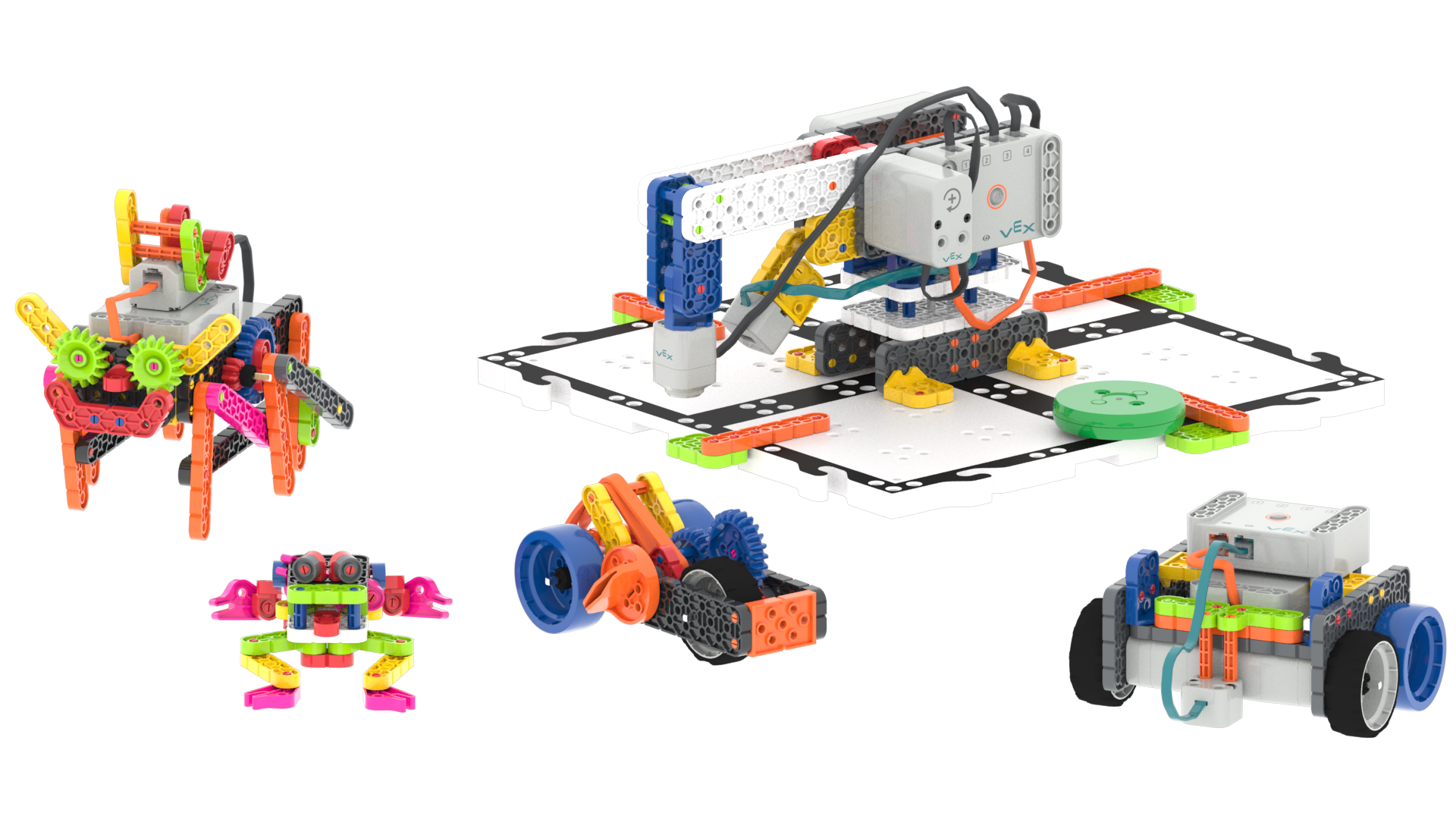

Diagrama de várias construções VEX GO que são construídas a partir de vigas, placas e outras peças VEX GO.

Este artigo apresentará as partes que permitirão construir projetos VEX GO.

Vigas

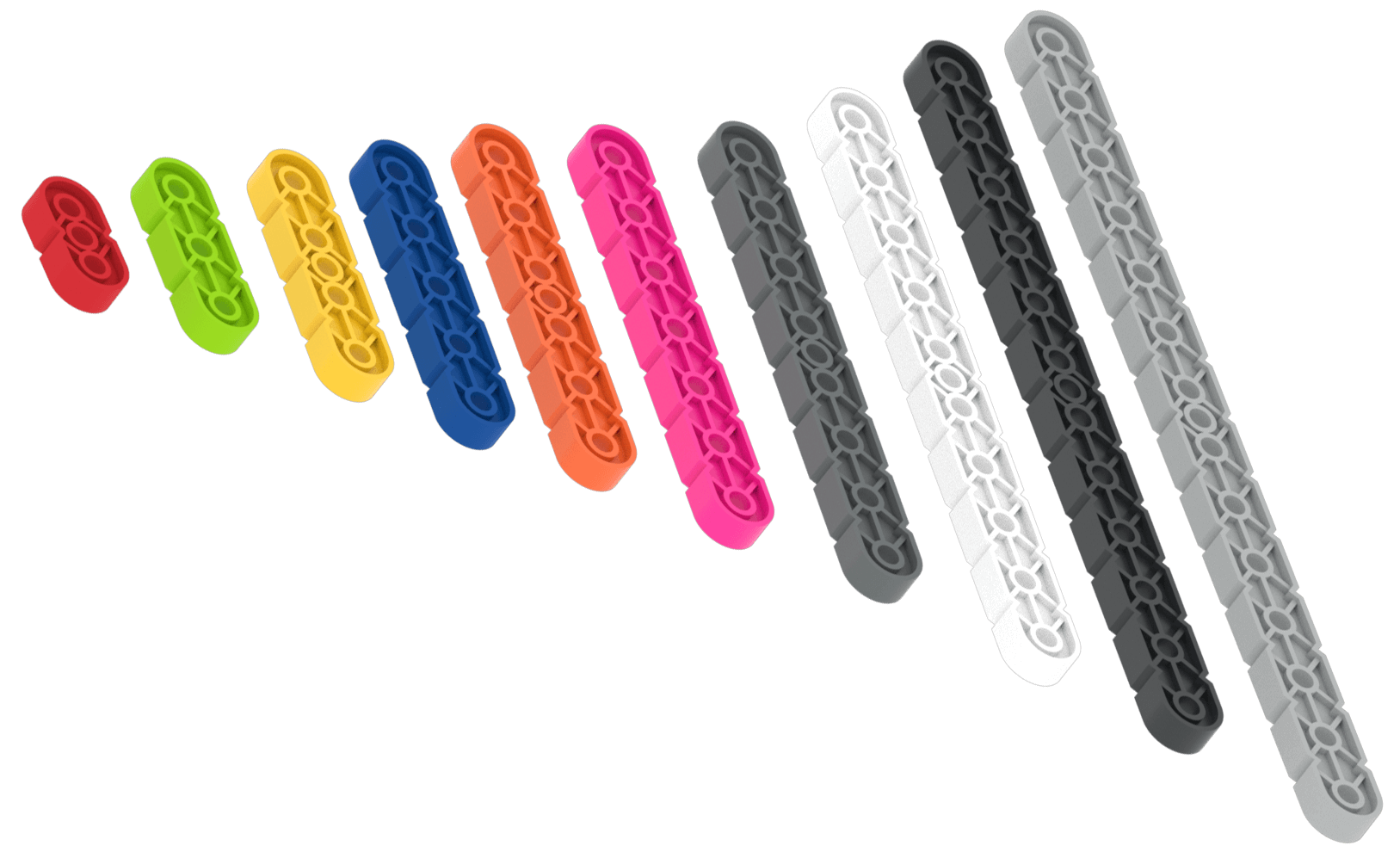

Esquema de todas as peças do Beam no kit VEX GO.

Vigas são peças de plástico com um furo de largura. Seu comprimento é identificado pela cor e existem 10 comprimentos diferentes.

Esquema de uma peça de Viga Amarela, com uma seta a apontar e a etiquetar o seu Furo Central.

Cada uma das vigas possui um orifício central que permite que um conector seja colocado diretamente em seu centro. Os furos centrais proporcionam muita flexibilidade na construção de um projeto.

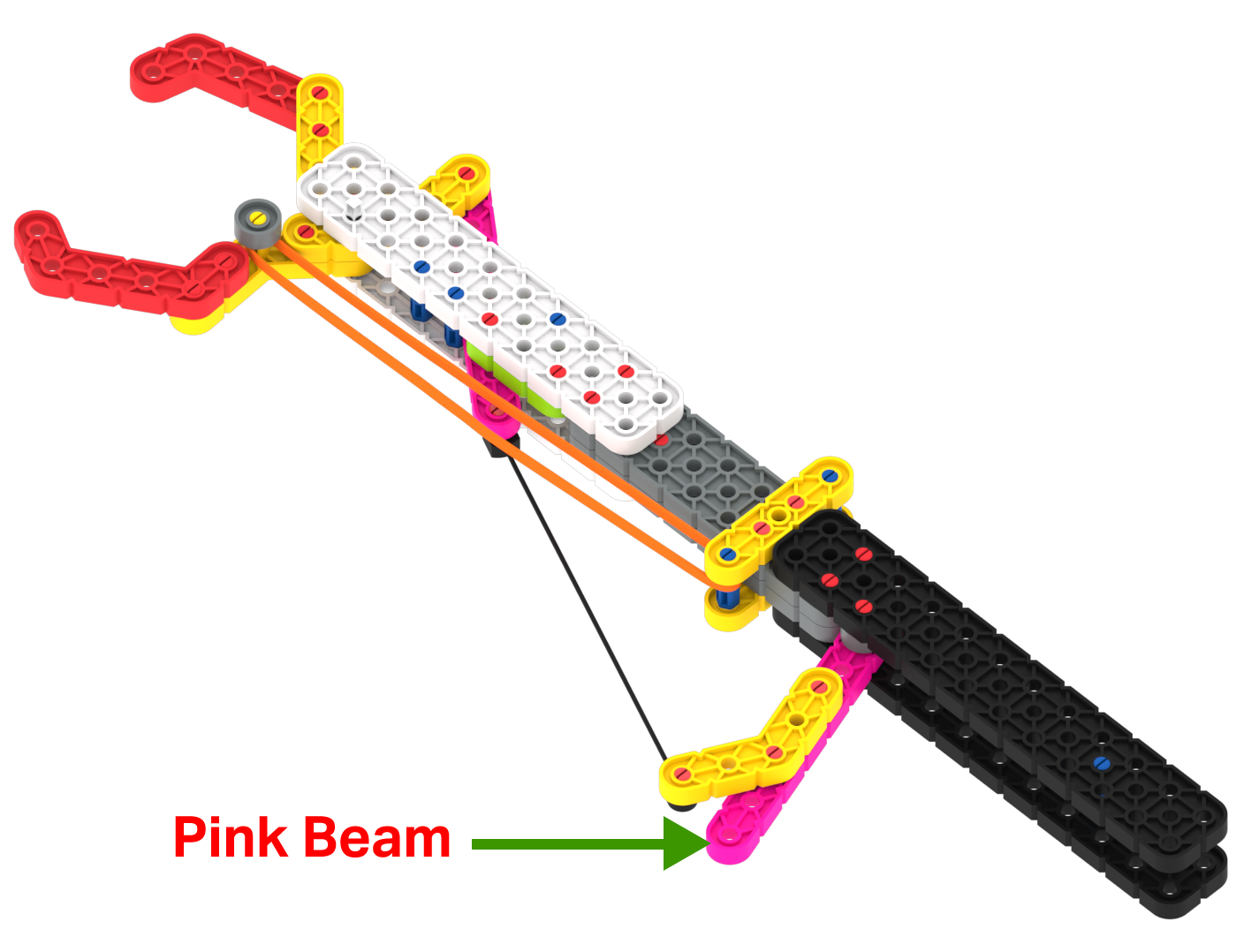

Diagrama da Garra de Adaptação com uma etiqueta a apontar para a sua pega de puxar e rotulada como Feixe Rosa.

As vigas são peças de construção muito úteis. Por exemplo, no projeto Adaptation Claw eles são usados para diversas coisas. Um feixe rosa é usado como alça para fechar a garra.

Vigas de ângulo

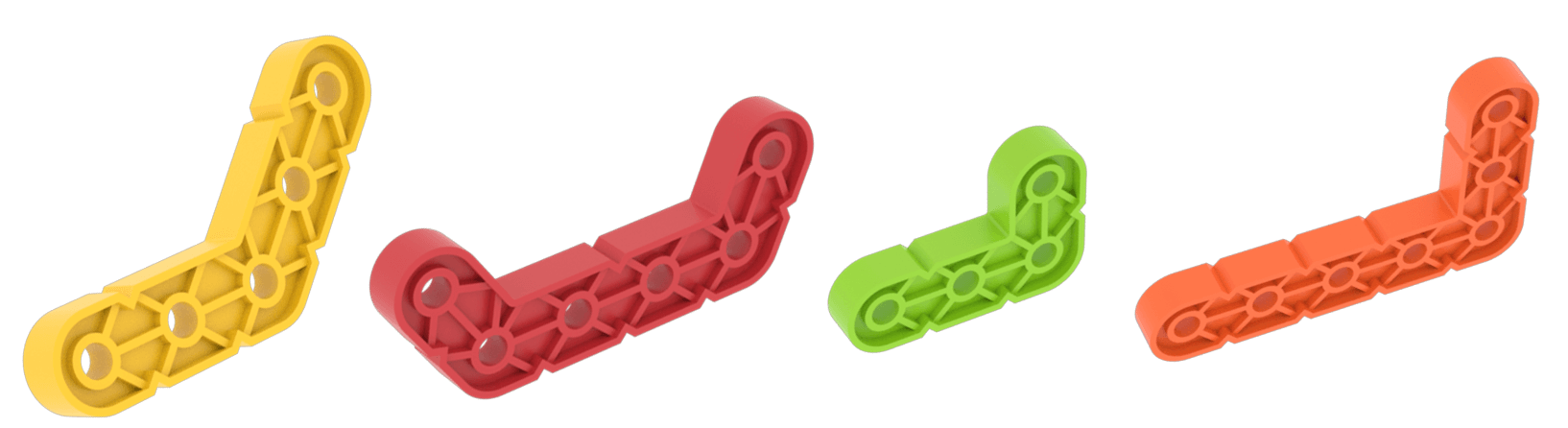

Esquema de todas as peças do Angle Beam no kit VEX GO.

Vigas angulares são vigas com um furo de largura e um ângulo. Existem quatro vigas angulares, incluindo:

um feixe angular amarelo que tem um ângulo de 45 graus
um feixe de ângulo vermelho que tem um ângulo de 60 graus em cada extremidade
um feixe de ângulo verde menor que tem um ângulo de 90 graus
um feixe de ângulo laranja maior que tem um ângulo de 90 graus

Diagrama da construção do VEX GO Crawler com uma seta a apontar para a sua boca e rotulada como uma peça Red Angle Beam.

Vigas angulares permitem que os projetos tenham estruturas colocadas em ângulo. Isto é muito útil, quer o seu projeto precise ter uma parte principal colocada em ângulo ou uma adição interessante. Por exemplo, com o projeto Crawler, um Red Angle Beam cria uma boca divertida para o robô.

Grandes Vigas

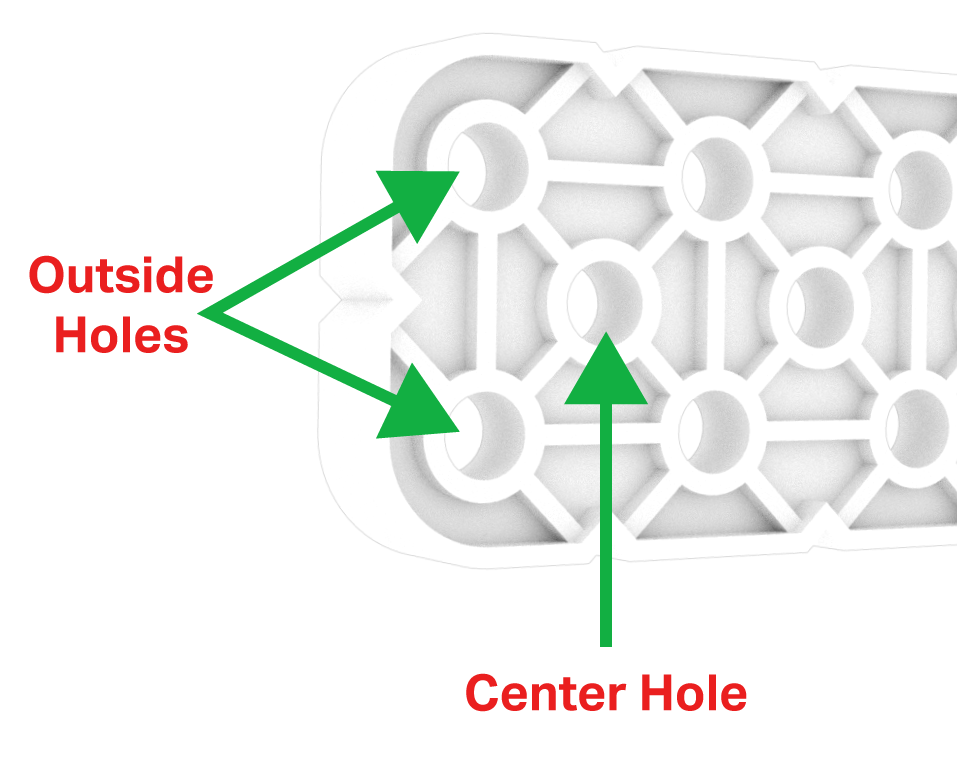

Esquema de uma peça de viga grande branca, com uma seta a apontar para as suas filas de furos e a rotular um furo central e furos exteriores.

Vigas grandes têm um padrão de furos muito útil. Existem duas fileiras externas de buracos alinhados entre si. Há uma fileira central de furos localizada a meio caminho entre cada um dos furos externos. Este padrão permite muitas maneiras diferentes de fixar vigas grandes a outras peças.

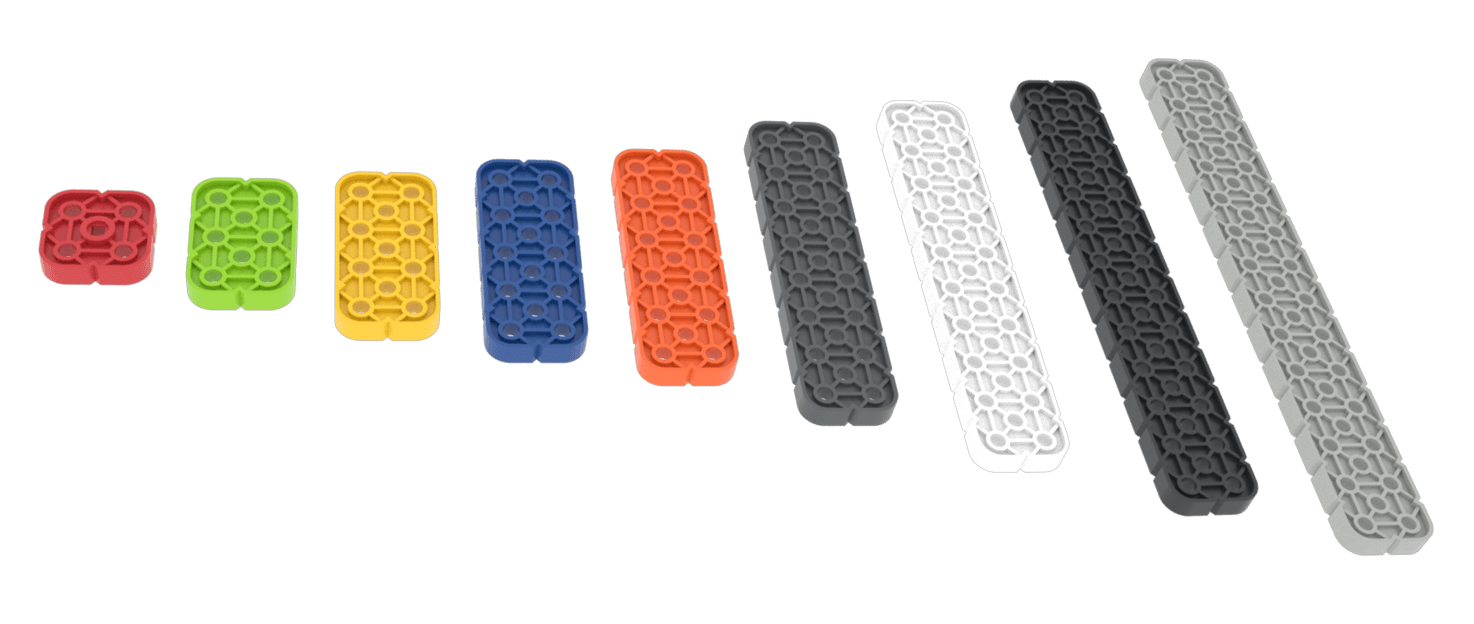

Esquema de todas as peças do Large Beam no kit VEX GO.

Os comprimentos de feixe grandes são identificados pela sua cor e vêm em nove comprimentos diferentes.

Feixe quadrado vermelho

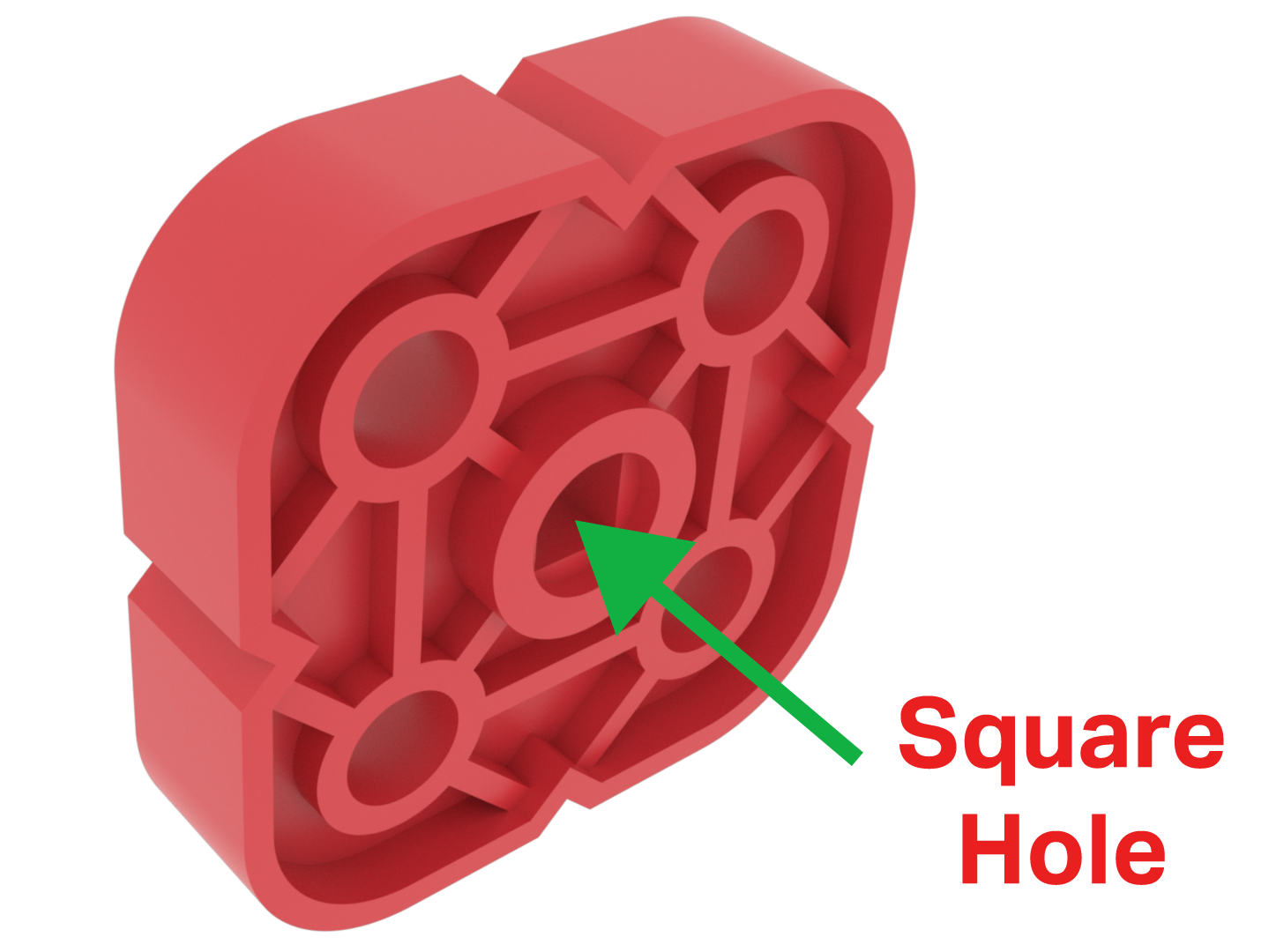

Esquema de uma peça de viga quadrada vermelha, com uma seta a apontar e a rotular o furo no seu centro como um furo quadrado.

O Red Square Beam é um feixe especial grande. Tem dois furos de largura e dois furos de comprimento, o que o torna uma parte quadrada. A característica especial do Red Square Beam é o seu orifício central. O furo central é um furo quadrado.

O furo quadrado permite que um pino quadrado ou eixo seja inserido no furo. A viga quadrada vermelha será forçada a girar sempre que o pino/eixo quadrado for forçado a girar.

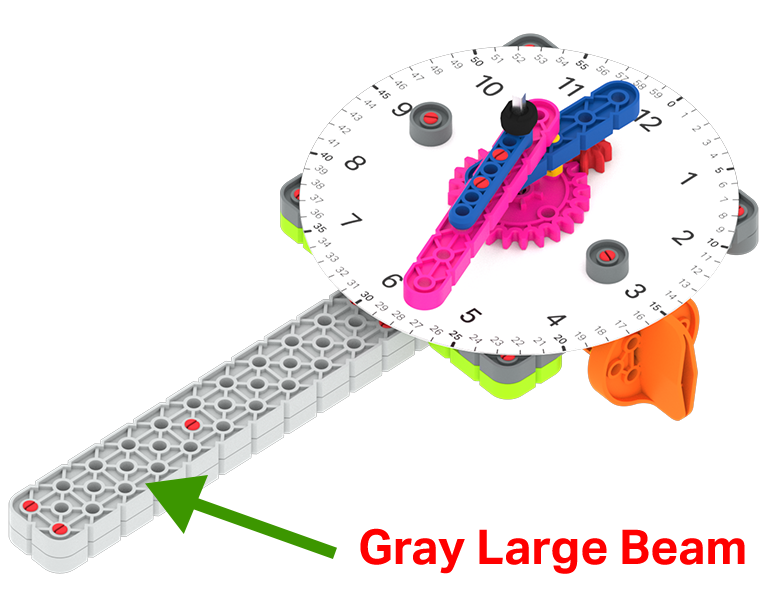

Diagrama da construção do relógio VEX GO com uma seta a apontar para a sua pega e a rotulá-la como uma peça de viga grande cinzenta.

Vigas grandes são usadas como peças principais em muitos projetos. Por exemplo, duas vigas grandes cinza são usadas no projeto Clock como alça para o relógio.

Pratos

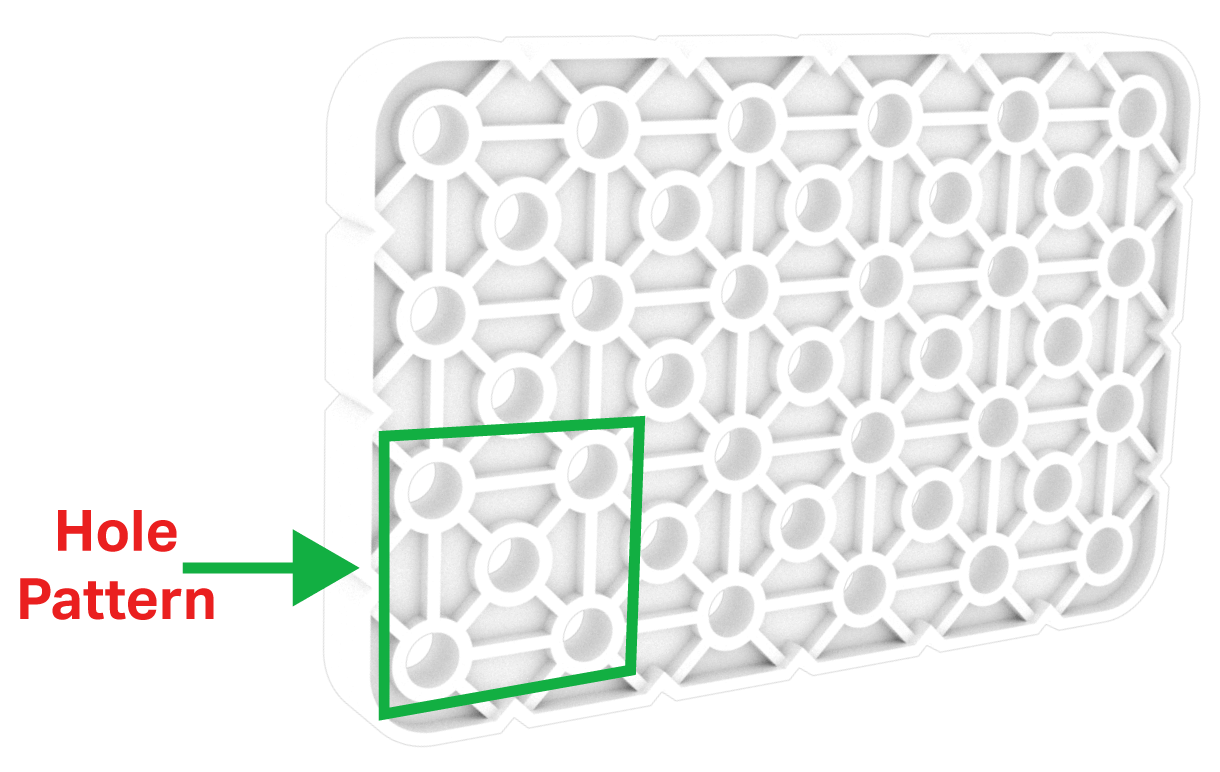

Diagrama de uma peça de Prato Branco Grande, com uma seta a apontar para as suas filas alternadas de orifícios e a rotular o Padrão de Furos do prato como semelhante ao padrão de Viga Grande.

As placas são as mais largas das peças plásticas e vêm em larguras de três e quatro furos. As placas usam o mesmo padrão de furos das vigas grandes.

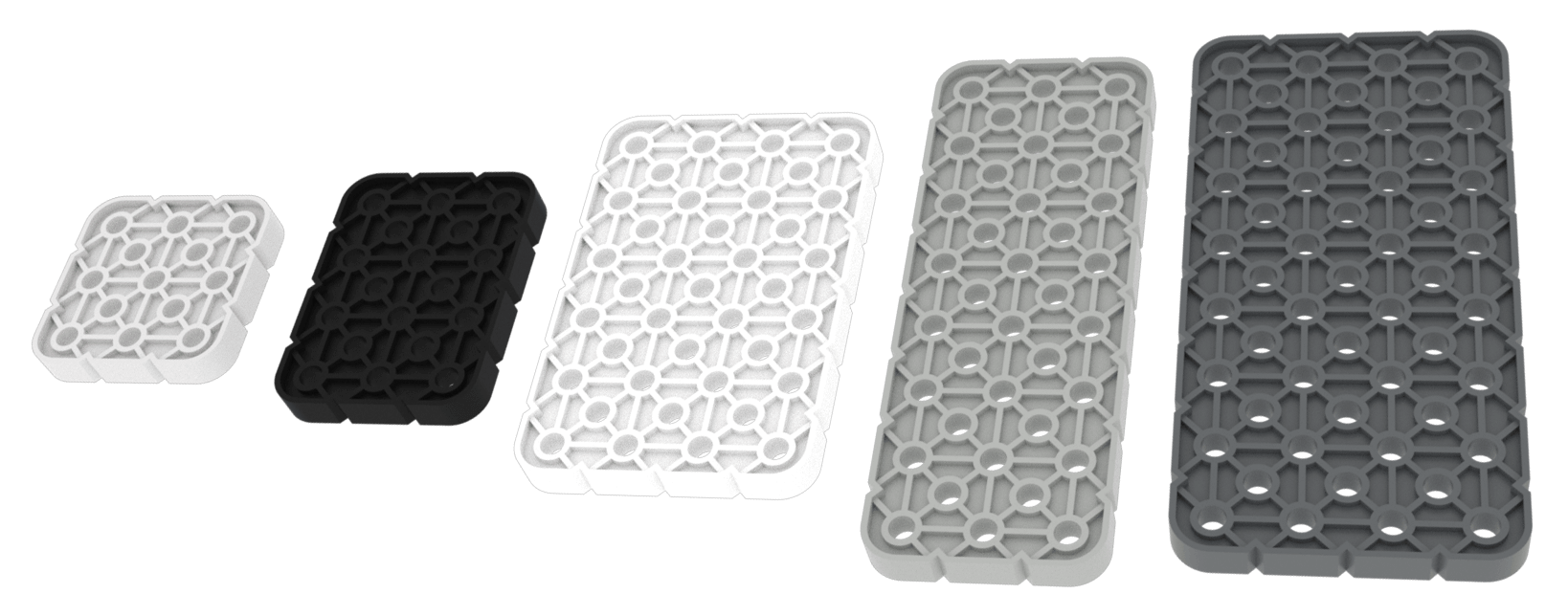

Esquema de todas as peças da placa no kit VEX GO.

As placas vêm em cinco comprimentos diferentes. Seus diferentes comprimentos são identificados por uma cor.

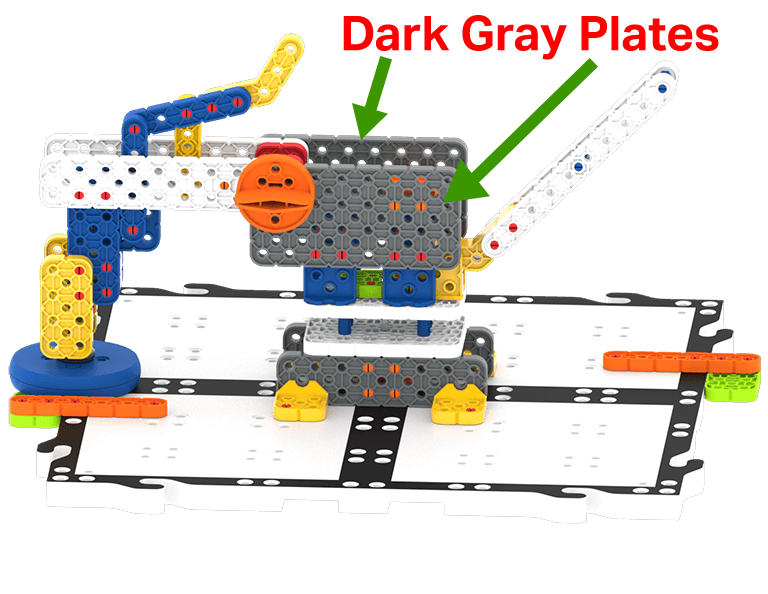

Diagrama da construção do braço do robô VEX GO com setas a apontar para os lados e rotuladas como peças de placa cinzento-escuro.

As placas são muito úteis em projetos de construção porque fornecem muitos furos para conectar outras peças. Por exemplo, no projeto Robot Arm, duas placas cinza escuro fornecem muitos furos para fixar as outras peças.

Vigas, Vigas Angulares, Vigas Grandes e Placas são as peças do sistema VEX GO que permitirão que você transforme seu projeto da imaginação em realidade.
