Antes que o Jetson possa funcionar corretamente, o Intel Dual Band Wi-Fi e as antenas precisam ser instalados.

Peças necessárias

Placa Jetson Nano com módulo Wi-Fi da Intel e duas antenas externas posicionadas ao lado.

As peças necessárias para montagem são as seguintes:

Jetson
Wi-Fi de banda dupla Intel
2x Antenas

Remova o módulo Jetson Nano.

A placa Jetson Nano com a ventoinha de refrigeração removida foi colocada ao lado.

Desconecte o ventilador se ele estiver conectado ao Módulo Jetson Nano e remova-o. Se o ventilador já estiver desconectado, prossiga para a etapa 2.

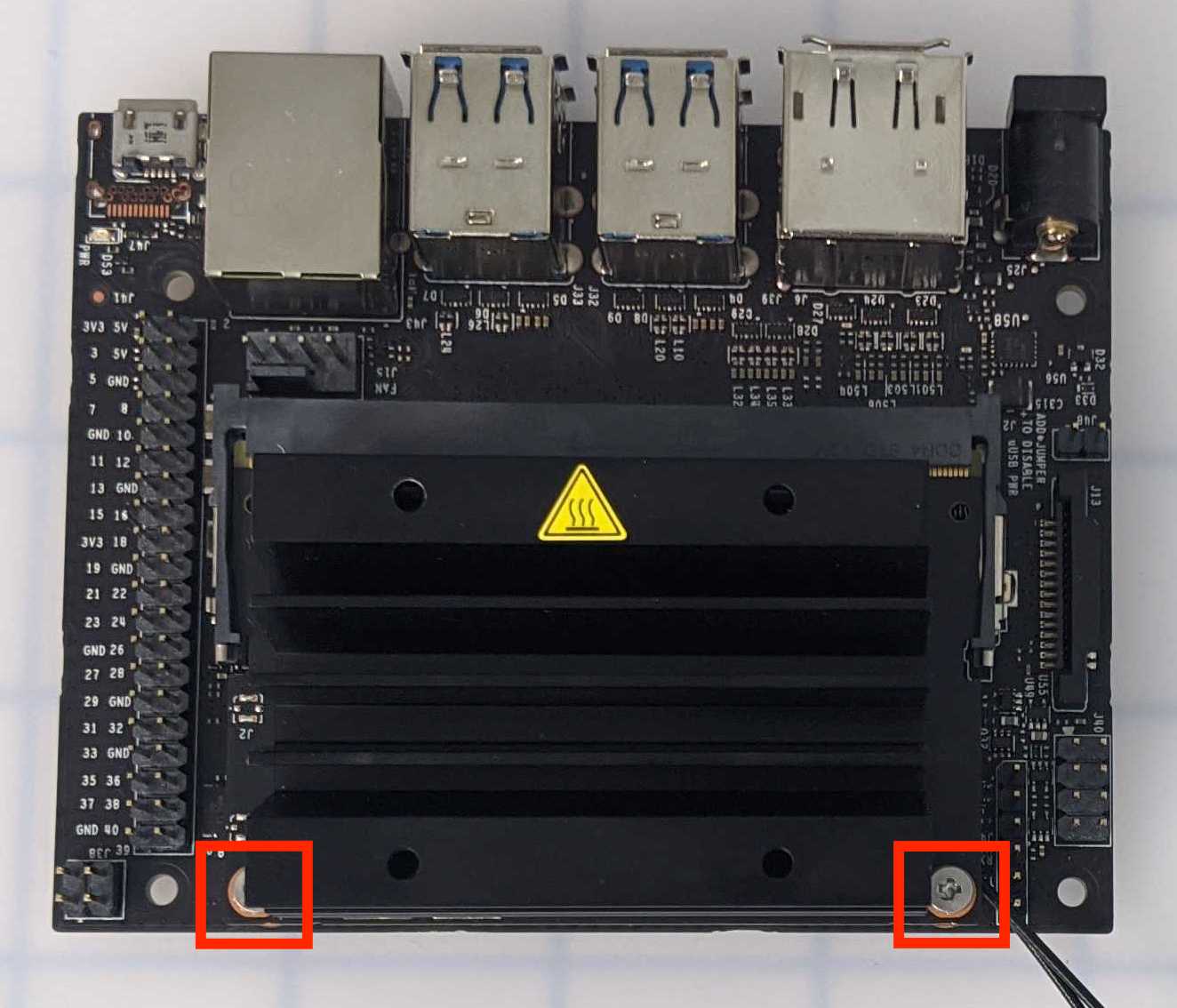

Módulo Jetson Nano mostrando os dois parafusos que o fixam à placa de suporte.

Remova os dois parafusos que prendem o módulo Jetson Nano à placa transportadora.

Módulo Jetson Nano com abas laterais destacadas, mostrando onde puxar para o soltar da placa de suporte.

Depois que os parafusos forem removidos, abra as duas abas que prendem o módulo Jetson Nano na placa transportadora. Faça isso puxando suavemente as abas horizontalmente para longe do Módulo Jetson Nano.

Pormenor de uma das patilhas laterais do módulo Jetson Nano utilizada para o libertar da placa de suporte.

Há uma guia em cada lado do Módulo Jetson Nano.

Módulo Jetson Nano removido da placa de suporte, com o slot interno e os componentes expostos.

Puxe com cuidado o módulo Jetson Nano para fora da placa transportadora. Observe o parafuso no meio da placa transportadora.

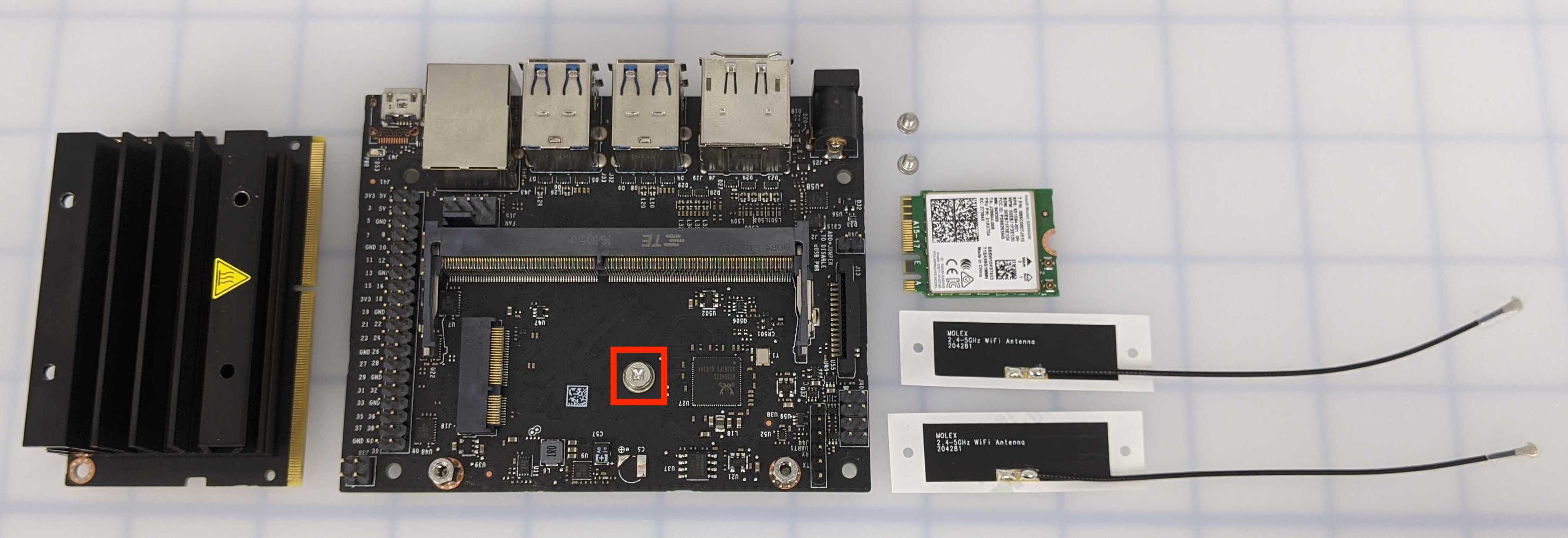

Placa de suporte com parafuso central destacado para remoção antes da instalação do módulo Wi-Fi.

Remova o parafuso no meio da placa transportadora.

Ligue as antenas

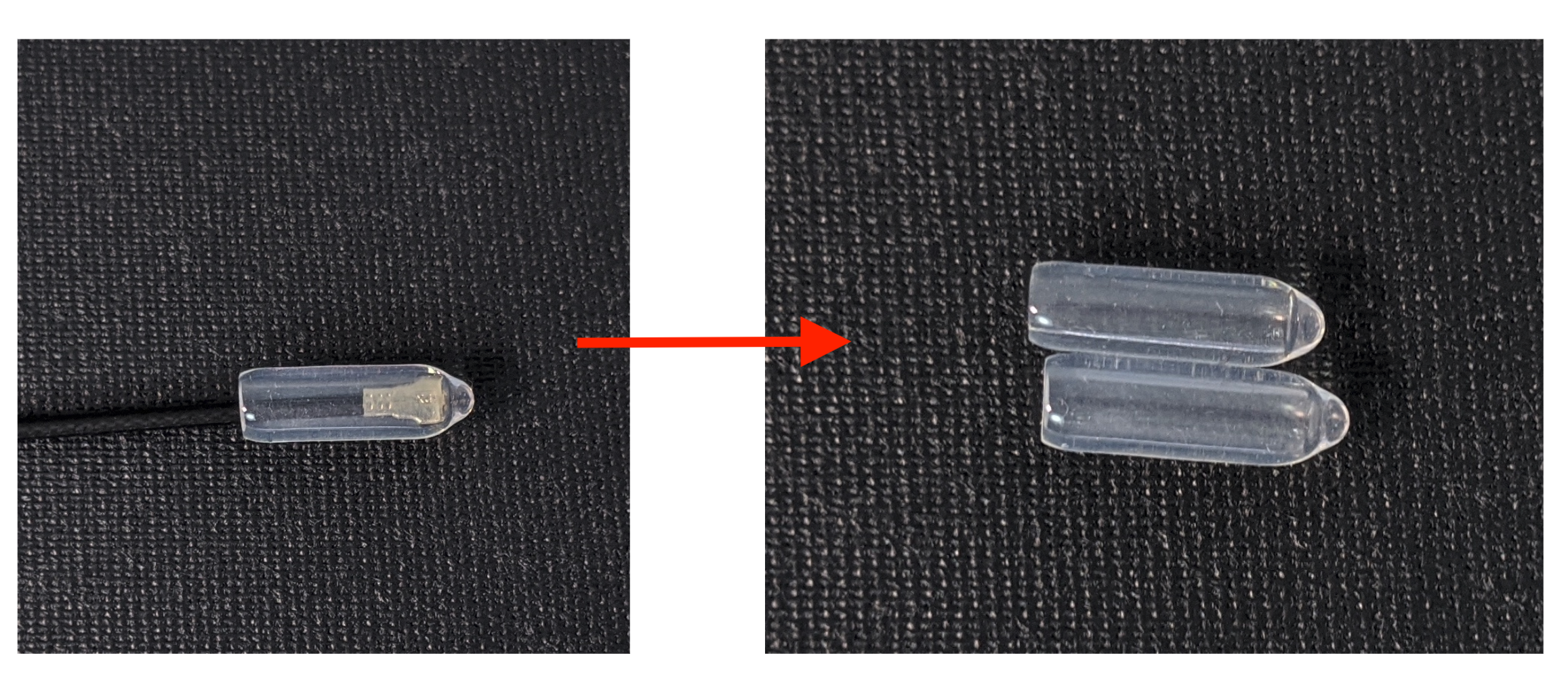

Tampas de proteção em plástico a serem removidas dos conectores de duas antenas.

Remova a tampa plástica das antenas.

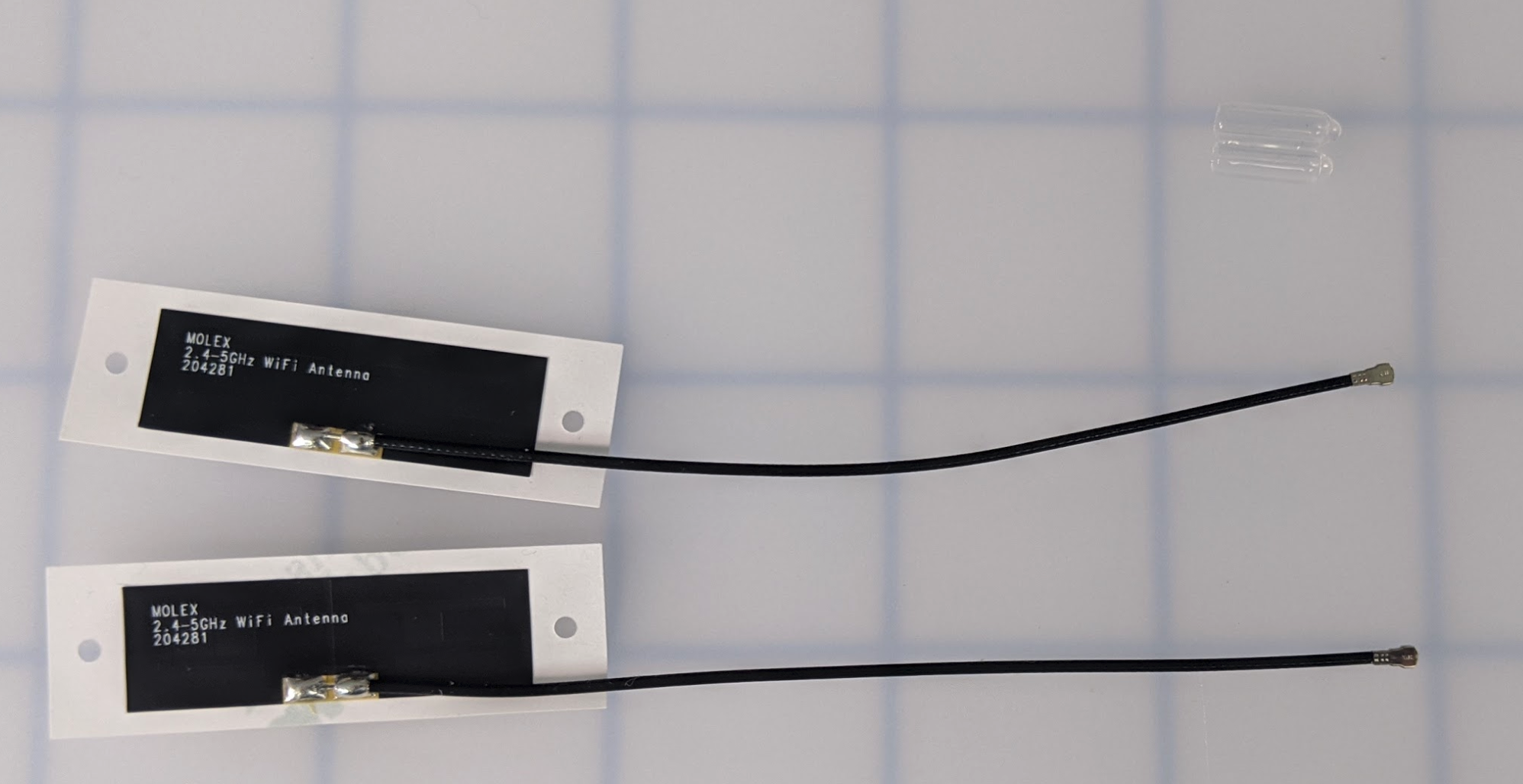

Duas antenas com as capas de plástico removidas, prontas a serem ligadas ao módulo Wi-Fi.

Certifique-se de que as coberturas plásticas sejam removidas de ambas as antenas.

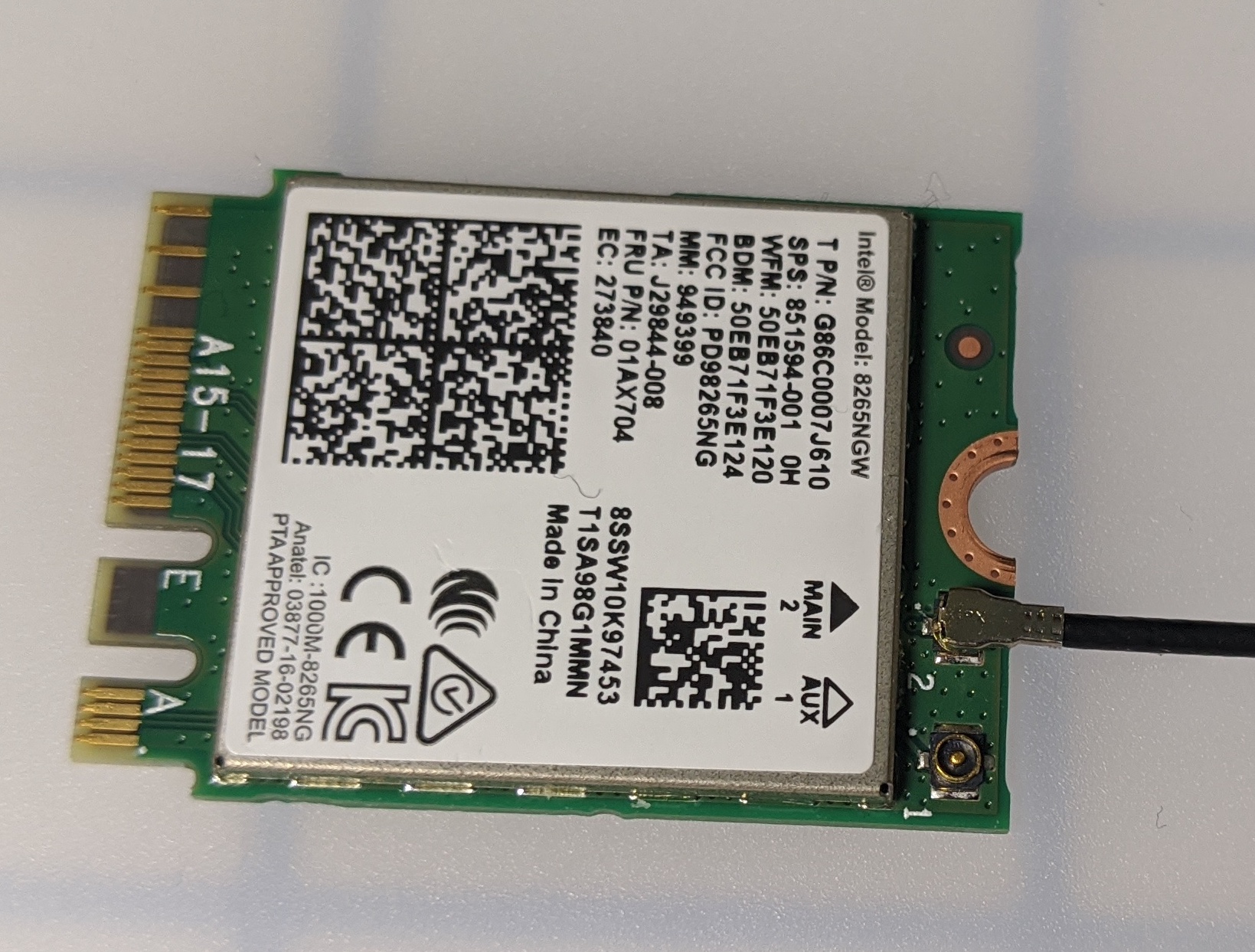

Primeiro cabo de antena a ser ligado ao módulo Wi-Fi de banda dupla da Intel.

Conecte uma antena ao Intel Dual Band Wi-Fi. Certifique-se de aplicar uma leve pressão, pois as peças são delicadas. Um som de 'clique' garantirá que a antena esteja totalmente conectada.

Nota: se for necessária mais pressão para fixar a antena, use uma borracha de lápis ou outro objeto pequeno para aplicar mais pressão. Usar metal para aplicar pressão não é recomendado.

O segundo cabo da antena está ligado ao módulo Wi-Fi de banda dupla da Intel.

Anexe a segunda antena seguindo o mesmo procedimento da etapa anterior.

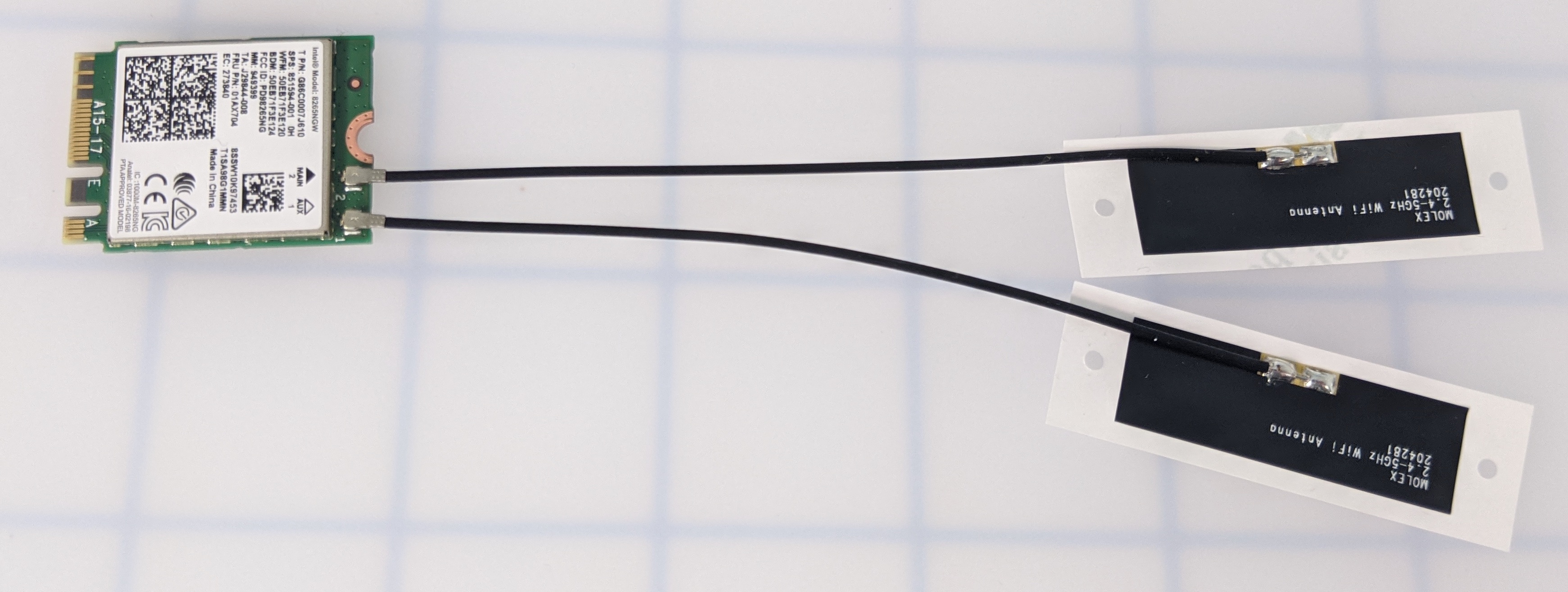

Módulo Wi-Fi com ambas as antenas acopladas e cabos a sair para o exterior.

Certifique-se de que ambas as antenas estejam totalmente conectadas ao Intel Dual Band Wi-Fi. Escolha o Intel Dual Band Wi-Fi para garantir que ambas as antenas estejam seguras e nenhuma delas caia.

Módulo Intel Dual Band Wi-Fi inserido na placa de suporte num ângulo.

Coloque o Intel Dual Band Wi-Fi na Carrier Board em ângulo.

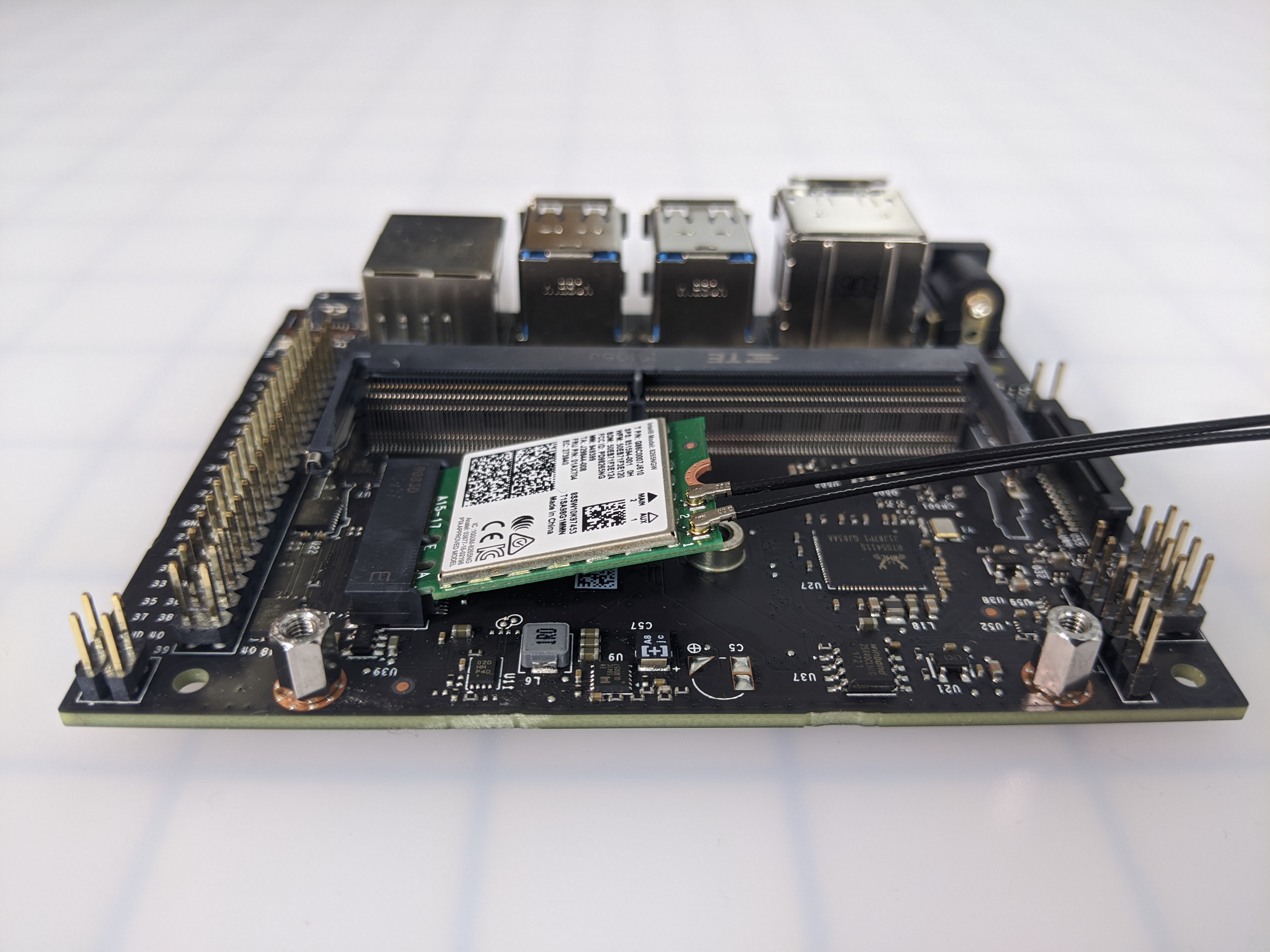

O módulo Wi-Fi está encaixado na placa de suporte, mas inclinado para cima antes de ser fixado com um parafuso.

Ele permanecerá ligeiramente inclinado para cima até que um parafuso seja usado para mantê-lo no lugar.

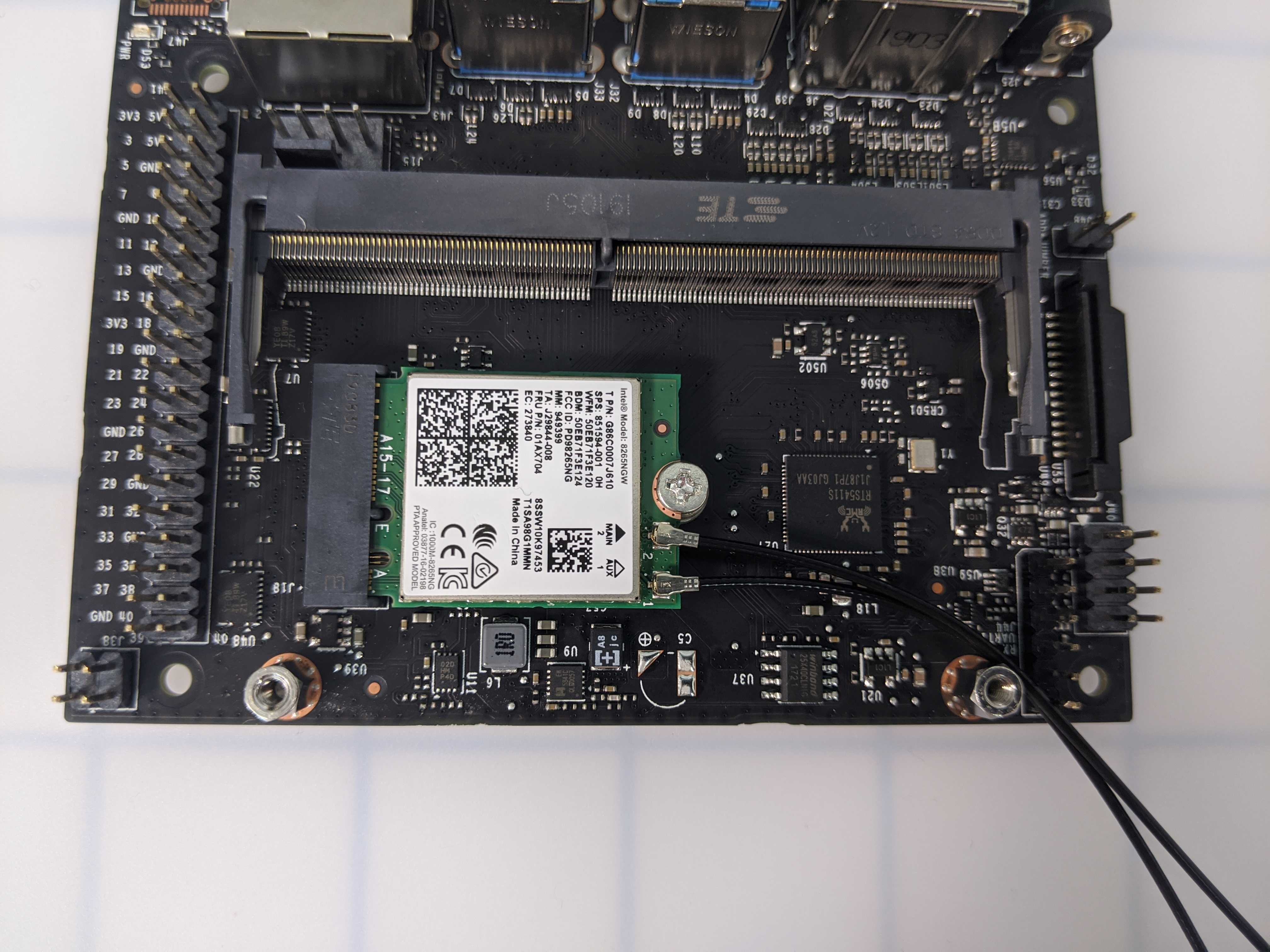

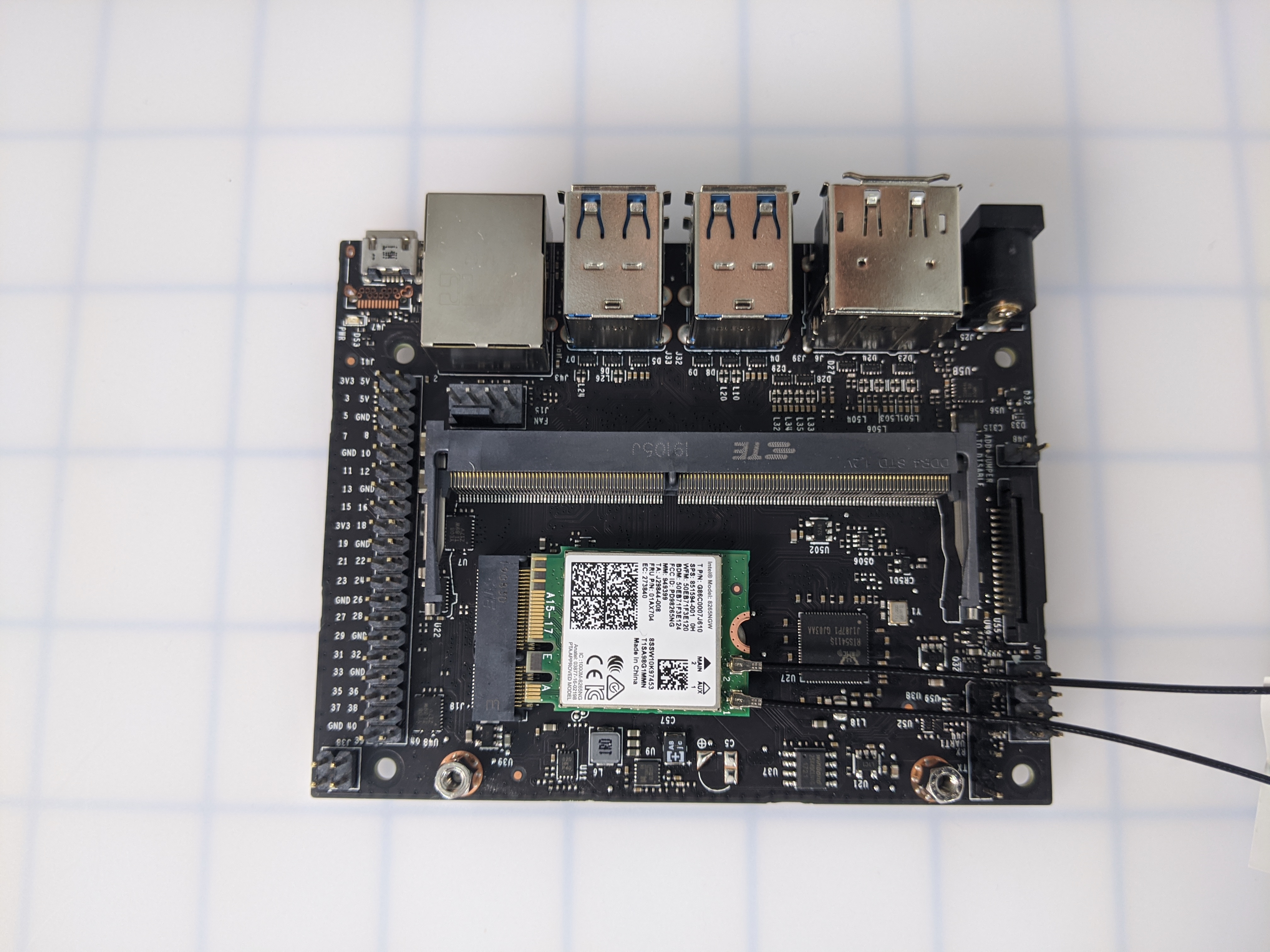

Módulo Wi-Fi fixado à placa de suporte com um parafuso, antenas já instaladas.

Prenda o parafuso para segurar o Intel Dual Band Wi-Fi no lugar. Certifique-se de não apertar demais o parafuso para evitar descascá-lo.

Reconecte o Módulo Jetson Nano

O módulo Jetson Nano foi recolocado na placa de suporte com os furos dos parafusos alinhados.

Coloque o módulo Jetson Nano de volta na placa transportadora em ângulo. Empurre ligeiramente para baixo para que os orifícios dos parafusos fiquem nivelados.

O módulo Jetson Nano está fixo à placa de suporte com dois parafusos.

Prenda os dois parafusos de volta no módulo Jetson Nano para fixá-lo na placa transportadora. Certifique-se de não apertar demais os parafusos para evitar desgaste.

Placa Jetson Nano com módulo Wi-Fi Intel instalado e duas antenas ligadas.

O Intel Dual Band Wi-Fi e as antenas agora estão instalados.
