Usando o interruptor VEX GO – Biblioteca VEX

Usar o Switch permite dar vida ao sistema VEX GO sem programação.

Utilize o interruptor com um motor

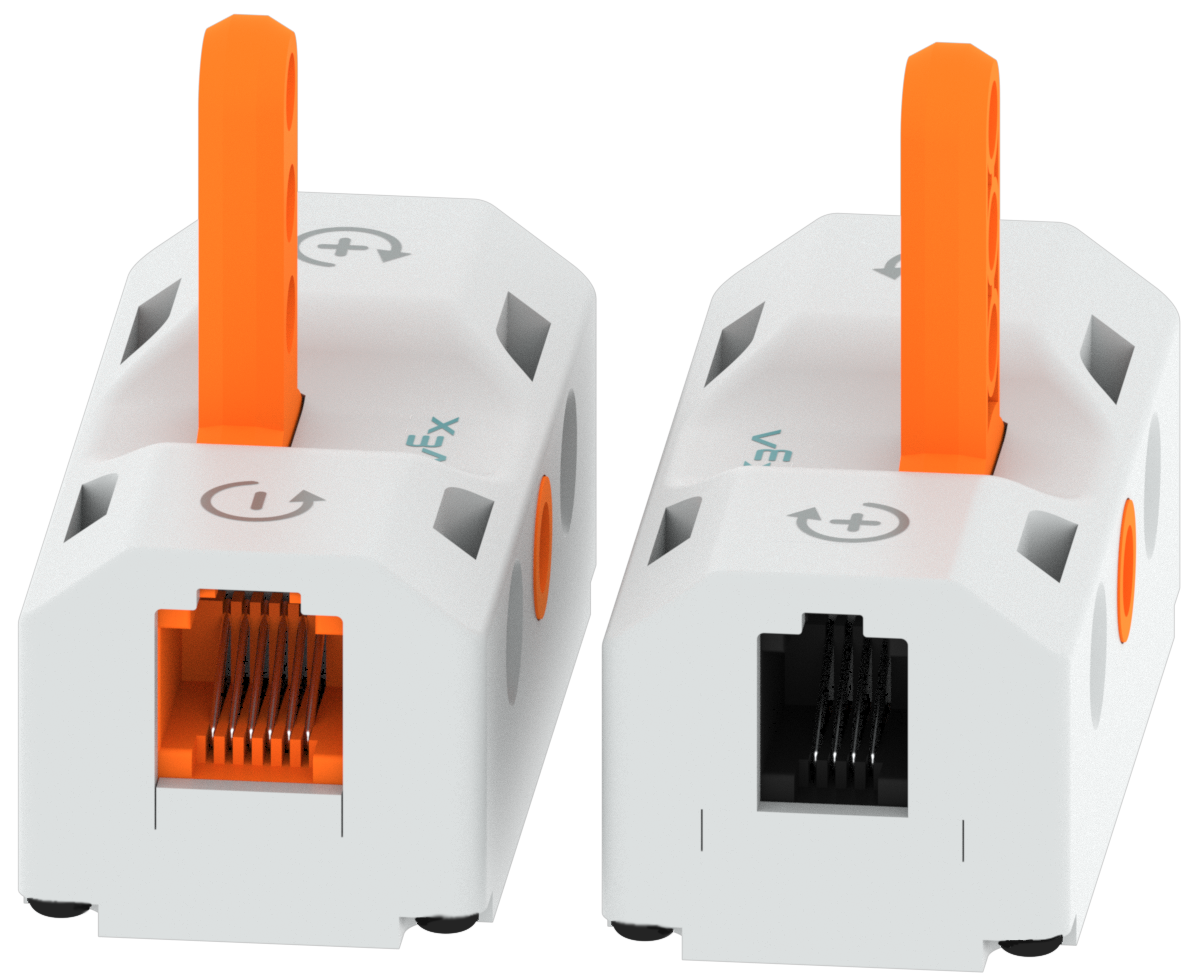

Peça do interruptor mostrada de ambos os lados para ilustrar que tem uma porta de cada lado. A Smart Port não é colorida e é mais pequena, enquanto a Battery Port é cor de laranja e maior.

Usar um motor com a chave permite controlar o motor sem a necessidade de programação.

Existem duas portas no switch. Uma porta inteligente para conectar um motor ou amortecedor de LED e uma porta de bateria laranja para conectar uma bateria.

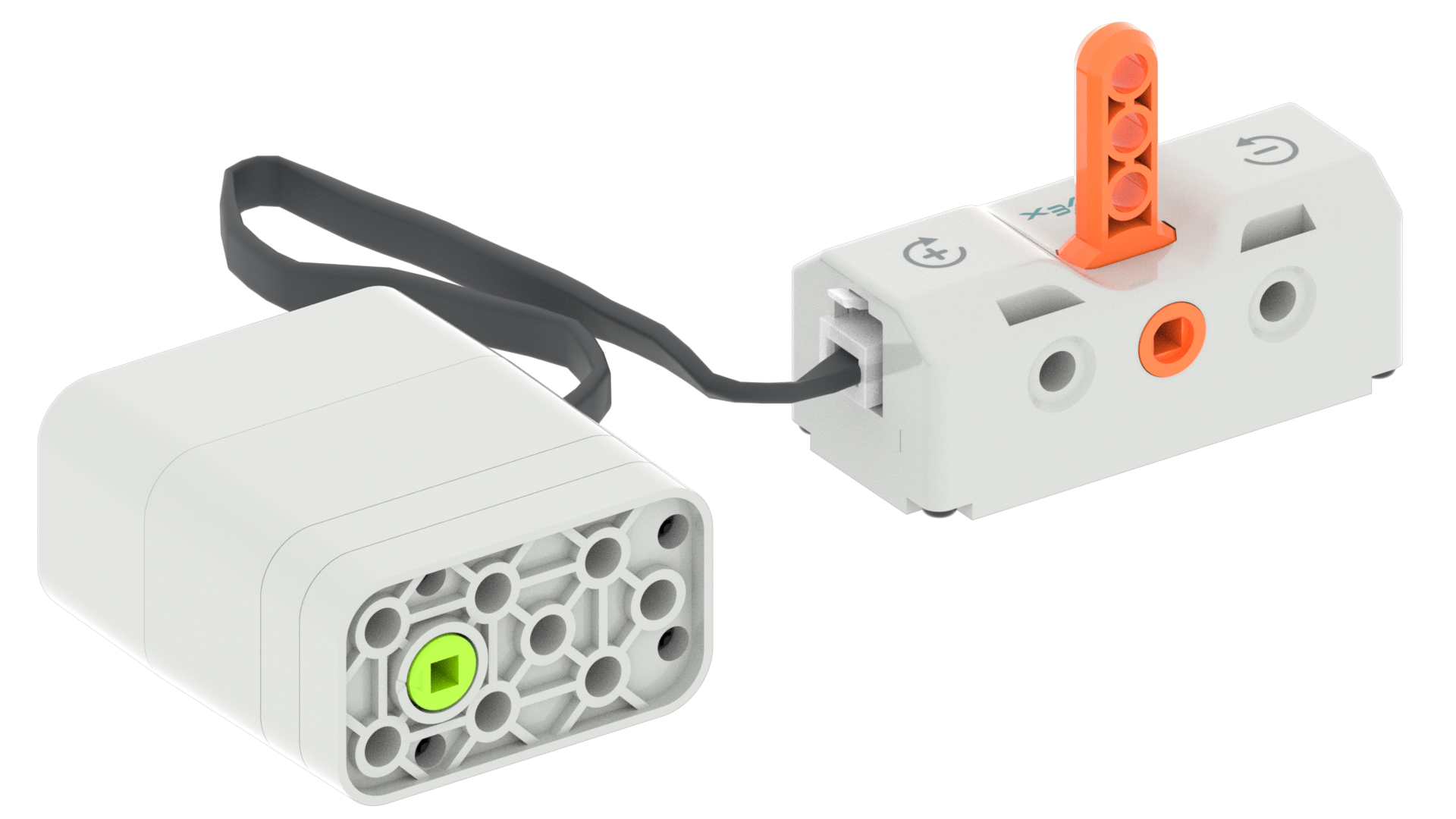

Motor com o seu cabo ligado à Smart Port do Switch.

Conecte um motor ao switch inserindo o cabo do motor na porta inteligente do switch.

Diagrama de duas peças de switch com cabos de motor ligados nas suas portas inteligentes. À esquerda, o cabo do motor está totalmente ligado e existe uma marca de verificação verde, enquanto que à direita, o cabo do motor está apenas parcialmente ligado e existe um X vermelho.

Certifique-se de que o cabo do motor esteja totalmente inserido na porta inteligente do switch. Um som de 'clique' garantirá que o cabo esteja totalmente encaixado na porta inteligente.

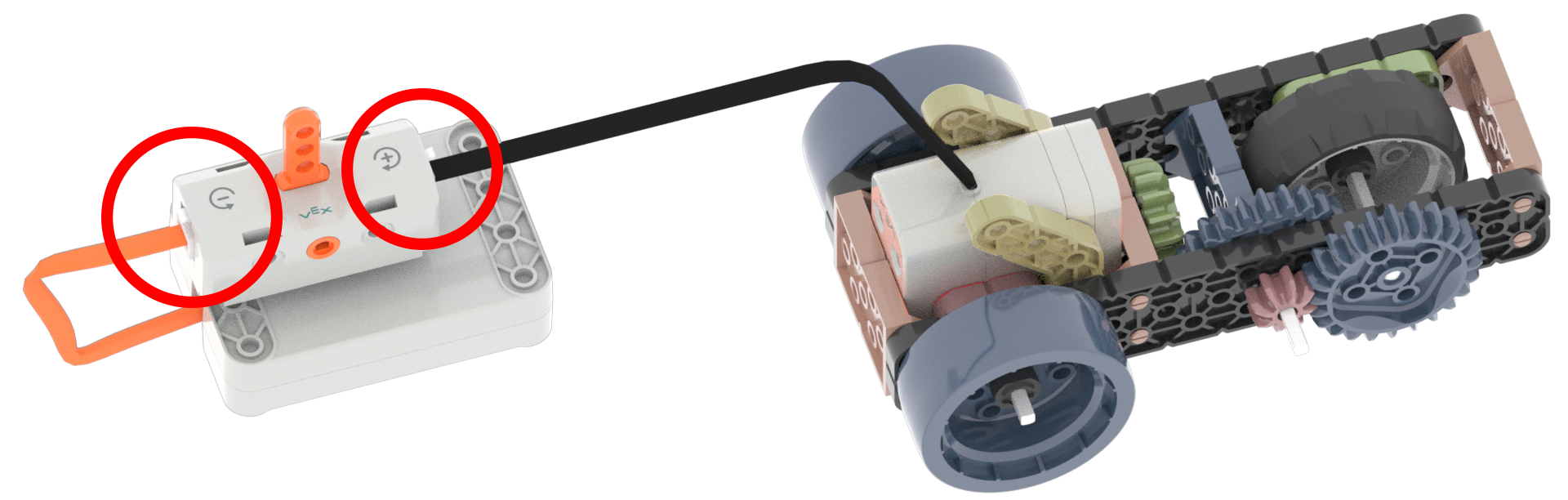

Esquema de uma peça de interruptor com um cabo de motor e um cabo de bateria ligados nas suas respetivas portas. As portas utilizadas estão destacadas em círculos vermelhos.

Para controlar um motor com o switch, certifique-se de que um motor e uma bateria estão ligados ao switch.

Existem três configurações no Switch

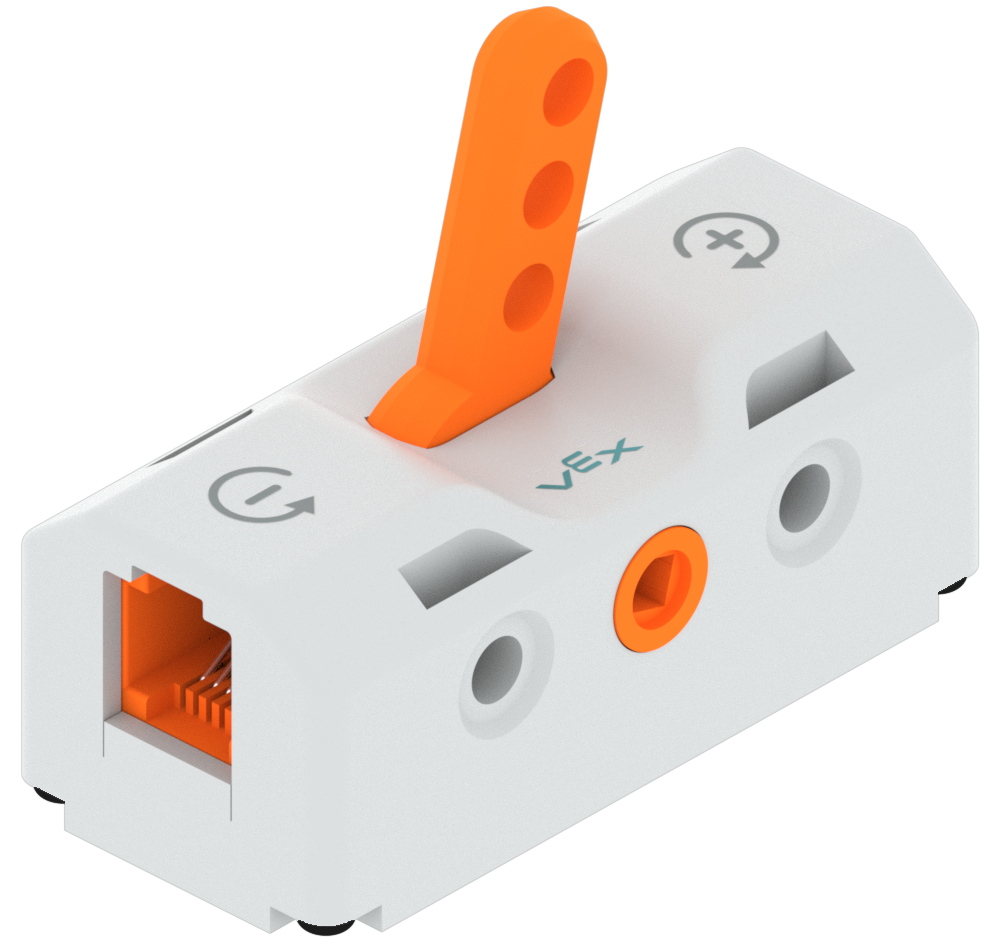

Peça de mudança com a alavanca rodada para a posição para a frente, marcada com um sinal de mais.

'+': gira o motor na direção direta.

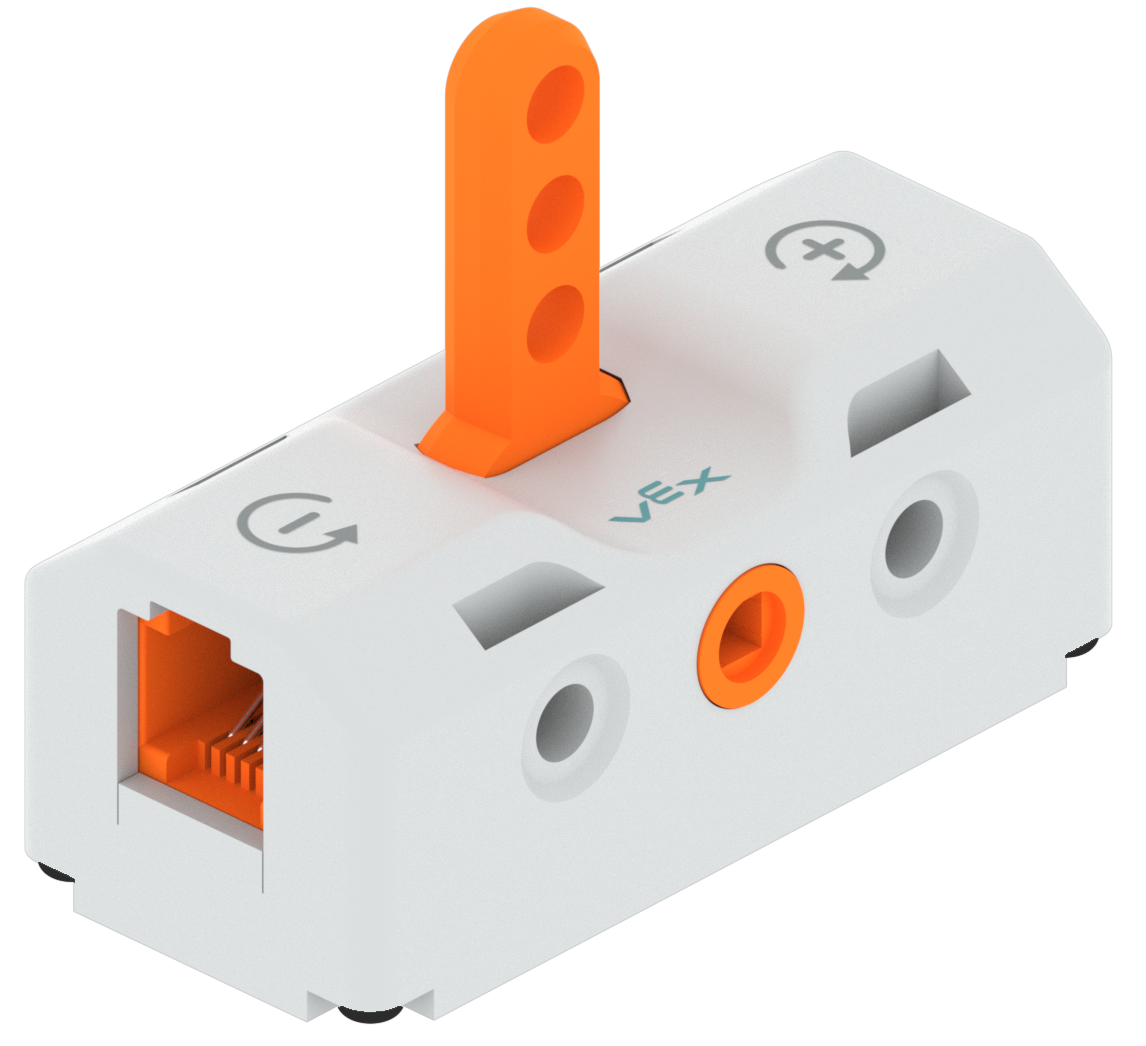

Interruptor com a alavanca rodada para a posição neutra e a apontar para cima.

Neutro: desliga o motor.

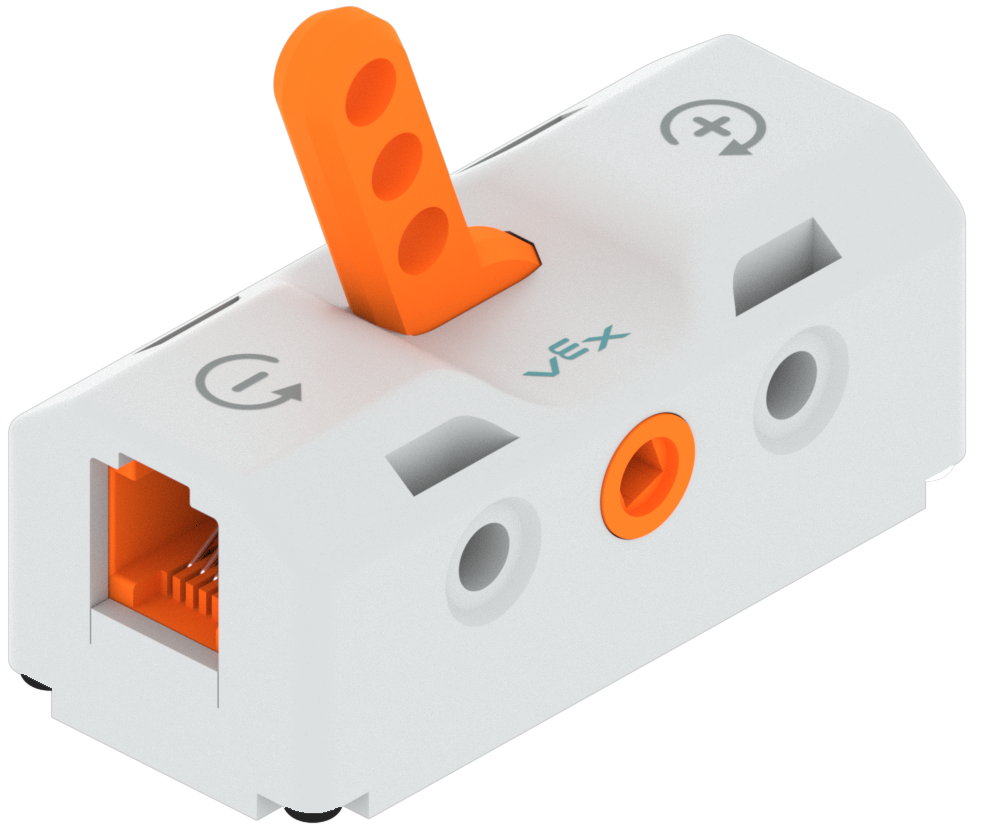

Peça de mudança com a alavanca rodada para a posição inversa, marcada com um sinal menos.

'-': gira o motor no sentido inverso.

Veja todas as três definições da Switch nesta animação.

Use o interruptor com o pára-choque de LED

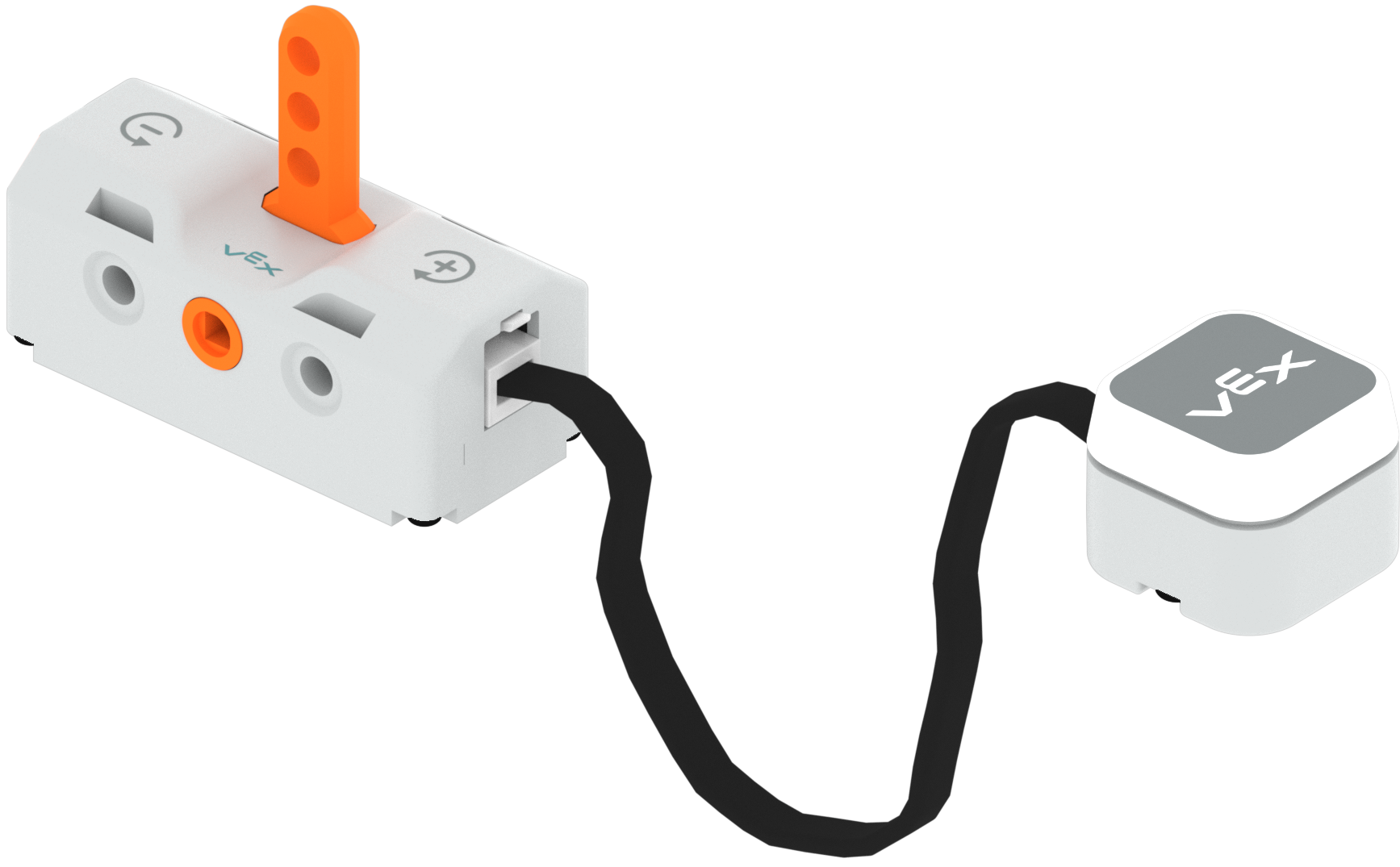

LED Bumper com o seu cabo ligado à Smart Port do Switch.

Conecte o LED Bumper ao switch inserindo o cabo do LED Bumper na porta inteligente do switch.

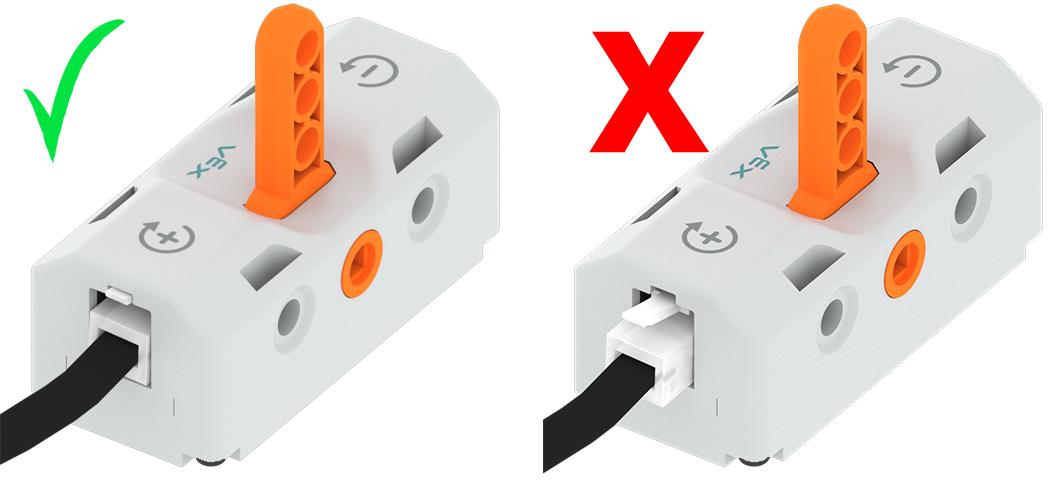

Diagrama de duas peças de switch com cabos LED ligados nas suas portas inteligentes. À esquerda, o cabo do LED Bumper está totalmente ligado e existe uma marca de verificação verde, enquanto que à direita, o cabo do LED Bumper está apenas parcialmente ligado e existe um X vermelho.

Certifique-se de que o cabo bumper de LED esteja totalmente inserido na porta inteligente do switch. Um som de 'clique' garantirá que o cabo esteja totalmente encaixado na porta inteligente.

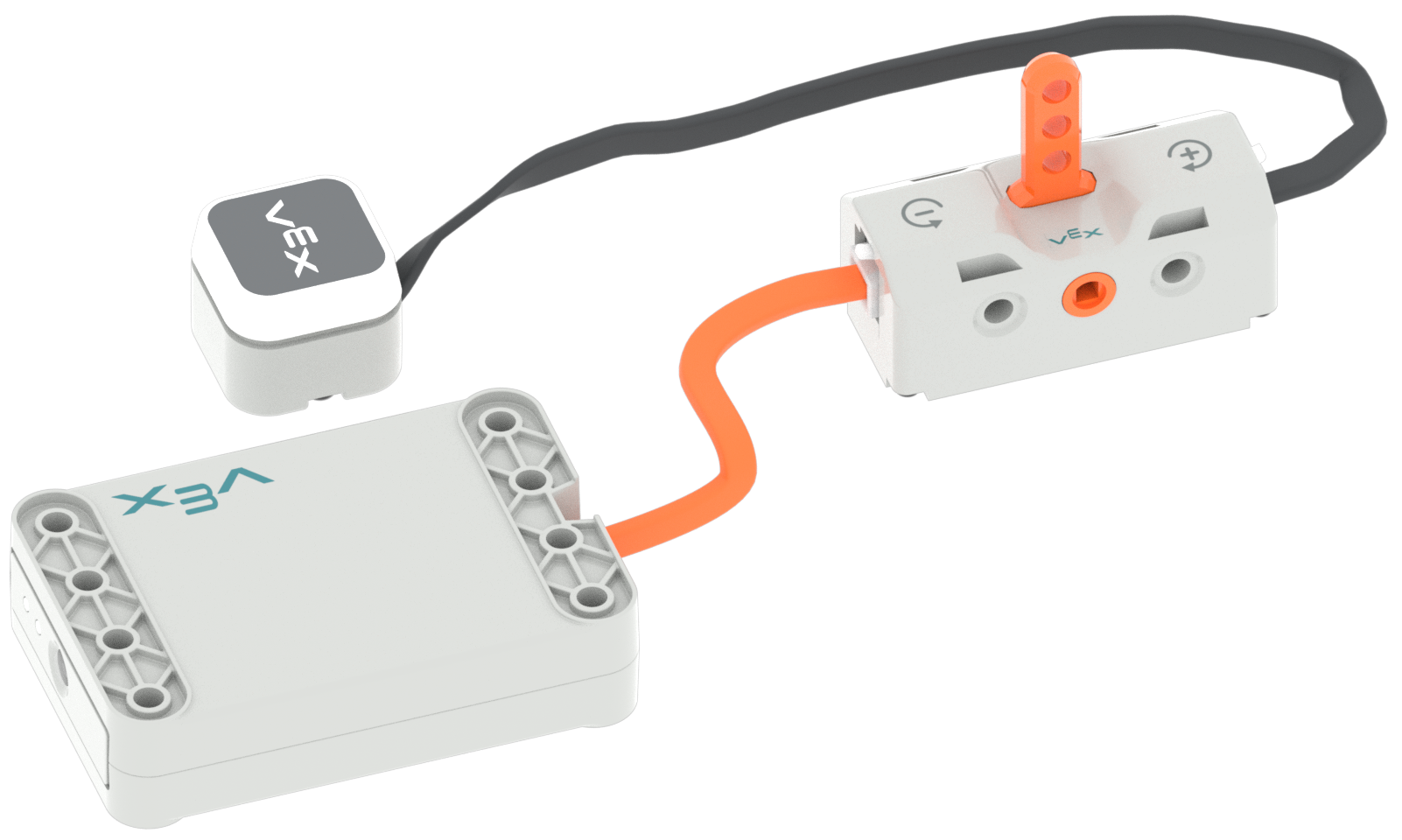

Esquema de uma peça de interruptor com um cabo de proteção LED e um cabo de bateria ligados nas respetivas portas.

Para controlar o LED Bumper com o Switch, certifique-se de que o LED Bumper e Bateria estão ligados ao Switch.

Existem três configurações no Switch quando conectado ao LED Bumper

Peça de mudança com a alavanca rodada para a posição para a frente, marcada com um sinal de mais. O LED Bumper ligado está a brilhar em verde.

'+' : define a cor do LED Bumper para verde.

Interruptor com a alavanca rodada para a posição neutra e a apontar para cima. O LED Bumper ligado está desligado.

Neutro: desliga o LED Bumper.

Peça de mudança com a alavanca rodada para a posição inversa, marcada com um sinal menos. O LED Bumper ligado está a brilhar em vermelho.

'-' : define a cor do LED Bumper para vermelho.
