Usando projetos e modelos de exemplo de blocos VEXcode V5 – Biblioteca VEX

Projetos e modelos de exemplo são um ótimo recurso se você está apenas começando com o VEXcode V5 e deseja explorar diferentes comportamentos do robô. Exemplos de projetos e modelos também permitem observar como diferentes blocos no VEXcode V5 são usados.

Projetos de exemplo utilizando blocos

Barra de ferramentas VEXcode V5 com o menu Ficheiro aberto e a opção Abrir exemplos selecionada. Abrir exemplos é a quinta opção no menu, abaixo de Novo projeto de blocos, Novo projeto de texto, Abrir e Abrir recentes.

Para abrir um Projeto de Exemplo, selecione o menu Arquivo e escolha Abrir Exemplos.

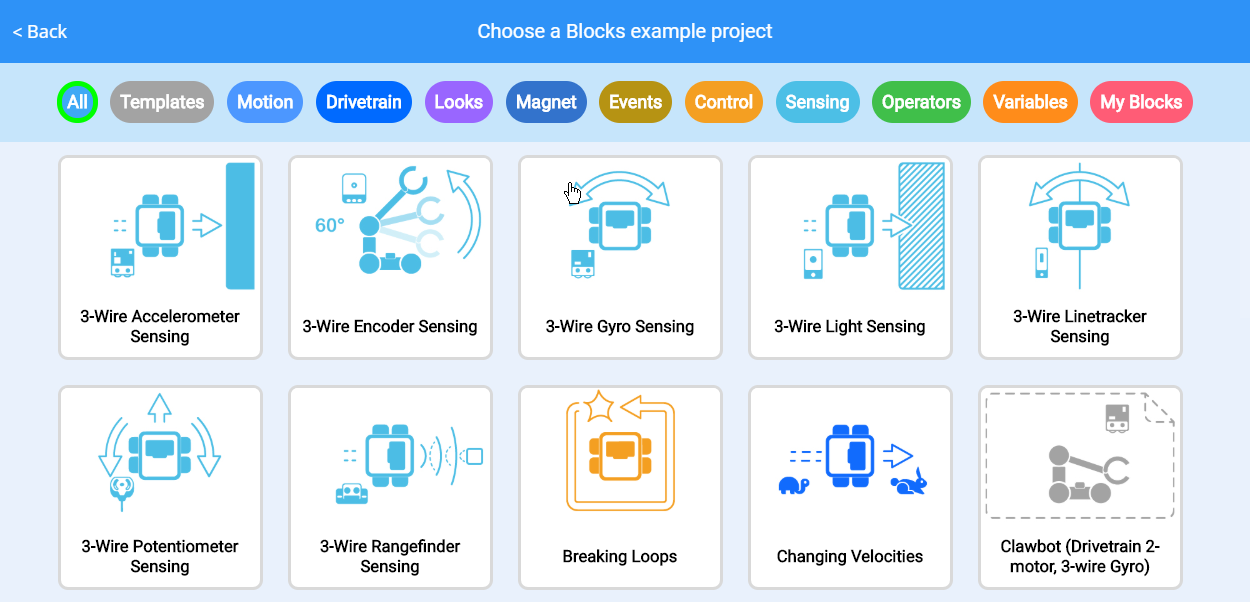

Menu de Projetos de Exemplo com uma variedade de projetos em diferentes categorias à sua escolha.

Serão mostrados ícones para muitos projetos de exemplo diferentes. Cada ícone representa um projeto diferente e é colorido de acordo com as categorias do bloco.

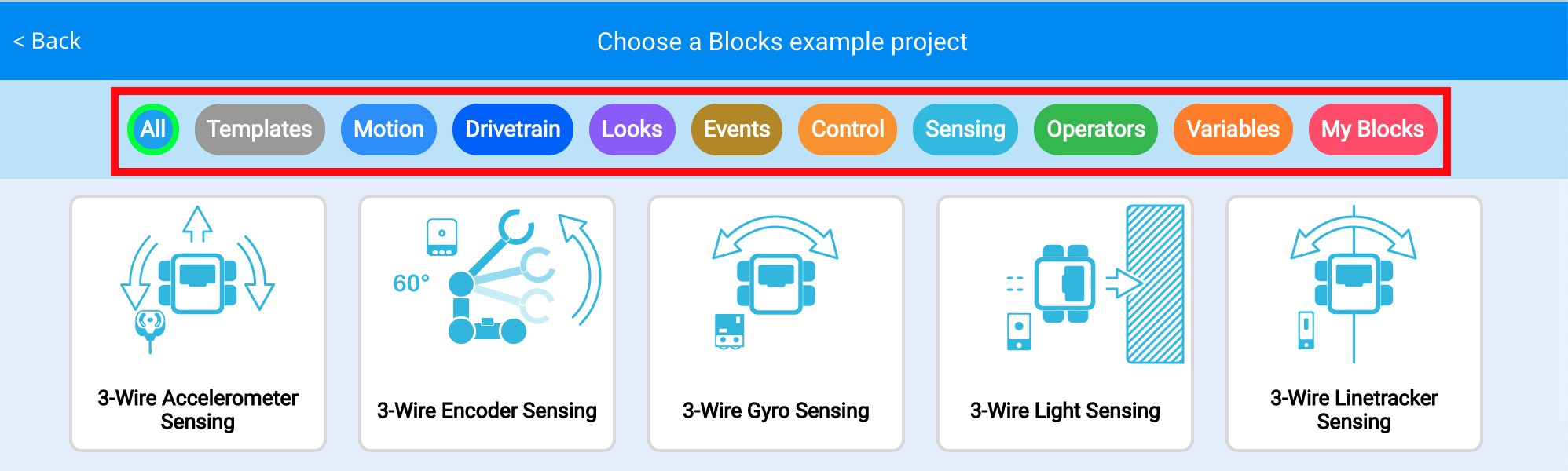

Menu de projetos de exemplo com a barra de filtros destacada. A barra de filtros possui diversas categorias de projetos de exemplo.

A barra Filtro pode ser usada para encontrar rapidamente um tipo específico de exemplo.

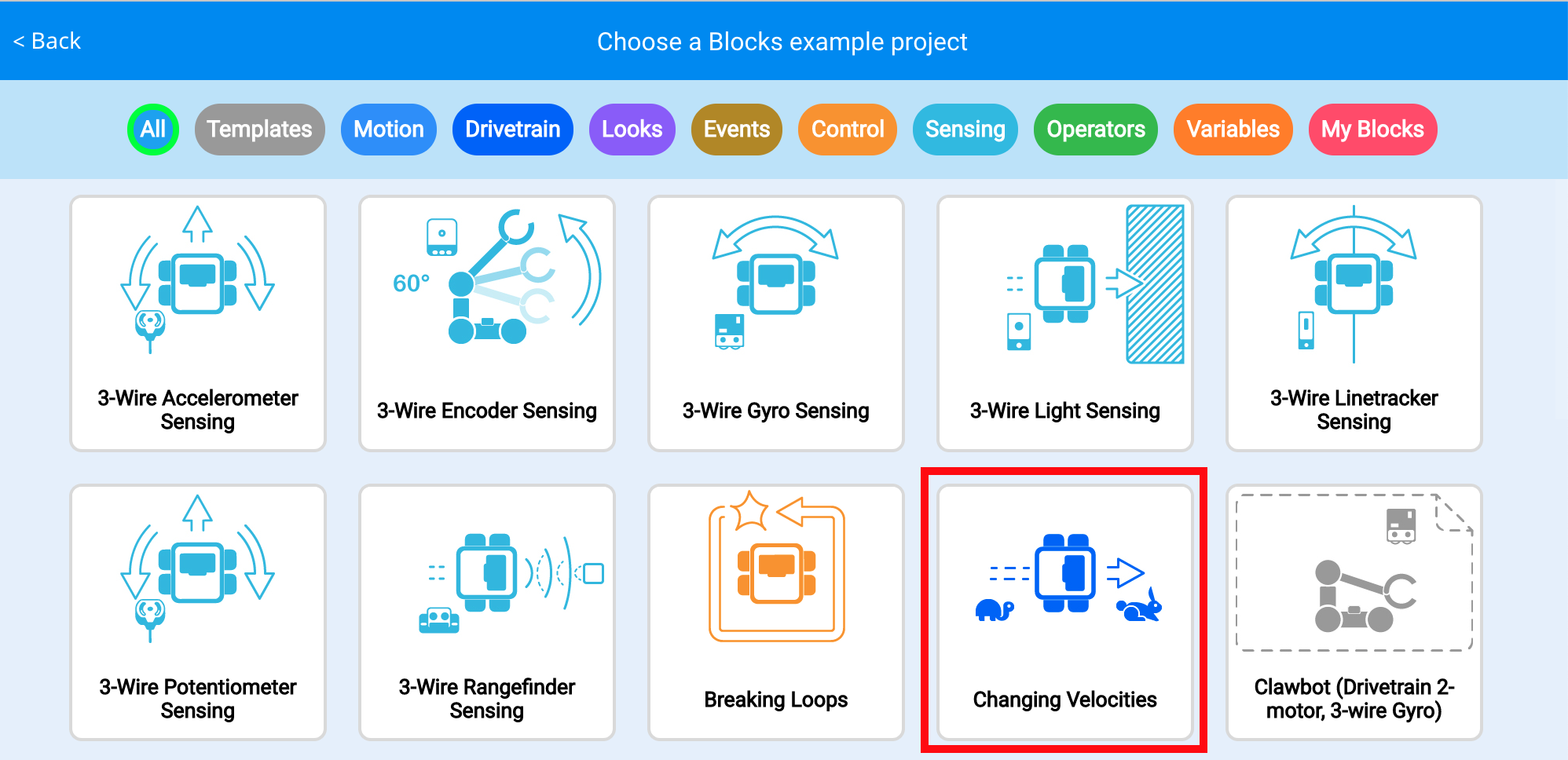

Menu de Exemplo de Projetos com o projeto de exemplo Changing Velocities destacado.

Para abrir qualquer exemplo, selecione um no menu.

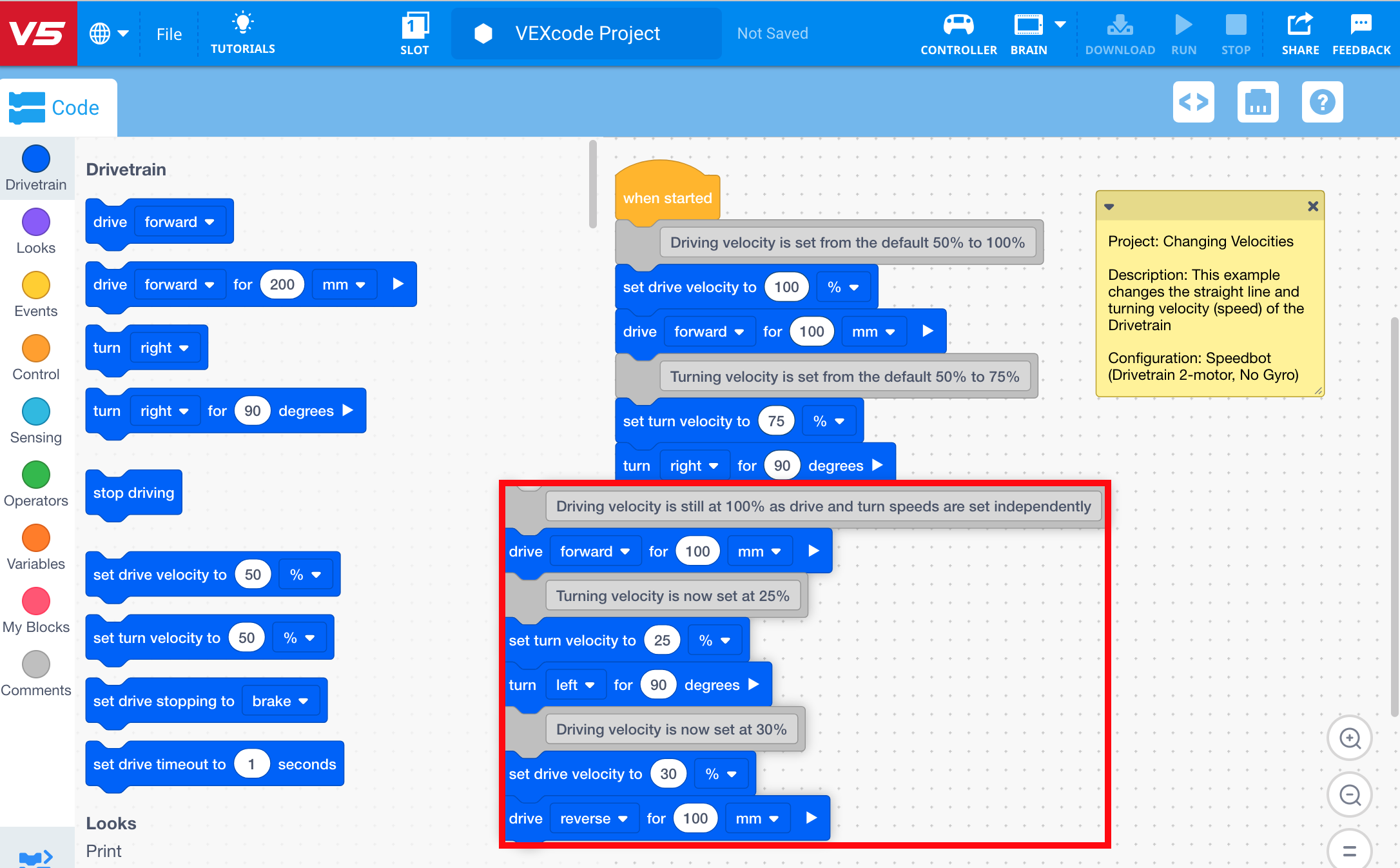

VEXcode V5 com o projeto de exemplo Changing Velocities aberto, incluindo uma descrição do projeto e o código em blocos do projeto. O utilizador modificou o projeto desconectando parte da pilha, e esta alteração está destacada.

Os blocos do projeto base de exemplo serão preenchidos no espaço de trabalho. Estes blocos e seus parâmetros podem ser alterados ou removidos. Blocos adicionais podem ser adicionados para modificar o projeto de exemplo.

Barra de ferramentas VEXcode V5 com o ícone de Download destacado entre os ícones Brain e Run.

Guarde e o exemplo para o experimentar no seu robô.

Usando modelos

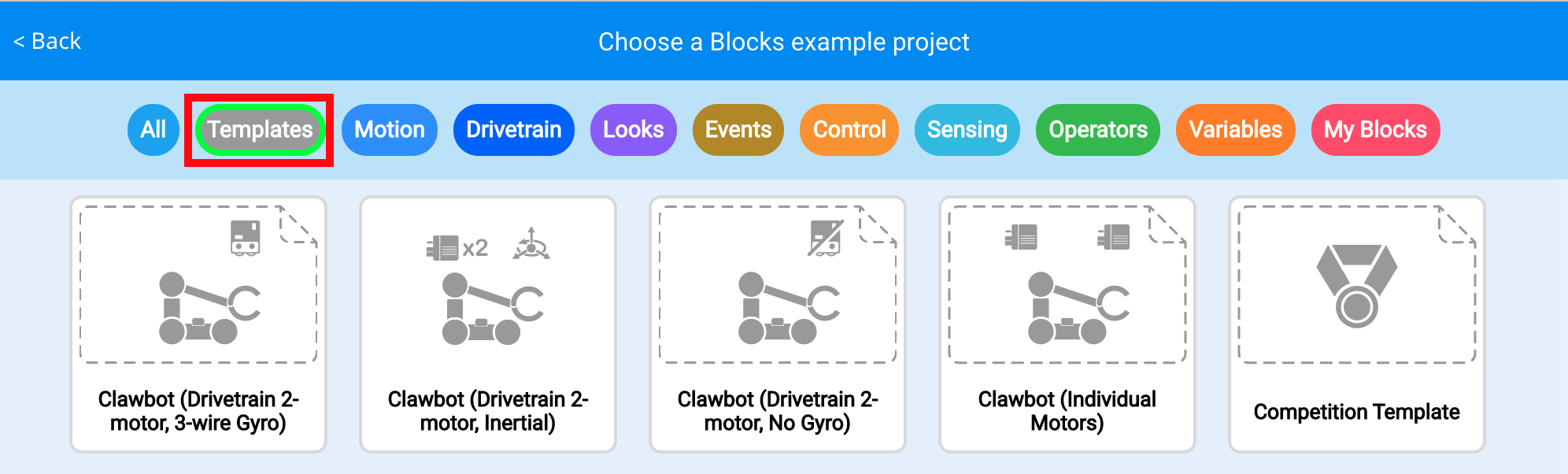

Menu de projetos de exemplo com a categoria Modelos selecionada na barra de filtros.

Há também um tipo especial de exemplo chamado Modelo.

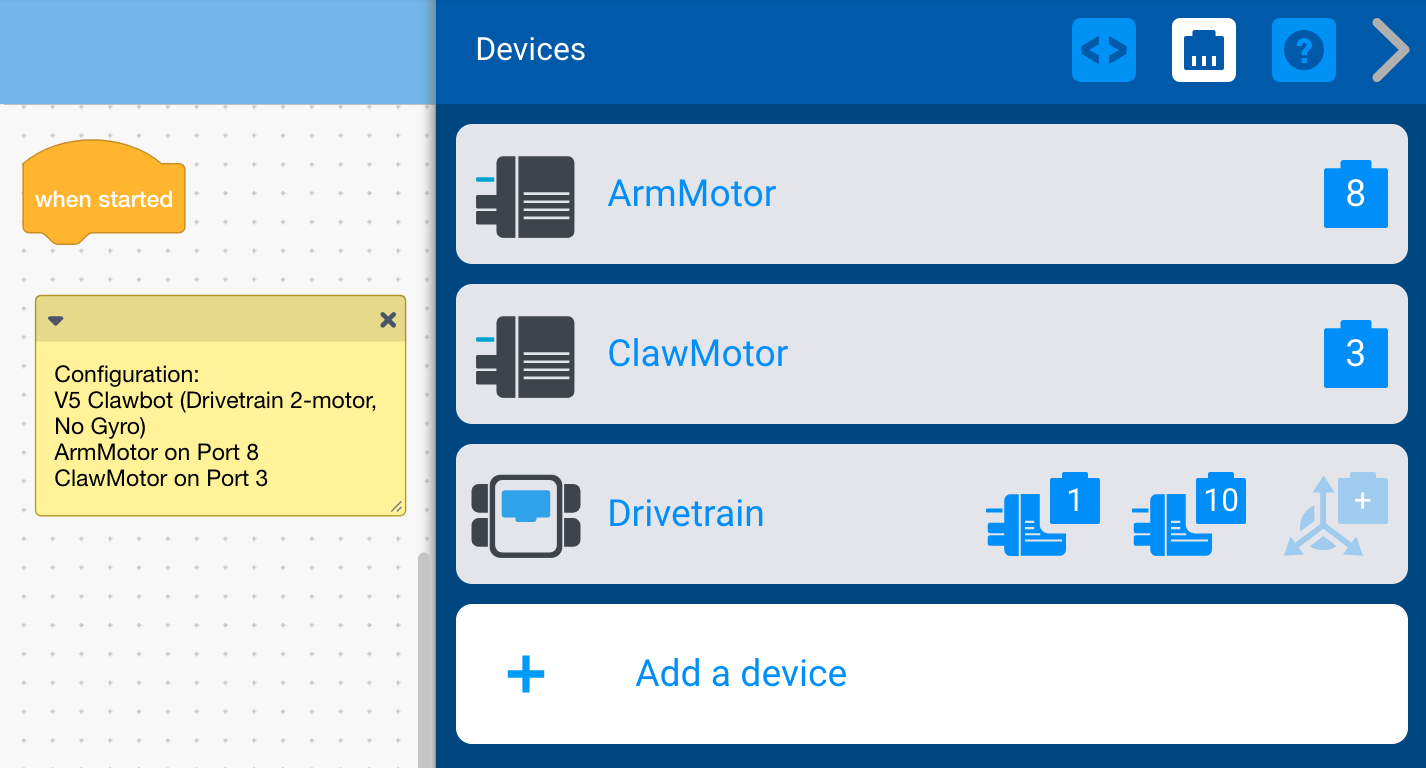

VEXcode V5 com um projeto de exemplo aberto, incluindo dispositivos configurados e uma nota com a descrição do projeto. O menu Dispositivos é aberto na lateral para demonstrar que os dispositivos estão pré-configurados para determinadas portas.

Os modelos possuem um ícone especial e são usados para criar um projeto em branco com uma configuração de dispositivo predefinida.

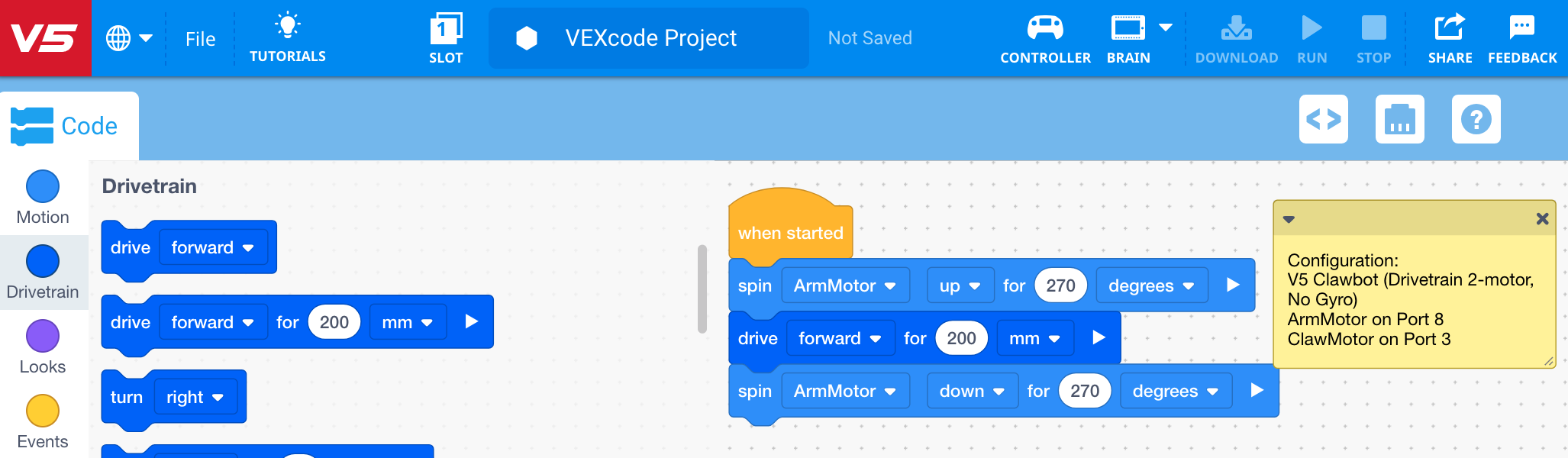

O VEXcode V5 com o projeto de exemplo do modelo de motor Clawbot Drivetrain 2 aberto no Workspace. O utilizador adicionou alguns blocos ao projeto para controlar o motor do braço.

Se estiver usando uma construção de robô padrão, como o Clawbot, um modelo pode ser usado para iniciar rapidamente um novo projeto.

Notas em blocos, exemplos de projetos e modelos

É apresentada uma nota em branco no espaço de trabalho VEXcode, com a mensagem "Diz algo" para incentivar o utilizador a editar o texto.

Cada projeto e modelo de blocos de exemplo contém uma nota na área de trabalho.

VEXcode V5 com o projeto de exemplo Repeating Actions aberto e com a descrição "Nota" destacada.

Em um projeto de exemplo de blocos, a nota fornece um breve resumo do que o projeto faz e também lista a configuração do dispositivo.

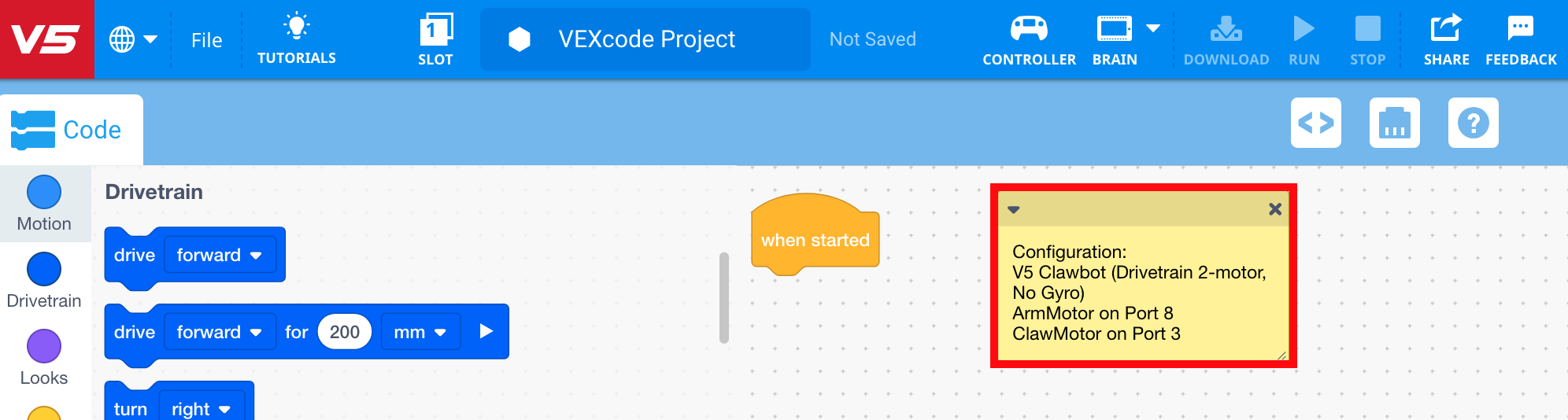

VEXcode V5 com o projeto de modelo de motor Clawbot Drivetrain 2 aberto e com a sua descrição destacada. Este modelo utiliza vários dispositivos, e cada dispositivo está listado na secção Configuração da nota.

Em um modelo, a descrição indica quais dispositivos estão listados na configuração.

As notas podem ser usadas para documentar certas informações em um projeto. Para mais informações sobre as notas, consulte o artigo Notas - Tutoriais.
