Ao trabalhar com VEXcode V5 em um dispositivo (iPad / tablet Android / tablet Amazon Fire), é importante entender como conectar seu dispositivo ao VEX V5 Robot Brain para baixar e executar projetos.

Como conectar o cérebro do robô V5 a um dispositivo

Imagem da bateria do rádio VEX V5 Brain mostrando a conexão da bateria e as especificações do sistema de robótica V5, ilustrando como conectar a bateria ao V5 Brain.

Certifique-se de que o Cérebro do Robô V5 esteja conectado a uma Bateria V5 e a um Rádio V5.

Ilustração do botão liga/desliga do V5 Brain, mostrando a localização e o design do botão liga/desliga no V5 Brain, usado para conectar ao sistema V5.

Ligue o V5 Robot Brain pressionando o botão liga / desliga.

Interface de configurações para conexão ao V5 Brain, exibindo opções e configurações para preferências do usuário em um layout claro.

Selecione 'Configurações' na tela do V5 Robot Brain para verificar o tipo de rádio. O tipo de rádio deve ser definido como Bluetooth para que a conexão seja bem-sucedida.

Diagrama da conexão do tipo rádio VEXnet ao cérebro VEX V5, ilustrando as portas e a configuração para integração adequada em projetos de robótica.

A janela de diálogo Configurações será aberta. Procure o tipo de rádio no canto inferior esquerdo. Se o Tipo de Rádio estiver configurado para VEXnet, mude para Bluetooth pressionando a área Tipo de Rádio.

Botão rotulado 'OK' para confirmar as alterações no processo de conexão do VEX V5 Brain, ilustrando a etapa final da configuração.

Um prompt aparecerá para confirmar a alteração do tipo de rádio. Selecione 'Ok' para confirmar a alteração.

Tipo de rádio Bluetooth para o sistema de robótica VEX V5, ilustrando o design do dispositivo e os recursos de conexão para integração com o V5 Brain.

Certifique-se de que o tipo de rádio exiba que agora está conectado via Bluetooth.

Diagrama mostrando as configurações de dados de rádio em um VEX V5 Brain, ilustrando como conectar o Brain a um módulo de rádio para comunicação.

Certifique-se de que os dados de rádio estejam configurados como 'Ativado'.

Captura de tela da interface de configurações do VEX V5 mostrando opções para conexão ao Brain, incluindo configurações de rede e recursos de gerenciamento de dispositivos.

Verifique o ícone de conexão. Assim que o tipo de rádio estiver definido como Bluetooth e os dados do rádio estiverem ativados, o ícone de conexão exibirá 'BD'.

Janela de diálogo de configurações do V5, exibindo opções para conexão ao Brain, incluindo definições de configuração e indicadores de status de conexão.

Nota: Se o Tipo de Rádio estiver definido como VEXnet, o ícone de conexão exibirá 'V.'

Ícone VEXcode V5, representando o software usado para programar sistemas VEX Robotics V5, apresentado na seção "Conectar ao cérebro" da Descrição da categoria V5.

Inicie o VEXcode V5 no seu dispositivo.

Imagem mostrando o processo de conexão com o VEX V5 Brain, ilustrando os componentes e a configuração necessários para estabelecer um link entre o robô e a unidade cerebral.

Ao iniciar o VEXcode V5, você poderá receber uma solicitação para verificar o uso do Bluetooth. Selecione 'OK'.

Nota: se você não estiver recebendo uma solicitação para permitir o Bluetooth, verifique as configurações de Bluetooth no seu dispositivo para garantir que ele esteja ativado.

Ícone que representa a conexão com o VEX V5 Brain, ilustrando o processo de vinculação de dispositivos para programação e controle.

Selecione o ícone 'Cérebro' na barra de ferramentas.

Diagrama ilustrando como conectar o VEX V5 Brain a vários componentes, incluindo motores e sensores, com conexões rotuladas para compreensão clara no contexto da robótica V5.

Uma lista de V5 Robot Brains disponíveis aparecerá. Selecione o nome do Cérebro ao qual você deseja se conectar.

Diagrama ilustrando como conectar ao VEX V5 Brain, apresentando portas e conexões rotuladas para sensores e motores.

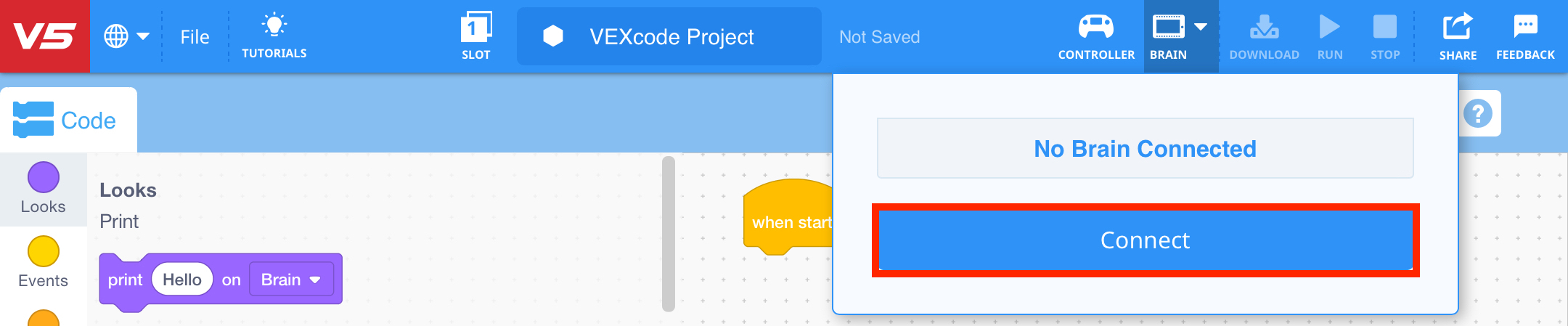

Assim que um Cérebro for escolhido, selecione 'Conectar'.

Ilustração mostrando como conectar ao cérebro VEX V5, apresentando portas e conexões rotuladas para vários componentes em uma configuração de robótica.

Veja o código de conexão de rádio que será exibido na tela do cérebro.

Captura de tela do código de conexão de rádio do VEX V5, mostrando opções de conexão e configurações para conectar ao Brain, ilustrando o processo de estabelecimento de uma conexão de rádio.

Digite o código de conexão de rádio na tela do V5 Brain e selecione 'Enviar'.

Imagem mostrando o processo de envio de um código de conexão de rádio para robôs V5, ilustrando as etapas de conexão com o componente cerebral.

O ícone do Cérebro ficará laranja e uma mensagem 'Conectando a:' aparecerá enquanto o Cérebro estiver se conectando.

Diagrama ilustrando o processo de conexão ao V5 Brain, apresentando componentes e conexões rotulados para maior clareza no processo de configuração.

Assim que o Cérebro estiver conectado, o ícone ficará verde.

Ilustração de um cérebro de robô verde, simbolizando conectividade e funcionalidade, relacionada à descrição da categoria V5 e à seção sobre conexão com o cérebro.

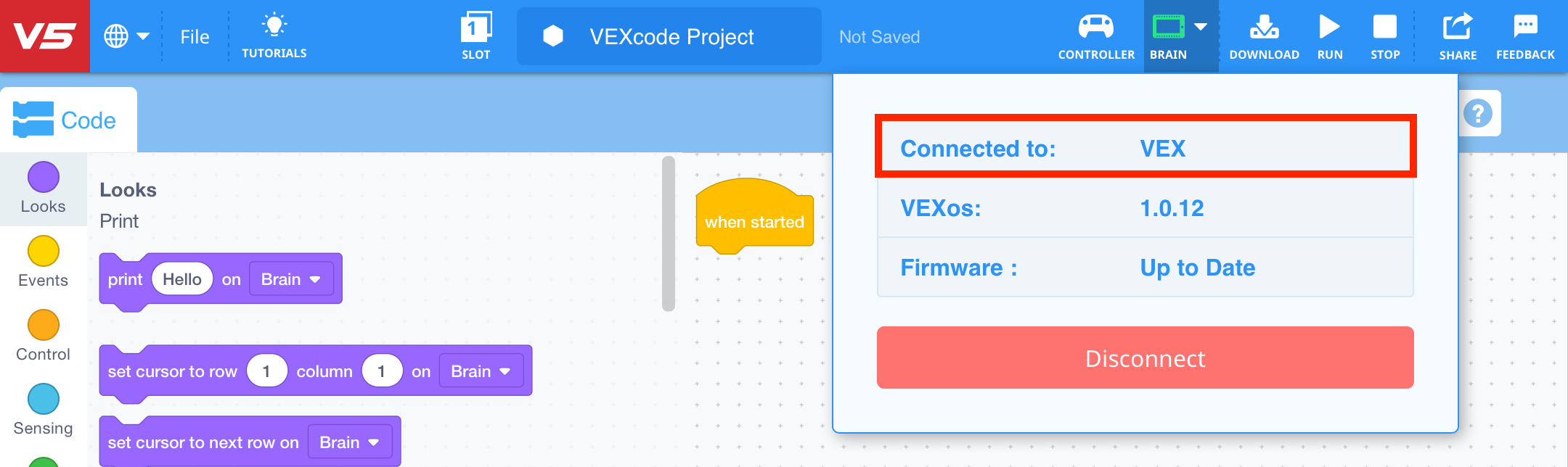

A mensagem na janela dirá 'Conectado a:' e listará o nome do V5 Brain que está conectado ao dispositivo.

Diagrama mostrando como conectar componentes do VEX V5 ao cérebro, ilustrando portas e conexões para configuração correta.

Nota: o ícone de conexão exibirá 'D' no canto superior direito da tela do Brain quando o V5 Robot Brain estiver conectado ao dispositivo.

Diagrama ilustrando o processo de conexão com o Brain no sistema V5, destacando os principais componentes e seus relacionamentos para configuração e integração eficazes.

Para se desconectar de um Brain, selecione 'Desconectar'.

Nota: se você seguiu todas as etapas e a conexão ainda não funciona, verifique as configurações de Bluetooth do seu dispositivo para garantir que ele esteja ligado.

Nota para equipes de competição: O sistema Field Control só funciona com o rádio VEXnet. Se o rádio tiver sido alterado para Bluetooth para fins de programação, será necessário alterá-lo novamente antes de competir em campo.
