Usando a interface de usuário do Robot Brain V5

Cérebro Robô V5 - Interface do Usuário

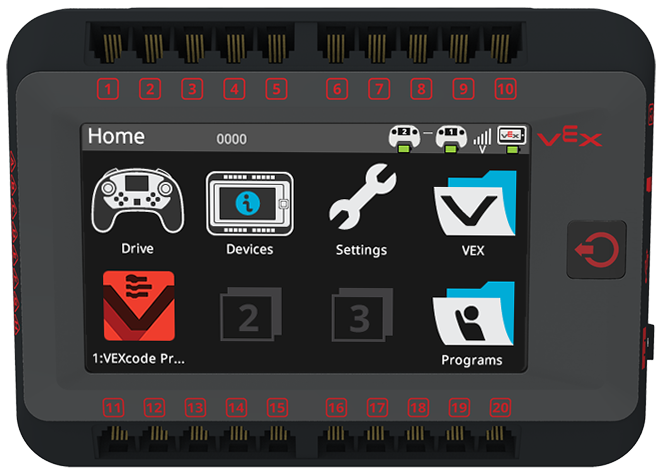

Interfaces de usuário simples com tela sensível ao toque são familiares a quase todos, tornando o V5 mais acessível. O V5 Robot Brain possui uma tela sensível ao toque colorida de 4,25” com 480 x 272 pixels.

cérebro

Os recursos da interface do usuário incluem o seguinte:

  • Selecione e execute um dos 8 programas de usuário
  • Execute programas VEX integrados
  • Acessando listas de ligações de programas
  • Acessando os controles do programa
  • Execute partidas práticas
  • Alterar idiomas
  • Selecione temas e luz de fundo
  • Rotação da tela e muito mais...

interface de usuário

Os programadores também podem fazer uso da tela sensível ao toque com a capacidade de desenhar pixels, linhas, retângulos e círculos, juntamente com a cor da linha, largura e controle de preenchimento. Fontes multi-tamanhos e multilíngues em qualquer cor estão integradas. Os programas do usuário utilizam de forma rápida e eficiente a memória interna com buffer duplo, e o FPGA lida com a atualização da tela a incríveis 60 Hz.

A flexibilidade pode ser encontrada em todos os aspectos do Cérebro Robô V5:

  • Motores inteligentes
  • Sensores inteligentes
  • Sensores analógicos
  • Sensores digitais
  • Expansão do cartão microSD
  • Diagnóstico a bordo
  • Listas de fiação de dispositivos
  • Mapas de controlador
  • Verificação automática de fiação
  • Atualizações automáticas de firmware do dispositivo

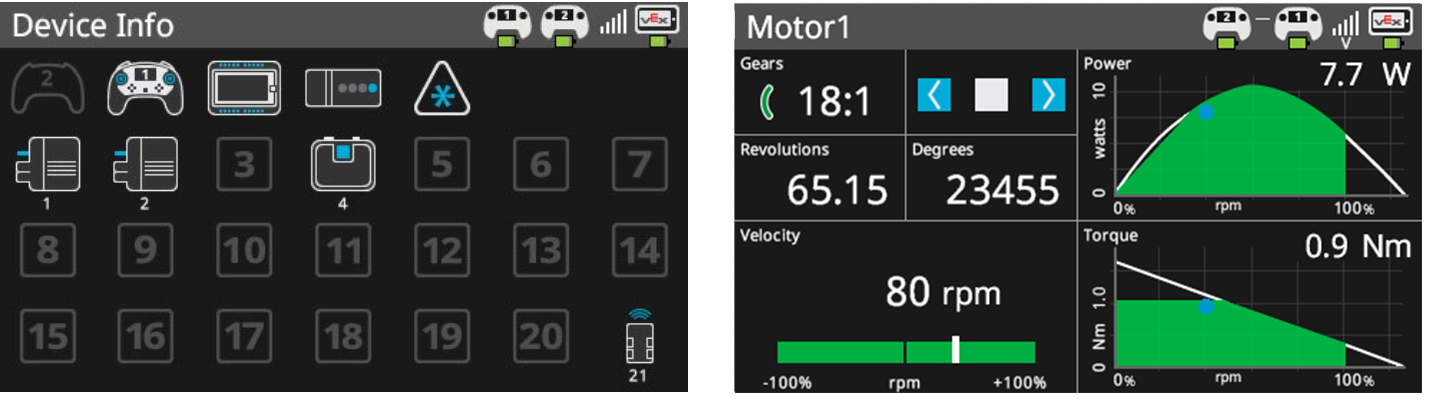

Informações do dispositivo e motor

Os painéis são um dos avanços mais notáveis ​​do V5. Há um painel integrado para cada sensor e dispositivo conectado, desde interruptores e potenciômetros até motores e bateria. Os painéis fornecem uma capacidade incrível de ensino e diagnóstico, permitindo que você veja em tempo real o que o sensor está realmente fazendo e como são os dados para essa ação.
