Usando a ferramenta de crimpagem V5 para fazer cabos inteligentes V5 de comprimento personalizado – Biblioteca VEX

A montagem de seus próprios cabos inteligentes V5 de comprimento personalizado oferece grande flexibilidade para a localização de sensores e/ou motores, além de permitir o gerenciamento eficiente de cabos.

Materiais necessários

Os suprimentos necessários para montar cabos inteligentes V5 de comprimento personalizado incluem:

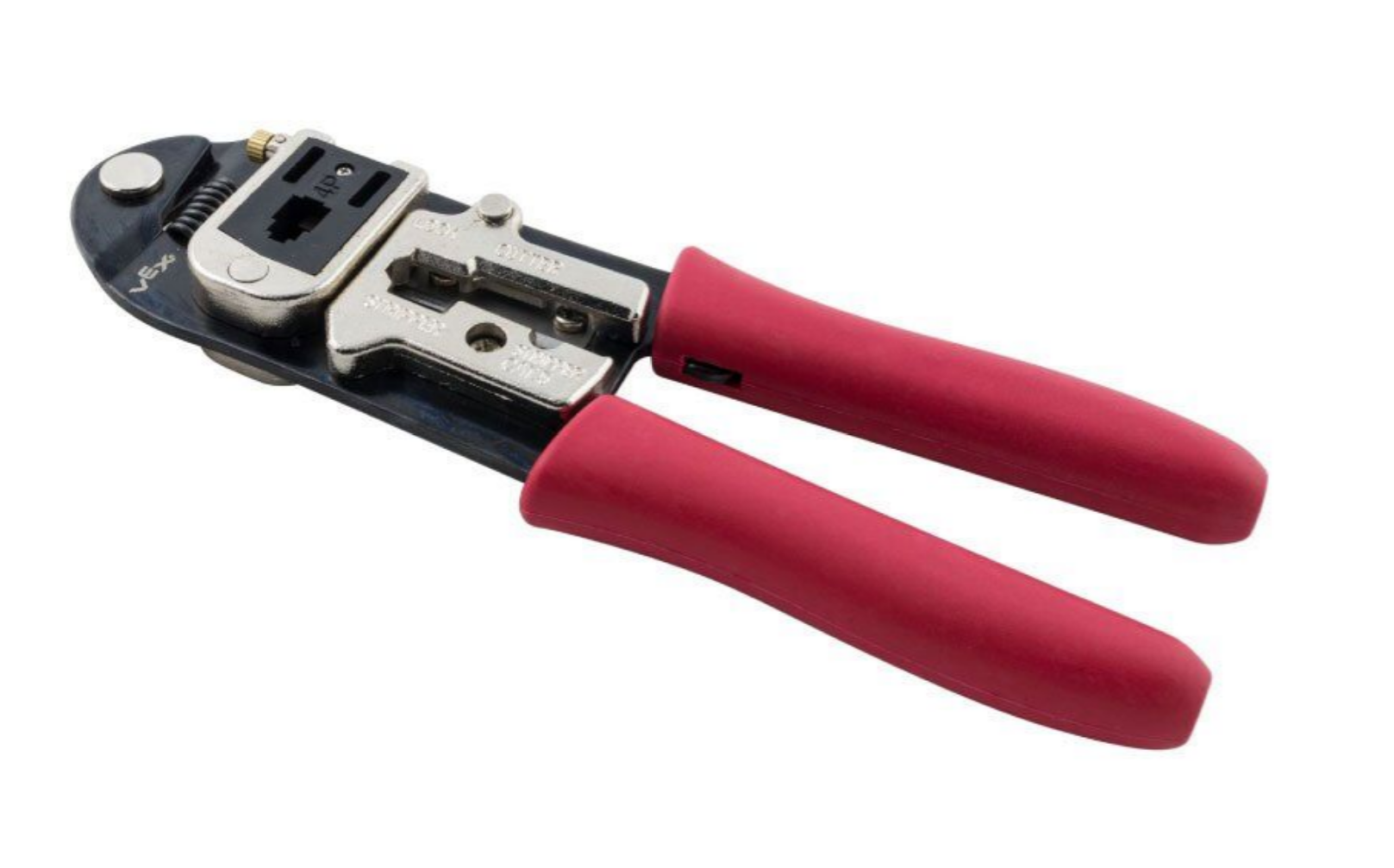

Ferramenta de cravação de cabos inteligente V5.

Ferramenta de crimpagem de cabo inteligente V5 (276-5773)

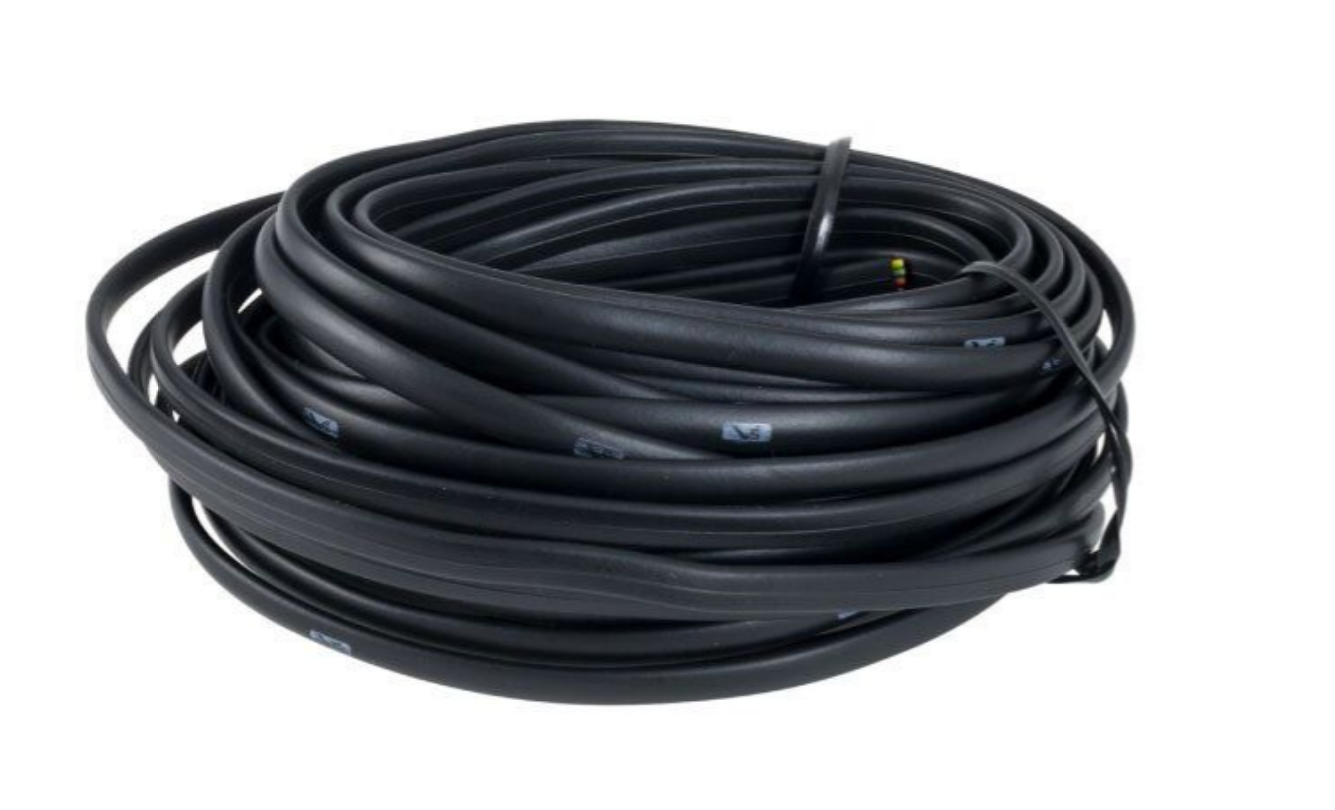

Cabo inteligente V5 - Peça em stock.

Estoque de cabo inteligente V5 (276-5774)

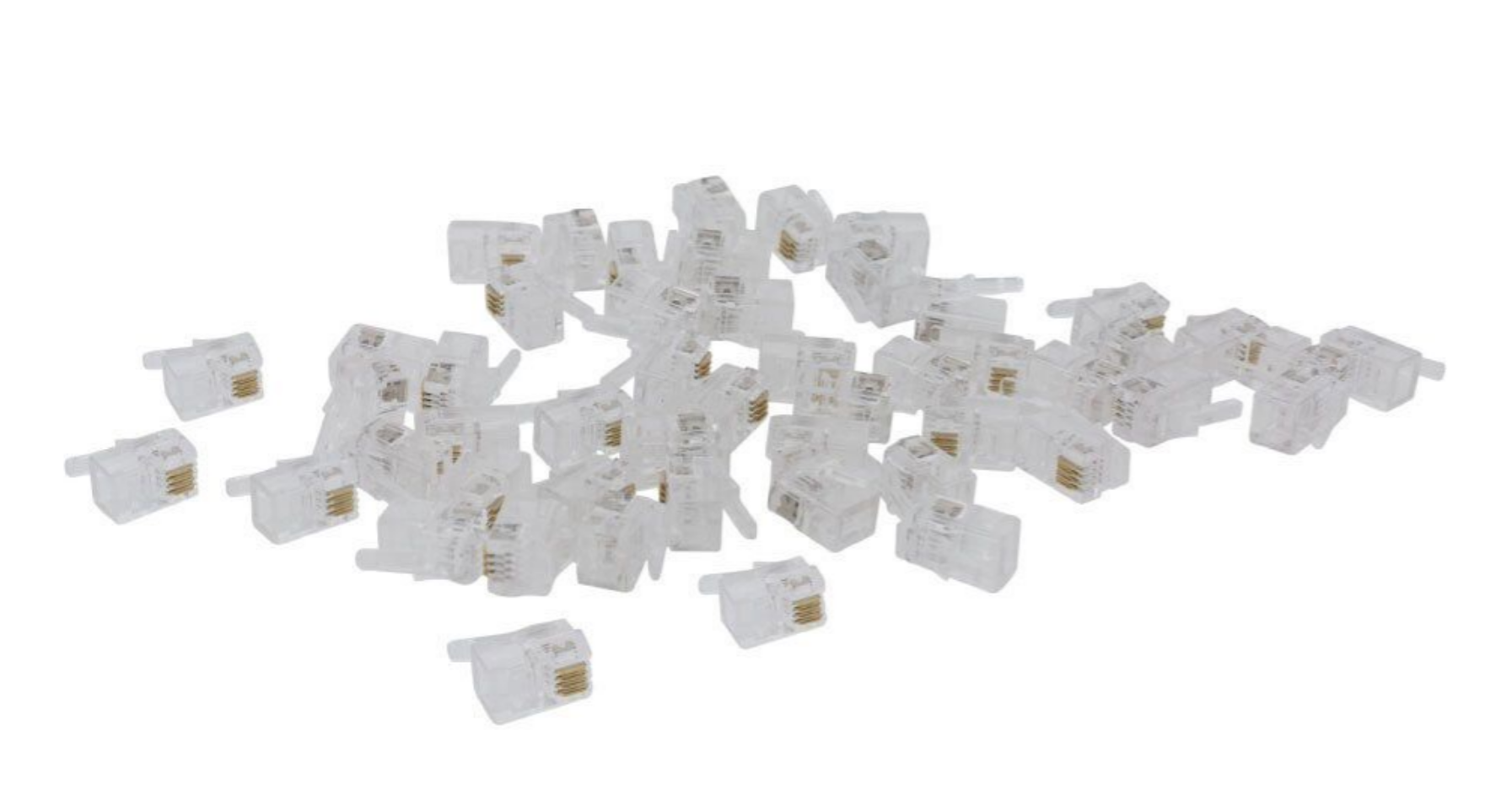

Conector de cabo inteligente V5.

Conectores de cabo inteligentes V5 (276-5775)

Ícone de desenho animado de um marcador.

Um marcador ou outro utensílio de escrita usado para marcar o local de corte no cabo.

Nota: Algumas strings são úteis, mas não são obrigatórias.

Medição e corte do cabo inteligente V5

Está a ser utilizado um fio para medir a distância entre as duas Smart Ports, pois é mais fácil trabalhar com ele do que com o próprio cabo.

Disponha o cabo inteligente V5 entre a porta inteligente no V5 Brain e uma porta inteligente em um dispositivo.

O cabo pode ser rígido e difícil de instalar. Nesse caso, uma opção é usar um pedaço de barbante para medir a distância entre as duas Smart Ports.

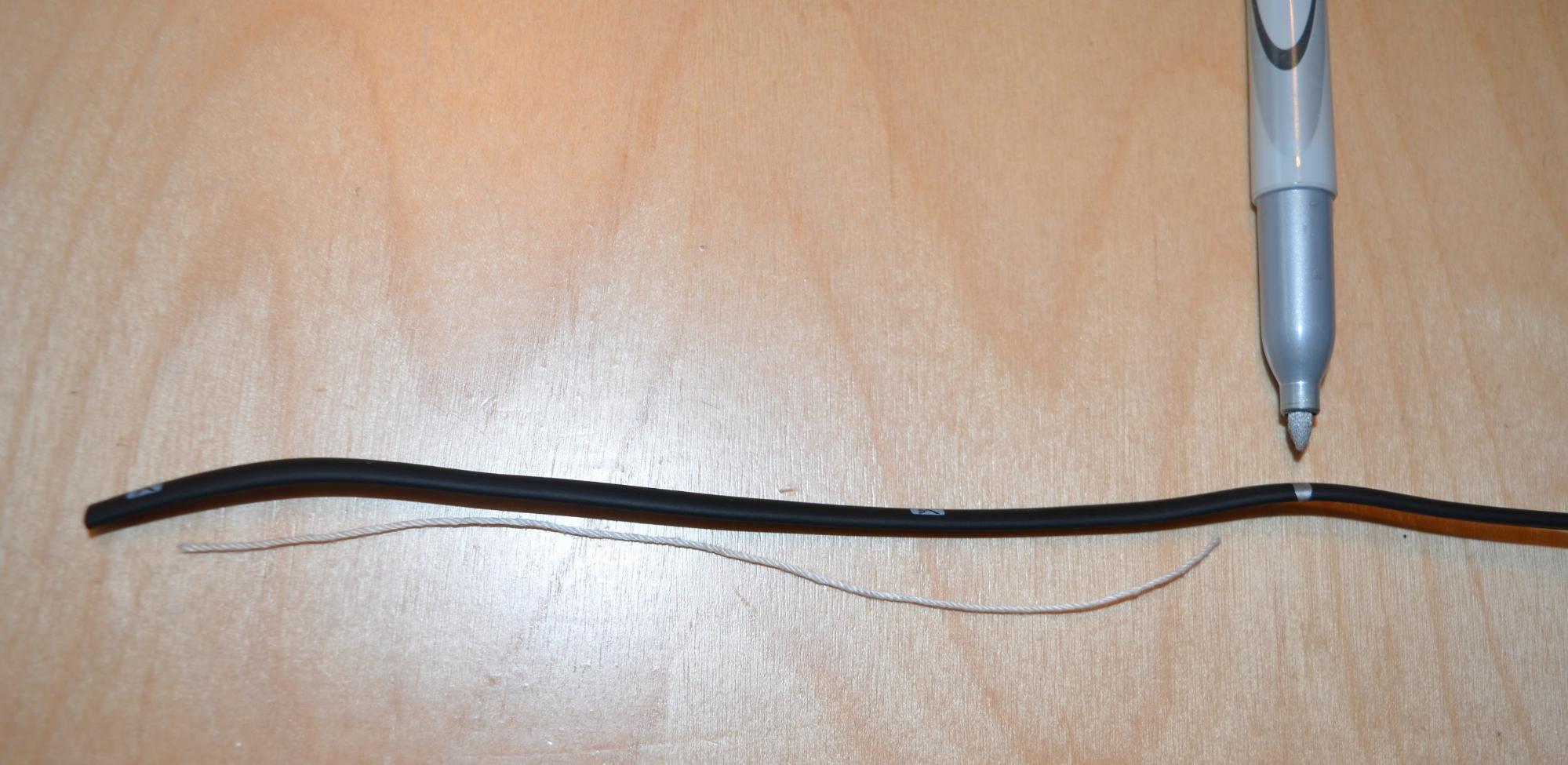

Um pedaço de cordel cortado é colocado ao lado de um pedaço de cabo, e um marcador é utilizado para transferir a medida do cordel para o próprio cabo. Foi deixado um espaço de aproximadamente meia polegada de cada lado para acomodar os conectores.

Depois de medido o comprimento do cabo, deixe um pouco de espaço extra em cada extremidade para os conectores. Em seguida, usando o marcador ou outro utensílio de escrita, marque o local no cabo onde ele deverá ser cortado.

Outra opção é cortar um pedaço de barbante no comprimento necessário para o cabo. Em seguida, coloque o barbante próximo ao cabo para medir a distância, deixando um pouco a mais em cada ponta para os conectores antes de marcar o local do corte.

A ferramenta de cravação de cabos V5 Smart é mostrada com o seu pino de bloqueio destacado.

Se a sua ferramenta de crimpagem estiver travada, aperte as alças ou puxe o pino de travamento.

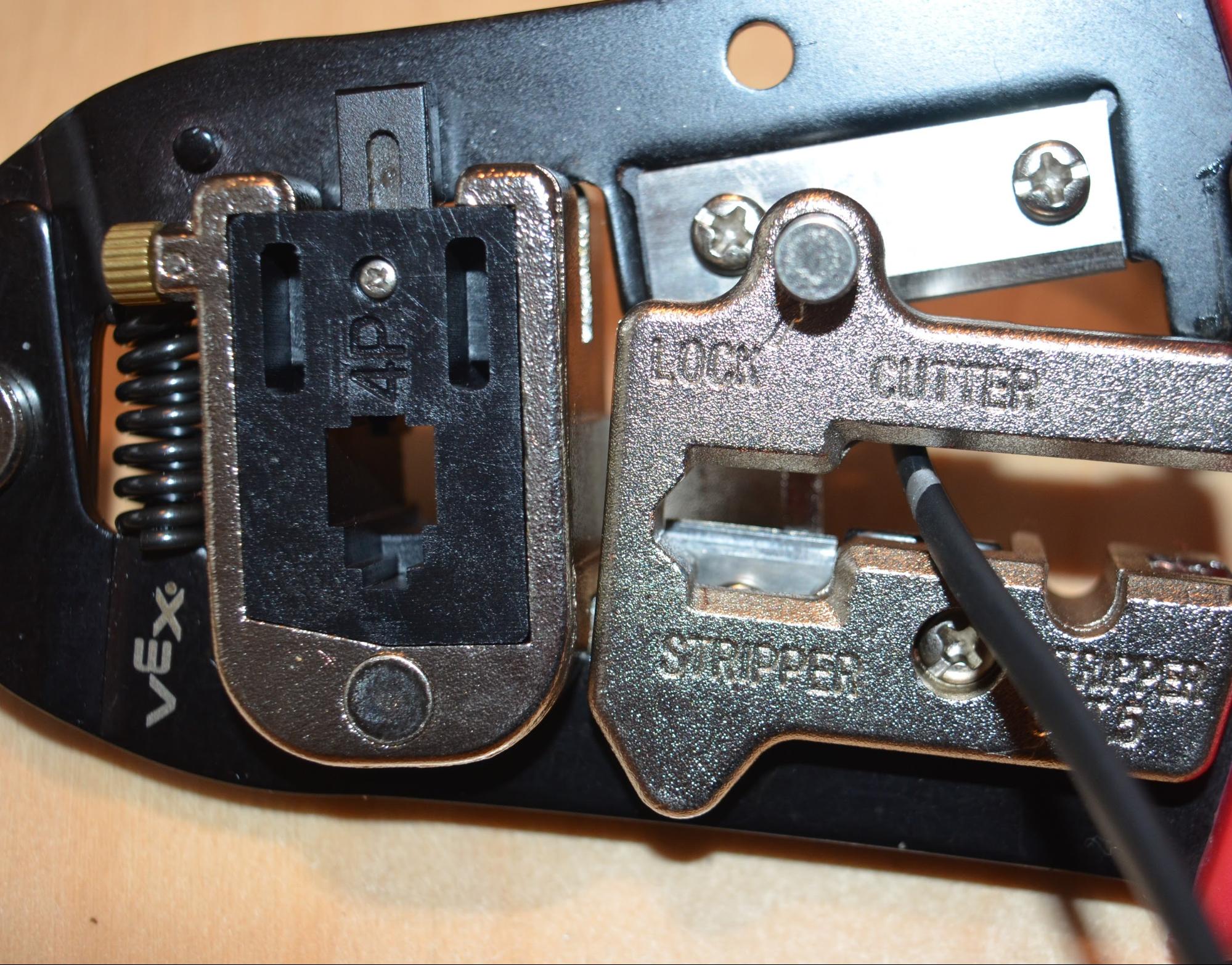

O cabo V5 é inserido na secção de corte da ferramenta de cravação até ao comprimento marcado do cabo. Uma vez que o cabo esteja no lugar, as pegas podem ser apertadas para o cortar.

Insira o cabo no comprimento desejado na seção de corte da ferramenta e alinhe o cabo para que o corte fique quadrado. Aperte as alças até que o cabo esteja totalmente cortado.

Removendo as extremidades da caixa preta do cabo inteligente V5

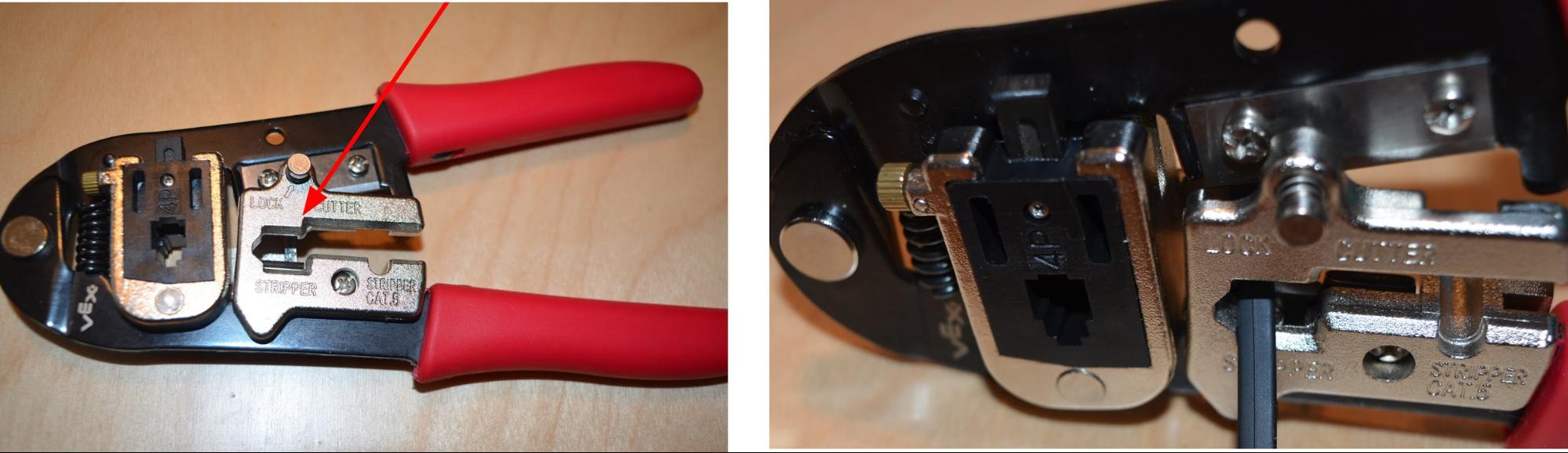

Duas imagens lado a lado. A imagem da esquerda mostra a parte desencapadora da ferramenta de cravação, e uma seta destaca a sua localização. A imagem da direita mostra uma das extremidades de um cabo inserida na secção de descarnagem da ferramenta de cravação. Uma vez que o cabo esteja no lugar, as pegas podem ser apertadas para desencapar a ponta do cabo.

Insira uma extremidade do cabo na parte decapante da ferramenta. Certifique-se de inserir o cabo no lado correto da ferramenta de crimpagem.

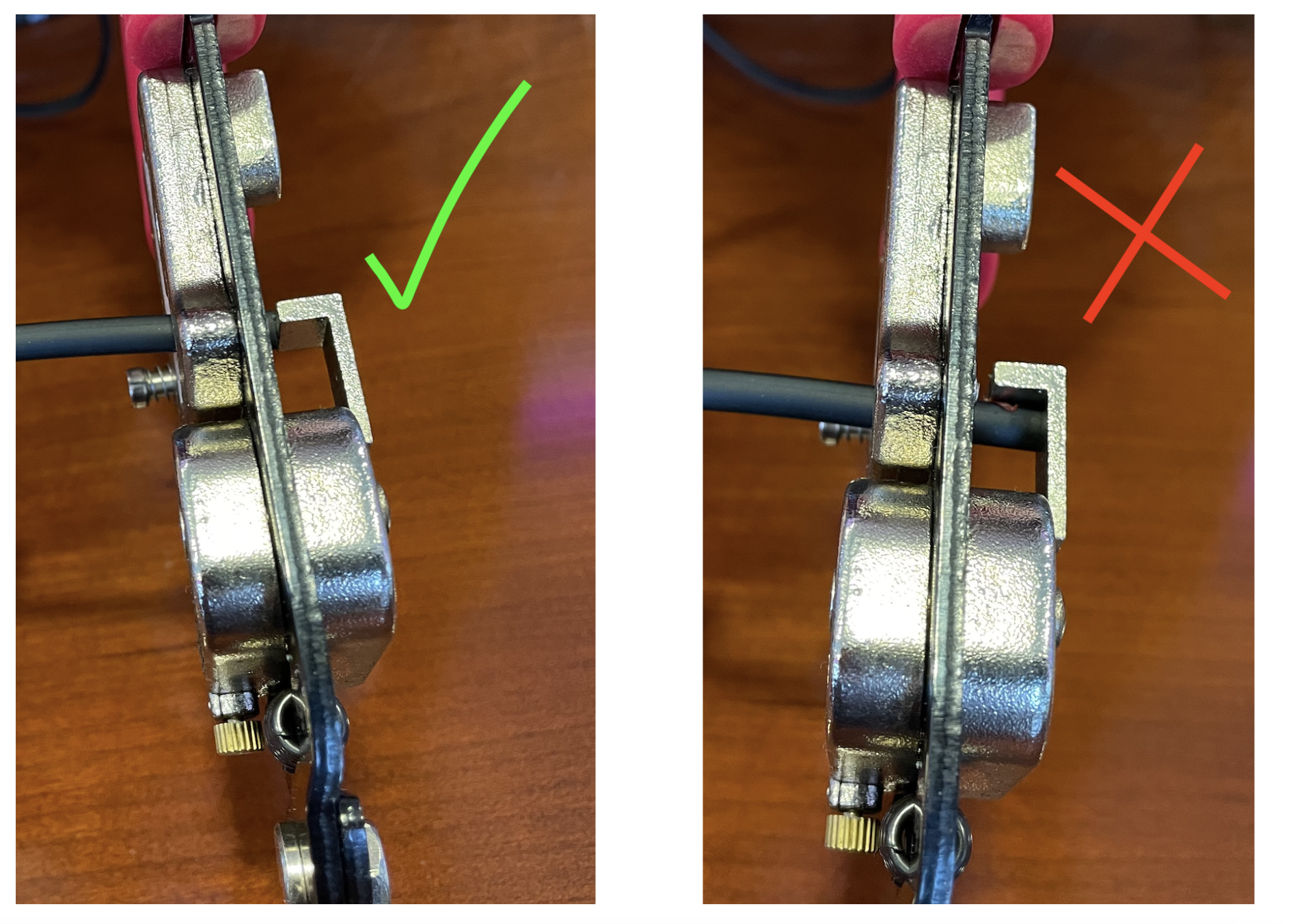

Duas vistas superiores de uma das extremidades de um cabo a ser descarnada com a ferramenta de cravação. Existe uma marca de verificação à esquerda indicando que o cabo está alinhado com a extremidade do medidor de profundidade, e não totalmente recuado. Existe um X à direita indicando que o cabo foi empurrado para além da extremidade do medidor de profundidade.

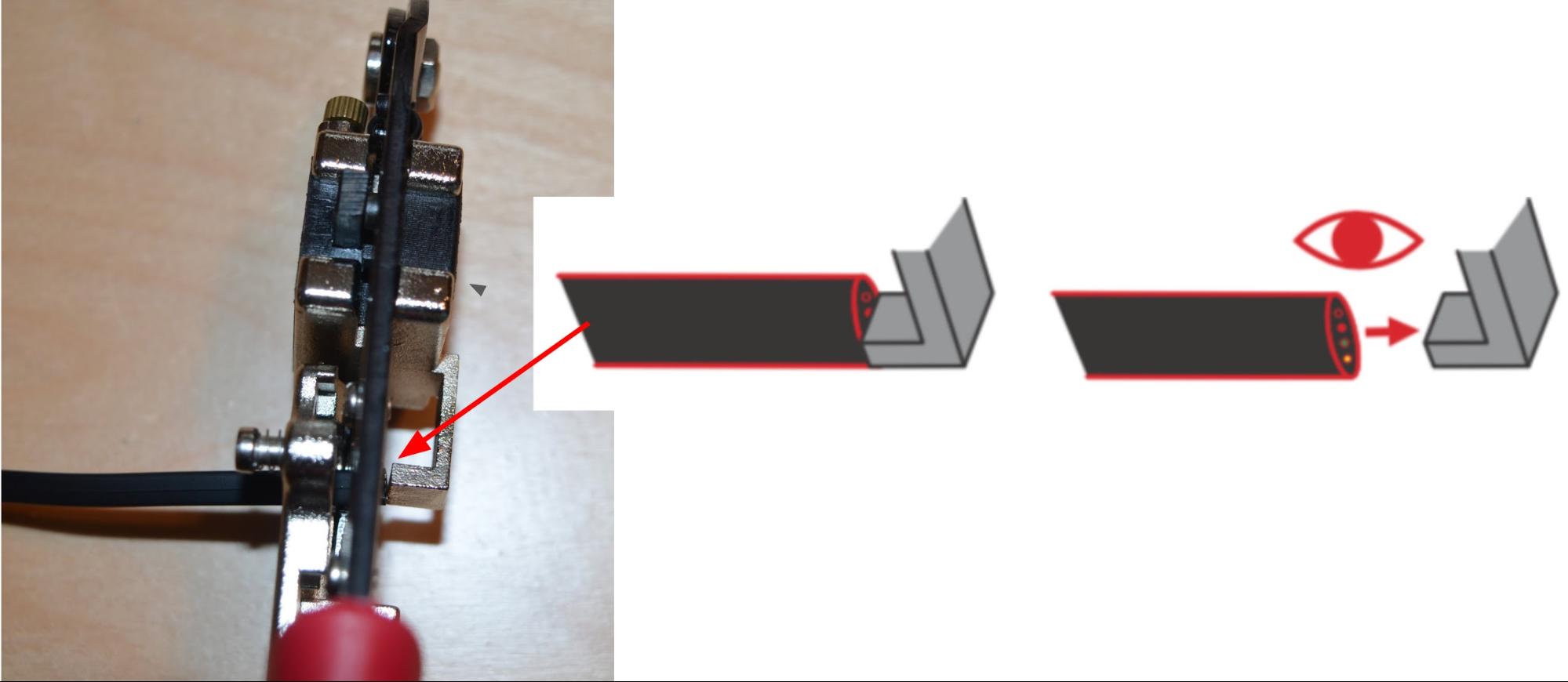

Alinhe o cabo para que fique nivelado com a extremidade do medidor de profundidade na parte traseira da ferramenta.

o cabo totalmente para trás. Certifique-se de parar na rolha, ou você removerá muito do invólucro.

Assim que o cabo estiver inserido e encostado no batente, aperte os cabos da ferramenta.

Pode ser útil mexer o cabo enquanto as alças são pressionadas. Isso ajudará a soltar o invólucro preto.

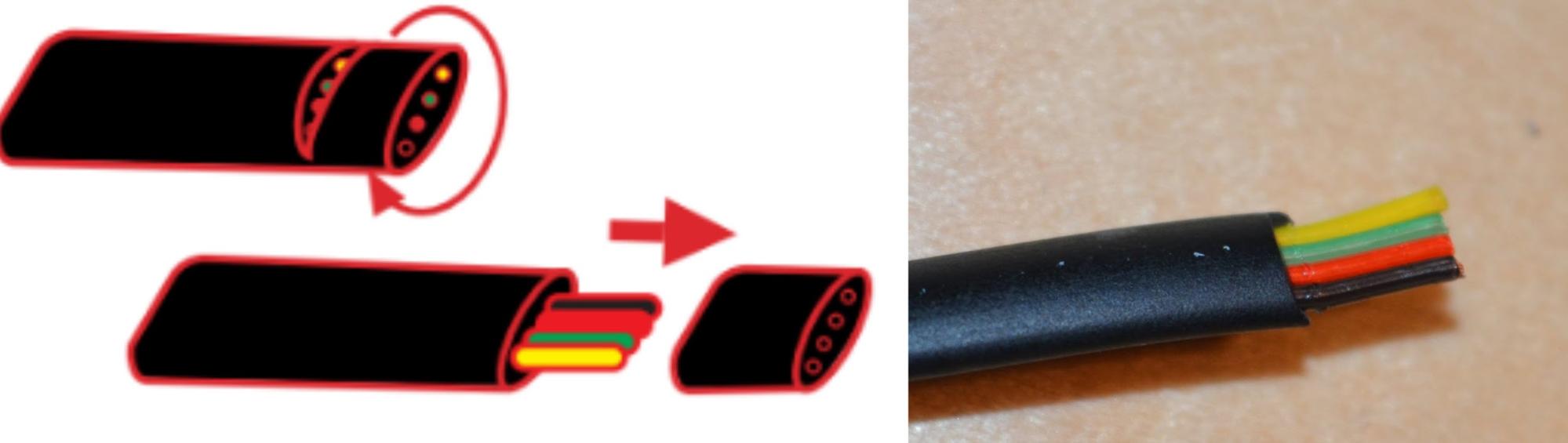

O diagrama mostra um cabo com a extremidade quase totalmente descarnada e, em seguida, uma seta indicando que a capa descarnada pode ser puxada para a remover. A imagem da direita mostra um cabo com uma das extremidades devidamente descarnada.

Mova suavemente o invólucro preto externo para frente e para trás até que ele se solte e possa ser removido.

Tenha cuidado para não puxar ainda mais os fios internos ao remover a caixa preta.

Repita as duas etapas anteriores para o outro lado do cabo.

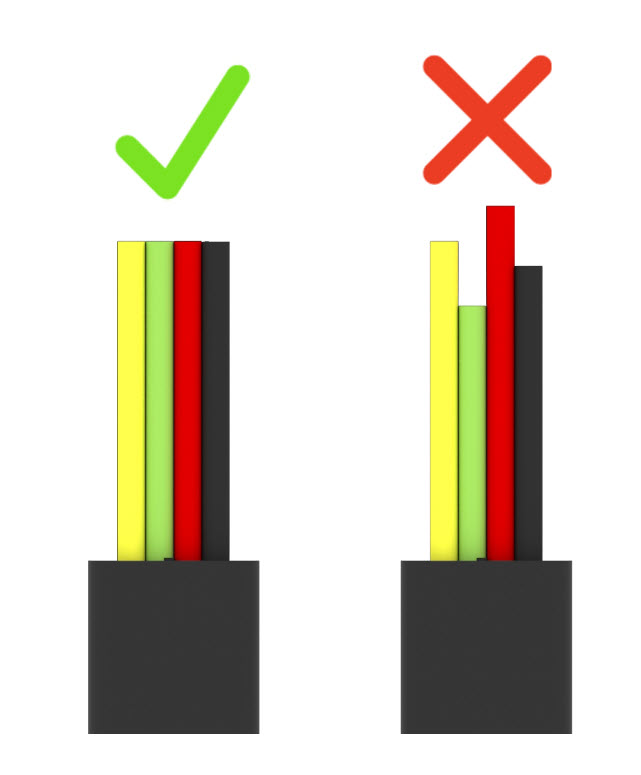

Diagrama que mostra que um cabo descarnado corretamente terá fios coloridos de comprimento uniforme, enquanto um cabo descarnado incorretamente terá fios de cores diferentes.

Depois que ambos os lados do cabo forem cortados, certifique-se de que todos os fios coloridos estejam alinhados.

Alinhamento adequado dos conectores

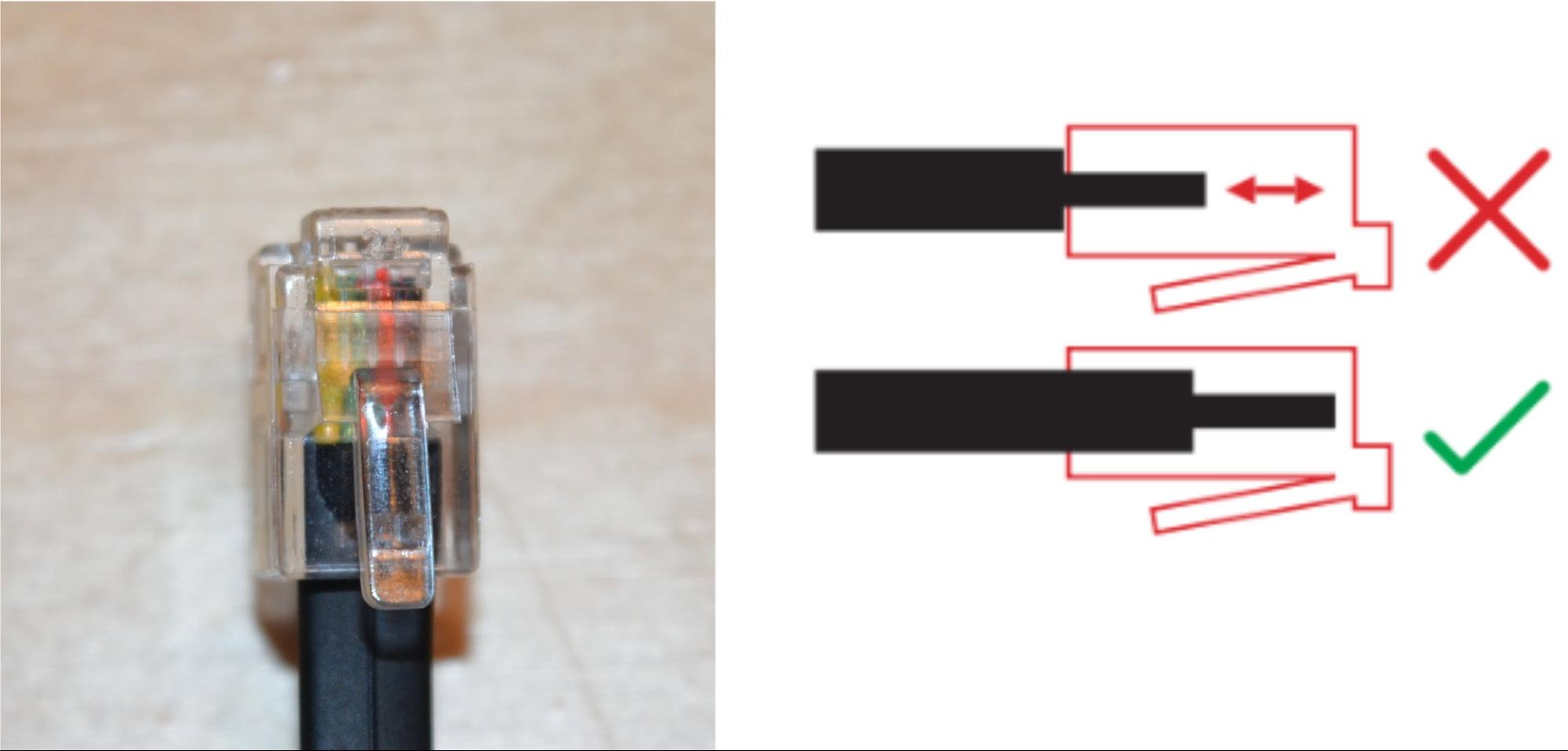

Imagem de grande plano de um conector de cabo fixado à extremidade de um cabo descarnado. O diagrama da direita mostra que um conector de cabo instalado incorretamente apresentará um espaço entre os fios coloridos e a extremidade do conector, enquanto um conector de cabo instalado corretamente terá os fios coloridos alinhados com a extremidade do conector.

Insira uma extremidade do cabo totalmente no conector do cabo. Certifique-se de que todos os quatro fios (amarelo, verde, vermelho e preto) se estendam até a extremidade do conector.

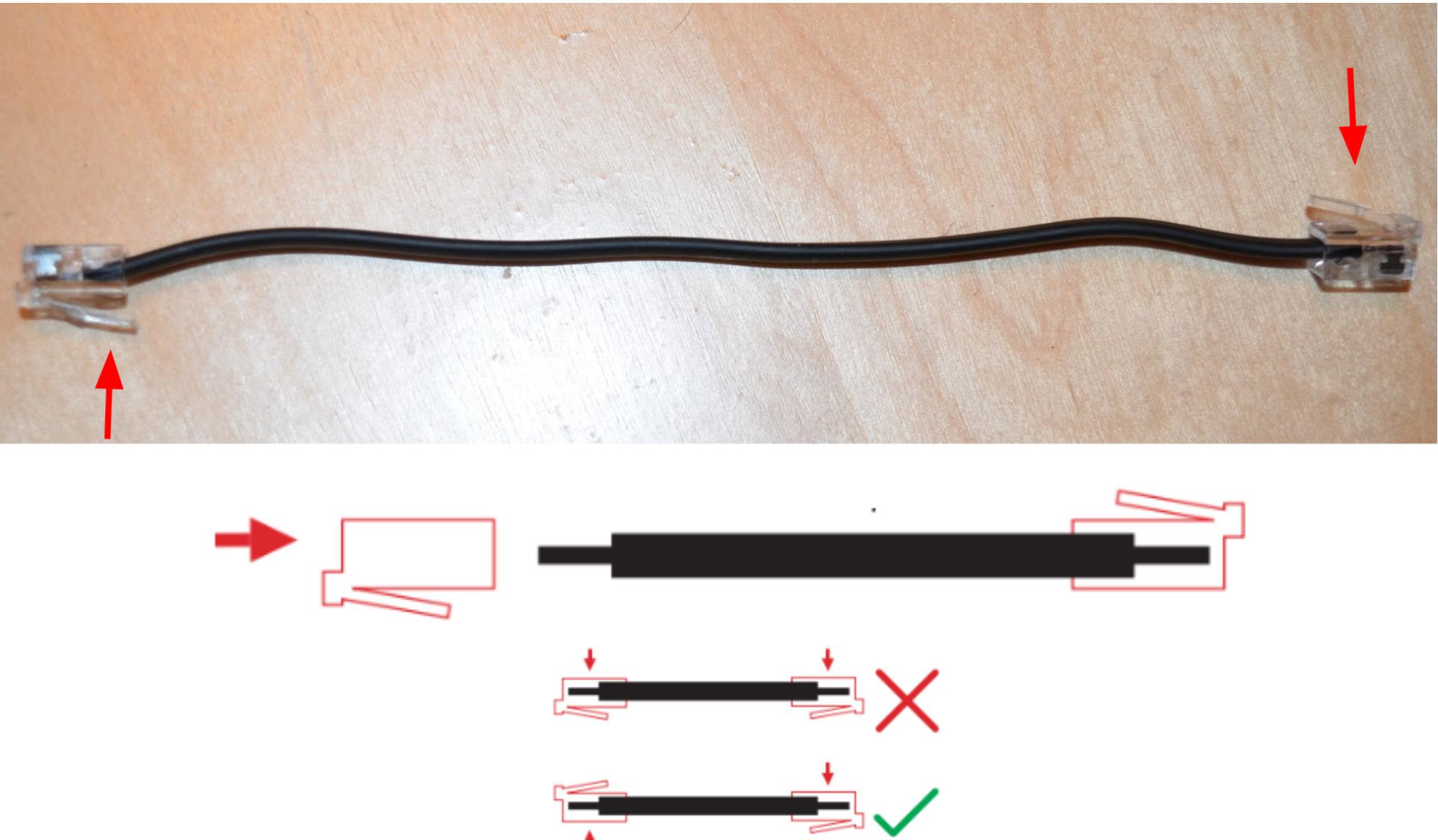

Um cabo com um conector em cada extremidade é colocado sobre uma mesa. O cabo está estendido em linha reta e sem torções, e os conectores do cabo estão posicionados em sentidos opostos. O esquema abaixo indica que um cabo correto terá conectores virados em sentidos opostos, enquanto um cabo incorreto terá conectores virados na mesma direção.

Vire o cabo 180 graus e insira totalmente os quatro fios do outro lado do cabo em outro conector de cabo.

Certifique-se de que as abas de travamento estejam alinhadas de forma que fiquem em lados opostos do cabo.

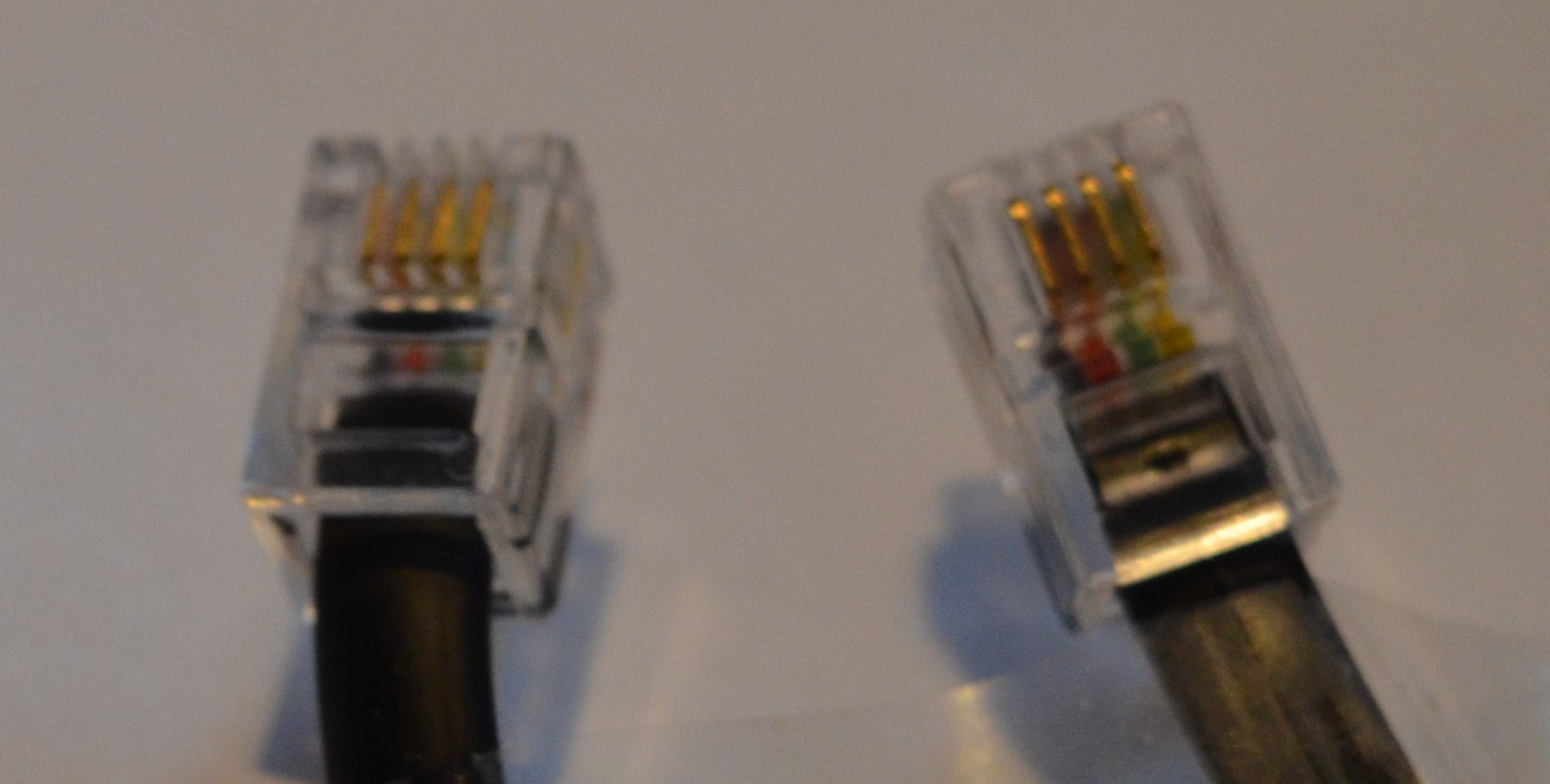

Imagem aproximada das duas extremidades de um cabo para realçar que os conectores estão orientados em lados opostos.

Ao alinhar as abas de travamento de forma que fiquem em lados opostos do cabo, isso garantirá que a ordem das cores dos fios será a mesma da esquerda para a direita em ambas as extremidades.

O esquema mostra um cabo corretamente descarnado com parte da sua cobertura inserida no conector do cabo. Um cabo descascado incorretamente também é mostrado com demasiada capa removida, de modo a que nenhuma parte da capa fique dentro do conector do cabo.

Certifique-se de que a caixa preta esteja inserida no conector transparente. Os fios coloridos não devem ficar expostos.

Crimpagem e verificação de conexão

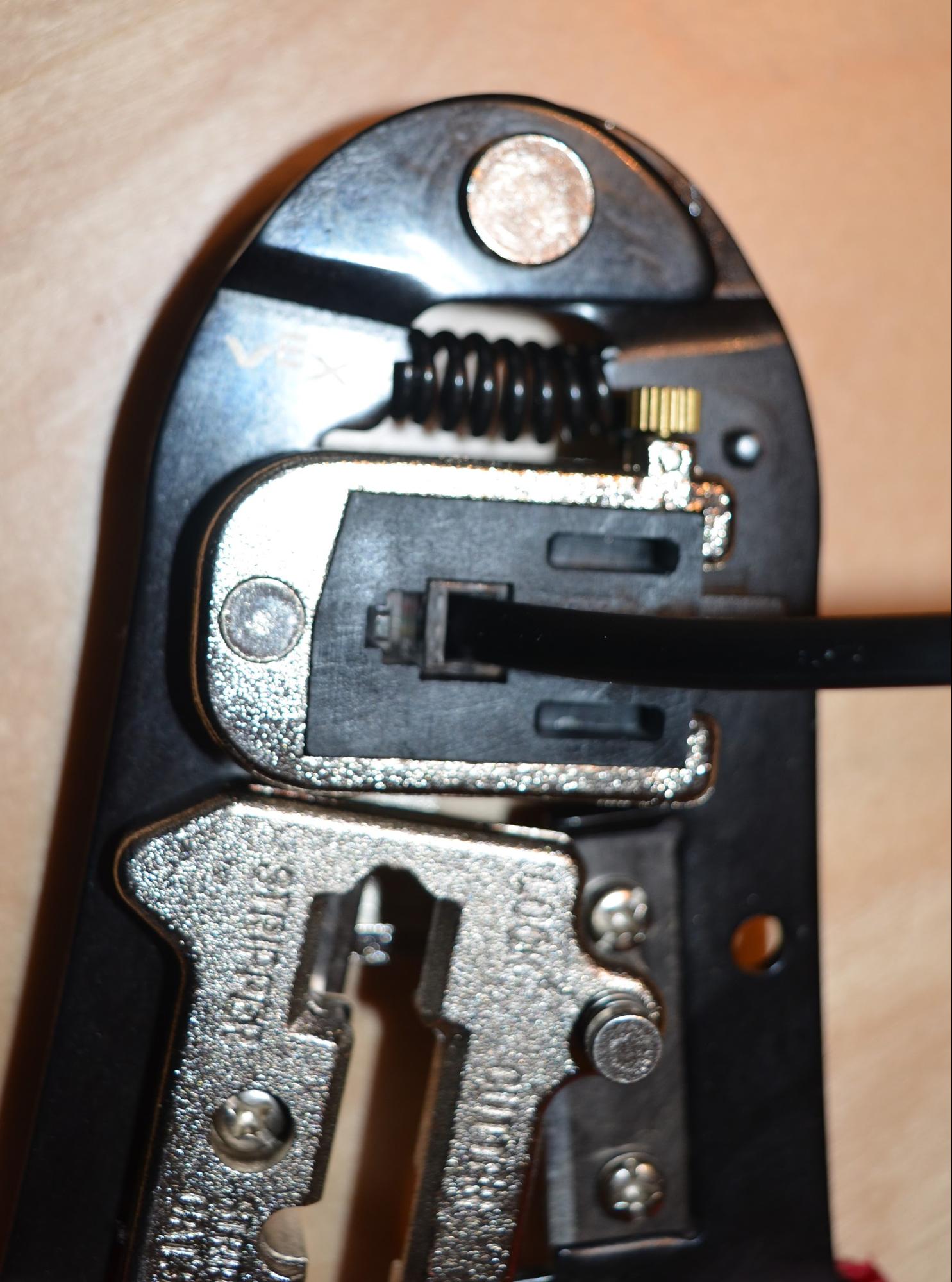

Vista superior de um conector de cabo inserido na secção de cravação da ferramenta de cravação.

Coloque o conector do cabo na seção de crimpagem da ferramenta. Aperte as alças com muita firmeza até que elas não se movam mais.

Você deve ser capaz de sentir as pontas de metal do conector assentando no fio. Agora repita com o conector na outra extremidade do cabo.

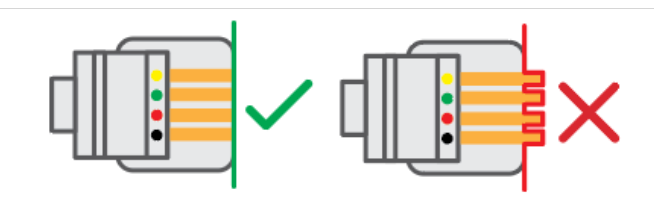

Esquema de um conector de cabo cravado corretamente, com os pinos cravados de forma a ficarem nivelados. À direita, encontra-se um diagrama de um conector de cabo cravado incorretamente, com pinos que não estão alinhados, o que danificará qualquer Smart Port ligada.

Depois de cravar os conectores, é importante inspecionar o conector para ter certeza de que os pinos foram cravados nivelados.

Isto é muito importante. Se os pinos estiverem e não nivelados, seu novo cabo inteligente danificará qualquer porta inteligente à qual estiver conectado.

O conector do cabo é inserido na porta inteligente (Smart Port) do motor V5 Smart para o ligar ao cérebro do robô V5. A luz indicadora da Smart Port está acesa a vermelho, o que indica que a ligação foi bem-sucedida.

Depois de terminar de cravar e inspecionar o cabo, verifique se há uma boa conexão.

Conecte um lado do seu novo cabo inteligente V5 de comprimento personalizado na porta inteligente de um cérebro de robô V5 e o outro lado em um motor inteligente V5.

Ligue o V5 Robot Brain, se o V5 Smart Motor Smart Port acender em vermelho, a conexão está boa.

Quando você tiver certeza de que a conexão do novo cabo está boa, o cabo poderá ser usado com qualquer V5 Smart Motor ou outro dispositivo V5.

Para mais informações sobre a gestão adequada dos cabos, este artigo na Biblioteca VEX.
