O motor V5 Smart Motor possui três opções para cartuchos de engrenagens internas fáceis de substituir. Há um cartucho com tampa vermelha com uma relação de engrenagem de saída de 36:1 (100 rpm) para alto torque & baixa velocidade, que é melhor usado para levantar braços, mover garras e outros mecanismos de alto torque. Há um cartucho com tampa verde com uma relação de transmissão de saída de 18:1 (200 rpm) para relação de transmissão padrão para aplicações de transmissão. Há um cartucho de tampa azul com uma relação de engrenagem de saída de 6:1 (600 rpm) para baixo torque & alta velocidade, que é melhor usado para rolos de admissão, volantes ou outros mecanismos de movimento rápido. O V5 Smart Motor Gear Cartridge pode ser trocado seguindo as etapas a seguir.

Remova a tampa que cobre o cartucho de engrenagem do motor inteligente V5.

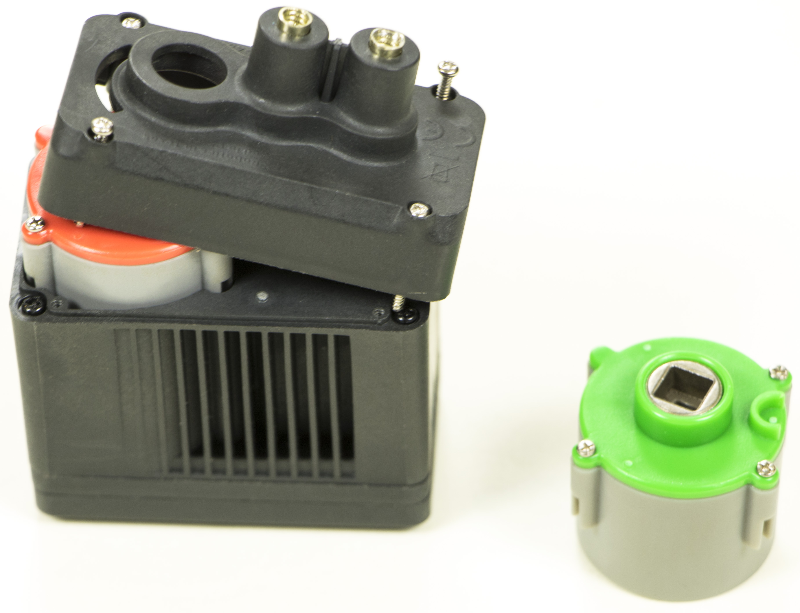

Motor inteligente V5 com a tampa desapertada e levantada para mostrar o cartucho de engrenagens atual por baixo. No exemplo, o cartucho de engrenagem é cor de laranja e será substituído por um cartucho de engrenagem verde.

Desaperte os quatro parafusos que fixam a tampa do V5 Smart Motor ao corpo.

Reserve a tampa e os quatro parafusos.

Troque o cartucho de engrenagem do motor inteligente V5 por seu substituto

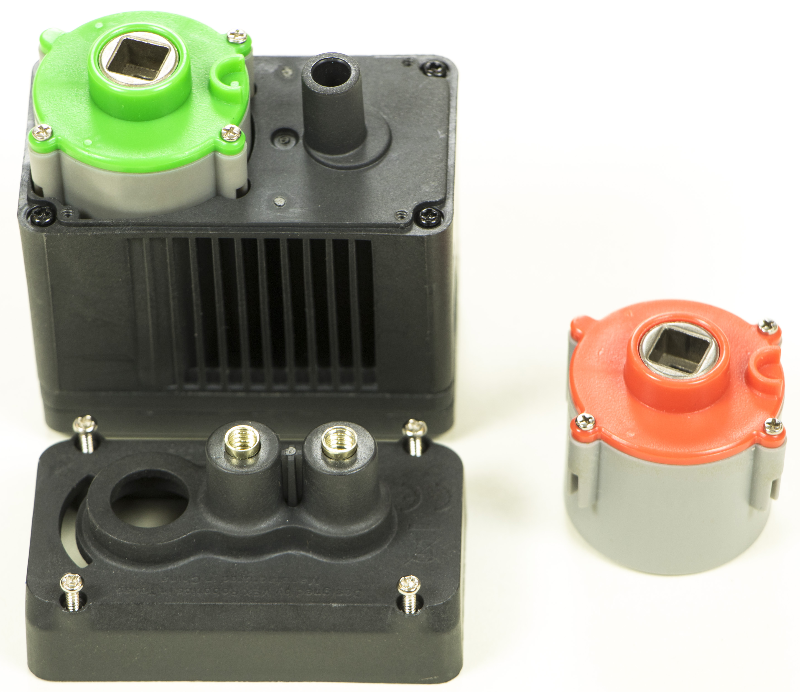

Motor V5 Smart com a tampa removida e os cartuchos de engrenagem trocados, pelo que agora o motor Smart está a utilizar o cartucho verde.

Retire o cartucho de engrenagem do motor inteligente V5.

Coloque o novo cartucho na câmara do cartucho.

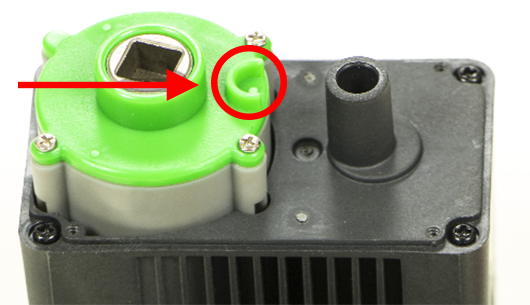

Pormenor do novo cartucho de engrenagens no motor inteligente para indicar a orientação correta. O cartucho de engrenagem possui um entalhe semicircular saliente e deve estar orientado de frente para o centro do motor para permitir que a tampa volte a encaixar.

NOTA: Certifique-se de que o entalhe de alinhamento semicircular elevado esteja orientado da maneira correta ou a tampa não voltará a ser colocada.

Substitua a tampa e os parafusos

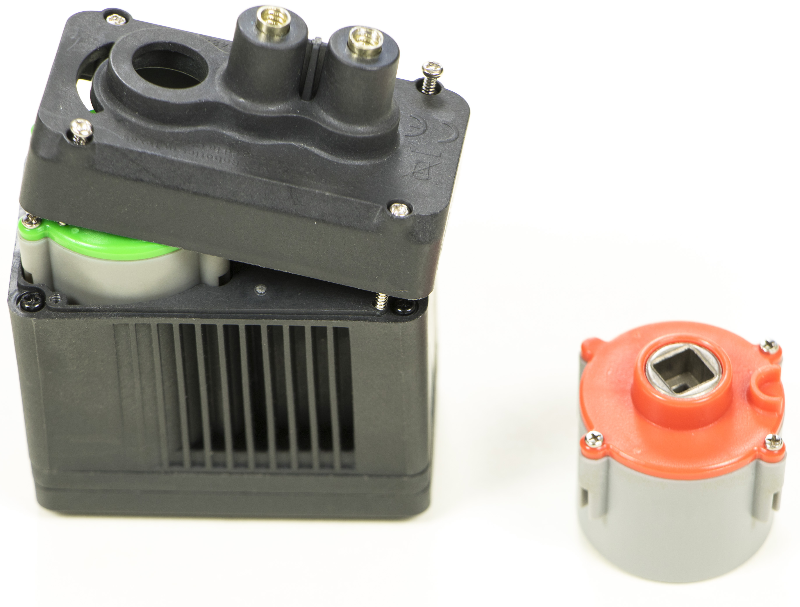

Motor V5 Smart com o novo cartucho de engrenagem verde instalado com sucesso. A tampa do motor foi recolocada, mas ainda não foi aparafusada.

Volte a colocar a tampa no motor inteligente V5.

Aperte os parafusos novamente até que estejam firmes.

Para mais informações sobre os V5 Smart Motors, consulte o artigo Como o V5 Smart Motor melhora a experiência do utilizador.

Os motores inteligentes V5 e os cartuchos de engrenagens adicionais podem ser adquiridos em https://www.vexrobotics.com/276-4840.html.
