Reúna todas as peças necessárias.

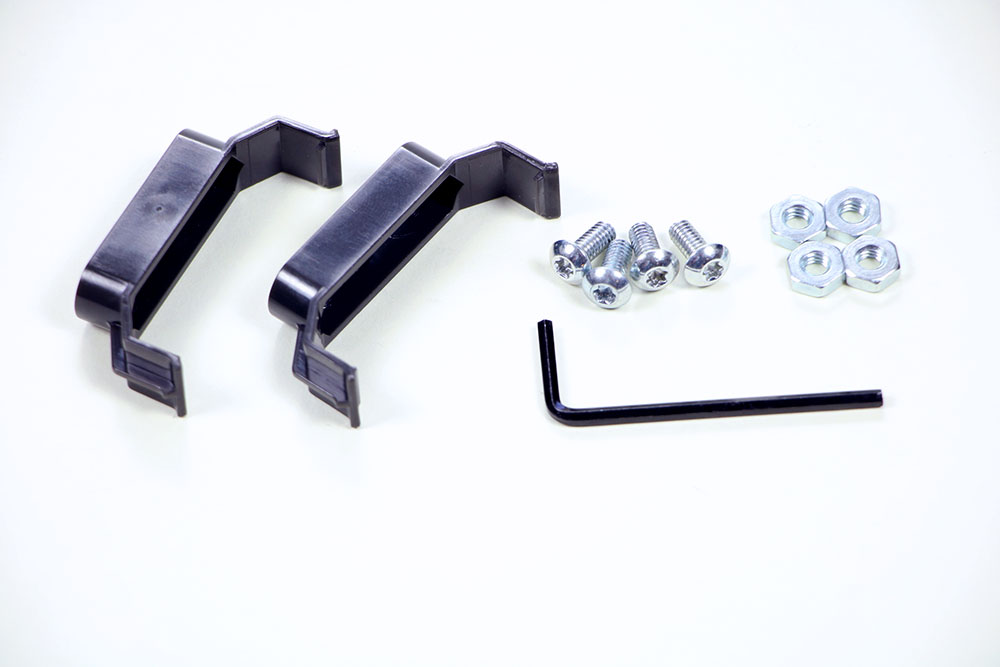

As peças necessárias para montar a bateria V5 são colocadas juntas. As peças apresentadas incluem 2 grampos de bateria V5, 4 parafusos nº 8/32, 4 porcas Keps nº 8/32 e 1 chave sextavada.

Você precisará de:

(1) Bateria do robô V5 (não mostrada)
(1) Cabo de bateria do robô V5 (não mostrado)
(2) Clipes de bateria V5
(4) Parafusos #8-32 x 1/2"
(4) #8-32 Nozes Keps
(1) Chave sextavada de 3-32"

Quando quiser conectar a bateria, você também precisará do V5 Robot Brain montado em seu robô. >

Monte os clipes da bateria V5

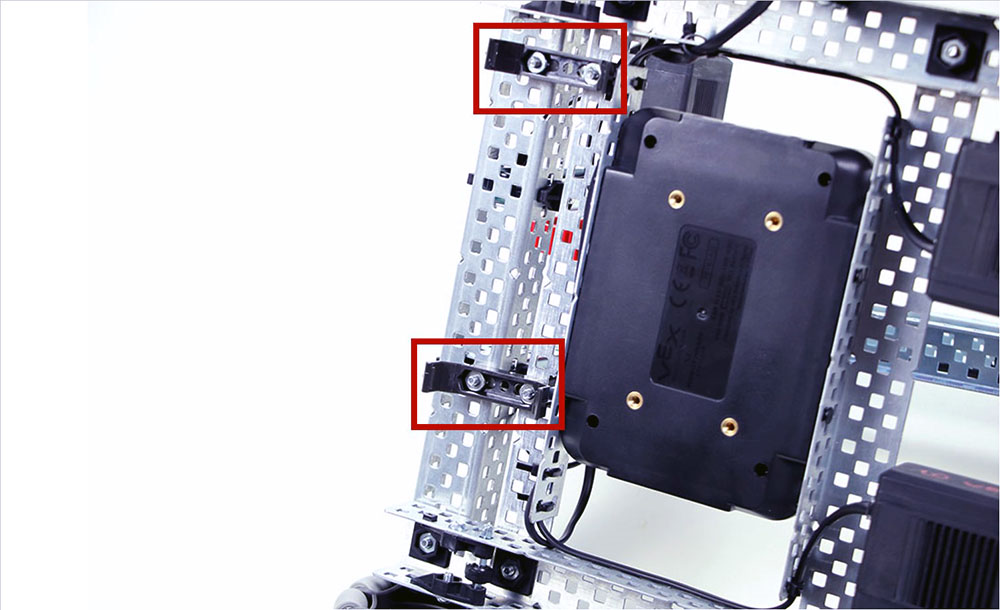

Dois clipes de bateria V5 foram fixados na parte traseira do robô e estão destacados.

Monte os dois clipes de bateria V5 embaixo da parte traseira da base do seu robô.

Prenda a bateria V5 nos clipes

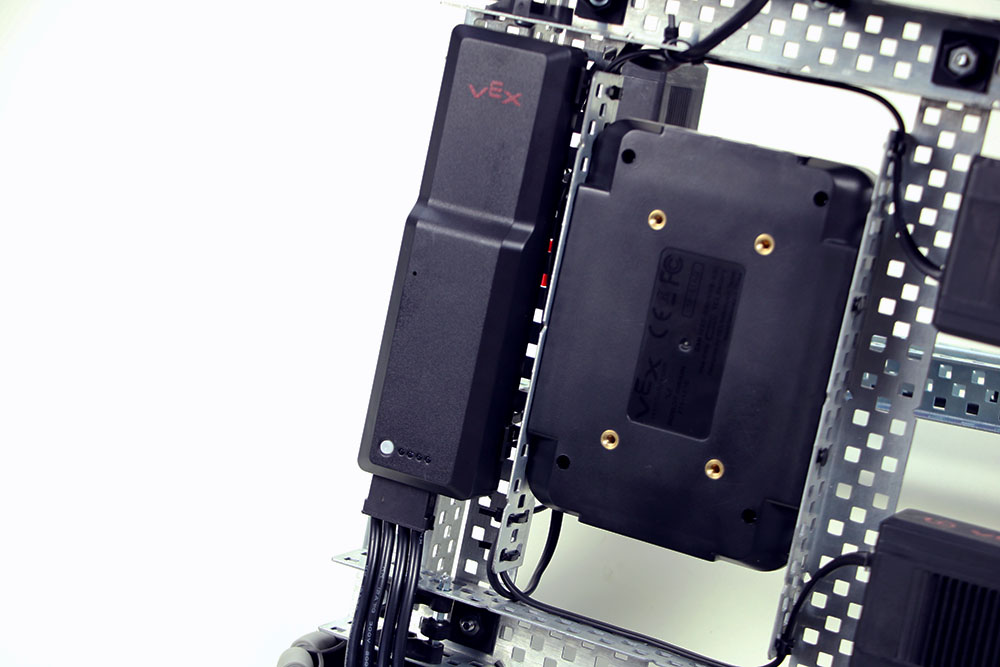

A bateria V5 foi fixada aos dois clipes de bateria V5 na parte traseira do robô.

Pressione a bateria nos clipes até ouvir e sentir um clique no lugar.

Conecte a bateria do robô V5

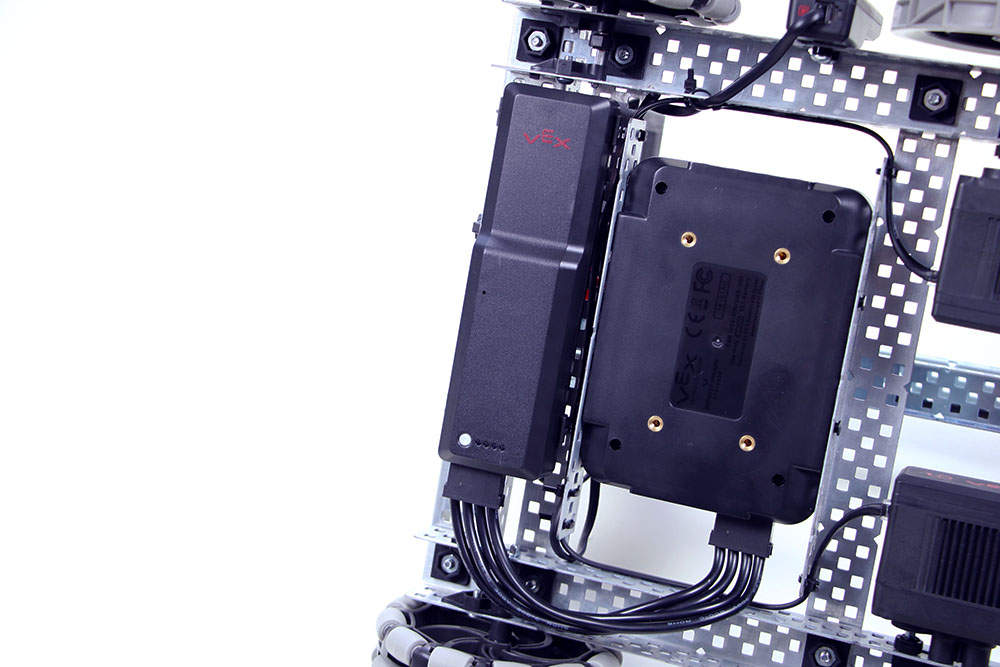

O cabo da bateria V5 é mostrado a ligar a bateria V5 ao módulo V5 do robô.

Conecte a bateria ao V5 Robot Brain usando o cabo da bateria.

Certifique-se de inserir os conectores do cabo da bateria corretamente para que se encaixem no lugar.

Para obter instruções mais detalhadas sobre a montagem e a ligação da bateria, consulte as Instruções de montagem do ClawbotV5.
