Ligue um cabo inteligente V5 ao dispositivo.

Motor V5 Smart com um cabo Smart ligado à sua porta de cabos.

Empurre a extremidade de um cabo inteligente V5 na porta do cabo do dispositivo até ouvir um clique de encaixe.

Na imagem acima, um V5 Smart Motor está sendo usado.

Ligue o cabo inteligente V5 ao cérebro do robô V5.

Motor inteligente V5 com o seu cabo inteligente ligado à 10ª porta inteligente do V5 Brain.

Empurre a outra extremidade do cabo em uma porta do Cérebro Robô V5 até ouvir um clique de encaixe.

Nesta foto a Porta 10 foi escolhida para a conexão. Você pode escolher qualquer porta aberta.

Verifique o ecrã de informações do dispositivo para ver o novo dispositivo.

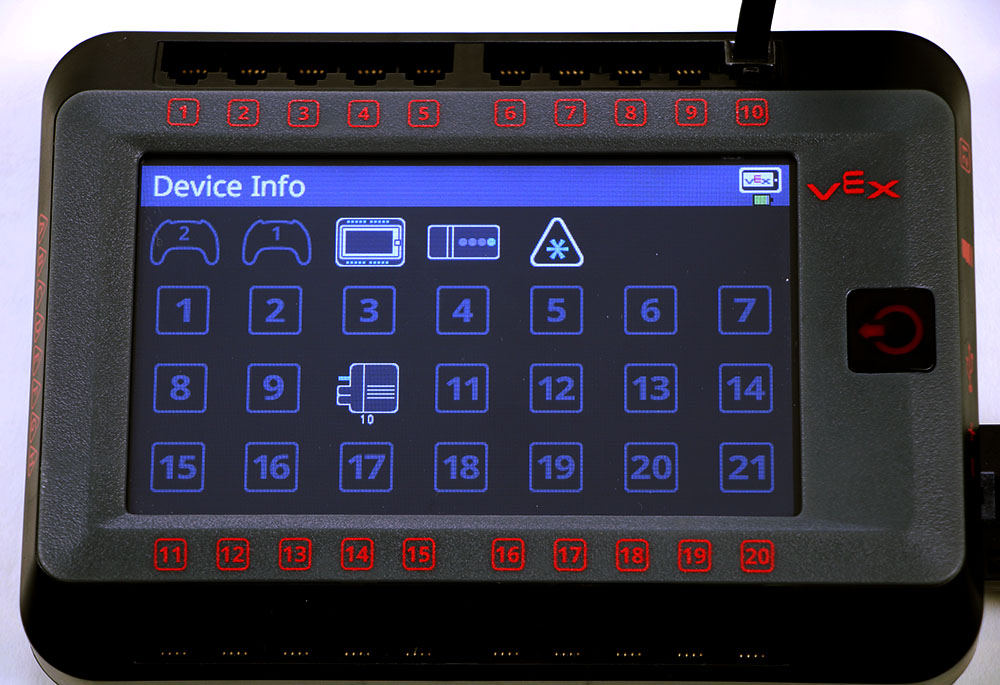

O ecrã do Brain é apresentado no menu Informações do dispositivo, que contém uma lista de todas as portas inteligentes do Brain e dispositivos ligados. Neste exemplo, existe uma bateria de robô ligada e um motor inteligente ligado à porta 10.

Pressione o ícone Dispositivos na tela inicial do V5 Robot Brain para ver se o dispositivo é reconhecido na porta à qual você está conectado.
