As luzes indicadoras de LED na bateria V5 podem fornecer informações sobre o status de carregamento e informar se há algum problema com a bateria. As luzes indicadoras brilham em verde para mostrar o status de carregamento e brilham ou piscam em vermelho para avisar que a carga da bateria falhou ou que a bateria não está funcionando. Este artigo mostrará como interpretar as luzes e erros da bateria V5.

Interprete as luzes indicadoras da bateria durante o carregamento

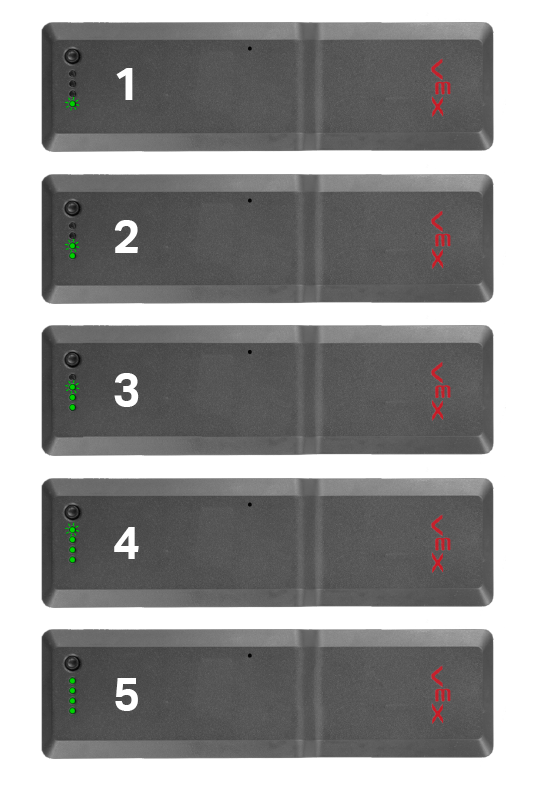

Ilustração mostrando a interpretação das luzes indicadoras da bateria durante o carregamento do sistema robótico VEX V5, destacando diferentes padrões de luz e seus significados para solução de problemas de status da bateria.

Consulte a imagem à esquerda. Há uma descrição escrita ao lado de cada uma das luzes verdes piscantes que explica os estágios de carga da bateria.

NOTA:À medida que a carga avança, o número de luzes verdes piscantes aumentará. Quando a bateria estiver totalmente carregada, todas as quatro luzes acenderão por um breve período e depois apagarão. Todas as quatro luzes LED verdes piscarão uma vez a cada cinco segundos quando a bateria estiver carregada enquanto ainda estiver conectada ao carregador.

Interpretar as luzes indicadoras da bateria quando ela está descarregada

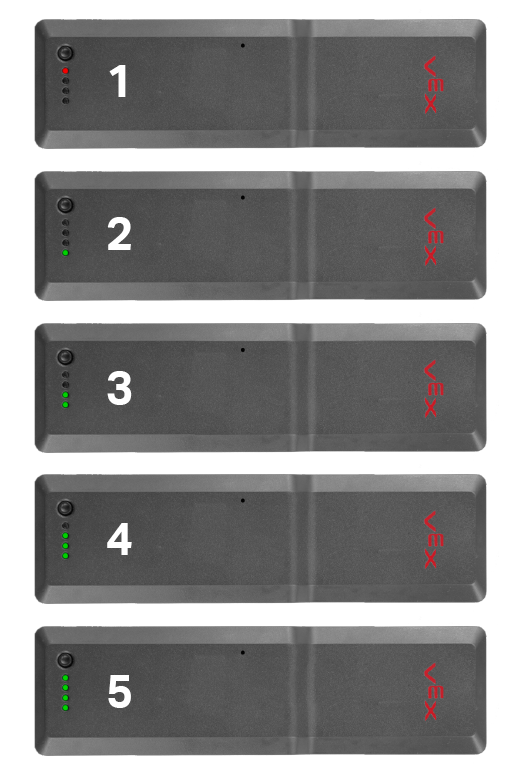

Diagrama ilustrando a interpretação das luzes indicadoras de bateria em um dispositivo V5 quando ela está descarregada, destacando diferentes padrões de luz e seus significados para solução de problemas.

Pressione o botão circular preto do medidor da bateria para ver a carga da bateria.

Consulte a imagem à esquerda. Há uma descrição escrita ao lado de cada uma das luzes verdes piscantes que explica os estágios de carga da bateria quando ela está descarregada.

Como interpretar erros da bateria V5

Resolva o erro quando um LED vermelho piscando está na quarta posição

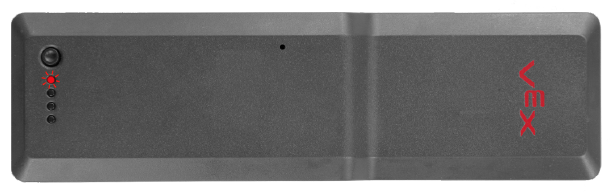

Fluxograma ilustrando as etapas para resolver o erro indicado por um LED vermelho piscando na quarta posição em um robô VEX V5, parte do guia de solução de problemas.

Carregue a bateria o mais rápido possível se a luz LED vermelha piscar cinco vezes por segundo. Isso indica que a bateria está criticamente fraca.

NOTA: Se o carregador estiver conectado enquanto o LED estiver piscando, ele continuará piscando até que a tensão interna aumente acima do nível crítico e a bateria seja considerada estável novamente.

Corrija o erro quando os LEDs piscantes estiverem na terceira e quarta posições

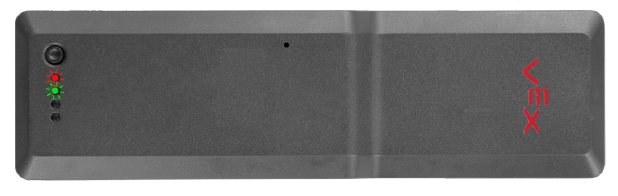

Diagrama mostrando como corrigir o erro quando os LEDs piscantes estão na terceira e quarta posições em um robô V5, usado para solução de problemas em robótica.

Observe o LED vermelho e verde piscando rapidamente (para vexos 1.0.3 ou posterior). Isso indica um erro de sobretensão.

Deixe a bateria cair abaixo do limite predeterminado e o erro será eliminado.

Reconecte a bateria ao carregador para verificar se o erro foi resolvido.

Reconheça o erro quando os LEDs piscantes indicarem uma célula com defeito

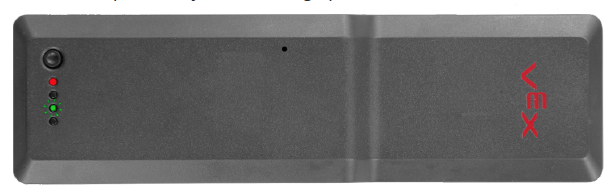

Diagrama ilustrando a indicação de erro dos LEDs piscantes em um robô VEX V5, destacando um possível problema com uma célula ruim na bateria.

Entenda que quando a bateria mostra o LED vermelho com qualquer um dos LEDs verdes piscando brevemente (uma vez por segundo), uma falha interna da célula foi detectada e a bateria está essencialmente descarregada.

NOTA:Este padrão de LED indica que a bateria tem pelo menos uma célula defeituosa. É aconselhável substituir a bateria.

Entenda o erro quando um LED vermelho piscando está na quarta posição

Diagrama ilustrando o erro indicado por um LED vermelho piscando na quarta posição em um dispositivo de robótica VEX, usado para fins de solução de problemas.

Desconecte o carregador para eliminar o erro se um LED vermelho piscar lentamente uma vez por segundo.

Distinguir os flashes rápidos e lentos na primeira e quarta posições

Diagrama ilustrando a distinção entre flashes rápidos e lentos na primeira e quarta posições, relevante para solução de problemas da categoria V5.

Conecte a bateria a um V5 Brain com firmware válido se os LED vermelho e verde estiverem na primeira e quarta posições enquanto piscam alternadamente rapidamente. Isso indica que a bateria está no modo de inicialização do firmware.

Resolva o erro quando todos os LEDs estão piscando

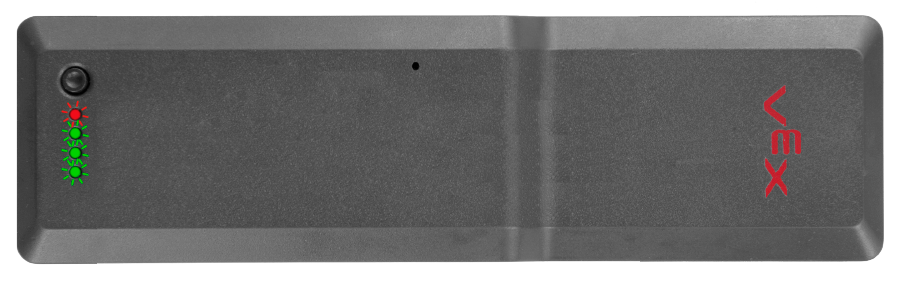

Diagrama ilustrando as etapas de solução de problemas para resolver o problema de todos os LEDs piscando em um dispositivo V5, destacando os principais componentes e as ações a serem tomadas.

Identifique se todos os LEDs vermelhos e verdes estão piscando muito rápido. Se isso estiver ocorrendo e o carregador estiver conectado, isso indica que a bateria está no modo de inicialização do firmware.

Desconecte o carregador para permitir uma atualização de firmware para permitir que todos os LEDs se apaguem e, em seguida, conecte-se ao cérebro V5.

Resolva o erro quando nenhum LED estiver aceso

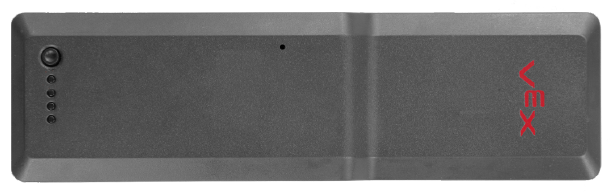

Guia de solução de problemas para o sistema de robótica V5 mostrando etapas para resolver o problema de nenhum LED acender, apresentando uma lista de verificação e indicadores visuais para diagnóstico.

Conecte a bateria ao carregador e espere uma hora antes de desconectar.

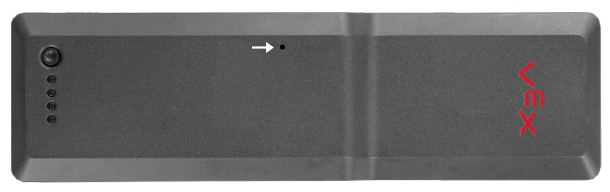

Se as luzes não acenderem durante o processo de carregamento nem acenderem após o botão da bateria ter sido pressionado, use um clipe de papel ou um objeto de tamanho semelhante e pressione o botão de reinicialização da bateria mostrado abaixo.

Fluxograma ilustrando as etapas de solução de problemas para resolver o problema de LEDs que não funcionam em dispositivos V5, destacando as principais ações a serem tomadas para uma resolução eficaz do problema.

Conecte a bateria ao carregador novamente e espere uma hora antes de desconectar.

Se o problema persistir, a bateria está com defeito e você deve enviar um e-mail para o suporte da VEX em support@vex.com.
