O ecrã do robô de programação VEX AIM oferece indicações de estado e utiliza ícones para permitir a navegação entre as diferentes opções de menu. Este artigo irá guiá-lo sobre o significado de cada um dos diferentes ícones e símbolos, para o ajudar a começar a utilizar o seu robô.
Estado da bateria
O ícone da bateria no canto superior direito mostra o estado atual da bateria do robô.
O nível da bateria pode ser determinado pela cor do ícone:
- Verde - Bateria totalmente carregada
- Amarelo - Bateria parcialmente carregada
- Vermelho - Bateria fraca
Um ícone de bateria intermitente indica que o robô está a carregar.
Estado do controlador
Quando um comando One Stick estiver ligado ao robô, o ícone do comando aparecerá no canto superior esquerdo do ecrã.
Estado da conexão
O estado da ligação Bluetooth é indicado por um ícone Bluetooth no canto superior esquerdo do ecrã. Um ícone verde sólido indica uma ligação Bluetooth ativa.
Um ícone cinzento intermitente indica que o robô não está atualmente ligado via Bluetooth.
O estado da rádio é indicado por um ícone da estação.
O estado do rádio é também indicado por um ícone de ponto de acesso. Um ícone sólido indica uma ligação ativa, e um ícone intermitente indica que o robô não está atualmente ligado.
Estado do link
Quando outro robô VEX AIM Coding Robot estiver ligado ao robô, o ícone de ligação aparecerá no canto superior esquerdo do ecrã.
Ícone de informação
Selecionar o ícone de Informação na parte inferior do ecrã abrirá as informações do robô.
As informações do robô incluem o nome do robô, a duração da bateria e o nome do robô com o qual está atualmente ligado.
Ícones de navegação
Utilize a seta cinzenta de retorno para sair do ecrã atual.
Ícones do menu principal

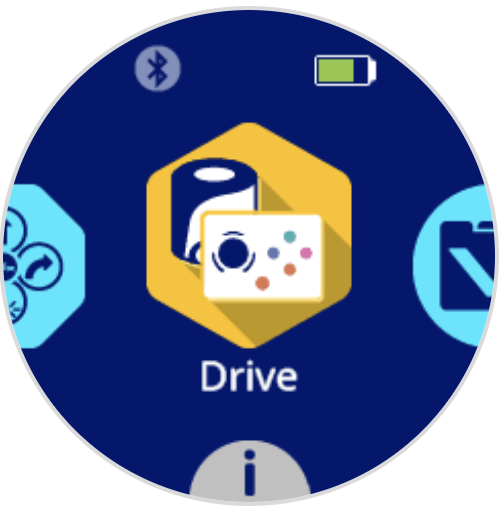

Selecionar o ícone "Conduzir" abrirá o modo de condução integrado, permitindo-lhe controlar o seu robô com um controlador ligado. Consulte este artigo para saber mais sobre como utilizar o modo de condução.

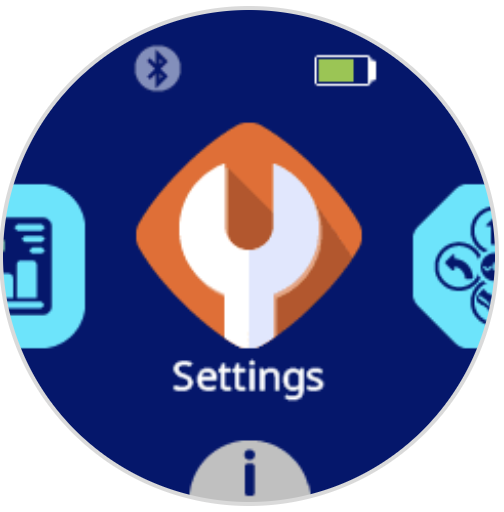

Selecionar o ícone Definições abrirá o menu Definições do robô. Veja este artigo para saber mais sobre as configurações do robô.
Selecionar o ícone Projetos permitirá aceder a um projeto descarregado no robô. Veja este artigo para saber como utilizar projetos no robô.

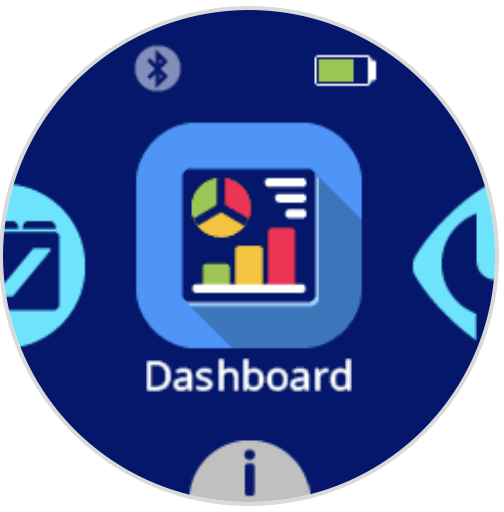

Selecionar o ícone do Painel de Controlo abrirá o Painel de Controlo. Consulte este artigo para saber mais sobre as características do Painel de Controlo.
A seleção do ícone de Programação de Botões abrirá a Programação de Botões, permitindo programar o robô com botões no ecrã do robô.
