A célula de trabalho VEX CTE foi concebida para simular aplicações reais de células de trabalho na indústria transformadora. O transportador serpentino é um dos sistemas de transporte mais utilizados para a montagem e transporte de materiais. Ao completar os desafios, pode montar as suas próprias correntes serpentinas personalizadas, para além do que é mostrado nas instruções de montagem.
Note que o exemplo fornecido abaixo é baseado no layout padrão do transportador serpentino. Este mesmo processo pode ser aplicado a transportadores de qualquer configuração.

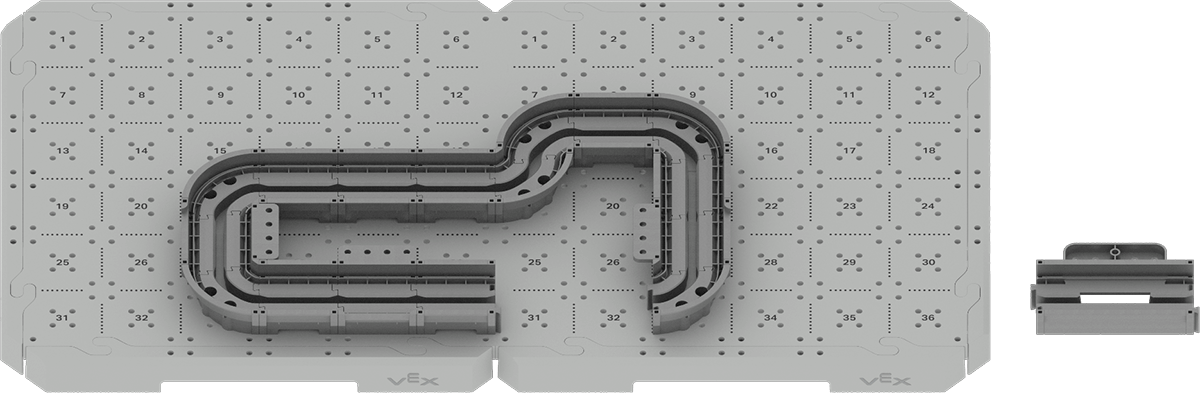

Primeiro, monte as peças personalizadas do carril da passadeira serpentina para o carril que pretende construir e fixe-as à placa CTE. Note que as peças do Turn Track terão de ser fixadas às placas CTE com parafusos de cabeça estrela e porcas de baixo perfil.
Deixe um espaço na sua passadeira serpentina personalizada para a passadeira serpentina - Calha de acionamento. Não fixe a passadeira de acionamento ao resto da sua passadeira serpentina.
Disponha a corrente da correia serpentina no carril montado para verificar se são necessárias mais ou menos correntes para a distância desejada. A corrente deve:
- Encaixam perfeitamente na base das peças do carril.
- Não deve existir folga na abertura da pista de acionamento.
- Não é necessário esticar para encaixar na base das peças do carril.
Desencaixe ou encaixe as peças da passadeira serpentina até obter o comprimento desejado para o seu carril personalizado.
Una o início e o fim da corrente do transportador serpentino para formar uma corrente completa.
Para cada corrente transportadora serpentina que utilizar, será necessária uma plataforma transportadora serpentina.
Ligue as plataformas da passadeira serpentina à corrente da passadeira serpentina.

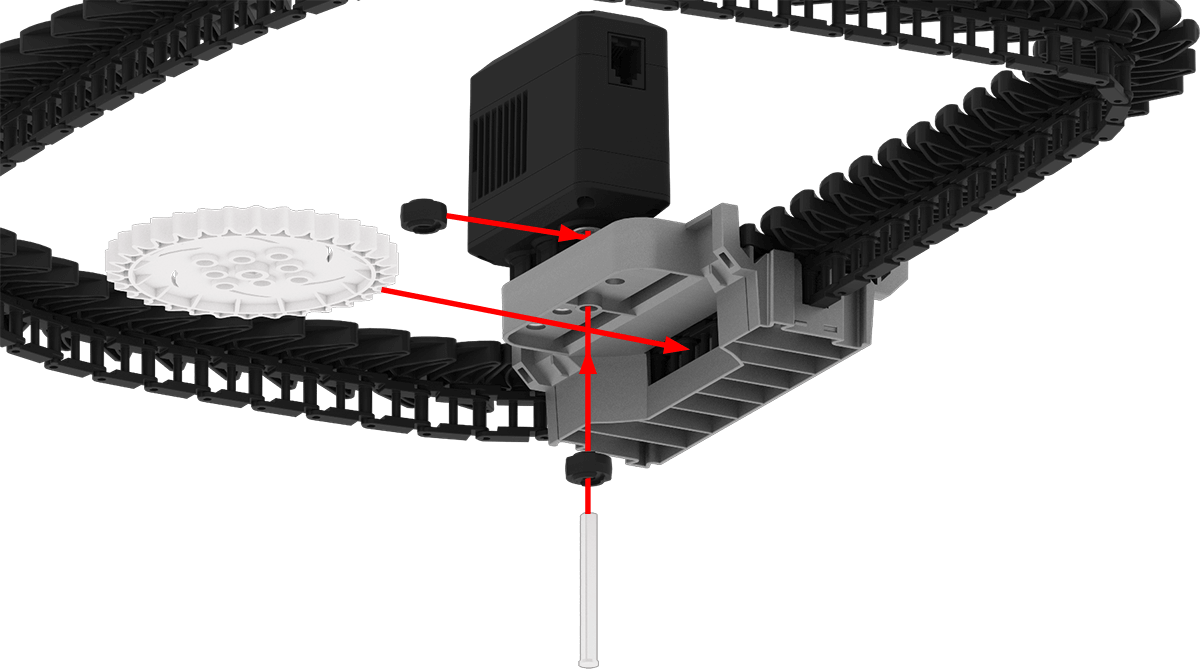

Coloque parte da sua esteira serpentina montada - Corrente dentro da esteira serpentina - Calha de acionamento, fixada ao motor inteligente.
Coloque uma braçadeira de borracha para o veio por baixo do motor inteligente.
Coloque a roda dentada de 32 dentes na abertura da correia serpentina - carril de acionamento.
Passe o veio com 3 tampas pela roda dentada e, por cima, coloque a outra anilha de borracha do veio para fixar as peças no lugar.
Ligue a passadeira serpentina montada - corrente e plataformas - ao carril de acionamento da passadeira serpentina, encaixando-o no restante carril da passadeira serpentina já montada.
O seu transportador serpentino personalizado está agora concluído!
