Ao usar Pneumática com o CTE Workcell, você precisará configurar o dispositivo no VEXcode EXP. Assim que a pneumática estiver configurada, o VEXcode EXP adicionará os comandos pneumáticos ao Toolbox.

Esquema ilustrativo da configuração de um robô para o Ensino Técnico e Profissional (CTE), mostrando os componentes e ligações essenciais para a instalação e operação, devidamente identificados.

Abra um projeto no VEXcode EXP.

Esquema ilustrativo das configurações de um robô para aplicações em Educação Profissional e Técnica (CTE), mostrando os principais componentes e as suas ligações para um desempenho ótimo.

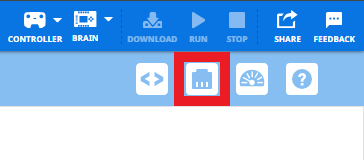

Selecione o ícone da janela de dispositivos no canto superior direito da tela.

Esquema ilustrativo da configuração de um robô VEX, mostrando os principais componentes e as suas ligações, relevante para o Ensino Profissional e Técnico.

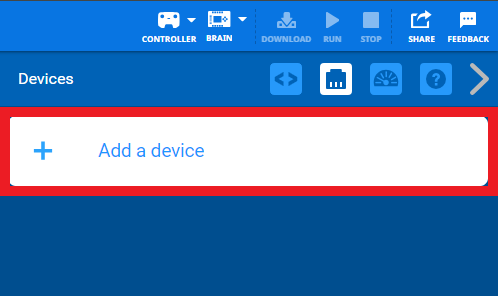

Selecione o botãoAdicionar um dispositivo.

Esquema ilustrativo da configuração de um robô para o Ensino Técnico e Profissional (CTE), mostrando os principais componentes e as suas ligações para uma configuração e funcionalidade ótimas.

Selecione PNEUMÁTICO na lista de dispositivos disponíveis.

Diagrama que mostra as configurações do robô para aplicações em Educação Profissional e Técnica (CTE), ilustrando os principais componentes e a sua disposição para um desempenho ótimo.

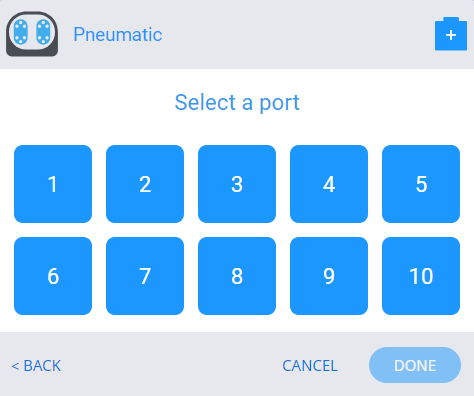

Selecione a qual porta a pneumática está conectada no EXP Brain.

Esquema ilustrativo das configurações de um robô para o Ensino Técnico e Profissional (CTE), mostrando os vários componentes e as suas ligações para um desempenho ótimo.

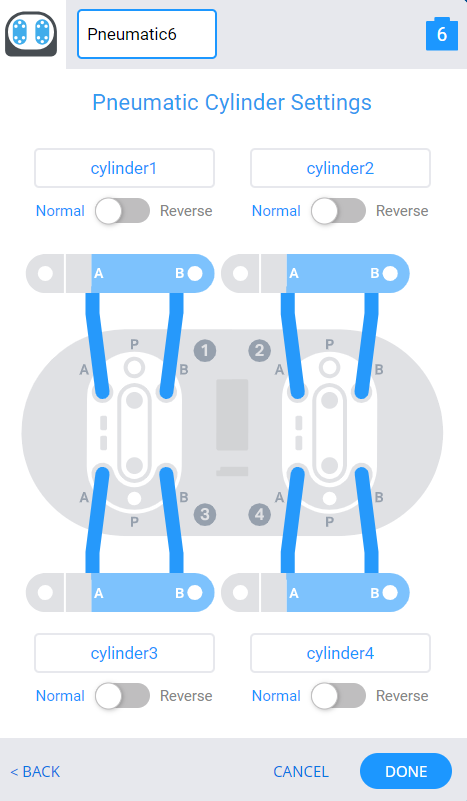

A janela Configurações do cilindro pneumático será aberta.

Por padrão, as configurações têm os lados A e B dos cilindros conectados automaticamente aos lados A e B do Solenóide Pneumático.

Esquema ilustrativo da configuração de um robô para o Ensino Técnico e Profissional (CTE), mostrando os vários componentes e as suas ligações para auxiliar na compreensão do processo de instalação.

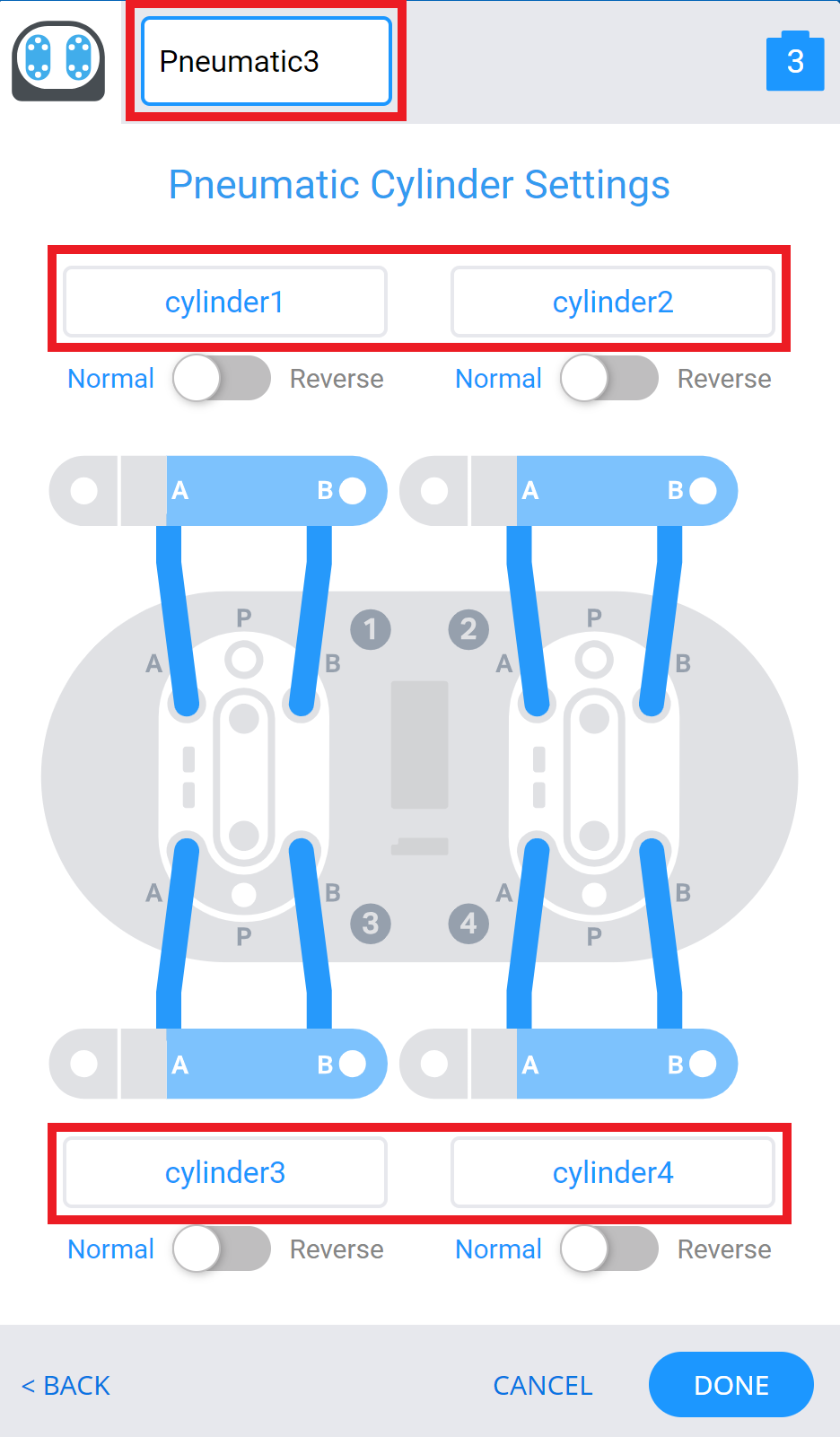

Na janela Configurações do cilindro pneumático, você pode renomear a pneumática e os cilindros individuais.

Esquema ilustrativo da configuração de um robô para o Ensino Profissional e Técnico (CTE), com componentes e ligações identificados, fornecendo um guia visual para a montagem e programação de robôs.

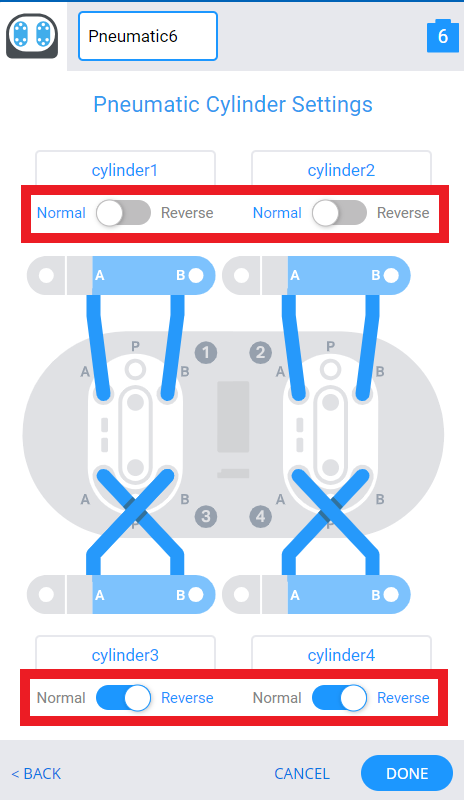

Você pode selecionar os botõesNormal ouReverse para alterar a configuração dos cilindros.

Diagrama que ilustra as configurações do robô para a Educação Profissional e Técnica (CTE), mostrando os vários componentes e as suas ligações para um desempenho ideal.

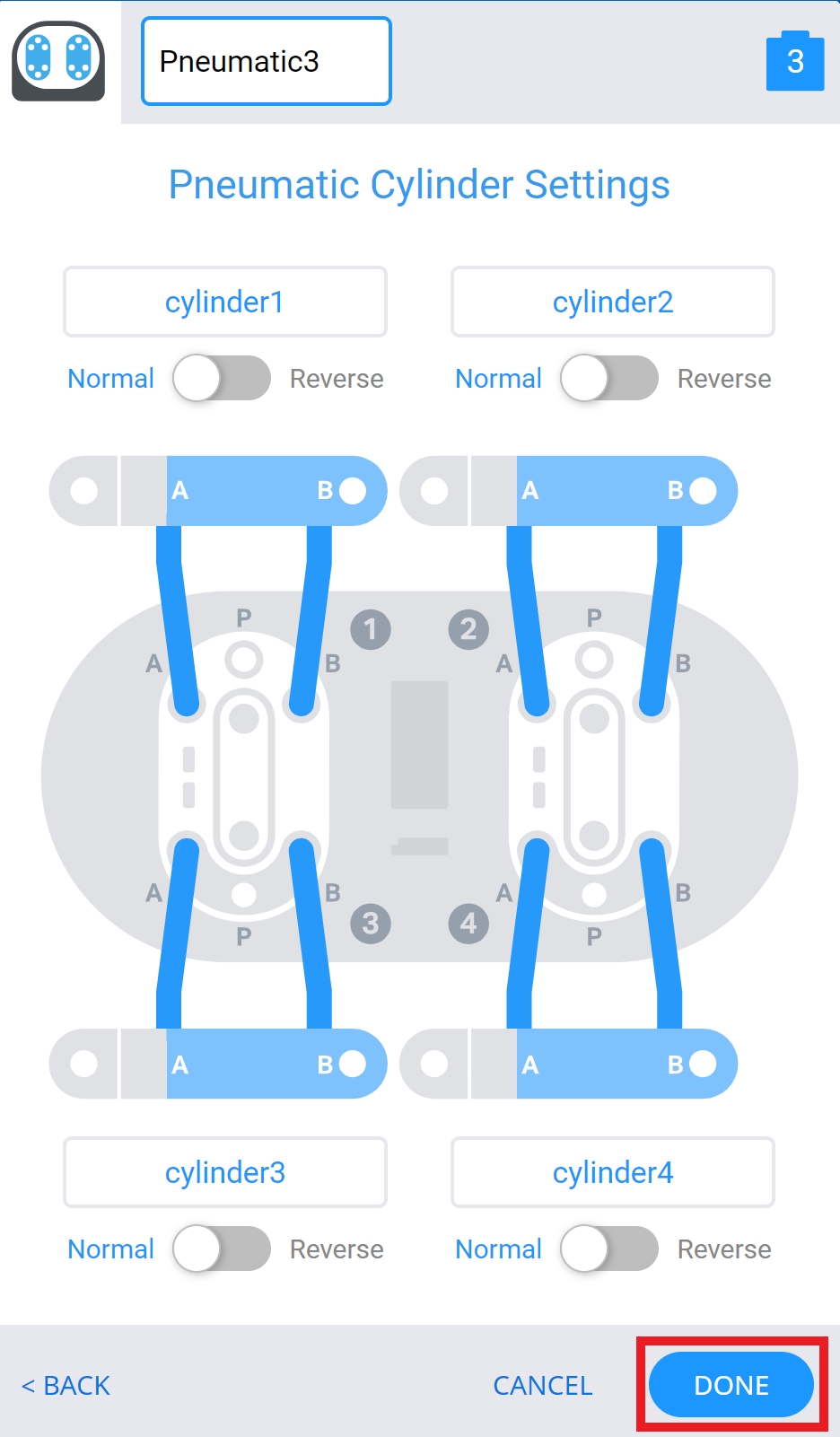

SelecioneConcluído.

Diagrama que ilustra as configurações do robô para o Ensino Profissional e Técnico (CTE), mostrando os vários componentes e as suas ligações para otimizar o desempenho.

Os comandos pneumáticos aparecerão na caixa de ferramentas, permitindo que você comece a codificar o sistema pneumático no VEXcode EXP.
