Para utilizar seu AI Vision Sensor em projetos VEXcode, a etapa inicial é estabelecer uma conexão bem-sucedida entre o sensor e o VEXcode. Isto exige:

Um sensor de visão AI.
Um cérebro V5.
Um computador com VEXcode V5 baseado em aplicativo ou baseado na Web.
Um cabo inteligente.
Um cabo USB-C.

Com esses itens em mãos, prossiga abaixo para ver as etapas para conectar seu AI Vision Sensor ao VEXcode V5.

1. Conecte o AI Vision Sensor ao seu computador com um cabo USB-C.

Diagrama do sensor de visão VEX V5 AI, ilustrando seus recursos e componentes para aplicações de robótica, incluindo posicionamento do sensor e funcionalidade na detecção de objetos e cores.

2. Abra o VEXcode V5 e abra o menu Dispositivos.

Diagrama ilustrando o sensor de visão VEX V5 AI, mostrando seus componentes e funcionalidades em aplicações de robótica.

3. Selecione Adicionar um dispositivo.

nós vamos EM whoooo.png

4. SelecioneAI Visão.

Diagrama ilustrando o sensor de visão V5 AI, destacando seus componentes e funcionalidades dentro do sistema de robótica V5, incluindo posicionamento do sensor e recursos de processamento de dados.

5. Selecione a porta do Smart Cable à qual o sensor está conectado.

clique em configure.png

6. SelecioneConfigurar.

hrngnghrthh conectar.png

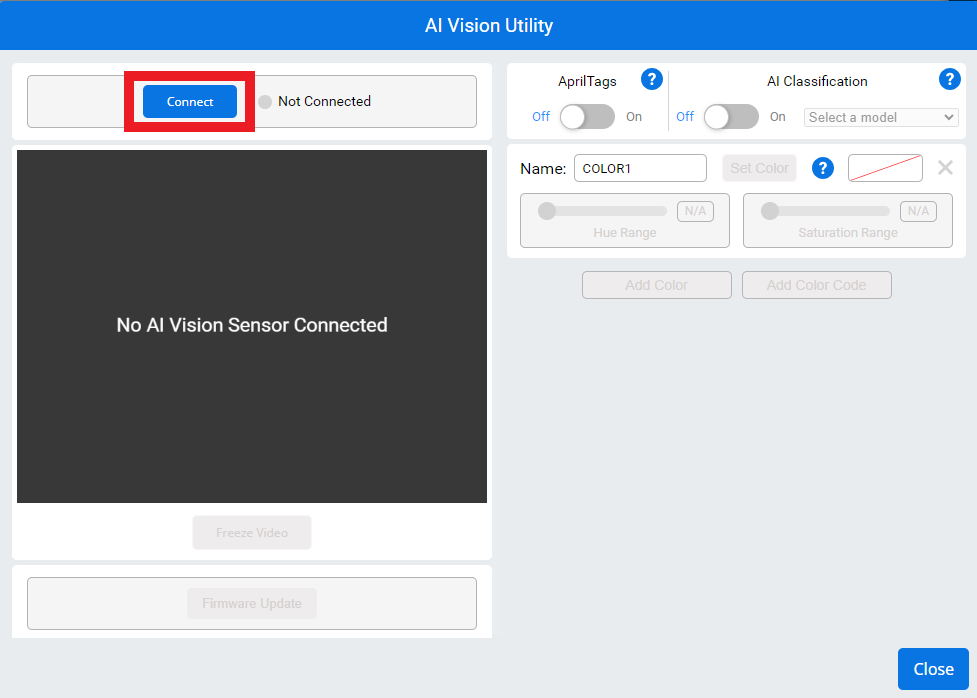

7. A janela do Utilitário do Sensor de Visão AI será aberta. Selecione Conectar para conectar seu AI Vision Sensor.

Diagrama do sensor de visão VEX V5 AI, ilustrando seus componentes e funcionalidades, usado para detecção e reconhecimento de objetos em aplicações de robótica.

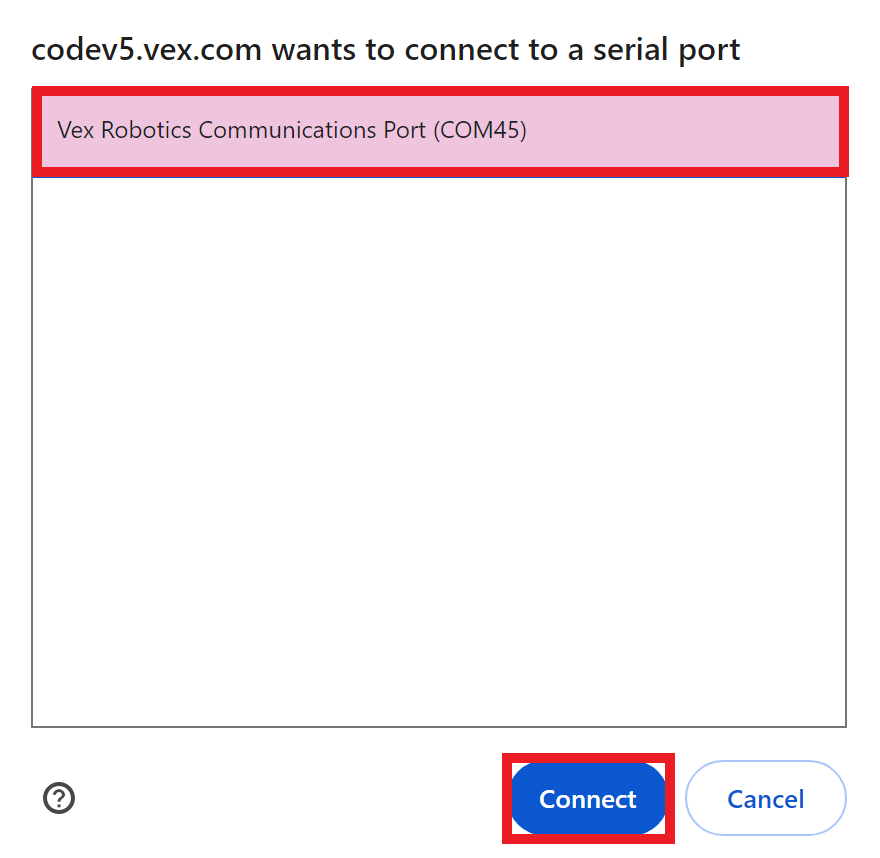

8. Uma janela solicitando que você selecione a porta serial para conexão aparecerá. Escolha a única opção disponível.

Diagrama do sensor de visão VEX V5 AI, ilustrando seus componentes e funcionalidades para recursos aprimorados de visão robótica.

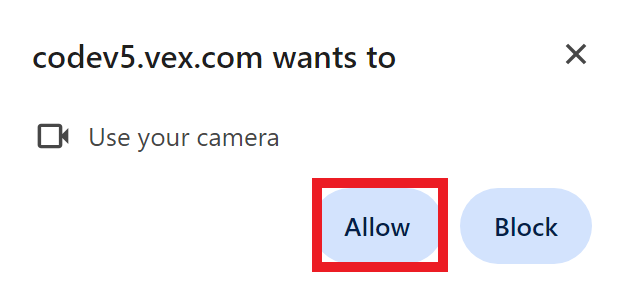

9. Uma caixa de diálogo solicitando permissão para usar sua câmera aparecerá. Selecione Permitir.

Nota: Se outra câmera já estiver conectada ao seu computador, como a webcam de um laptop, você poderá ver o indicador dela acender momentaneamente. Isso é normal e o VEXcode será padronizado para o AI Vision Sensor.

10. A tela de vídeo do sensor de visão de IA mostrará o que o sensor está vendo.

A atualização pode levar alguns segundos.

Se não atualizar, verifique as conexões dos cabos com o sensor e o computador.

11. Abaixo da tela do sensor de visão de IA, há informações sobre o firmware do sensor de visão de IA.

Diagrama ilustrando o sensor de visão de IA para robótica V5, mostrando seus componentes e funcionalidades, incluindo posicionamento da câmera e recursos do sensor.

12. Se o botão disser Nova atualização disponível, isso significa que você precisa atualizar o firmware. Siga artigo para saber mais sobre como atualizar o firmware do sensor AI Vision.

Diagrama ilustrando o sensor de visão de IA para robótica V5, mostrando seus recursos e componentes, incluindo posicionamento da câmera e funcionalidade do sensor.

13. Se disser O firmware está atualizado , então seu sensor AI Vision tem o firmware mais atual e está pronto para uso!

Diagrama ilustrando o sensor de visão de IA para robótica V5, mostrando os principais componentes e funcionalidades, incluindo posicionamento do sensor e elementos de processamento de dados.

14. Depois de terminar de configurar o AI Vision Sensor, desligue o Sensor do computador e ligue-o ao V5 Brain com um cabo inteligente.

Para obter informações sobre como configurar o seu sensor AI Vision, clique aqui.

15. Agora você pode conectar seu V5 Brain ao seu computador para baixar projetos usando o AI Vision Sensor.
