Introdução
Este artigo é destinado a quem está começando com a Workcell VEX V5 e pode ser novo na construção, mais especificamente, na construção com metal. O objetivo deste artigo é familiarizá-lo com as ferramentas fornecidas no Workcell Kit para iniciar a construção. A Workcell utiliza duas ferramentas principais; a chave de boca e a chave estrela T15/T8 ou a chave de fenda estrela T15/T8. Assista ao vídeo abaixo, bem como às informações incluídas no restante deste artigo para saber mais sobre essas ferramentas e seus usos.
A ferramenta V5 Workcell utiliza

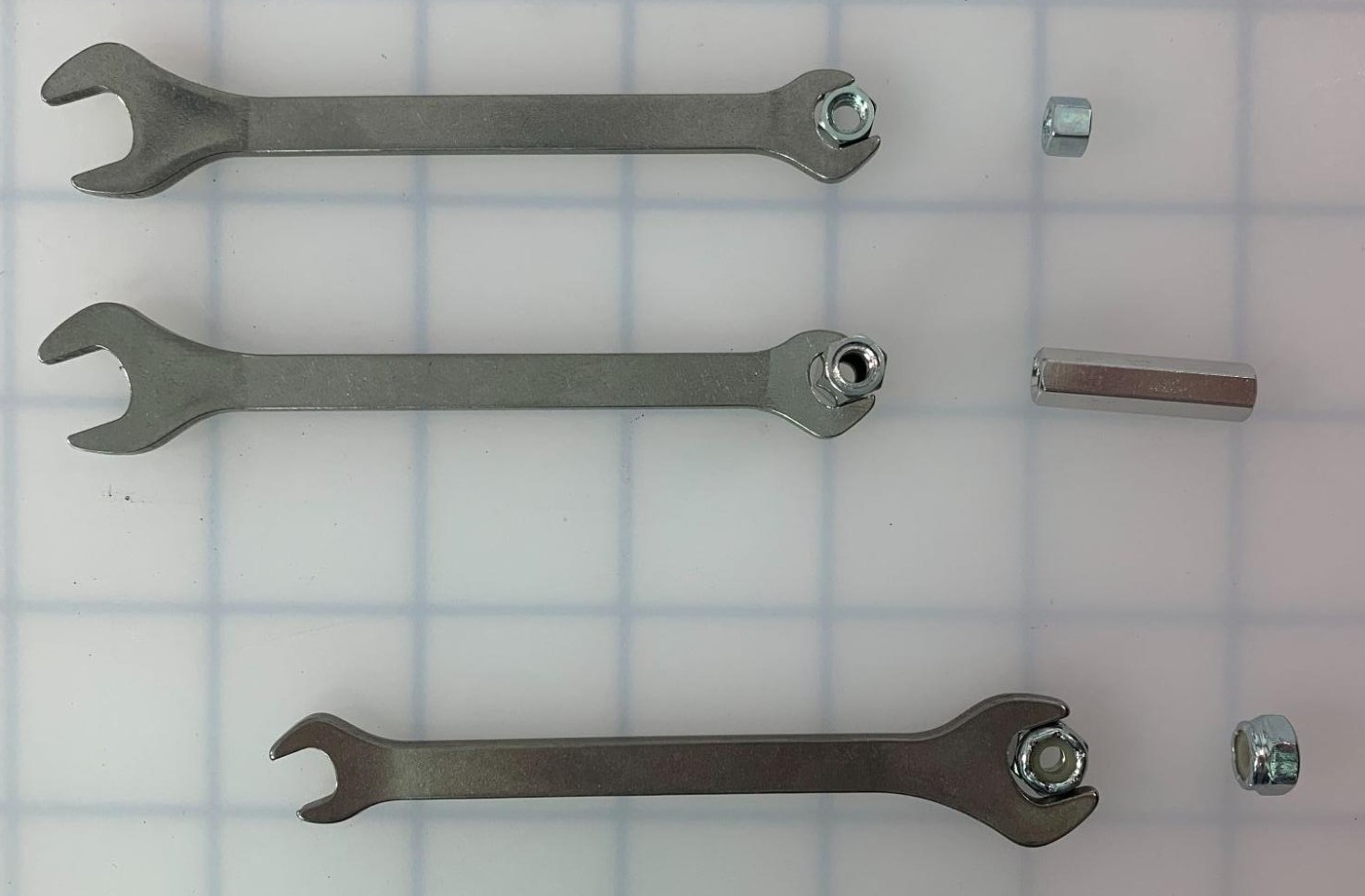

Chave de boca aberta
A chave de boca fixa tem como objetivo manter uma porca ou espaçador no lugar enquanto um parafuso está a ser apertado. Ao segurar a porca ou o espaçador no lugar com a chave, permitirá que o parafuso seja fixado em segurança à sua estrutura.
Com a Workcell V5, a extremidade mais pequena da chave é utilizada para segurar:
- #8-32 Confrontos
- A duração do impasse não interessa.
A extremidade maior da chave inglesa serve para segurar:
- Porcas Nylock nº 8-32
Chave Torx T15 / Chave de Fendas Torx T15
A chave Torx T15 (primeira imagem) e a chave de fendas Torx T15 (segunda imagem) têm a mesma função de apertar todos os parafusos Torx nº 8-32. Isto é feito utilizando o formato exclusivo de encaixe em estrela da chave, que aciona o parafuso de encaixe em estrela nº 8-32 gravado.
Para mais informações e uma demonstração sobre como fixar parafusos às porcas, este artigo na Biblioteca VEX.
Chave Torx T8 / Chave de Fendas Torx T8
A chave Torx T8 (primeira imagem) e a chave de fendas Torx T8 (segunda imagem) têm a mesma função de apertar todos os parafusos de fixação Torx nº 8-32. Estes parafusos de fixação com encaixe em estrela são os parafusos mais pequenos localizados nos casquilhos do eixo com encaixe em estrela.
Para mais informações e uma demonstração sobre como fixar parafusos às porcas, este artigo da Biblioteca .
