O robô VR 123 no 123 Playspace no VEXcode VR está equipado com uma caneta VR. Isso permite adicionar cores, linhas e desenhos aos seus projetos no Campo. Você pode ajustar a largura e a cor da Caneta, mover a Caneta para cima e para baixo para desenhar e preencher áreas do Campo com cores usando a Caneta.

Configurando a largura da caneta

Espaço de trabalho VEXcode VR 123 mostrando o robô 123 no Playspace e os blocos de comando da caneta na área do projeto.

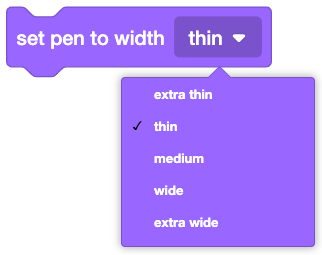

O bloco [Definir largura da caneta] é usado para ajustar a largura da linha desenhada pela Caneta no Robô VR 123. A largura padrão é definida como fina.

A linha pode ficar mais fina definindo a largura da caneta como 'extra fina', ou mais larga definindo a largura da caneta como 'média', 'larga' ou 'extra larga'.

Blocos VEXcode VR para mover o robô 123 enquanto se desenha com a ferramenta caneta.

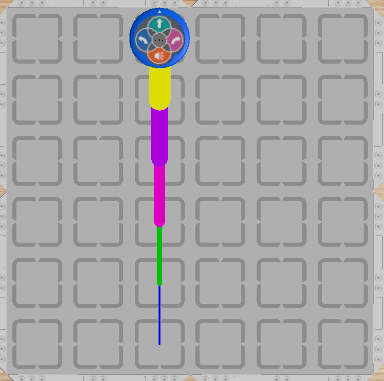

Esta imagem mostra um exemplo da diferença na espessura da linha de 'extrafina' (na parte inferior) para 'extra larga' (na parte superior).

Movendo a caneta

Espaço de trabalho VEXcode VR 123 com o robô 123 na área de jogo e blocos de caneta na área de projeto.

Para desenhar com a Caneta no Robô VR 123, você deve mover a Caneta para baixo no Campo usando o bloco [Mover Caneta].

A configuração padrão da Caneta é 'para cima' ou não desenhar no Campo.

Robot VR 123 com caneta baixada no VEXcode VR 123 Playspace, pronto para desenhar.

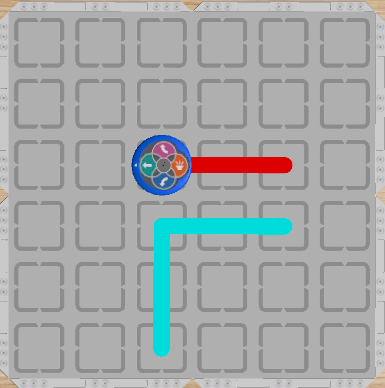

Esta imagem mostra um exemplo onde a Caneta foi movida entre ‘para baixo’ e ‘para cima’ para desenhar linhas e deixar um espaço entre elas.

Espaço de trabalho de realidade virtual VEXcode mostrando o robô 123 no Playground para teste de comandos da caneta.

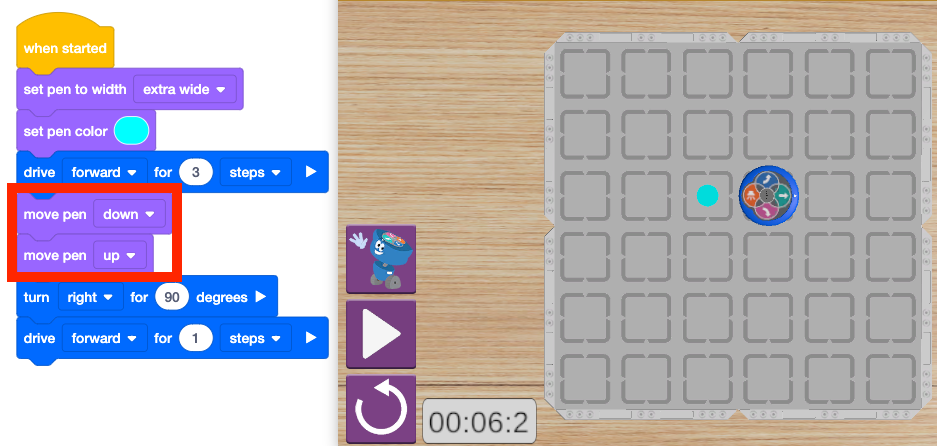

Mover a caneta para 'baixo' e imediatamente para 'cima' resultará no desenho de um ponto no campo, conforme mostrado nesta imagem.

Configurando a cor da caneta

Robot VR 123 no VEXcode VR Playspace com a caneta para baixo para desenhar.

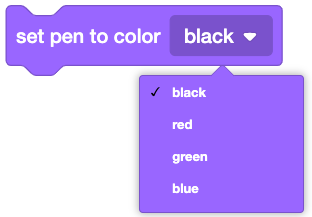

Existem duas maneiras de ajustar a cor da caneta. A primeira é usar o bloco [Definir cor da caneta] para definir a cor da caneta para uma das quatro cores básicas predefinidas – preto, vermelho, verde ou azul.

A cor padrão da caneta no robô VR 123 é preta.

Área de trabalho VEXcode VR 123 mostrando os blocos utilizados para programar o robô com a caneta.

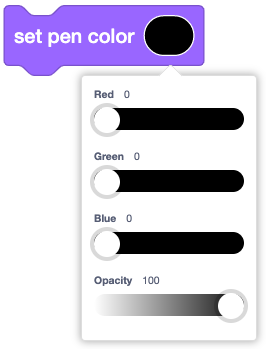

Você também pode usar o bloco [Definir cor da caneta] com controles deslizantes de cores para definir a cor da caneta para qualquer tonalidade.

Mova os controles deslizantes dentro do bloco para ajustar os valores de vermelho, verde e azul.

Mova o controle deslizante de opacidade para ajustar o quão sólida ou translúcida sua cor aparece no Campo.

O VEXcode VR 123 Playspace mostra o robô 123 a utilizar blocos de comando de caneta para desenhar um percurso.

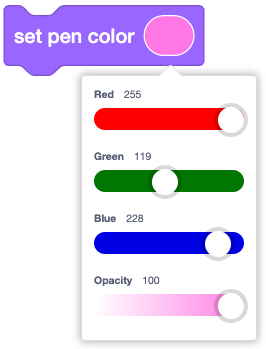

À medida que os controles deslizantes são movidos, a cor no bloco [Definir cor da caneta] mudará para refletir essa combinação de cores.

Continue movendo os controles deslizantes até que a cor desejada seja criada.

Espaço de trabalho VEXcode VR 123 mostrando blocos que baixam a caneta e controlam o robô 123 para desenhar no Playspace.

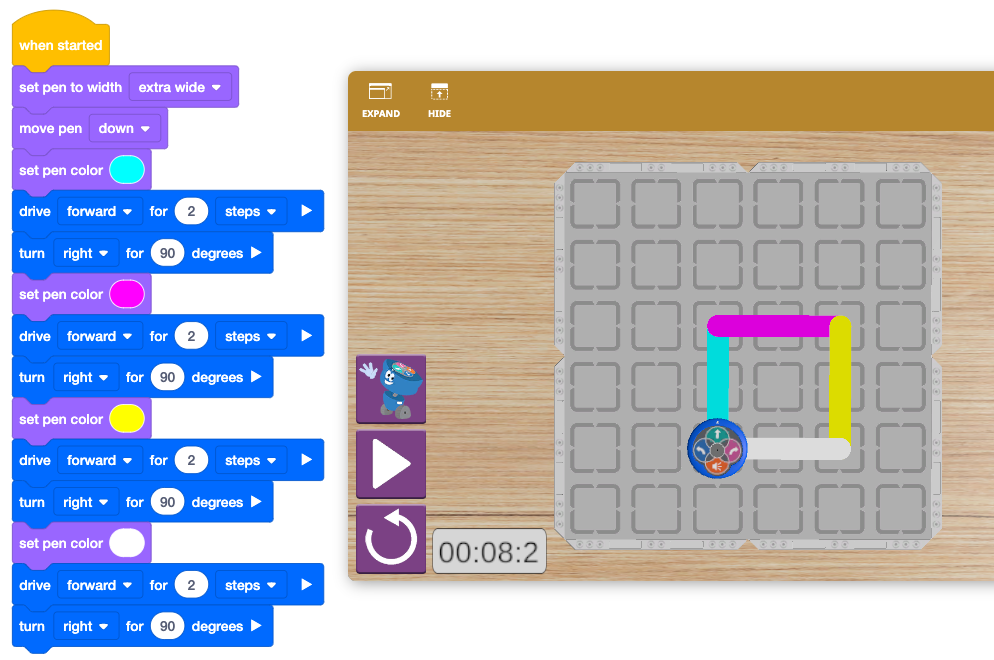

Neste exemplo, o bloco [Definir cor da caneta] é usado para desenhar um quadrado multicolorido.

Preenchendo uma área com cor

Espaço de trabalho VEXcode VR 123 mostrando o robô 123 no Playspace e os blocos de comando da caneta na área de programação.

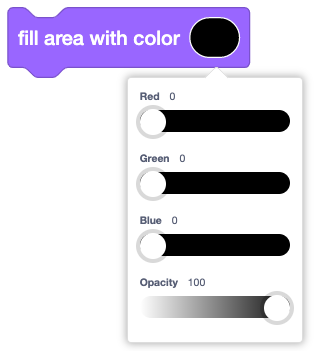

Você também pode usar a Caneta no Robô VR 123 para colorir uma área do Campo, usando o bloco [Preencher área com cor].

Mova os controles deslizantes dentro do bloco para ajustar os valores de vermelho, verde e azul.

Mova o controle deslizante de opacidade para ajustar o quão sólida ou translúcida sua cor aparece no Campo.

Continue movendo os controles deslizantes até que a cor desejada seja criada.

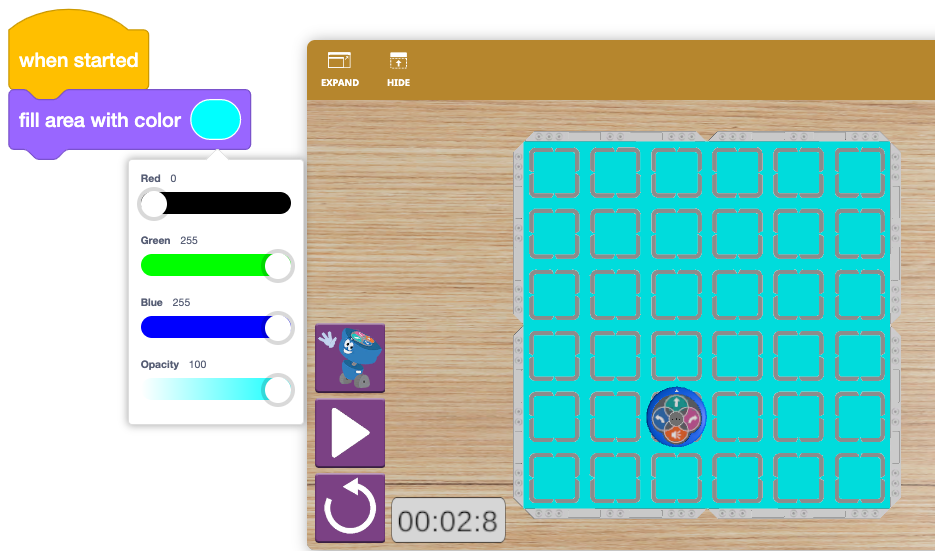

Espaço de trabalho VEXcode VR 123 mostrando os blocos de comando da caneta e o robô 123 no Playspace.

Neste exemplo, o bloco [Preencher área com cor] foi utilizado para colorir o Campo. Você também pode usar esse recurso para colorir formas desenhadas com a Caneta.
