Czym jest narzędzie oprogramowania układowego V5?

Narzędzie VEX V5 Firmware to narzędzie udostępniające użytkownikom opcje niedostępne w VEXcode V5. Może dostarczyć ważnych informacji za pomocą przycisku informacyjnego podczas współpracy z pomocą techniczną VEX w celu ustalenia możliwych przyczyn problemów ze sprzętem. Narzędzie V5 Firmware Utility jest również niezbędne podczas zawodów, ponieważ przekształcenie V5 Brain w kontroler terenowy jest niezbędne do prowadzenia zawodów. Uruchomienie diagnostyki akumulatora to kolejna opcja za pośrednictwem narzędzia V5 Firmware Utility, która pozwala użytkownikom zidentyfikować możliwe problemy z akumulatorem V5.

Program narzędziowy VEX V5 Firmware Utility znajdziesz tutaj.

Aktualizacja oprogramowania układowego V5 Brain

Wiele produktów VEX V5 zawiera własne wewnętrzne procesory i działa na specjalnym systemie operacyjnym znanym jako „VEXos”. Ten system operacyjny został napisany w całości przez firmę VEX Robotics i wykorzystuje elastyczność i moc sprzętu VEX do różnorodnych potrzeb edukacyjnych i rygorów konkurencji.

VEXos pozwala na zaawansowane funkcje programowania i ulepszone doświadczenie użytkownika. Najlepszym sposobem zapewnienia prawidłowego działania systemu V5 jest aktualizacja oprogramowania sprzętowego. Możesz zaktualizować oprogramowanie sprzętowe V5 Brain za pomocą narzędzia V5 Firmware Utility.

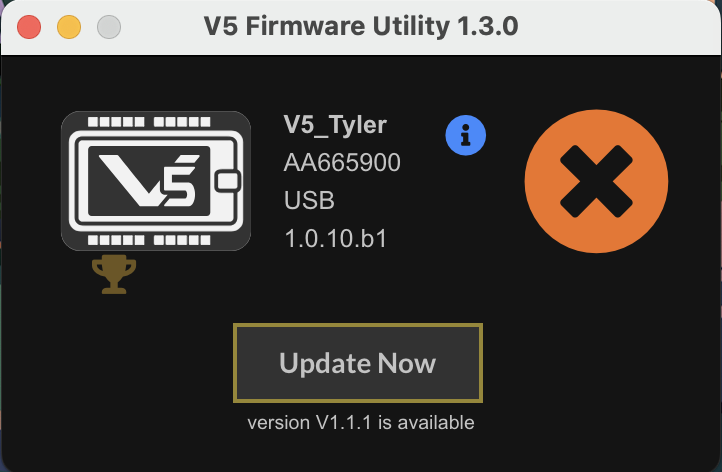

Okno oprogramowania układowego V5 jest otwarte i pokazuje podłączony mózg. Poniżej znajduje się przycisk Aktualizuj teraz.

Jeśli V5 Brain nie jest aktualny, pojawi się pomarańczowy x i przycisk umożliwiający uruchomienie aktualizacji oprogramowania sprzętowego.

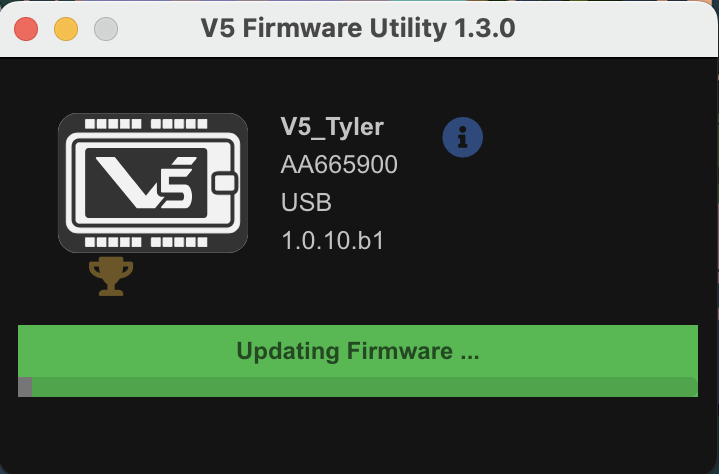

Okno narzędzia oprogramowania układowego V5 po naciśnięciu przycisku Aktualizuj teraz z komunikatem Aktualizowanie oprogramowania układowego.

Narzędzie Firmware Utility pobierze i uruchomi aktualizację oprogramowania sprzętowego.

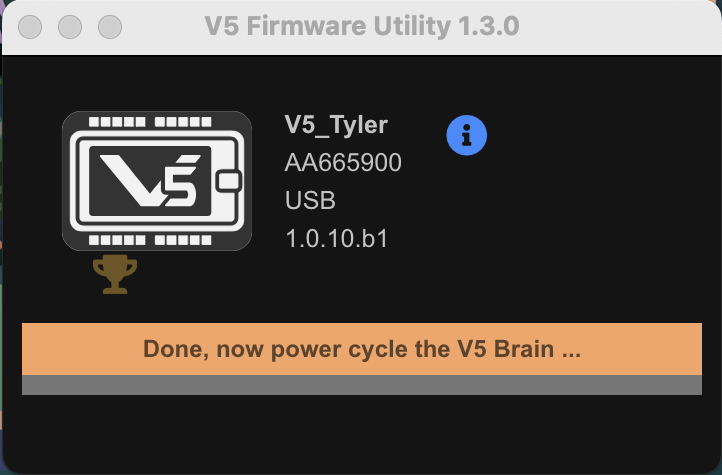

Po zakończeniu aktualizacji program narzędziowy oprogramowania układowego V5 wyświetli komunikat „Gotowe”. Teraz wyłącz i włącz urządzenie V5 Brain.

Po pobraniu oprogramowania sprzętowego do V5 Brain konieczne będzie wyłączenie i włączenie zasilania Brain.

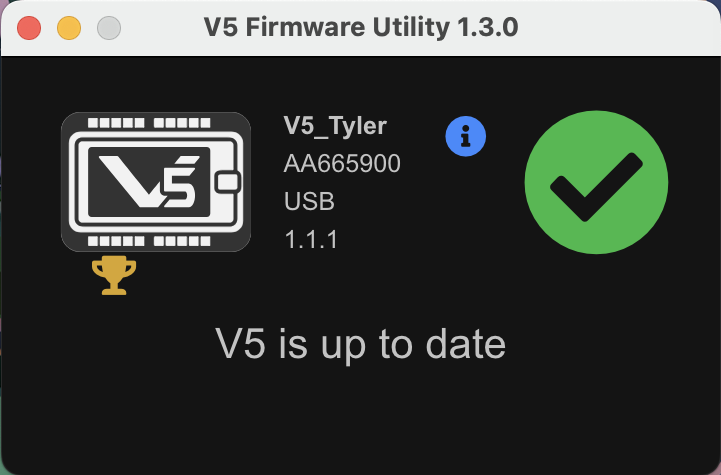

Narzędzie oprogramowania układowego V5 po wyłączeniu i ponownym włączeniu zasilania Brain wyświetla komunikat informujący, że wersja V5 jest aktualna.

Gdy oprogramowanie sprzętowe będzie aktualne, w narzędziu Firmware Utility pojawi się zielony znacznik i informacja „V5 jest aktualna”.

Znajdowanie informacji o mózgu V5 i systemie użytkownika

Posiadanie informacji o V5 Brain i systemie użytkownika może być pomocne przy rozwiązywaniu problemów.

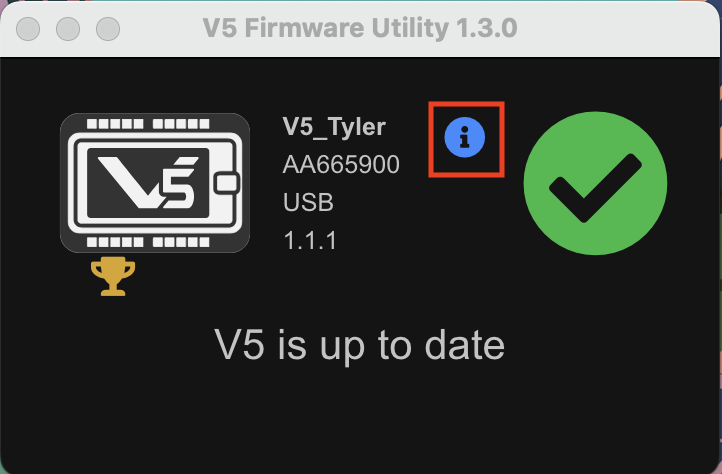

Narzędzie oprogramowania układowego V5 z komunikatem informującym, że wersja V5 jest aktualna. Powyżej znajduje się podświetlona niebieska ikona informacyjna.

Kliknij ikonę Informacje w narzędziu Firmware Utility.

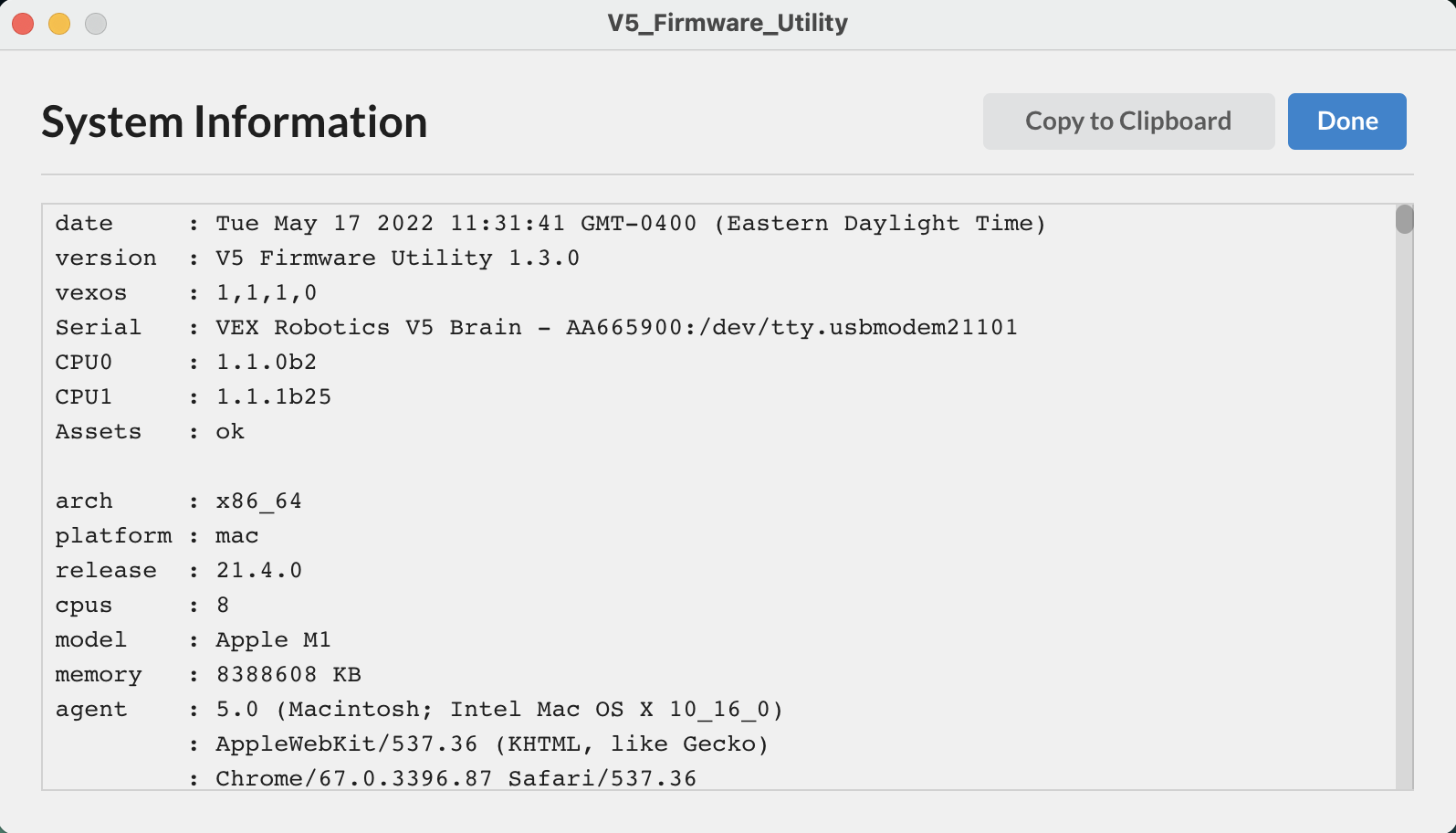

Narzędzie oprogramowania układowego V5 po wybraniu ikony informacyjnej zawiera listę informacji o systemie, z której można skorzystać w celu debugowania.

Spowoduje to pobranie informacji o podłączonym V5 Brain i informacjach o systemie użytkownika. Można to wykorzystać, aby pomóc obsłudze VEX w rozwiązywaniu problemów.

Pobieranie aplikacji do kontroli pola umiejętności

Zespoły biorące udział w zawodach mają teraz możliwość prowadzenia meczów umiejętności robotów, używając mózgu robota V5 jako kontrolera terenowego za pomocą aplikacji Skills Field Control. Dzięki temu mecze Umiejętności mogą być przeprowadzane łatwiej i efektywniej.

Narzędzie oprogramowania układowego V5 z komunikatem informującym, że wersja V5 jest aktualna. Po lewej stronie znajduje się podświetlona ikona trofeum.

Kliknij ikonę trofeum w narzędziu Firmware Utility.

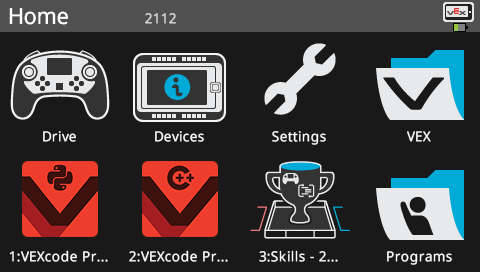

Ekran V5 Brain jest wyświetlany w menu głównym, aby pokazać, że aplikacja Field Control została pobrana do trzeciego slotu programu.

Spowoduje to pobranie aplikacji Field Control do trzeciego gniazda programu.

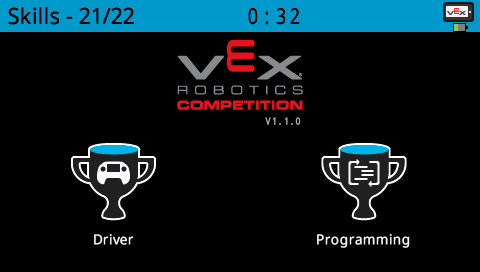

Ekran V5 Brain pokazany jest z uruchomioną aplikacją Field Control.

Po wybraniu aplikacji Field Control będziesz mógł używać V5 Brain jako kontrolera umiejętności. Więcej informacji na temat korzystania z V5 Brain w Robot Skills Challenge Field Controlmożna znaleźć w artykule.

Zaawansowane opcje

Dostęp do zaawansowanych opcji w narzędziu V5 Firmware Utility pozwala między innymi zaktualizować numer zespołu, przeprowadzić diagnostykę akumulatora w celu dalszego rozwiązywania problemów.

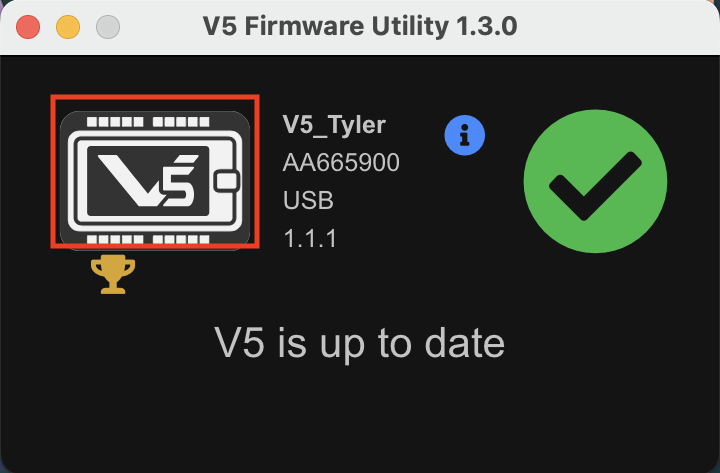

Narzędzie oprogramowania układowego V5 z komunikatem informującym, że wersja V5 jest aktualna. Ikona mózgu V5 jest podświetlona.

Naciśnij Shift + V i kliknij środek V5 Brain w narzędziu Firmware Utility.

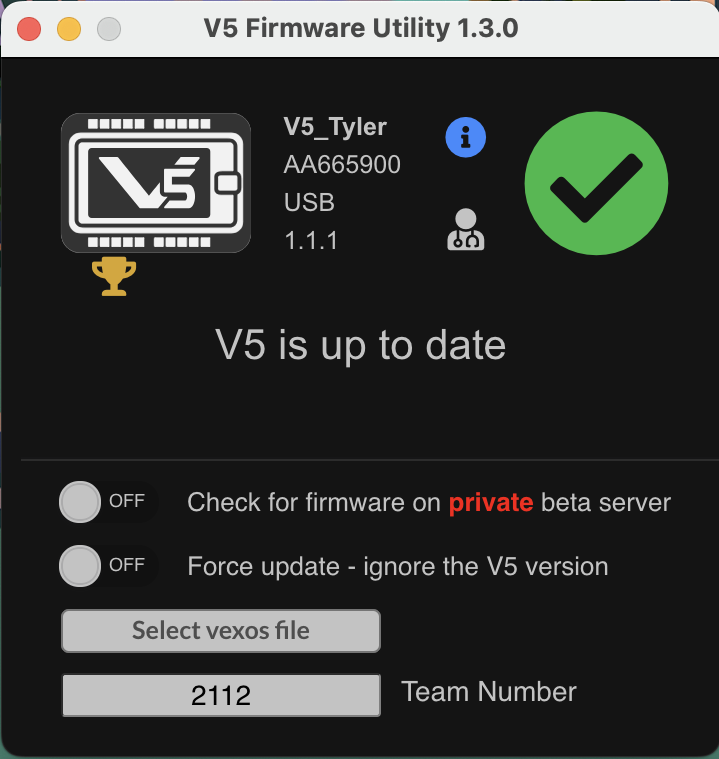

Narzędzie oprogramowania układowego V5 po wybraniu ikony V5 Brain przytrzymując klawisze Shift i V w celu otwarcia opcji zaawansowanych. Wyświetlane są ustawienia diagnozy i numeru zespołu.

Spowoduje to wyświetlenie zaawansowanych opcji, w tym aktualizacji numeru zespołu lub przeprowadzenia diagnostyki baterii.

Diagnostyka akumulatora

Przeglądanie ekranu diagnostyki akumulatora umożliwia sprawdzenie kolorystyki ogniw akumulatora wskazującej, czy niektóre ogniwa nie utrzymują ładunku w porównaniu do innych, co jest widoczne przy użyciu systemu kodowania kolorami zielonego, czerwonego i czarnego. Jest to przydatne przy ustalaniu, czy akumulator V5 jest uszkodzony, czy nie i należy go wymienić.

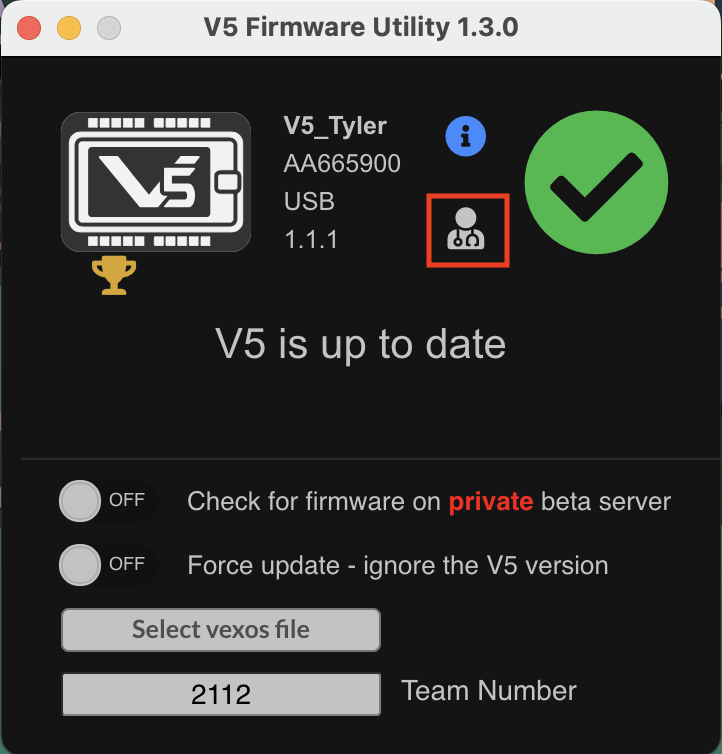

Narzędzie oprogramowania układowego V5 z komunikatem informującym, że wersja V5 jest aktualna. Po prawej stronie znajduje się podświetlona ikona lekarza.

Kliknij ikonę Lekarza.

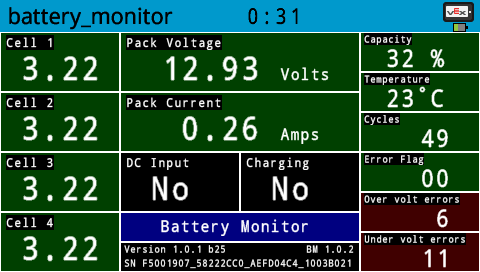

Ekran V5 Brain jest wyświetlany na ekranie Diagnostyka akumulatora z menu zawierającym dane dotyczące stanu akumulatora.

Spowoduje to otwarcie diagnostyki baterii w podłączonym V5 Brain. Aby uzyskać więcej informacji na temat ekranu diagnostyki akumulatora, zobacz ten artykuł.
