Montaż stojaka na monitor terenowy na przenośnym boisku zawodów V5

W tym artykule dowiesz się, jak zamontować stojak pod monitor terenowy na przenośnym boisku V5 Competition Field.

Krok 1 procesu konfiguracji robotów V5 Competition, ilustrujący początkową konfigurację komponentów w celu uzyskania optymalnych wyników w zawodach robotycznych.

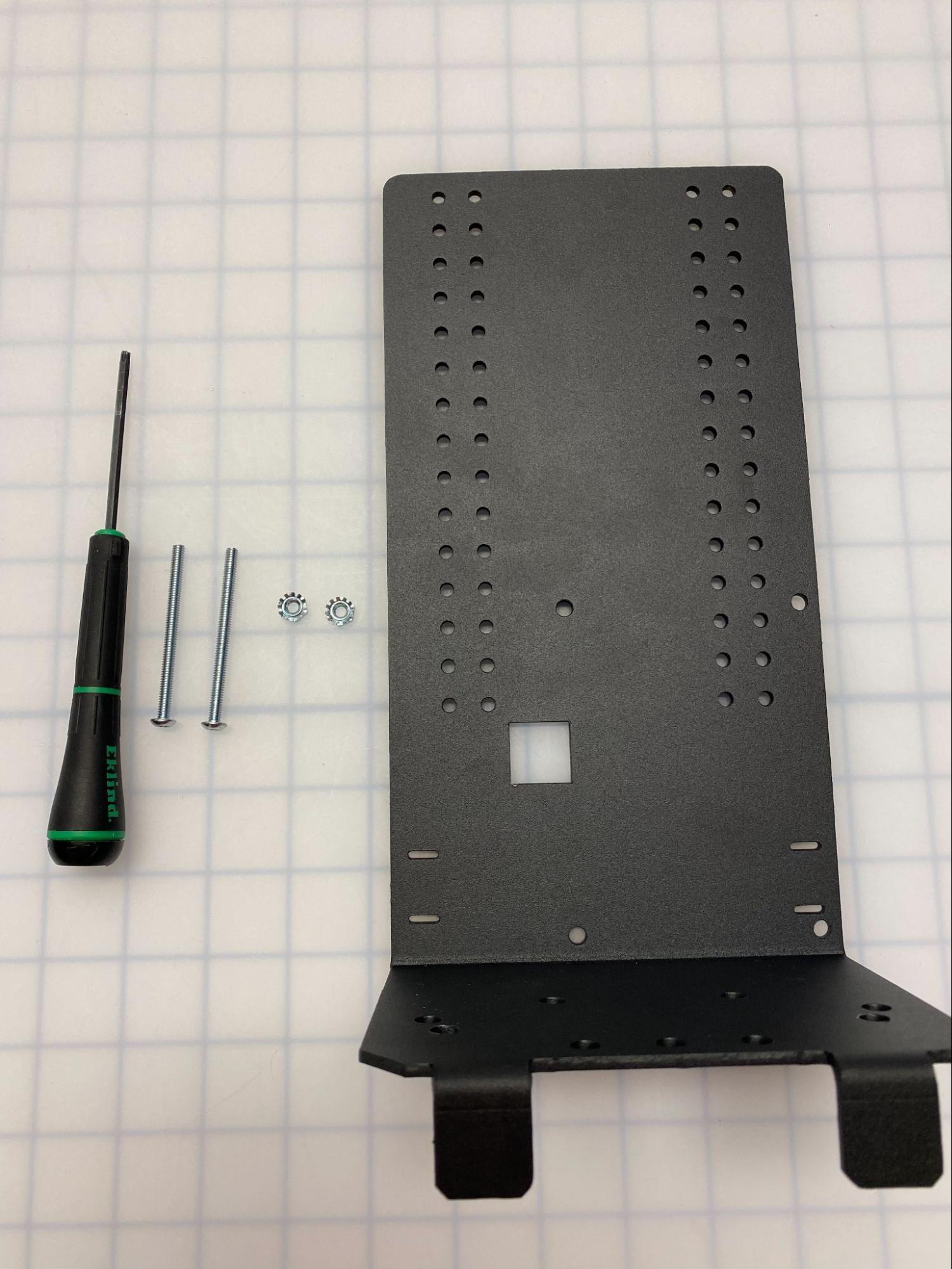

1. Zbierz sprzęt do montażu stojaka.

Wymagany montaż stojaka na monitor terenowy do przenośnego sprzętu terenowego:

  • Śruba z napędem gwiazdowym 8-32 x 2,25” – 2 szt
  • Nakrętki Nylock – ilość 2
  • Śrubokręt T15

Krok 2 procesu konfiguracji robotów V5 Competition, ilustrujący kluczowe komponenty i instrukcje montażu potrzebne do zbudowania robota konkursowego.

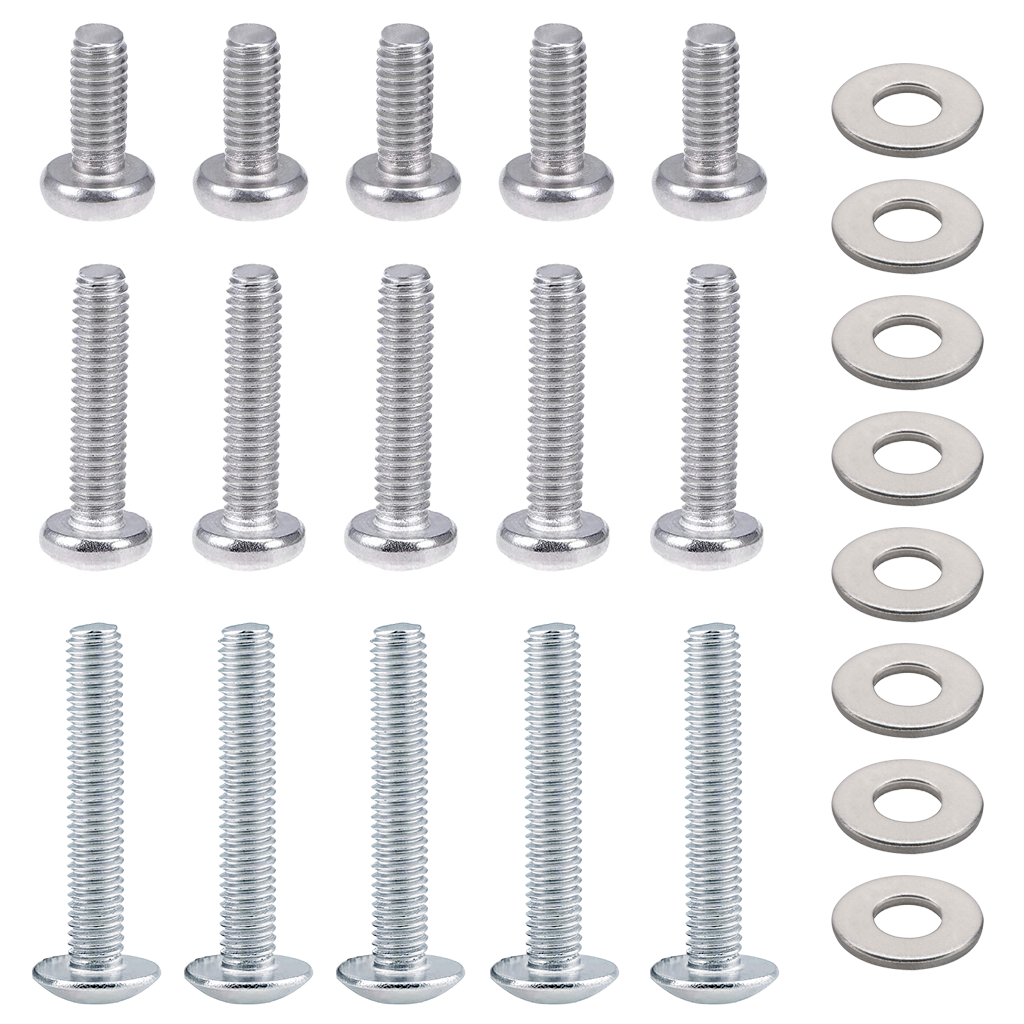

2. Zbierz sprzęt do montażu monitora.

Wymagany sprzęt do montażu monitora na stojaku na monitor terenowy:

  • Standaryzowany sprzęt do montażu monitora VESA
  • Śruba M4 x .7 x 10 mm — 5 sztuk
  • Śruba M4 x 0,7 x 18 mm — 5 szt
  • Śruba M4 x 0,7 x 25 mm — 5 szt
  • Podkładka - szt. 8
  • Śrubokręt Phillips

Schemat ilustrujący krok 3 budowy robotów konkursowych w kategorii V5, zawierający opisane komponenty i instrukcje montażu.

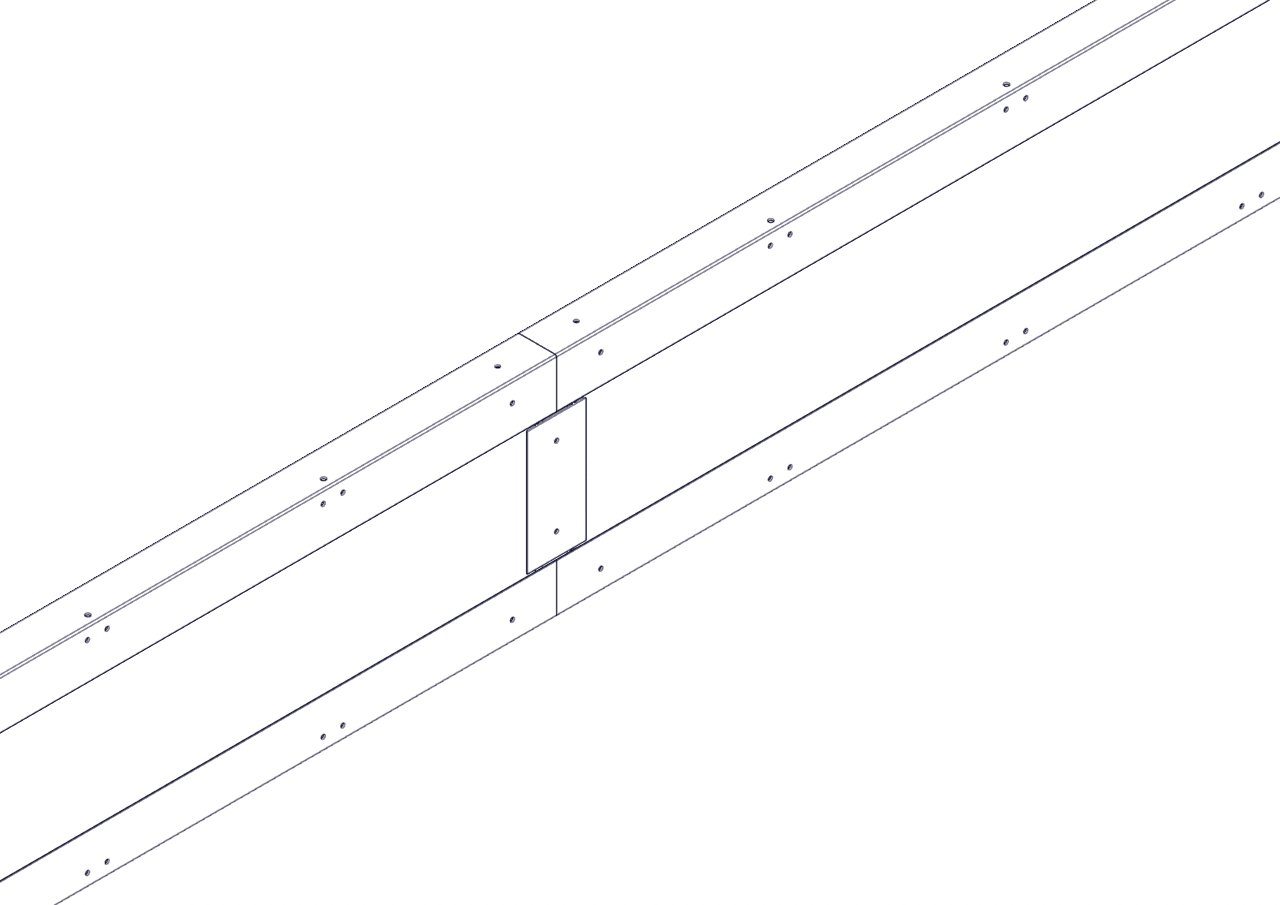

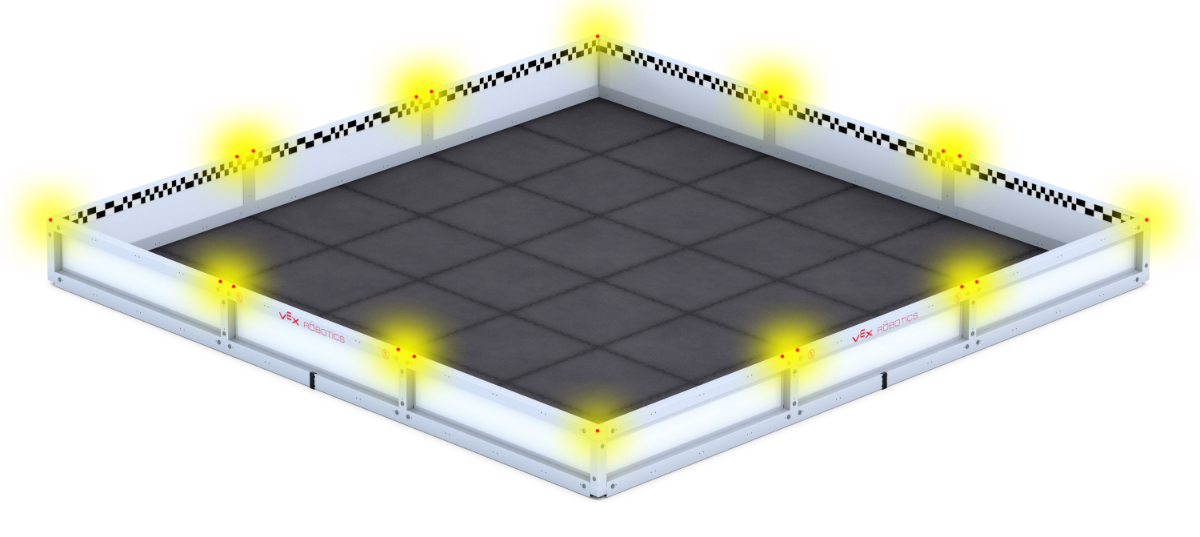

3. Określ miejsce zamocowania stojaka na monitor terenowy

  • Stojak na monitor terenowy można przymocować do dowolnego narożnika lub dowolnej krawędzi za pomocą złącza T.

Schemat blokowy ilustrujący proces projektowania robotów konkursowych w wersji V5, podkreślający kluczowe kroki i punkty decyzyjne dla efektywnego rozwoju robota.

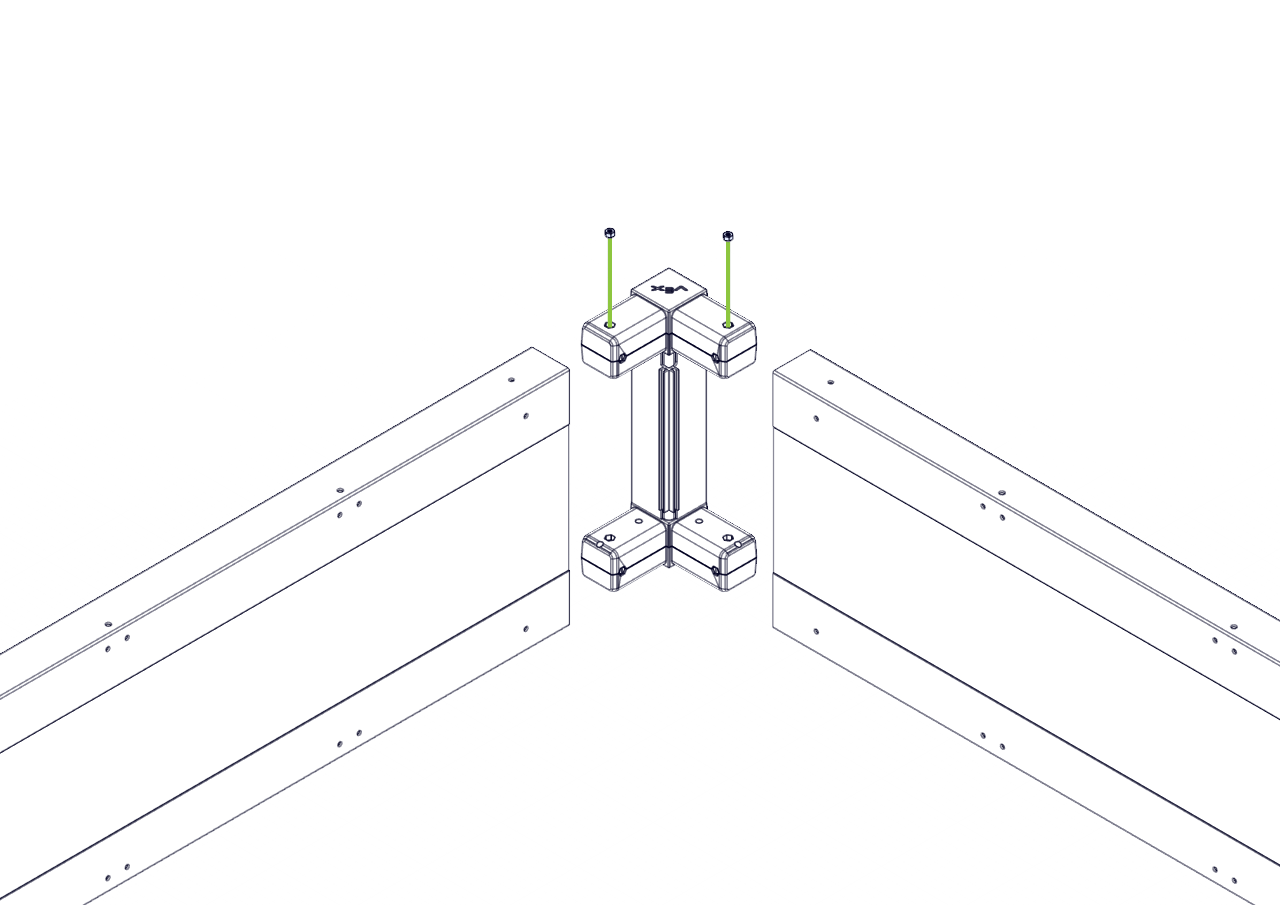

4. Po wybraniu lokalizacji umieść nakrętki zabezpieczające w kieszeniach nakrętek na złączu narożnym lub złączkach typu T.

  • Aby to zrobić, wyjmij wytłoczki ze złączy, aby odsłonić kieszenie na nakrętki.

Schemat ilustrujący proces montażu robota konkursowego V5, podkreślający kluczowe komponenty i połączenia zapewniające optymalne wyniki w zawodach robotycznych.

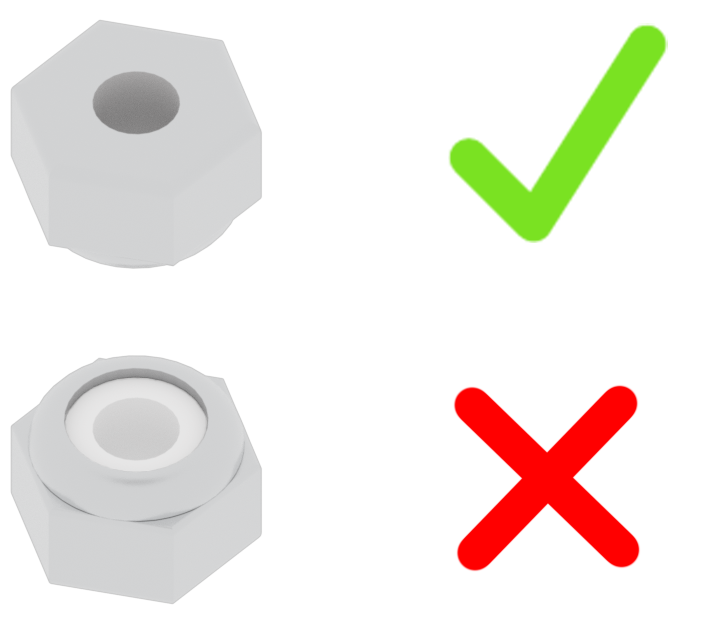

Uwaga: upewnij się, że nakrętki zabezpieczające są włożone we właściwym kierunku.

Schemat ilustrujący proces montażu robota konkursowego V5, podkreślający kluczowe komponenty i połączenia zapewniające optymalne wyniki w zawodach robotycznych.Schemat ilustrujący krok 5.2 procesu montażu robotów V5 Competition, szczegółowo przedstawiający kluczowe komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności.

Zrzut ekranu kroku 5.3 z dokumentacji VEX Robotics, ilustrujący proces montażu robota konkursowego, wyróżniający kluczowe komponenty i instrukcje dotyczące budowy i konfiguracji robota na zawody.Zrzut ekranu ilustrujący krok 5.4 opisu kategorii V5, skupiający się na montażu lub konfiguracji robotów konkursowych, zawierający opisane komponenty i instrukcje dotyczące efektywnego projektowania robotów.

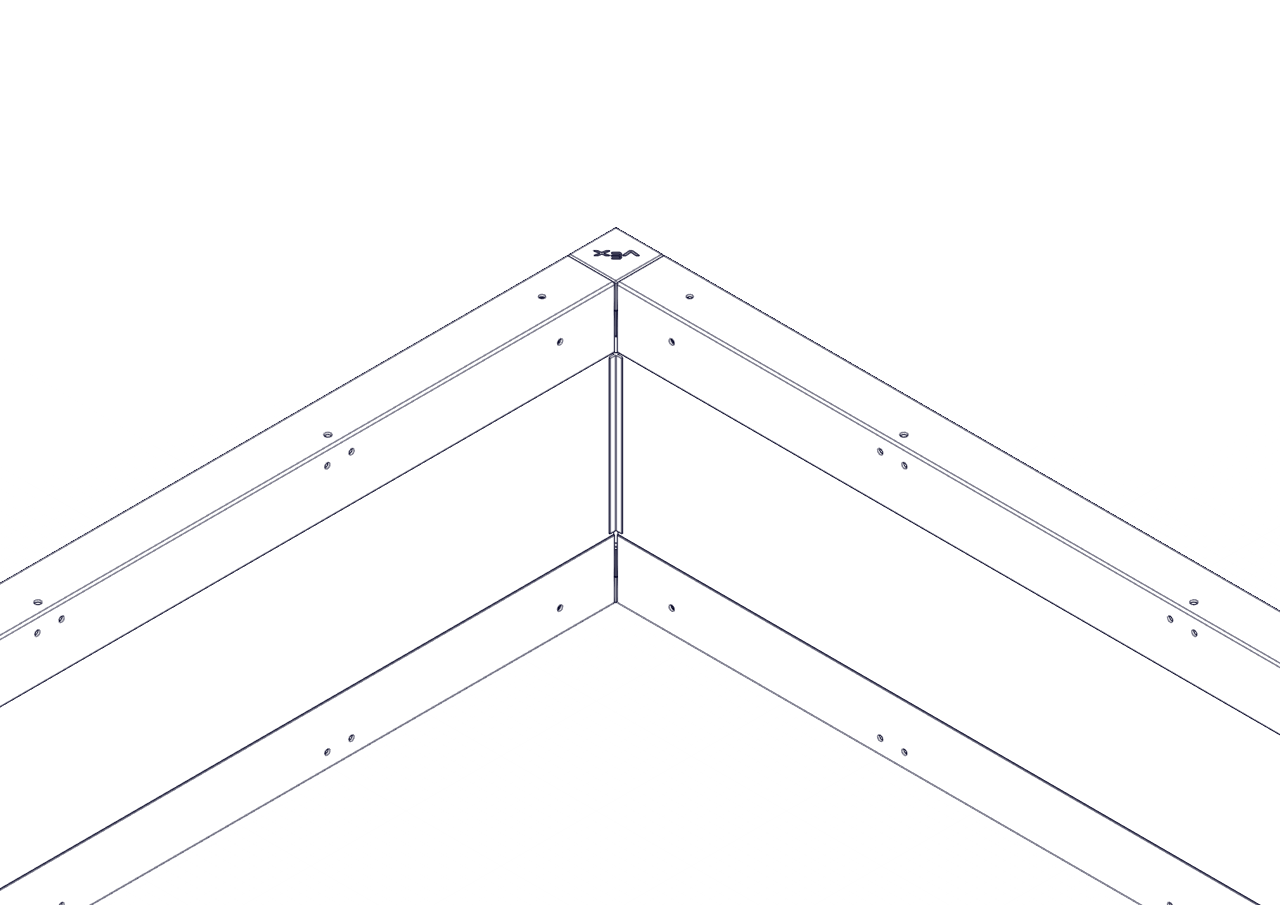

5. Podłącz profile z powrotem do złącza.

  • Upewnij się, że nakrętki pozostają w kieszeniach na nakrętki.

Schemat ilustrujący proces montażu robota konkursowego, ukazujący najważniejsze komponenty i ich rozmieszczenie, jako część Opisu kategorii V5 w sekcji Roboty konkursowe.Zrzut ekranu przedstawiający proces projektowania robota konkursowego, ilustrujący krok 6.2 w opisie kategorii V5, prezentujący kluczowe komponenty i instrukcje montażu służące do budowy robota konkursowego.Schemat blokowy ilustrujący proces konfiguracji robotów konkursowych w wersji V5, szczegółowo opisujący kroki i punkty decyzyjne dla optymalnej konfiguracji i wydajności.Schemat blokowy ilustrujący kroki konfiguracji robota konkursowego w systemie V5, podkreślający kluczowe komponenty i procesy zaangażowane w konfigurację i obsługę.

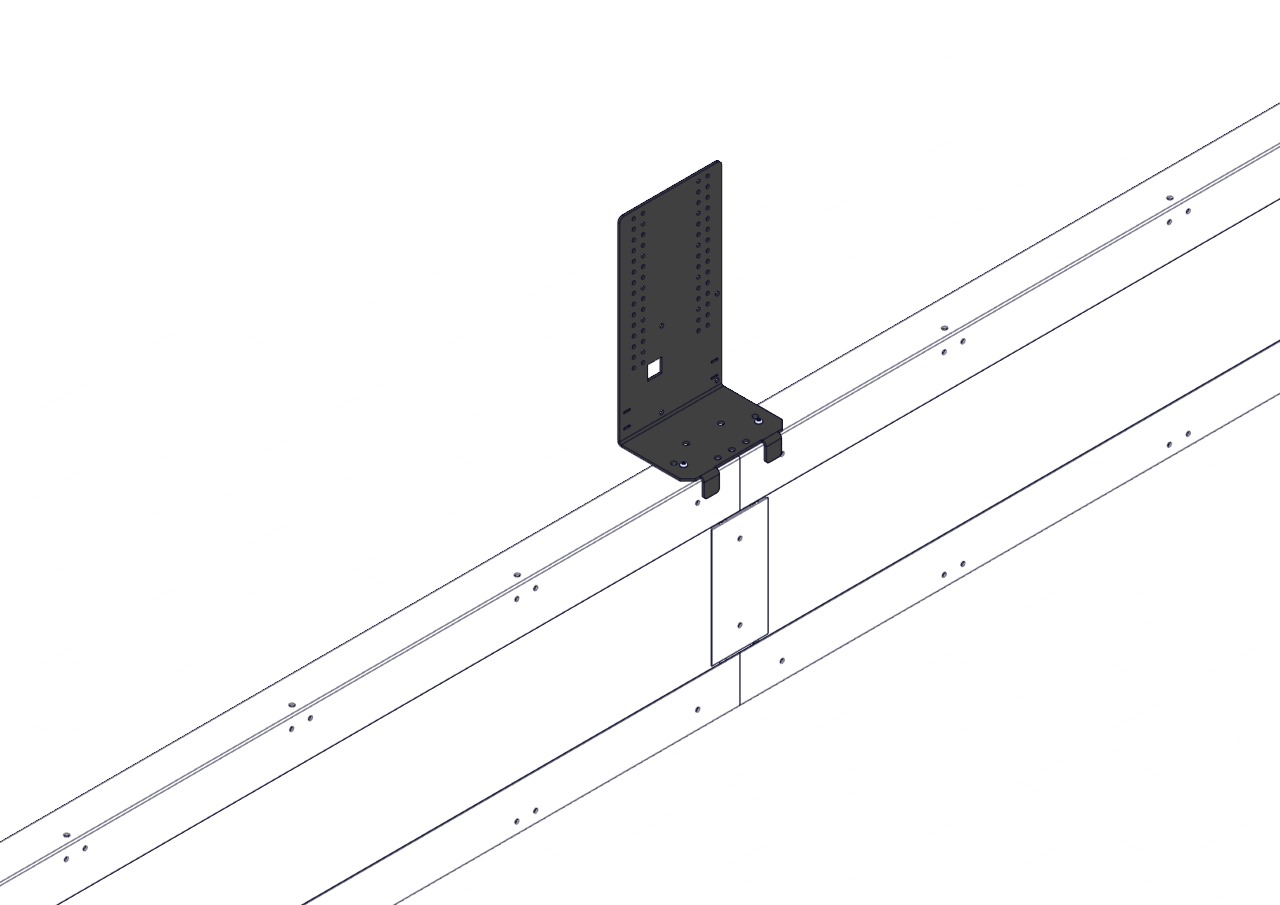

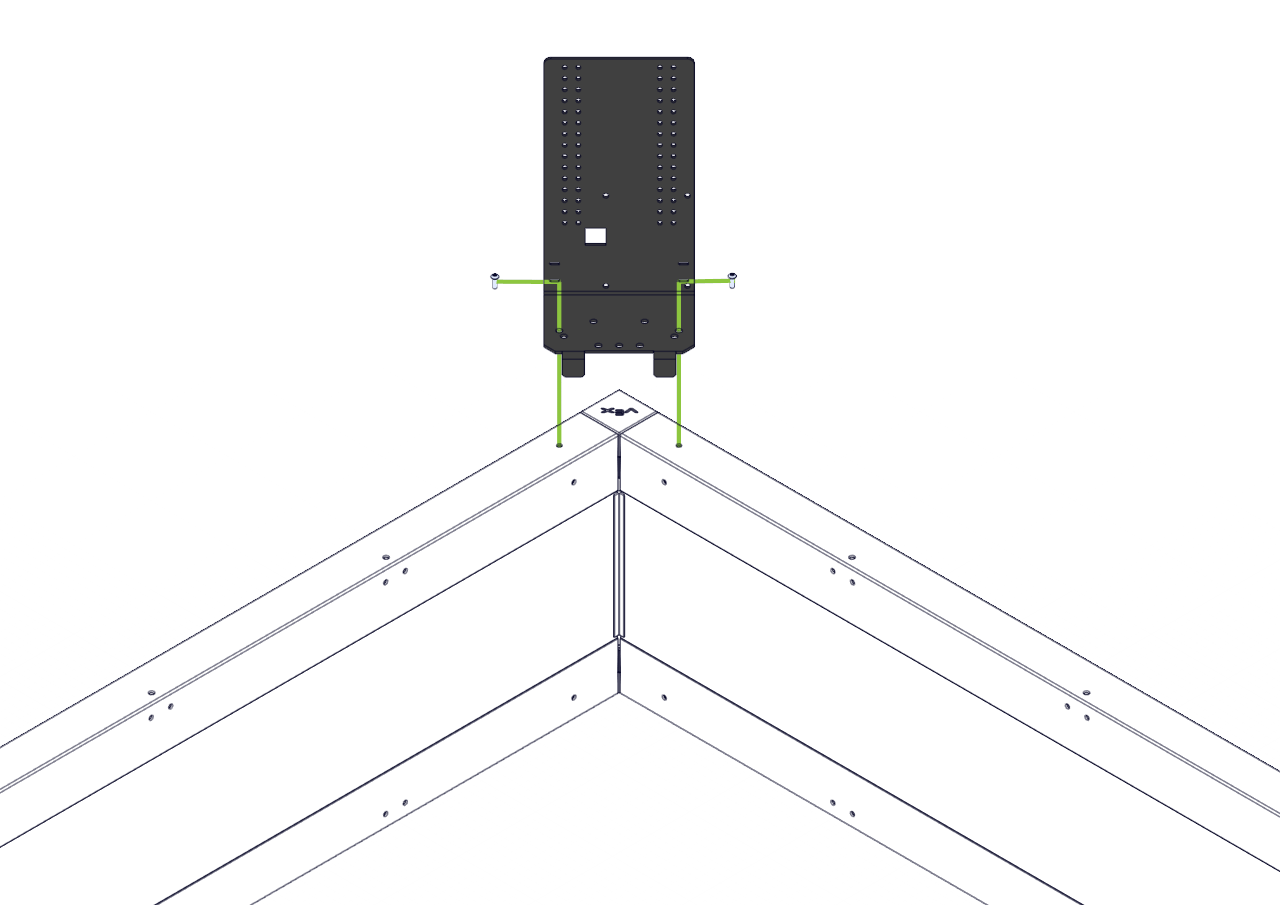

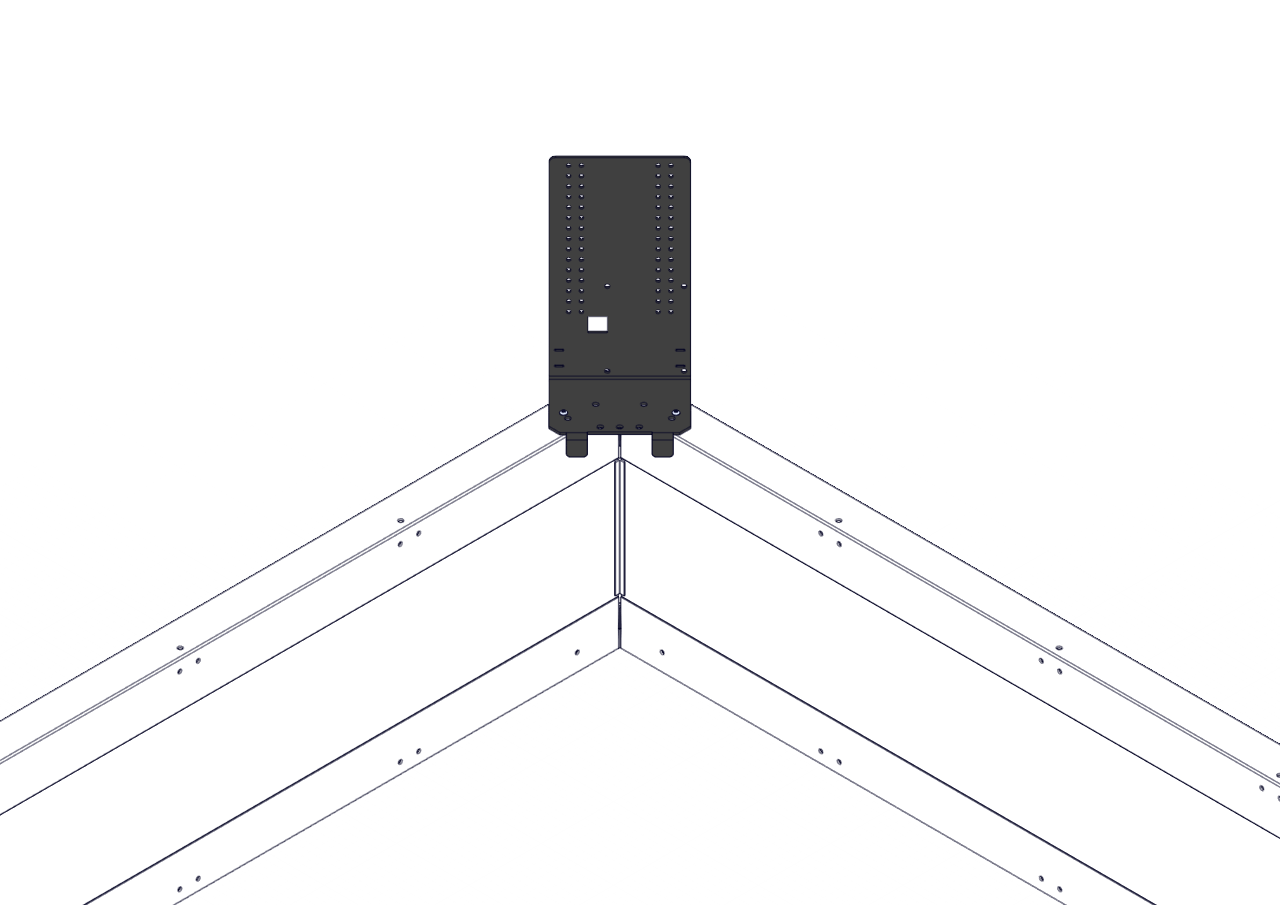

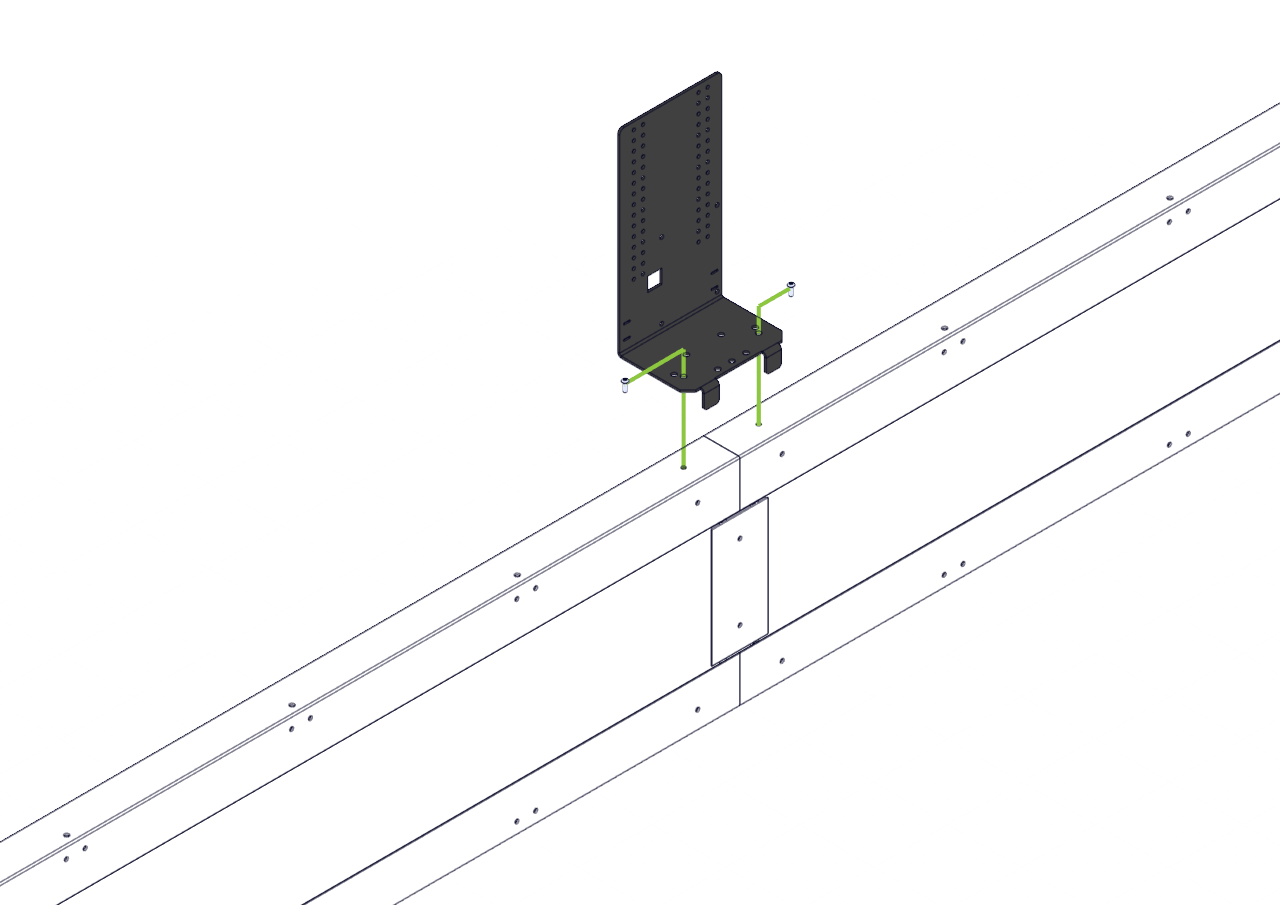

6. Umieść stojak na monitor terenowy na profilach.

  • Przymocuj stojak za pomocą dwóch śrub z napędem gwiazdowym.
  • Upewnij się, że śruby są całkowicie dokręcone, a podstawa monitora polowego jest stabilna.

Zrzut ekranu kroku 7.1 z opisu kategorii V5, ilustrującego proces konfiguracji robotów konkursowych, zawierającego opisane komponenty i instrukcje montażu.

Schemat blokowy ilustrujący proces konfiguracji robotów konkursowych w systemie V5, podkreślający kluczowe kroki i decyzje związane z konfiguracją i obsługą robota.

Krok 7.3 opisu kategorii V5 przedstawiający szczegółowy schemat komponentów robota konkursowego oraz instrukcję montażu, podkreślającą kluczowe części i ich rozmieszczenie w celu zapewnienia optymalnej wydajności w zawodach robotycznych.

Schemat blokowy ilustrujący kroki konfiguracji robotów konkursowych w wersji V5, podkreślający kluczowe procesy i punkty decyzyjne dla efektywnego programowania i działania.

Schemat blokowy ilustrujący kroki konfiguracji robota konkursowego w systemie robotyki V5, podkreślający kluczowe komponenty i procesy zapewniające skuteczną konfigurację i działanie.

Zrzut ekranu kroku 7.6 z dokumentacji VEX Robotics, ilustrującego proces związany z robotami konkursowymi w kategorii V5, zawierający opisane komponenty i instrukcje dotyczące konfiguracji.

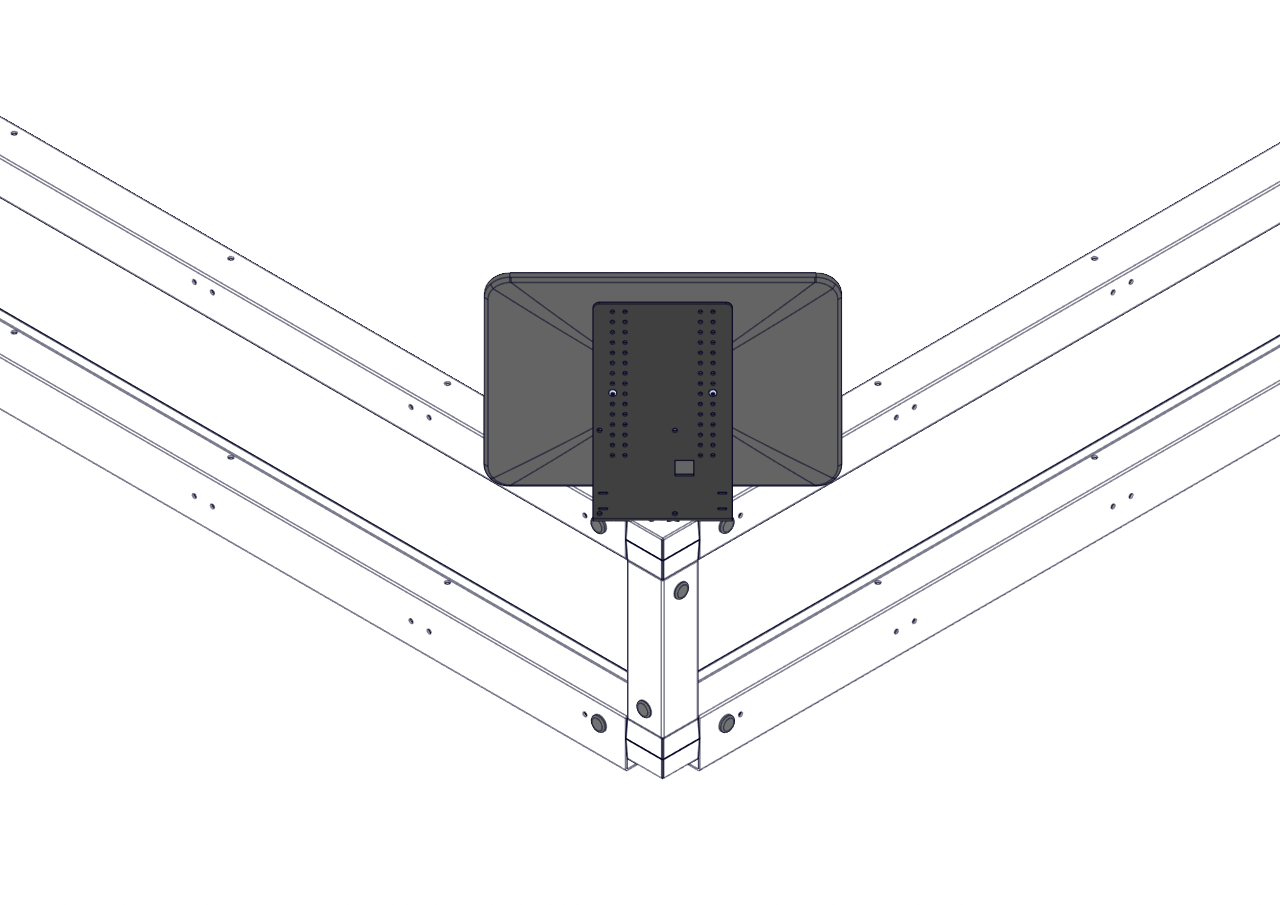

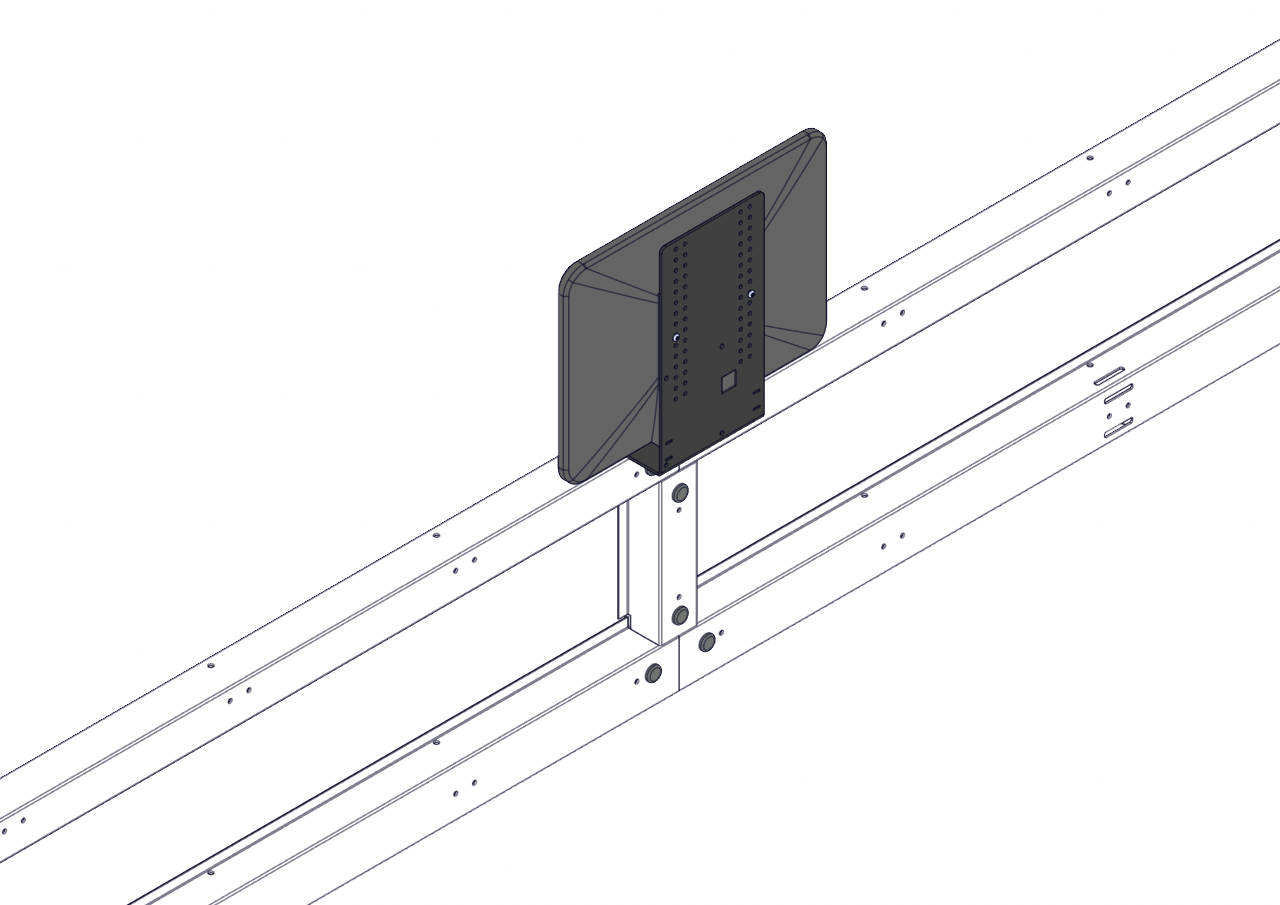

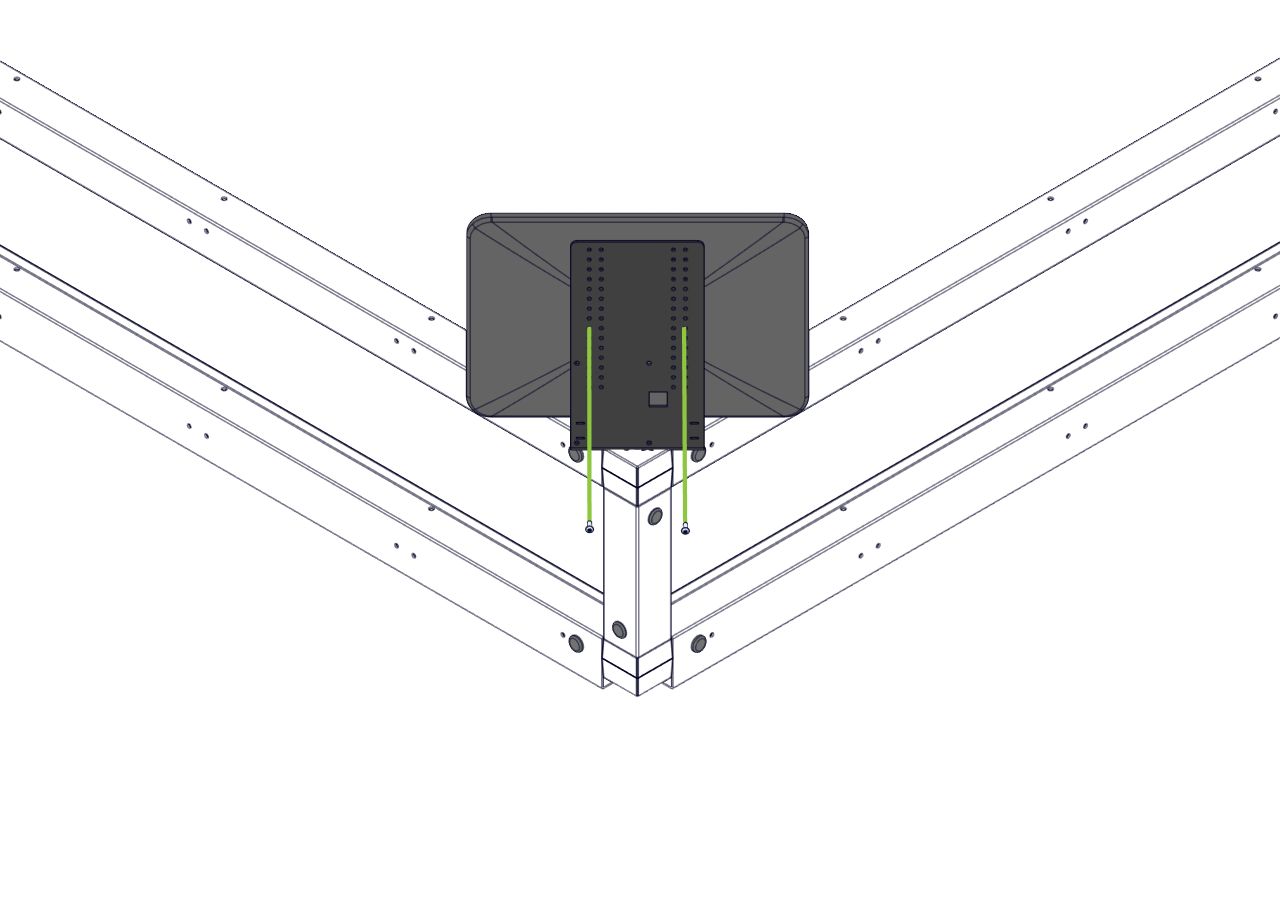

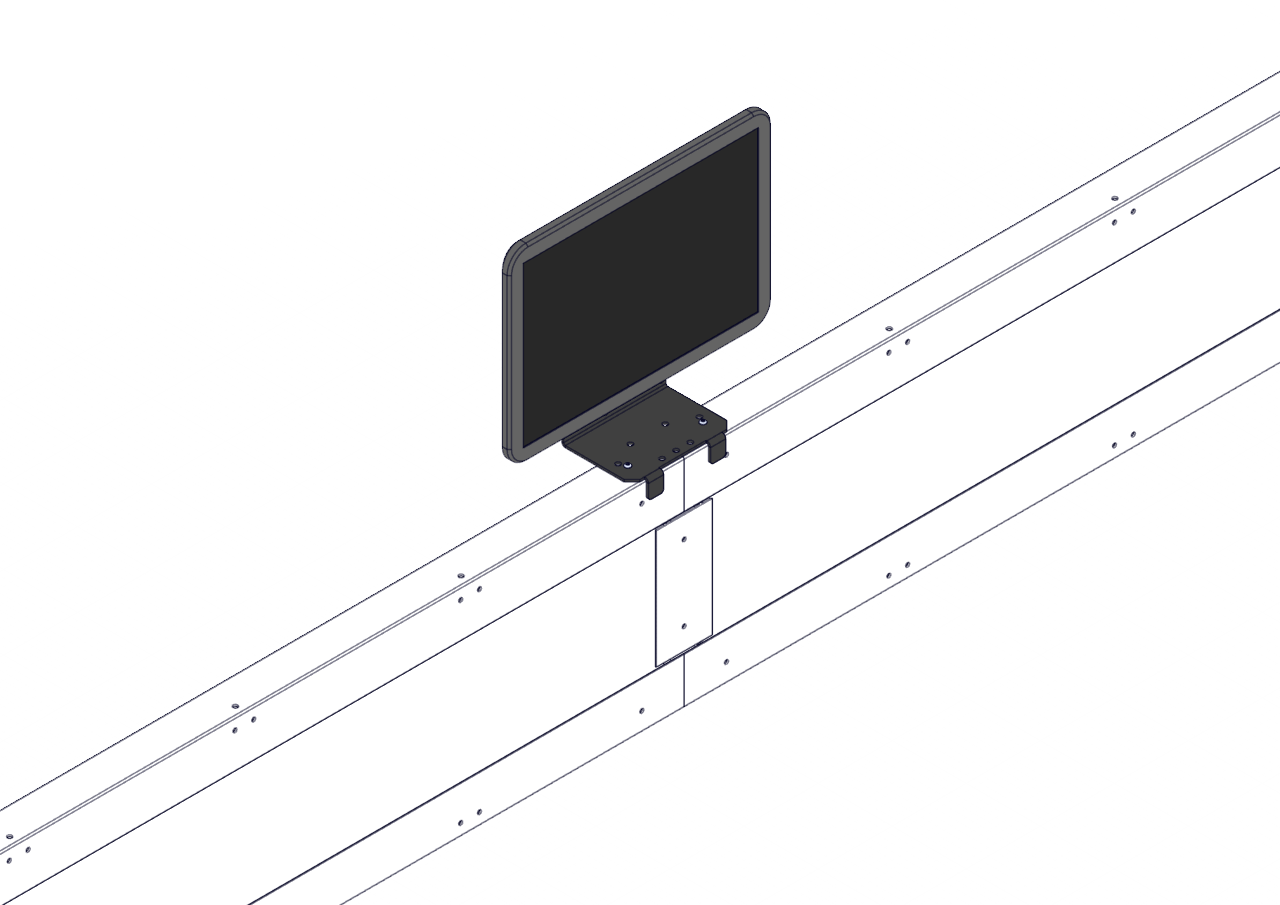

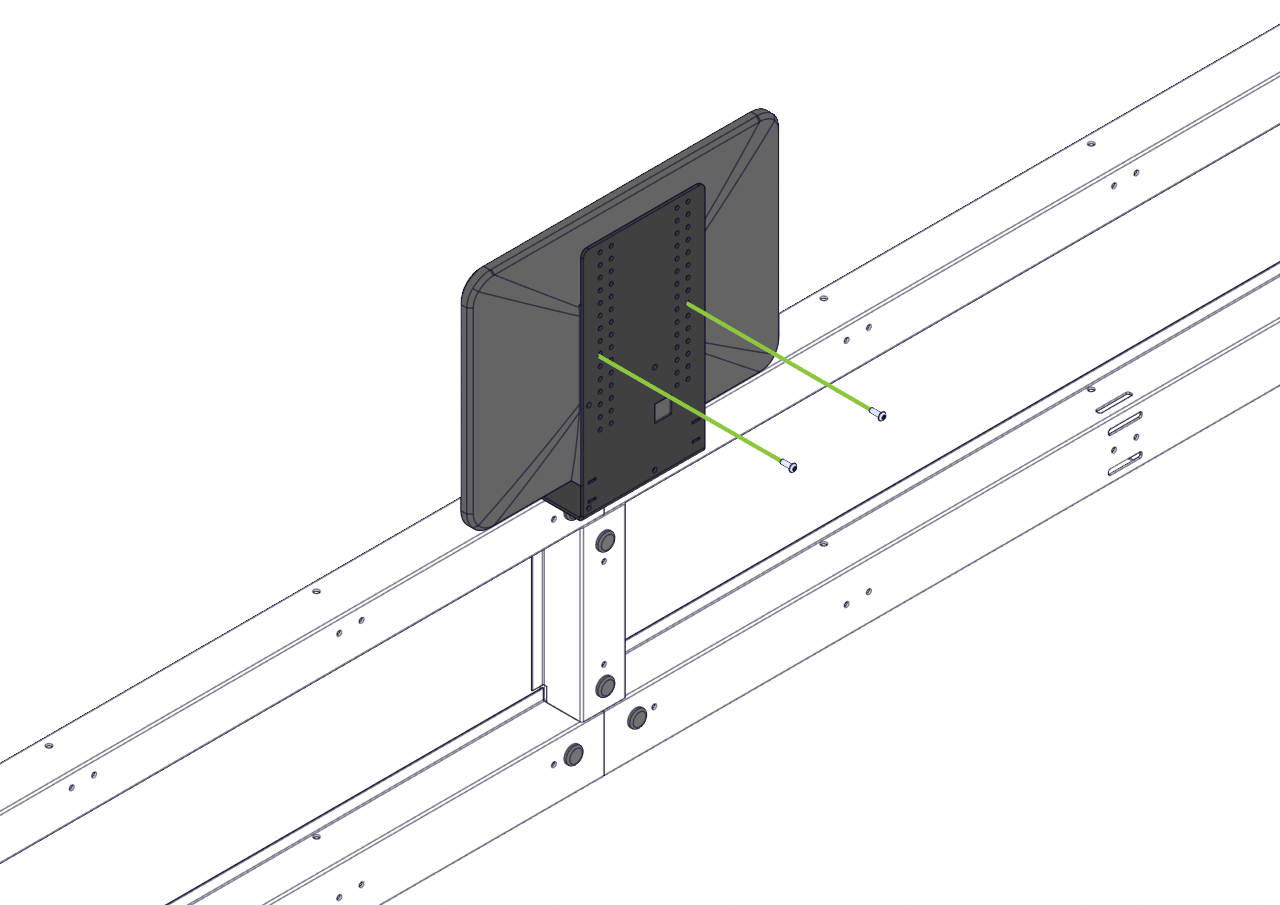

7. Korzystając ze standardowych elementów montażowych monitora VESA, przymocuj monitor do stojaka na monitor terenowy.

  • Monitor powinien być skierowany w stronę pola.
  • Monitor można przymocować do boków pola lub w rogach, jak pokazano na tych ilustracjach.
