W tym artykule dowiesz się, jak zamontować system Field Control na przenośnym boisku sportowym V5.

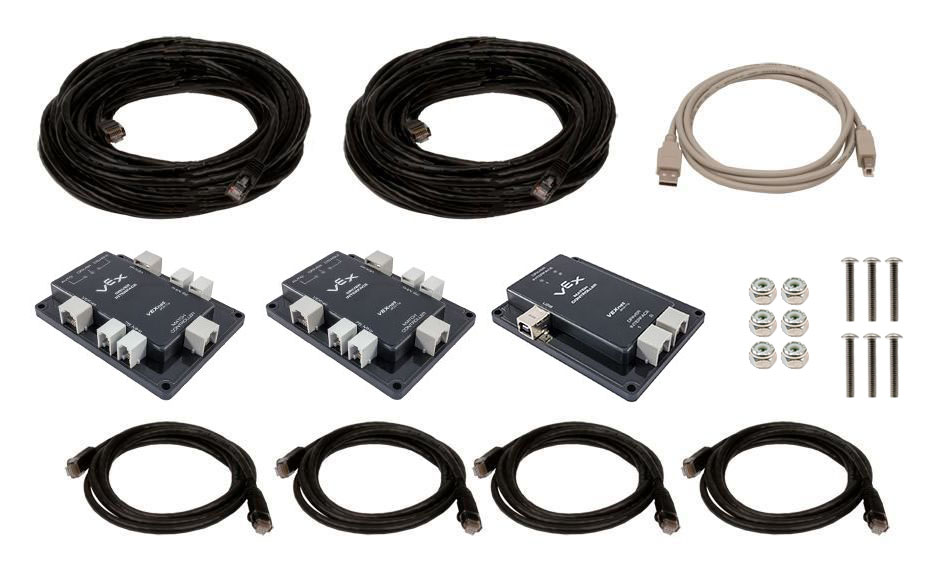

1. Zbierz sprzęt
- Interfejs sterownika - szt. 2
- Kontroler meczowy – 1 szt
- Nakrętki Nylock - szt. 6
- 8-32 Śruba o długości od 0,5” & 2,0” – szt. 6

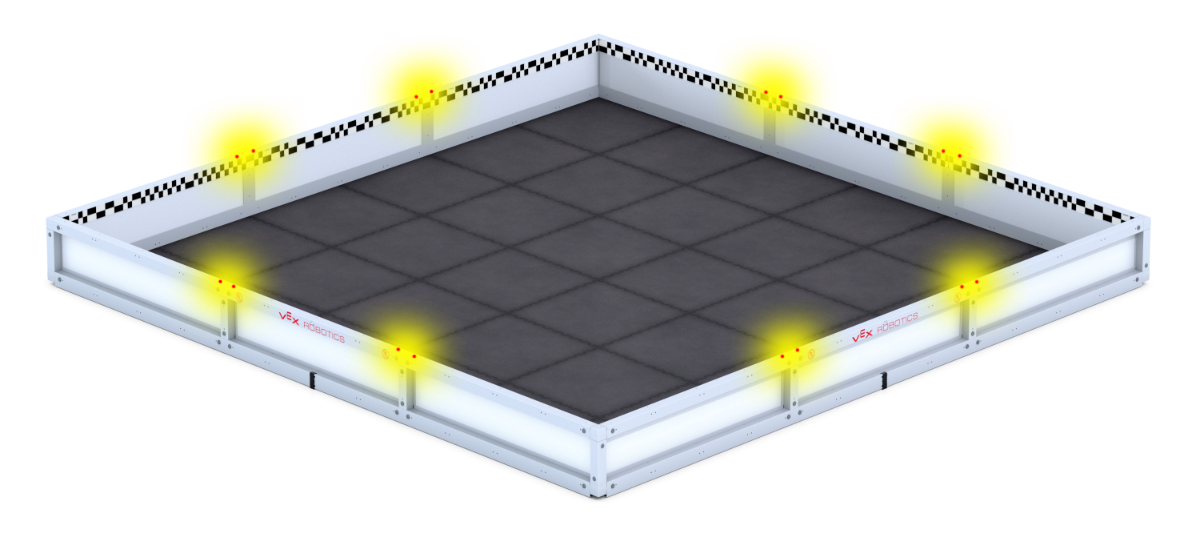

2. Określ lokalizację dołączenia interfejsów sterownika
- Określ czerwone & niebieskie stacje kierowców.
- Interfejsy sterowników należy montować w pobliżu stanowisk sterowników.
- Interfejsy sterownika można podłączyć do dowolnej sekcji trójnika na polu.
Uwaga: Można wykonać następujące kroki (#3-5), aby podłączyć trzy systemy sterowania do pola.

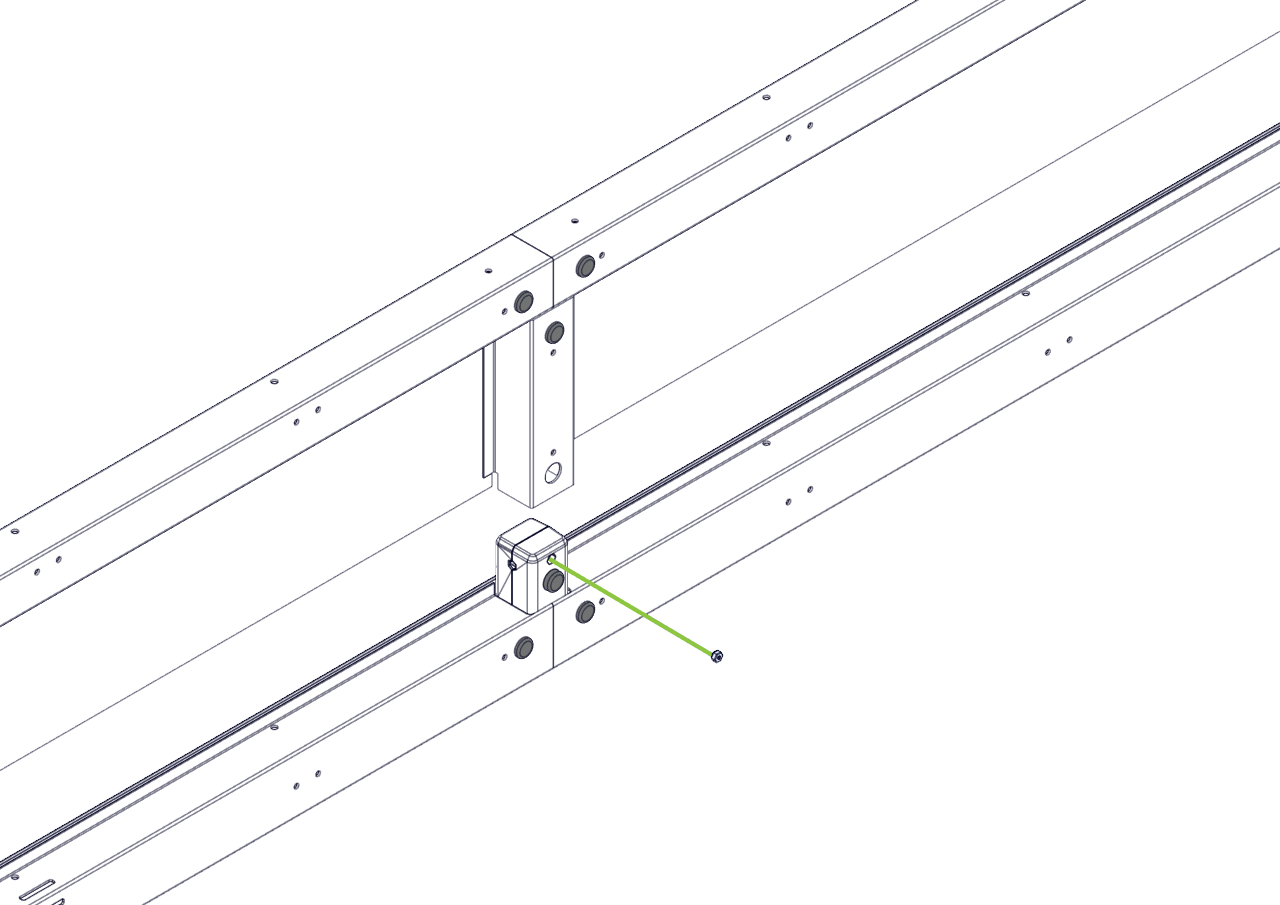

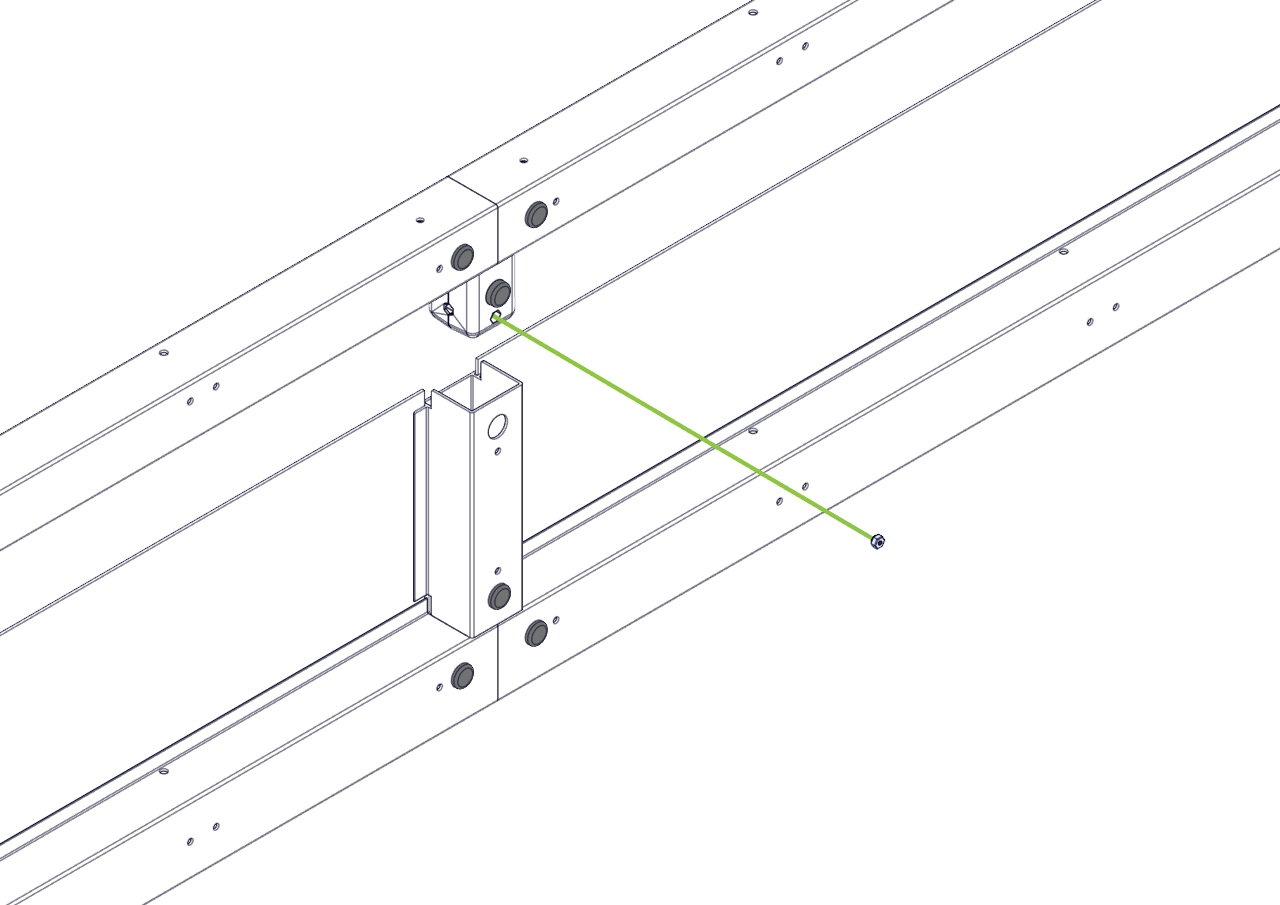

3. Odłącz krótki profil z górnego i dolnego złącza T.

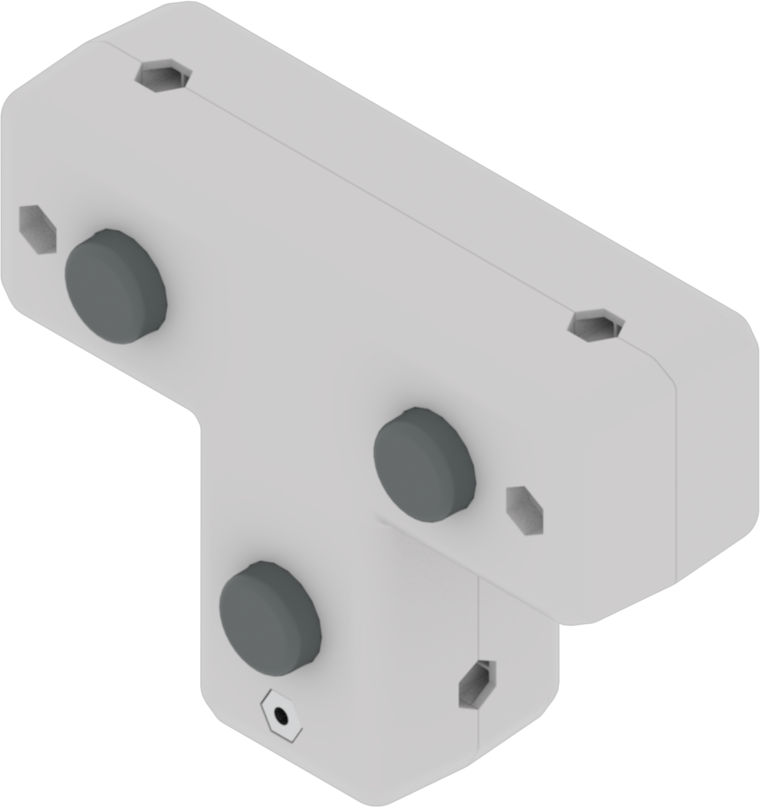

- Umieść nakrętki zabezpieczające w kieszeniach nakrętek w złączach T.
- Następnie ponownie załóż wytłoczenie na złącza.
Uwaga:upewnij się, że nakrętki zabezpieczające są włożone we właściwym kierunku.
4. Przymocuj interfejs sterownika do krótkiego profilu za pomocą dwóch śrub 8-32.
- Upewnij się, że śruby są całkowicie dokręcone, a interfejs sterownika jest zabezpieczony.
5. Określ lokalizację, w której chcesz podłączyć kontroler dopasowania.
- Znajdź lokalizację najbliżej komputera, który będzie używany do kontrolowania meczów.
- Zamontuj kontroler dopasowania w tej samej orientacji, jak pokazano w powyższych krokach

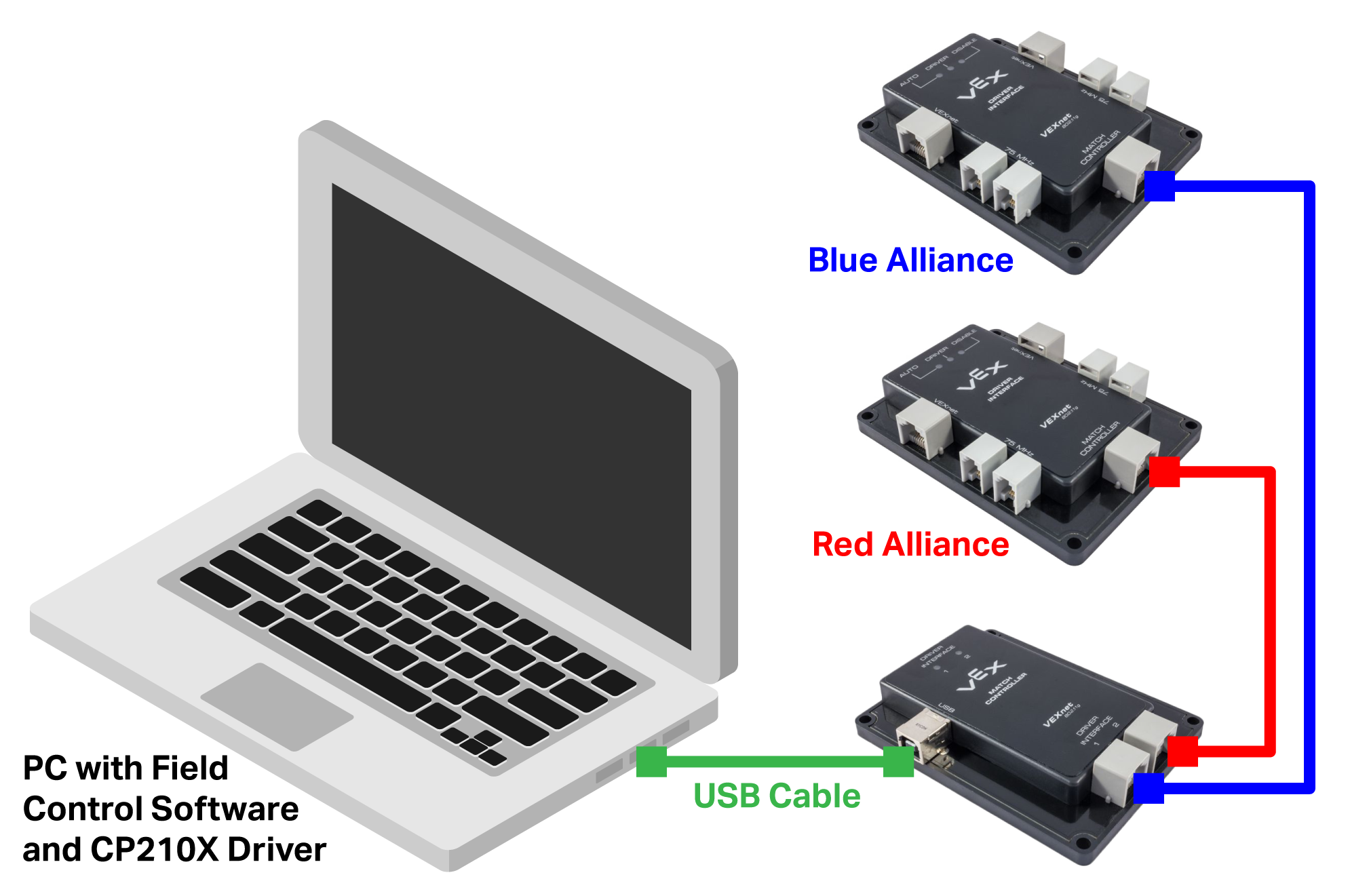

6. Podłącz pole.
- Postępuj zgodnie ze schematem przedstawionym w Podręczniku użytkownika systemu sterowania terenowego VEXnet.
