Niezależnie od tego, czy organizujesz części, postępujesz zgodnie z zestawem instrukcji budowania, czy tworzysz niestandardowy projekt, prawidłowe zidentyfikowanie części może mieć kluczowe znaczenie dla Twojego sukcesu.

Linijka do części VEX EXP to poręczne narzędzie pomagające w identyfikacji części.

Pobierz Linijkę EXP do druku (list amerykański) >

Pobierz Linijka EXP do druku (międzynarodowa A4) >

Wydrukowana linijka części VEX EXP z podziałką pomiarową do określania długości części

Uwaga: podczas drukowania pliku .pdf pamiętaj o ustawieniu skali na 100%.

Używanie linijki do identyfikacji części

Linijki części VEX EXP można używać do identyfikowania części podczas porządkowania części lub postępując zgodnie z zestawem instrukcji budowania. Skala na linijce wynosi 1:1, więc części można po prostu umieścić na linijce.

Do druku linijki VEX EXP z oznaczeniami pokazującymi skalę linijek

Pomiar metalu konstrukcyjnego. Pokazany przykład to płyta 4x4.

4 wskazuje szerokość wynoszącą 4 jednostki podziałki.
4 wskazuje długość wynoszącą 4 jednostki podziałki.

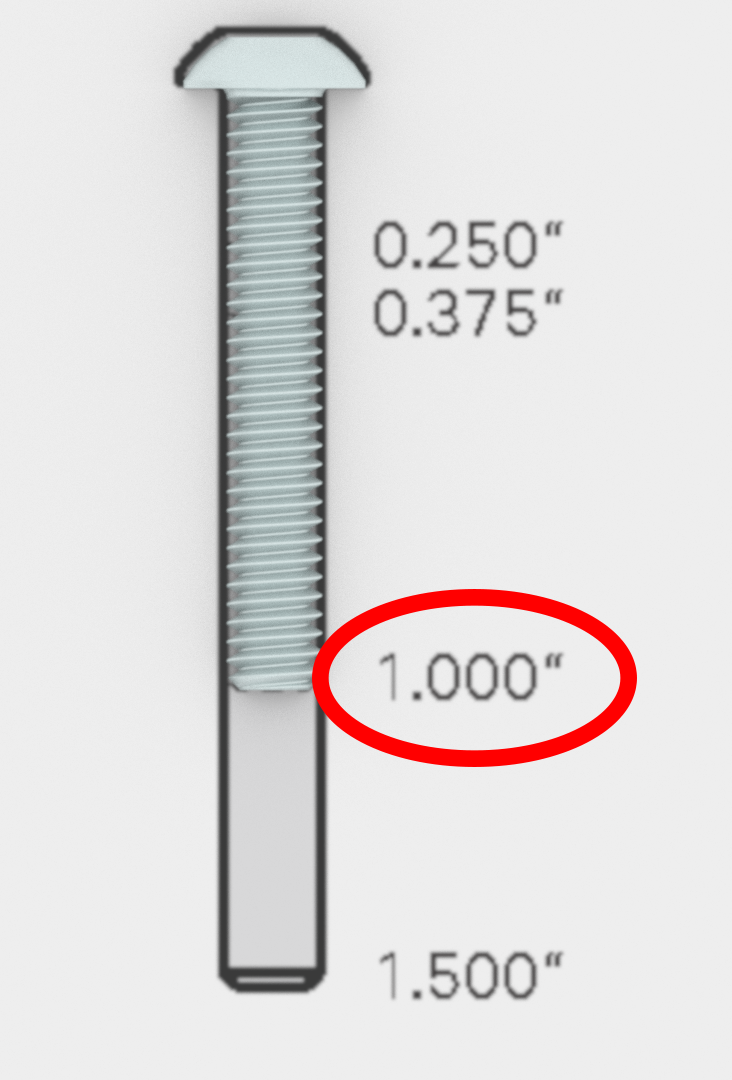

Zbliżenie na śrubę z linijki EXP z pokazanymi różnymi wymiarami śruby

Śruby pomiarowe. Pokazany przykład to śruba gwiazdowa nr 8-32 1,0 cala.

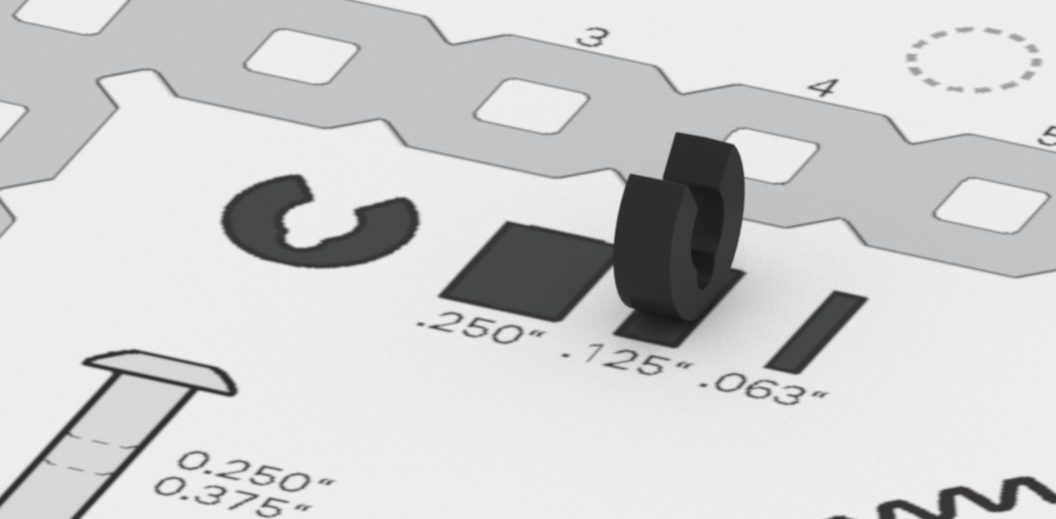

Zbliżenie na przekładki na linijce, przy czym przekładka o rozmiarze 0,125' jest porównywana z przekładką o tym samym rozmiarze na linijce.

Pomiar dystansów. Pokazany przykład to element dystansowy 0,125 cala.

Zbliżenie na koła zębate na linijce, z zaznaczonym kołem zębatym o 12 zębach

Pomiarowe koła zębate. Pokazany przykład to koło zębate z 12 zębami.

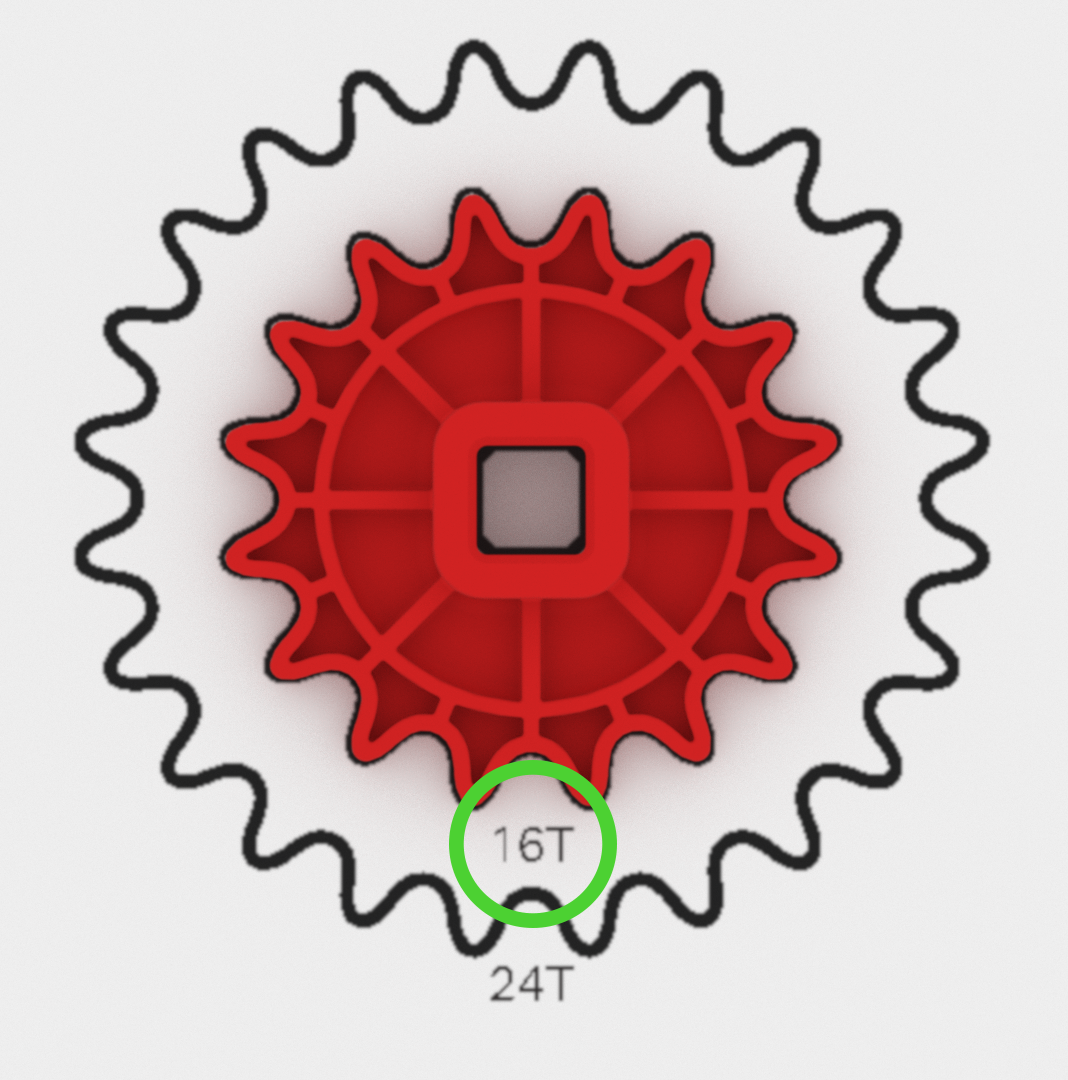

Porównanie zębatki VEX EXP z zębatkami w regulaminie, z zaznaczoną liczbą 16 zębów

Pomiarowe koła zębate. Pokazany przykład to zębatka z 16 zębami.

Porównanie odległości z oznaczeniami odległości na linijce

Pomiar odstępów. Pokazany przykład to dystans 0,5 cala.

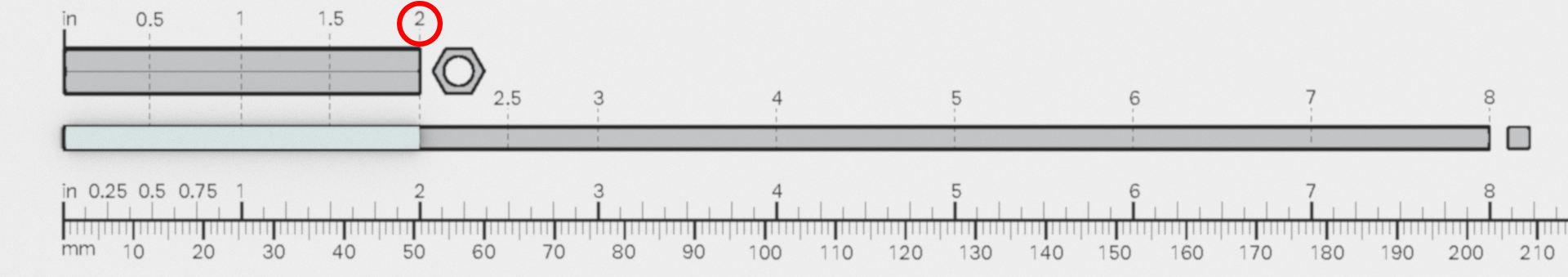

Drukowana linijka do pomiaru części VEX EXP z pomiarami w calach i milimetrach, umożliwiająca identyfikację rozmiarów części

Zmierz wały. Pokazany przykład to 2-calowy wał.

Używanie linijki podczas składania robota

Linijka części VEX EXP może być również używana jako narzędzie pomiarowe do pomiaru części i odległości. Może to być bardzo pomocne podczas projektowania i montażu niestandardowego robota, który nie ma szczegółowych instrukcji dotyczących doboru części.

Wskazówka i trik: Plik .pdf linijki części VEX EXP można wydrukować na przezroczystej plastikowej folii. Umożliwi to nałożenie linijki na robota i wykonanie pomiarów poprzez linijkę.

Oto kilka przykładów użycia linijki podczas składania niestandardowego robota.

Drukowane linijki VEX EXP z oznaczeniami pomiarowymi do określania długości wałów

Pomiar odległości pomiędzy kanałami C na podwoziu robota. Ten przykład pokazuje kanały C w podwoziu robota o średnicy 14 lub 7 cali.

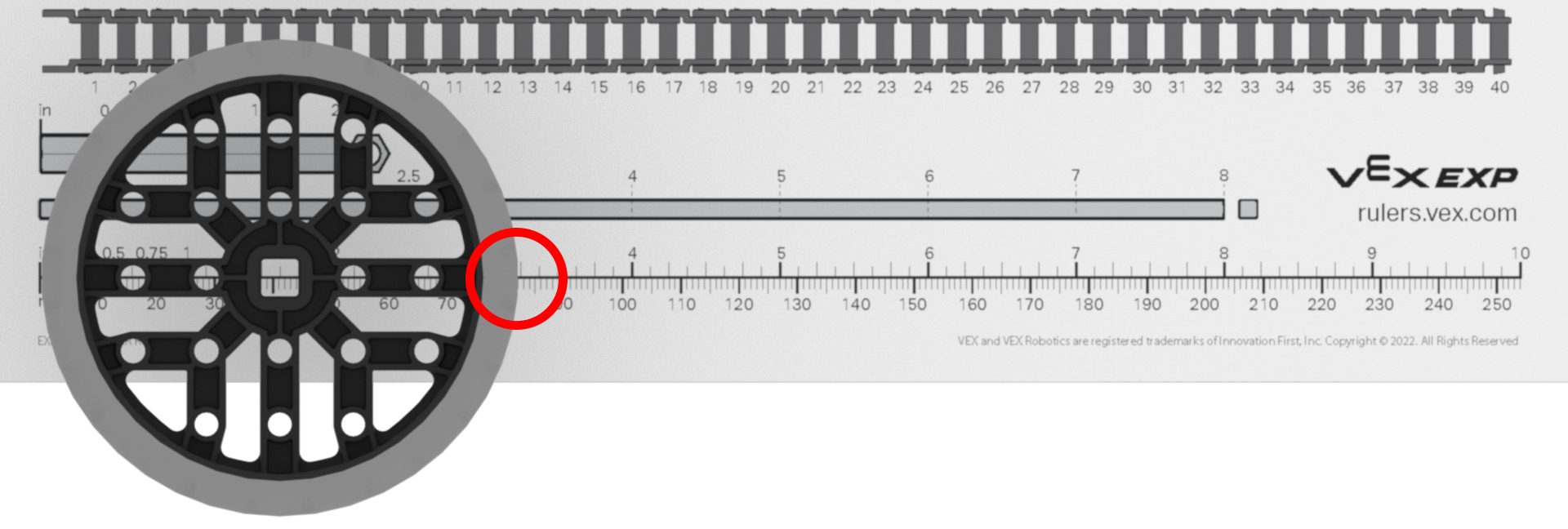

Drukowana linijka do części VEX EXP z opisanymi skalami pomiarowymi do identyfikacji rozmiarów kół

Używanie cali/milimetrów do pomiaru średnicy kół. Pokazany przykład to koło podróżne 3,25 cala (3,25 cala/260 milimetrów).

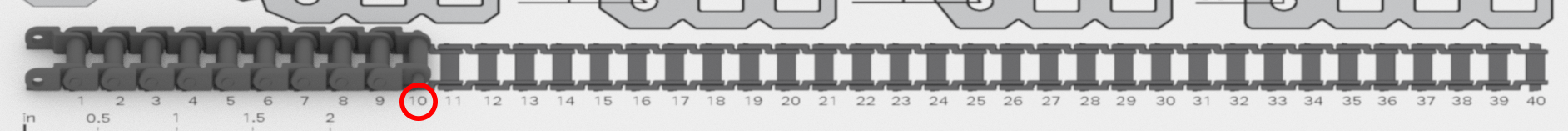

Drukowana linijka części VEX EXP z oznaczeniami pomiarowymi do identyfikacji rozmiarów łańcuchów

Pomiar liczby ogniw łańcucha w układzie łańcuch/zębatka.
