Korzystanie z ekranu urządzenia — IQ Brain (2. generacji) – Biblioteka VEX

Panelu czujników można używać w urządzeniu VEX IQ (2. generacji) Brain, aby przeglądać dane dotyczące podłączonego silnika lub czujnika.

Ekran mózgu jest wyświetlany w menu głównym z wybraną opcją Urządzenia. Urządzenia to trzecia opcja w menu głównym.

Użyj przycisków lewego i prawego, aby podświetlić opcję menu Urządzenia, a następnie naciśnij przycisk Sprawdź, aby wybrać Urządzenia.

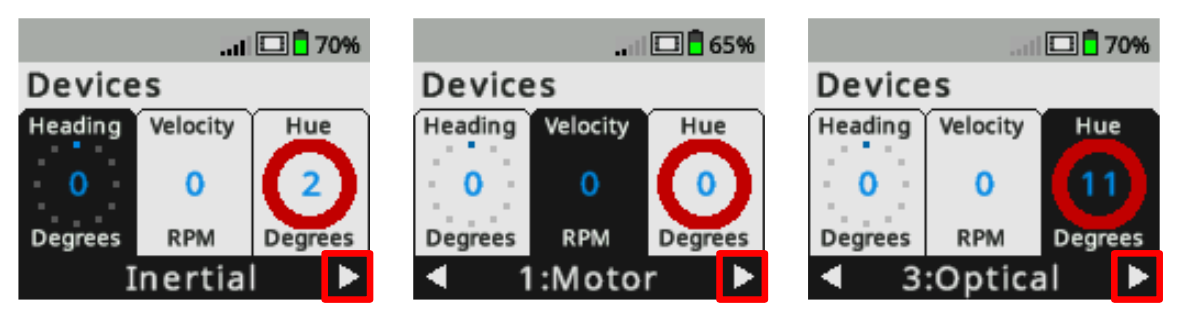

Ekran mózgu jest wyświetlany w menu Urządzenia, gdzie w czasie rzeczywistym przekazywane są informacje z podłączonych urządzeń. Trzy zrzuty ekranu pokazują, że przycisk Prawy służy do nawigacji i wybierania czujnika optycznego. Czujnik optyczny jest trzecią opcją w menu Urządzenia.

W menu Urządzenia zobaczysz podłączone urządzenia na swoim robocie.

Użyj przycisków lewego i prawego, aby podświetlić żądany czujnik, a następnie naciśnij przycisk Sprawdź, aby go wybrać.

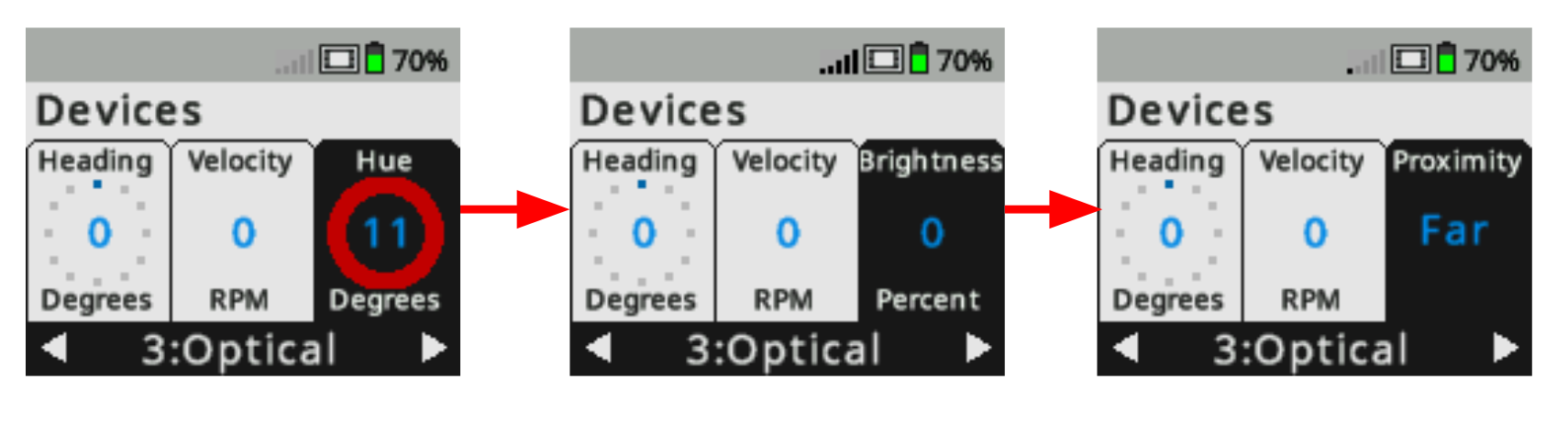

Ekran mózgu jest wyświetlany w menu Urządzenia z wybranym czujnikiem optycznym. Trzy zrzuty ekranu pokazują przycisk Sprawdź, używany do przewijania opcji danych czujnika optycznego. Najpierw czujnik raportuje wartość odcienia, następnie jasności i na końcu bliskości.

Jeśli czujnik zgłasza więcej niż jeden typ danych, możesz użyć przycisku Sprawdź, aby przewijać opcje danych czujnika.

Na tym przykładowym obrazie czujnik optyczny może pokazywać wartość odcienia, jasność lub bliskość.

Ekran mózgu jest wyświetlany z otwartym panelem czujników optycznych z menu Urządzenia. Wyświetlane są informacje o czujniku, takie jak odcień, dioda LED, jasność, bliskość i inteligentny port czujnika.

Kontynuuj naciskanie przycisku Sprawdź, aż zobaczysz żądany widok pulpitu nawigacyjnego dla wybranego czujnika.

Ten przykładowy obraz przedstawia panel kontrolny czujnika optycznego. Panel kontrolny pokazuje port, do którego podłączony jest czujnik optyczny, a także wartość odcienia, kolor, diodę LED, jasność i dane dotyczące bliskości.
