Wystarczy kilka kroków, aby połączyć mózg VEX IQ (2. generacji) z opartym na aplikacji IQ VEXcode na iPadzie. Zanim zaczniesz, upewnij się, że znasz nazwę swojego mózgu. Aby uzyskać pomoc w nadaniu nazwy swojemu mózgowi, zobaczten artykuł.

Aby podłączyć mózg VEX IQ

Diagram przedstawia baterię podłączoną do mózgu IQ. Strzałka wskazuje, że baterię należy wsunąć do portu ładowania znajdującego się na spodzie urządzenia Brain. Akumulator należy umieścić tak, aby zatrzask był skierowany na zewnątrz mózgu.

Włóż baterię do IQ Brain.

Diagram przedstawia palec przytrzymujący przycisk Brain's Check, aby go włączyć.

Włącz IQ Brain, naciskając przycisk zaznaczenia.

Uruchom VEXcode IQ oparty na aplikacji.

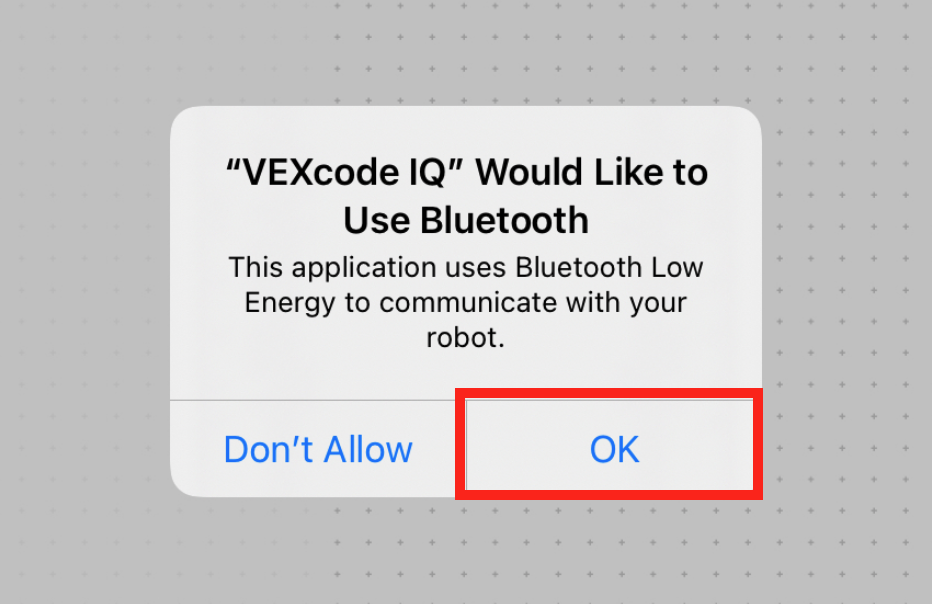

Komunikat Bluetooth na iPadzie z napisem VEXcode IQ Chcę użyć Bluetooth. Ta aplikacja wykorzystuje technologię Bluetooth Low Energy do komunikacji z robotem. Poniżej znajdują się dwa przyciski: jeden z napisem Nie zezwalaj, a drugi z napisem OK. Przycisk OK jest podświetlony.

Podczas uruchamiania VEXcode IQ może zostać wyświetlony monit z prośbą o zweryfikowanie użycia Bluetooth. Wybierz „OK”.

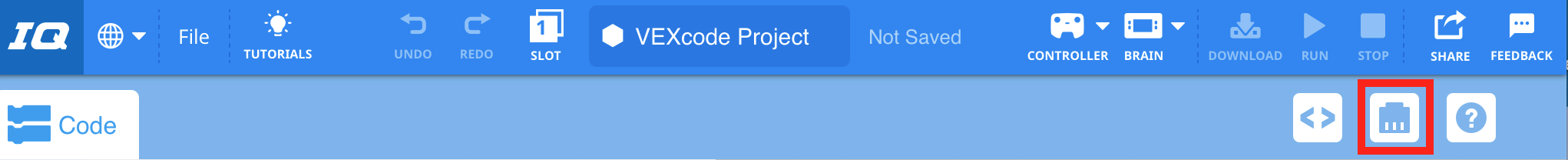

Pasek narzędzi VEXcode IQ z ikoną Urządzenia podświetloną pomiędzy ikonami Przeglądarki kodu i Pomocy.

Wybierz ikonę okna Urządzenia, aby otworzyć okno Urządzenia.

Menu urządzeń VEXcode IQ z wyświetlonym ustawieniem generacji mózgu robota IQ. To ustawienie jest ustawione na opcję 2. generacji i jest podświetlone.

Wybierz przycisk „2. generacji”, aby wskazać, że łączysz się z mózgiem (2. generacji), a następnie zamknij okno Urządzenia.

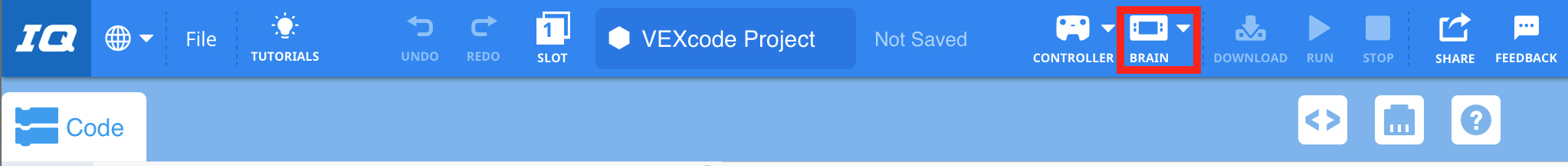

VEXcode IQ z ikoną Mózgu na pasku narzędzi, wyróżnioną pomiędzy ikonami Kontrolera i Pobierz.

Wybierz przycisk Mózg.

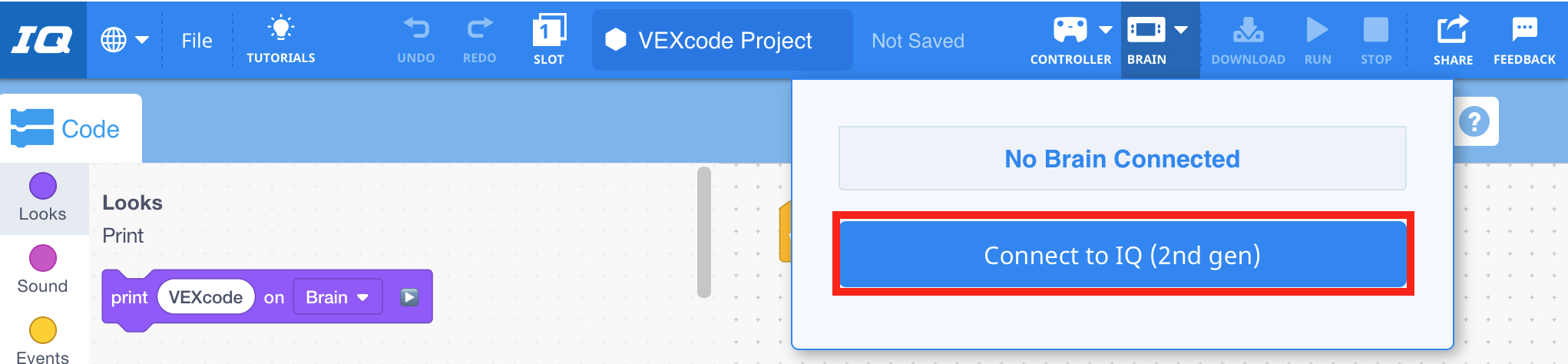

VEXcode IQ z otwartym menu rozwijanym Mózg i zaznaczonym przyciskiem Połącz z IQ (2. generacja).

Wybierz opcję „Połącz z IQ (2. generacji)”.

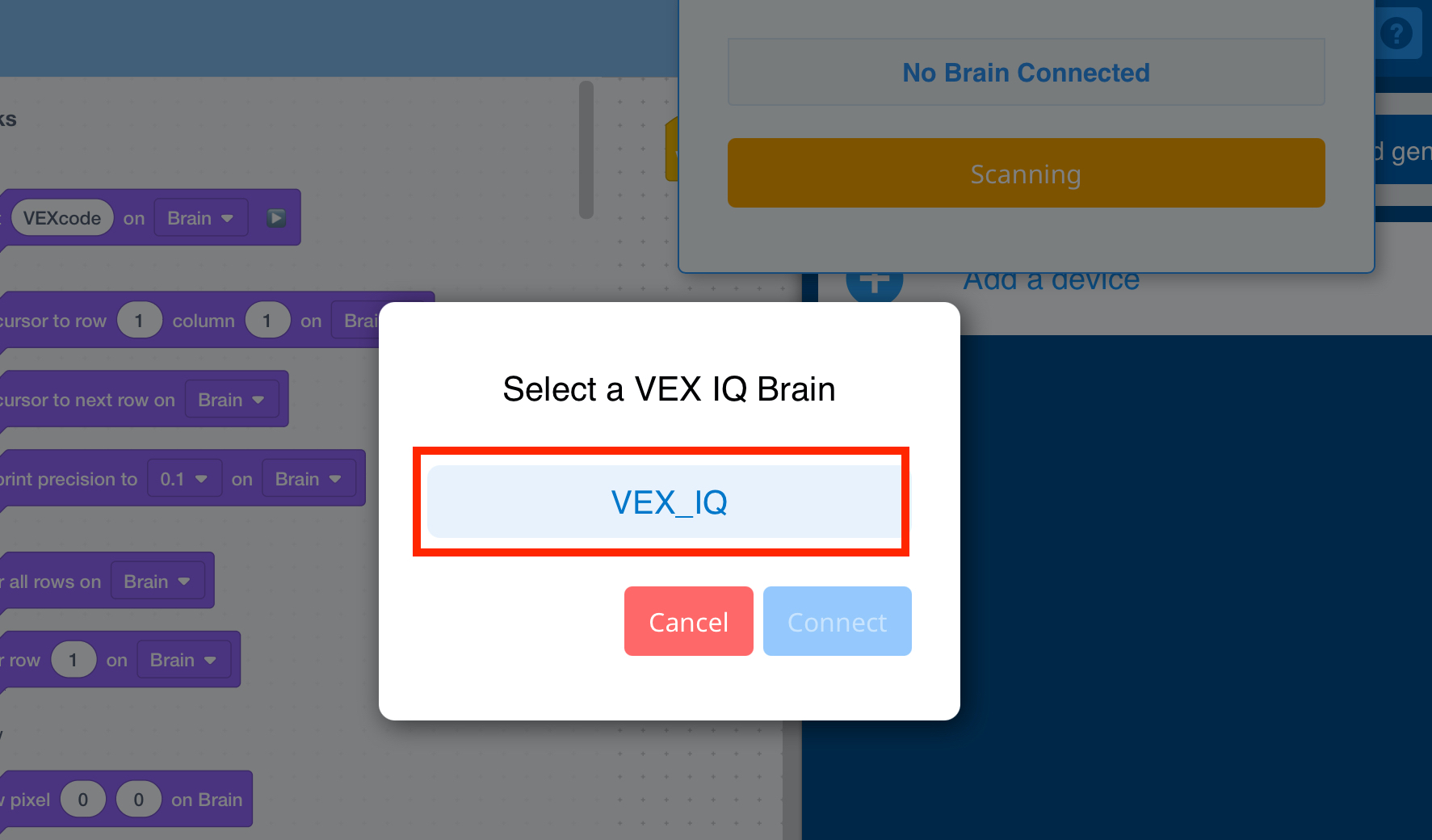

VEXcode IQ Wybierz monit VEX IQ Brain zawierający listę mózgów IQ, z którymi można się połączyć. W tym przykładzie wymieniony jest tylko jeden Mózg i jest on podświetlony.

Pojawi się lista dostępnych mózgów IQ. Wybierz nazwę Brain, z którym chcesz się połączyć.

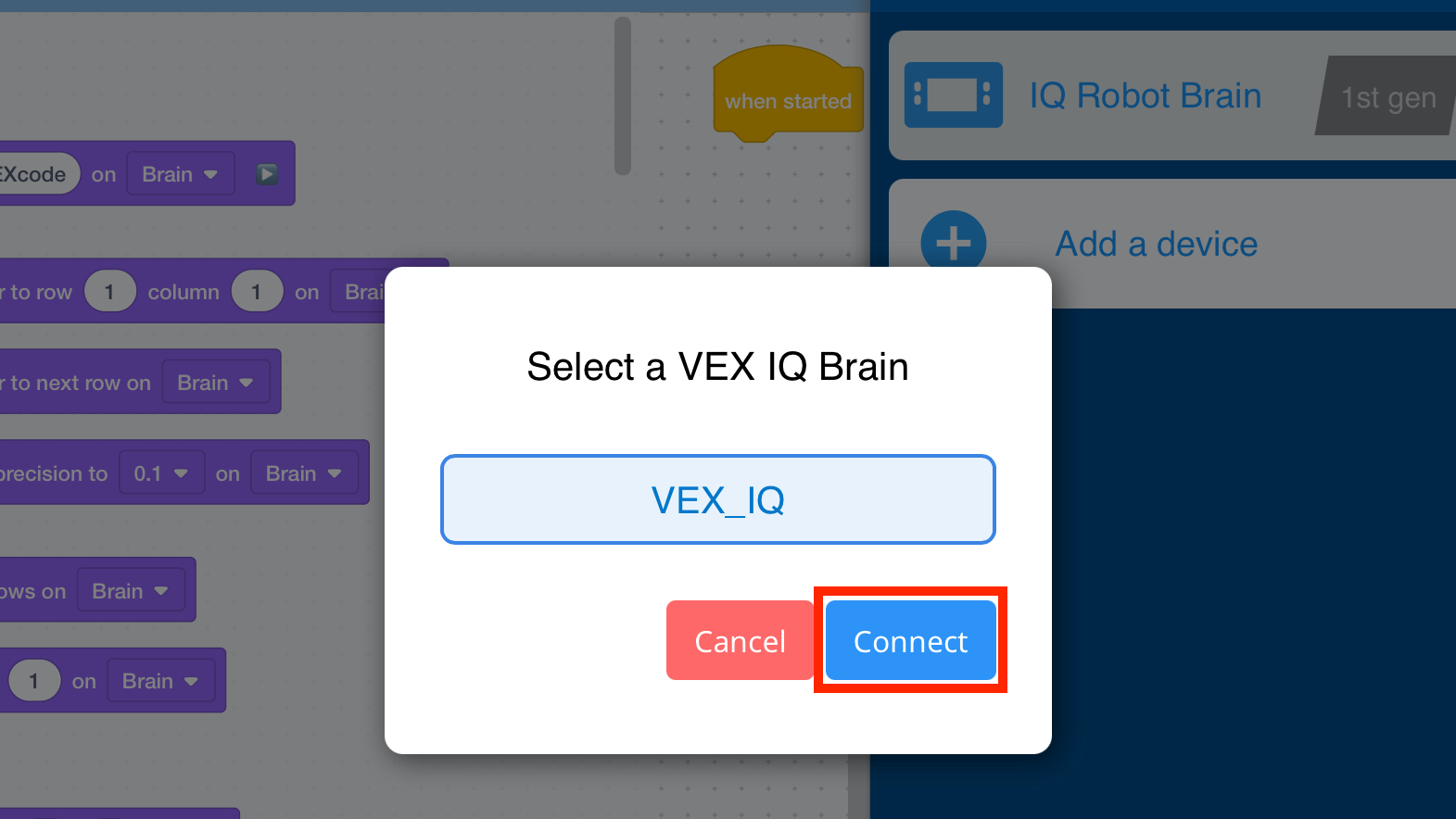

VEXcode IQ Wybierz monit VEX IQ Brain zawierający listę mózgów IQ, z którymi można się połączyć. Wybrano Mózg i zaznaczono poniższy przycisk Połącz.

Po wybraniu Mózgu wybierz przycisk „Połącz”.

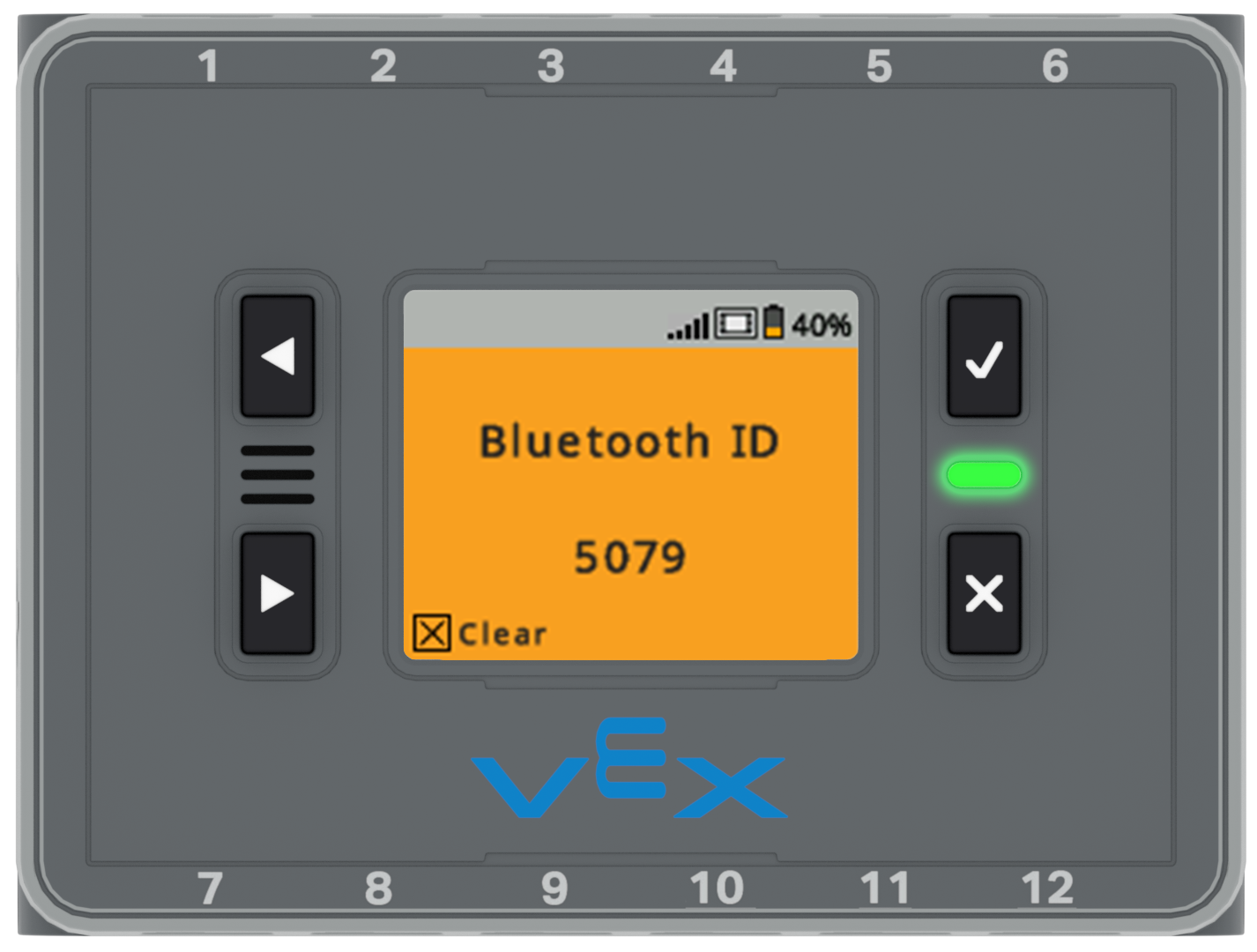

Ekran mózgu wyświetlany jest na pomarańczowym tle i zawiera tekst Bluetooth ID 5079. Poniżej znajduje się ikona wskazująca, że naciśnięcie przycisku X spowoduje usunięcie komunikatu.

Na ekranie Braina pojawi się 4-cyfrowy kod połączenia radiowego

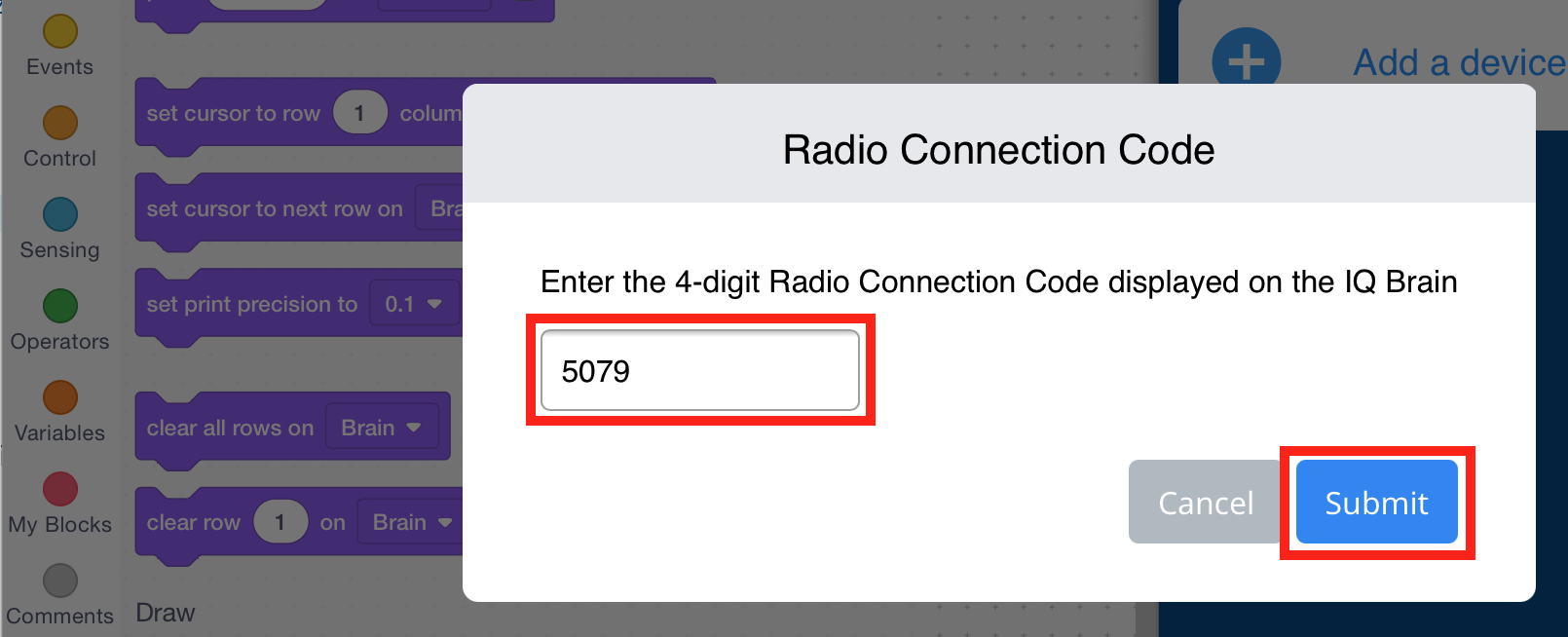

Monit o podanie kodu połączenia radiowego VEXcode IQ: Wprowadź 4-cyfrowy kod połączenia radiowego wyświetlany na urządzeniu IQ Brain. Poniżej znajduje się pole do wpisania kodu oraz dwa przyciski: Anuluj i Wyślij. W polu wpisano kod 5079 i podświetlono przycisk Wyślij.

Wpisz kod w monicie w aplikacji i wybierz „Prześlij”.

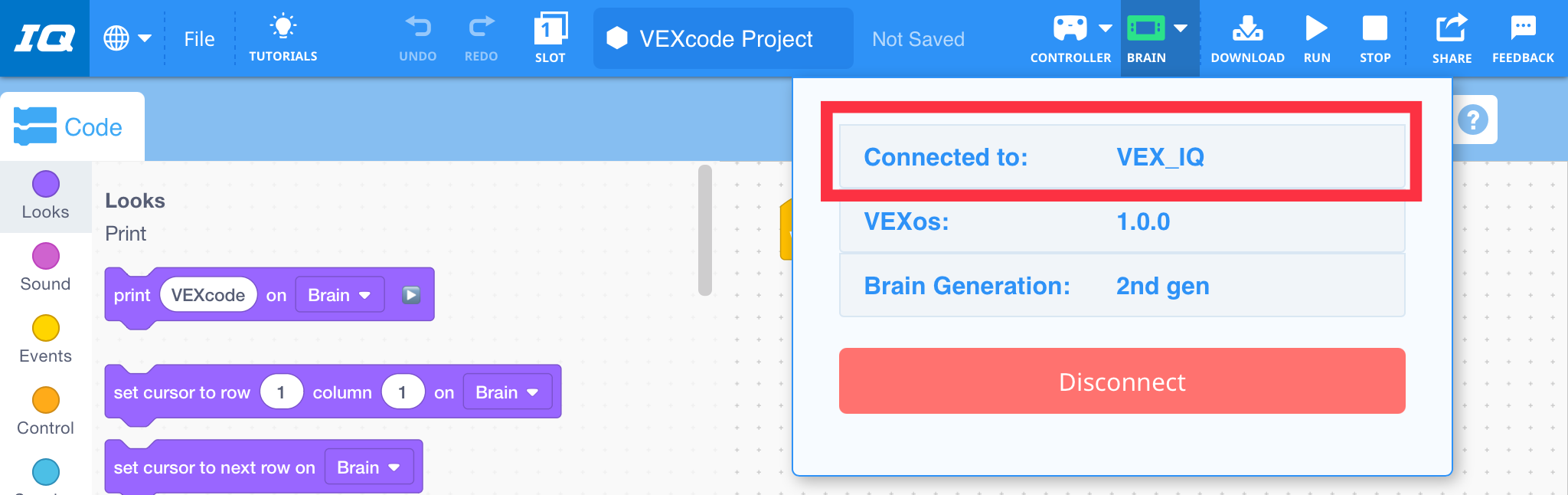

VEXcode IQ z menu rozwijanym Mózg otwartym po podłączeniu Mózgu. Nazwa Mózgu jest podświetlona, a jego generacja to 2nd gen.

Ikona mózgu zmieni kolor na zielony, wskazując, że jest podłączony. Jeśli wybierzesz ikonę Mózgu, wyświetli się nazwa Mózgu, z którym jest połączona.

Aby odłączyć mózg VEX IQ

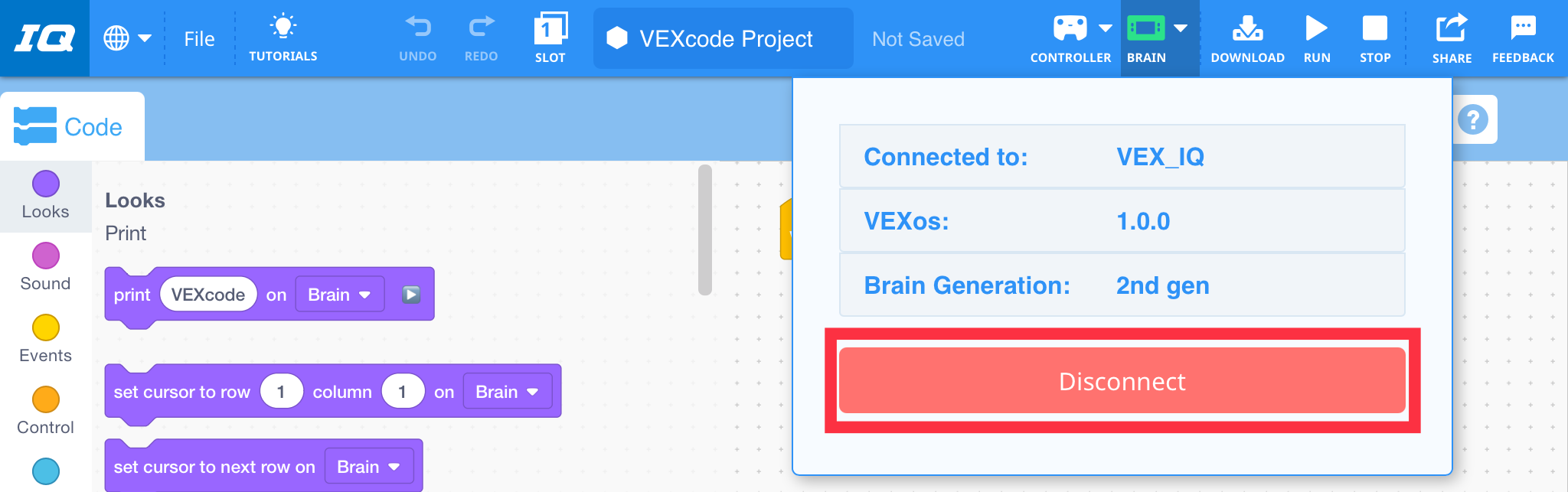

VEXcode IQ z otwartym menu rozwijanym Mózg. W menu wyświetlany jest podłączony mózg, a przycisk Rozłącz jest podświetlony.

Wybierz „Rozłącz”, aby odłączyć swój IQ Brain od VEXcode IQ.

Problemy z połączeniem

Jeśli nadal masz problemy z połączeniem VEX IQ Brain z VEXcode IQ, się z tym artykułem w Bazie wiedzy, aby rozwiązać problemy z połączeniem Bluetooth w systemie iOS.
Jeżeli nie udało Ci się rozwiązać problemu, skontaktuj się z pomocą techniczną .
