Montaż pasków kodów polowych GPS – Biblioteka VEX

W poniższym artykule opisano sposób przygotowania pola VRC do przymocowania pasków kodów polowych Game Positioning System™ (GPS) w celu użycia czujnika GPS w robocie.

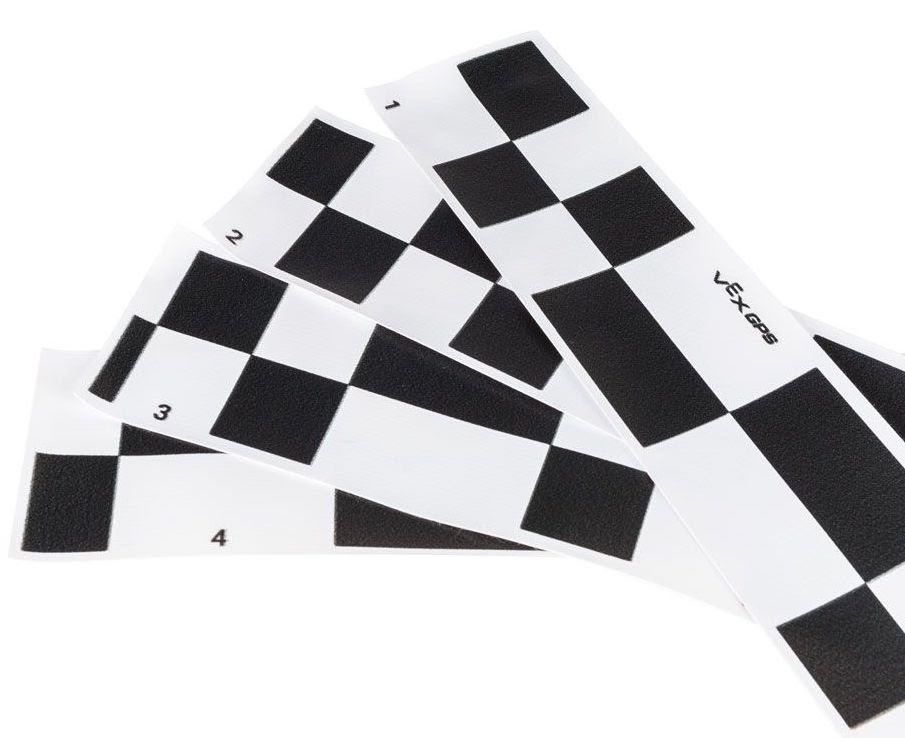

Części paska kodu GPS.

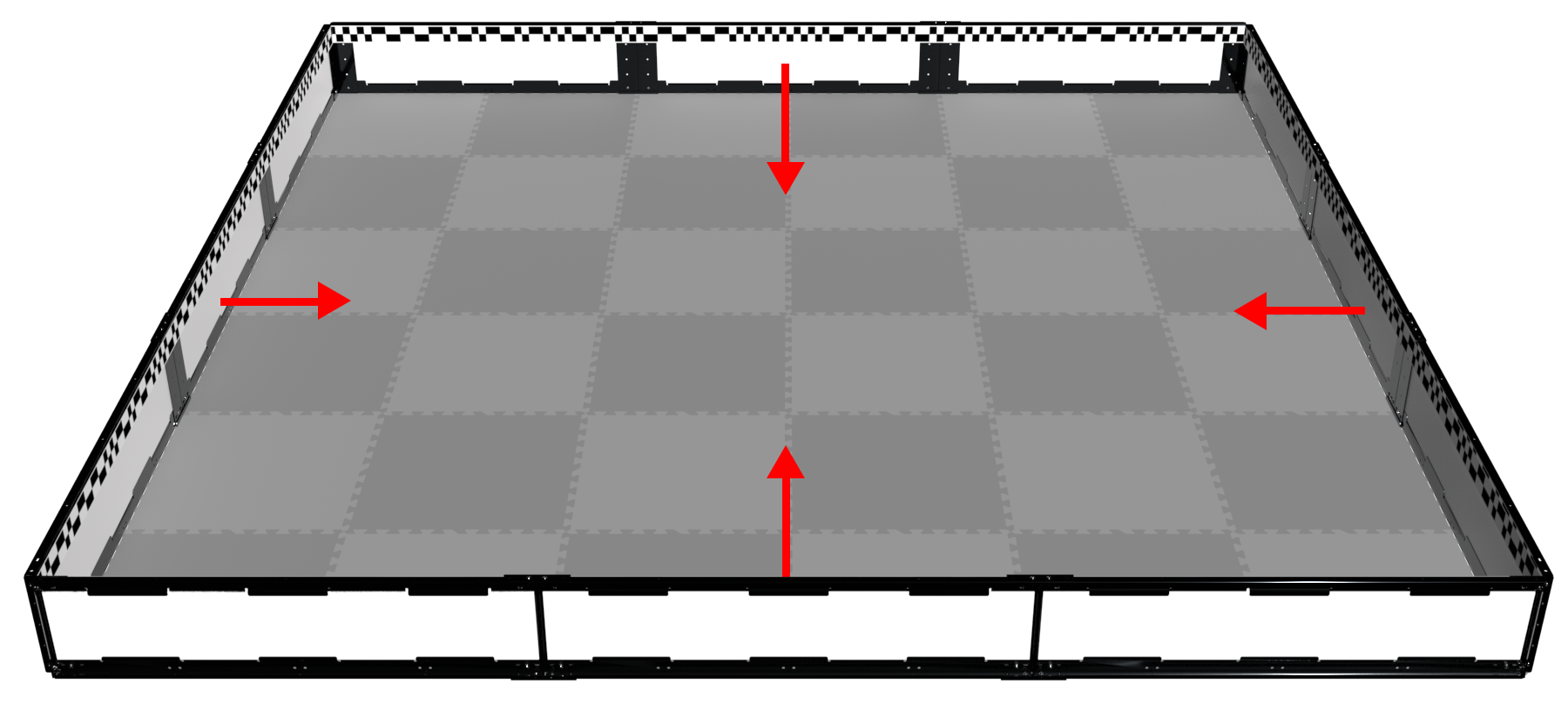

Widok pod kątem pustego boiska V5 z panelami poliwęglanowymi wstawionymi w każdą ścianę boiska, zwróconymi do wewnątrz.

Włóż panele poliwęglanowe do każdej ściany pola zawodów, tak aby papier/folia była skierowana w stronę elementów gry.

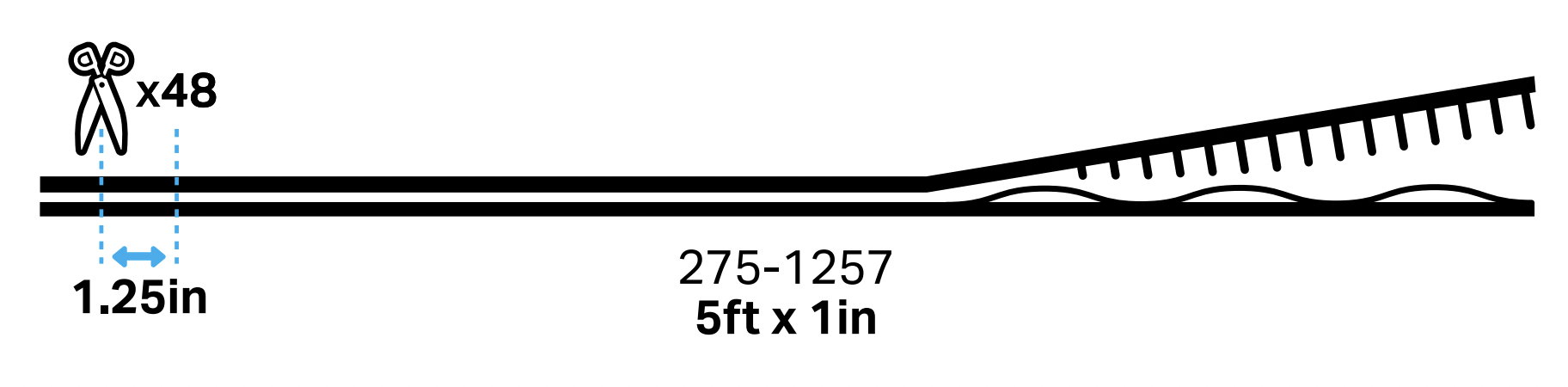

Schemat kawałka taśmy z rzepem, którego długość wynosi początkowo 5 stóp, a szerokość 1 cala. Ikona nożyczek oznacza, że kawałek kleju należy pociąć na kawałki o długości 1,25 cala.

Weź samoprzylepny klej Hook & Loop i pokrój go na 48 kawałków o wymiarach 1,25” x 1,00” (3,18 cm x 2,54 cm).

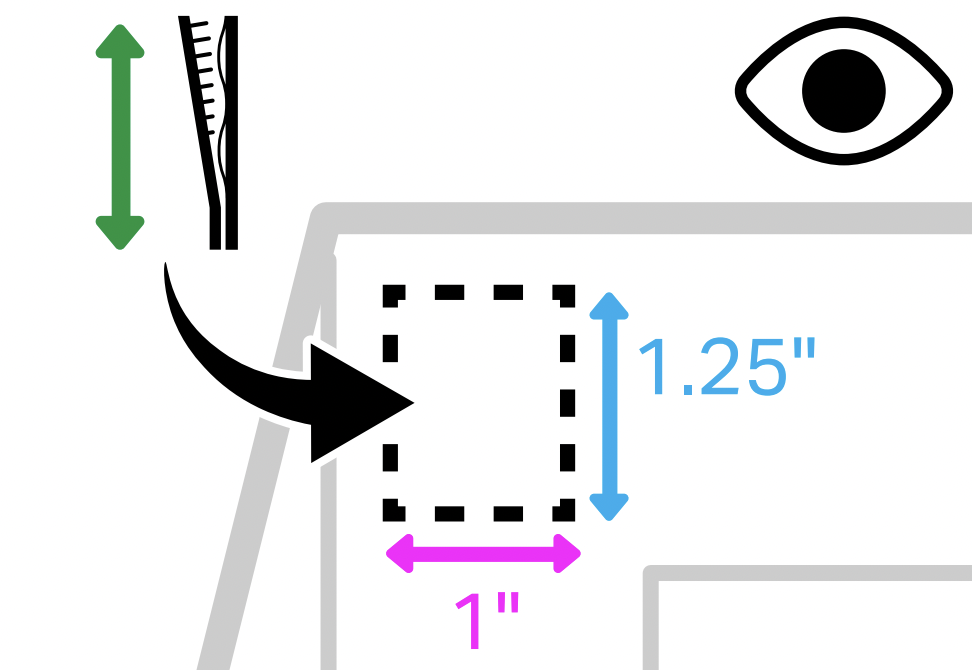

Schemat pokazujący, że odcięty kawałek taśmy rzepowej należy przykleić do ściany boiska, zaczynając od narożnika.

Przyklej klej z pętelką Hook & pionowo, mocując stronę z pętelką elementu samoprzylepnego z pętelką Hook & do ściany polowej.

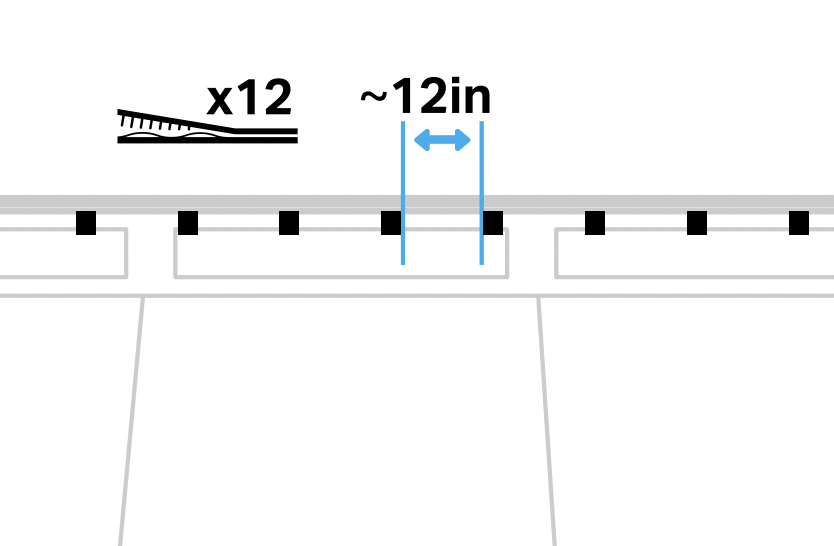

Schemat pokazujący, że kawałki taśmy rzepowej należy przyklejać do muru boiska co 12 cali (30 cm).

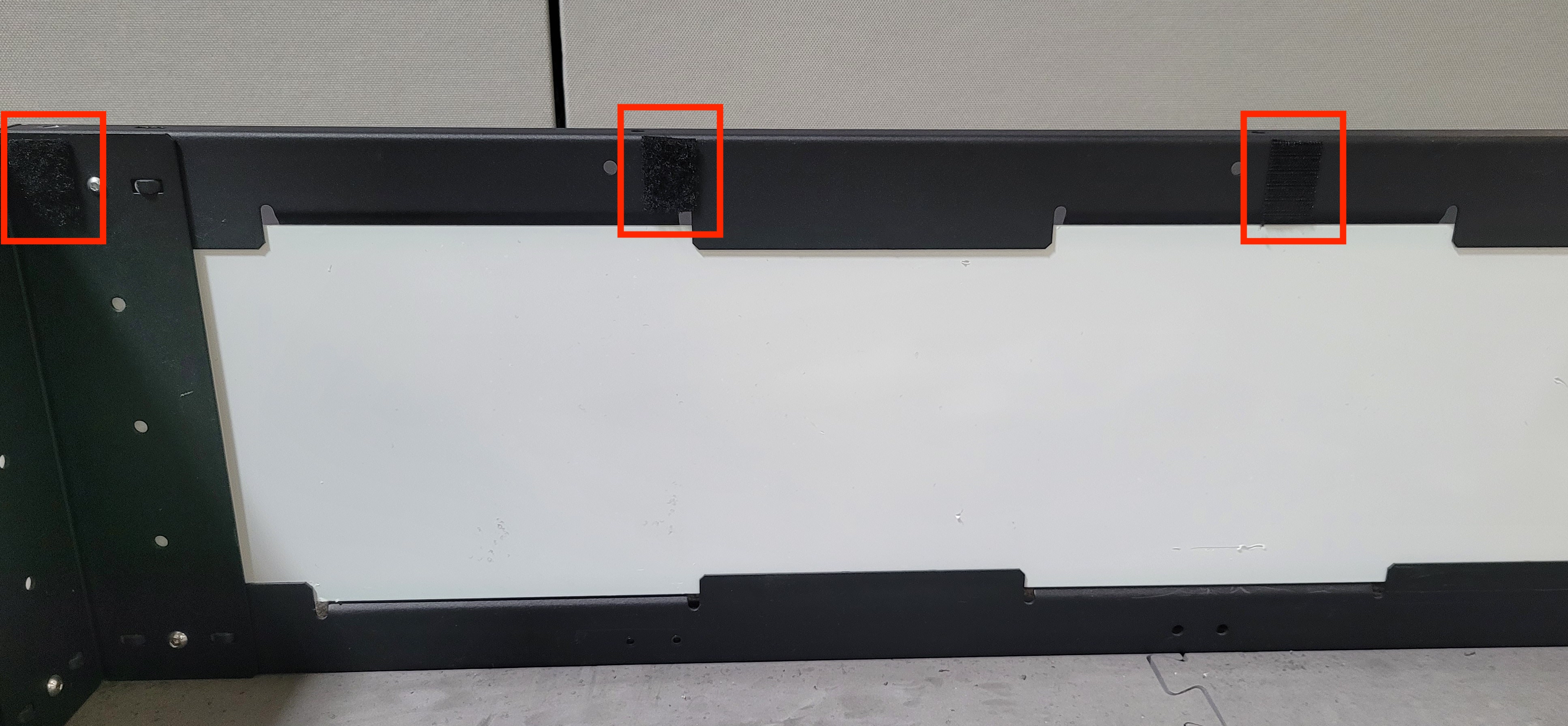

Przykładowe zdjęcie przyciętych kawałków taśmy rzepowej przyklejonych do muru boiska co 12 cali i wyróżnionych.

Do budowy każdej z 4 ścian polowych zostanie użytych dwanaście elementów o wymiarach 1,25” x 1,00” (3,18 cm x 2,54 cm). Umieść każdy element samoprzylepny Hook & Loop w odległości 30,48 cm od siebie.

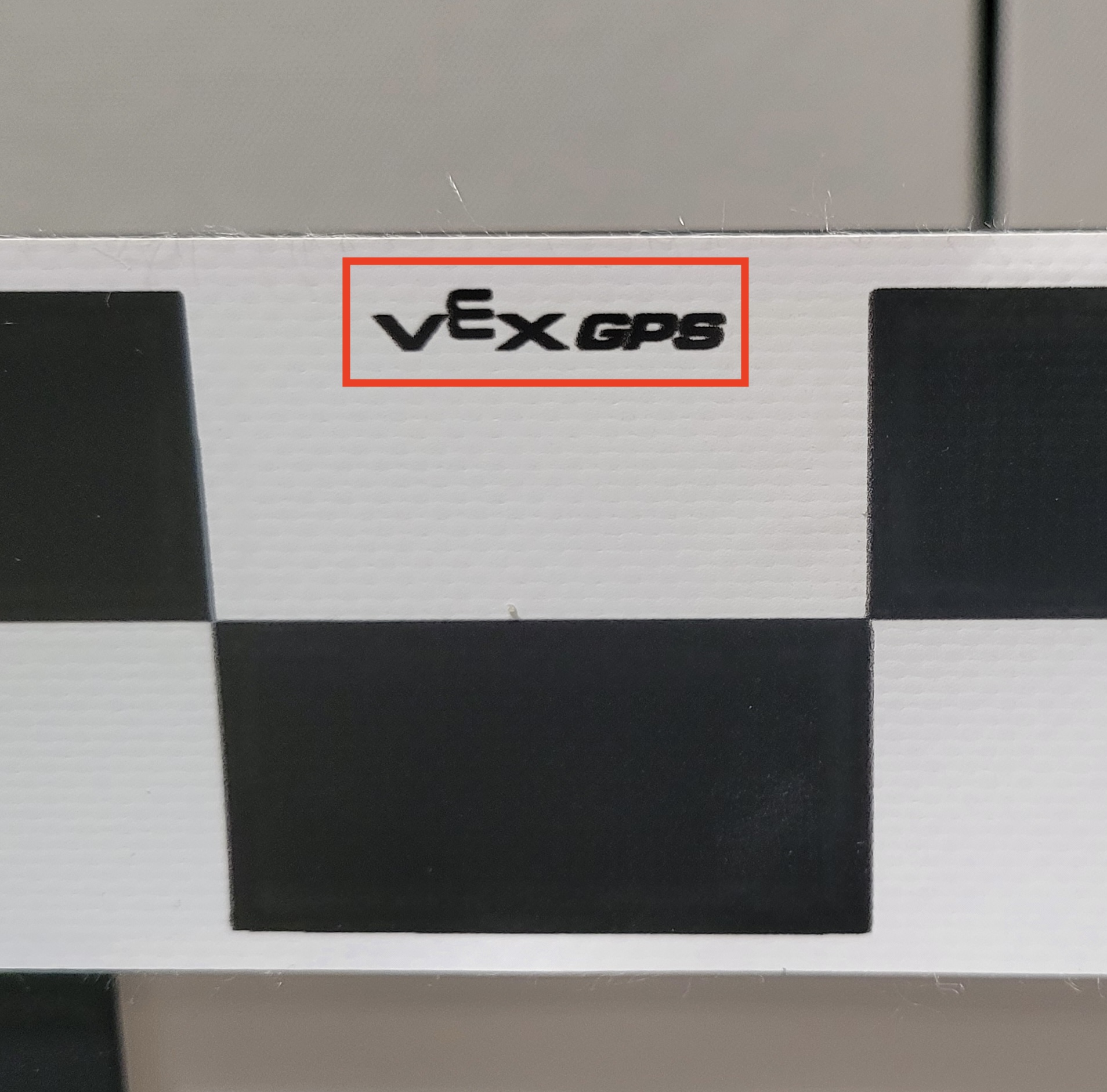

Zbliżenie paska kodu GPS pokazującego logo VEX GPS wskazujące jego orientację.

Aby zidentyfikować górną stronę pasków z kodem pola GPS, logo „VEX GPS” powinno być skierowane właściwą stroną do góry.

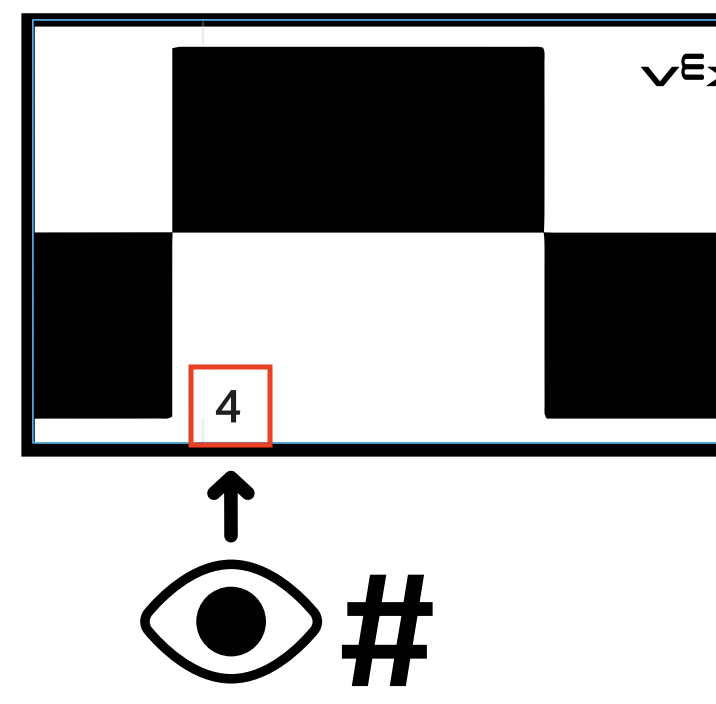

W lewym dolnym rogu przykładowego paska kodu pola GPS znajduje się wyróżniona etykieta z liczbą 4.

W lewym dolnym rogu każdego paska kodu pola GPS znajduje się etykieta z numerem 1–4.

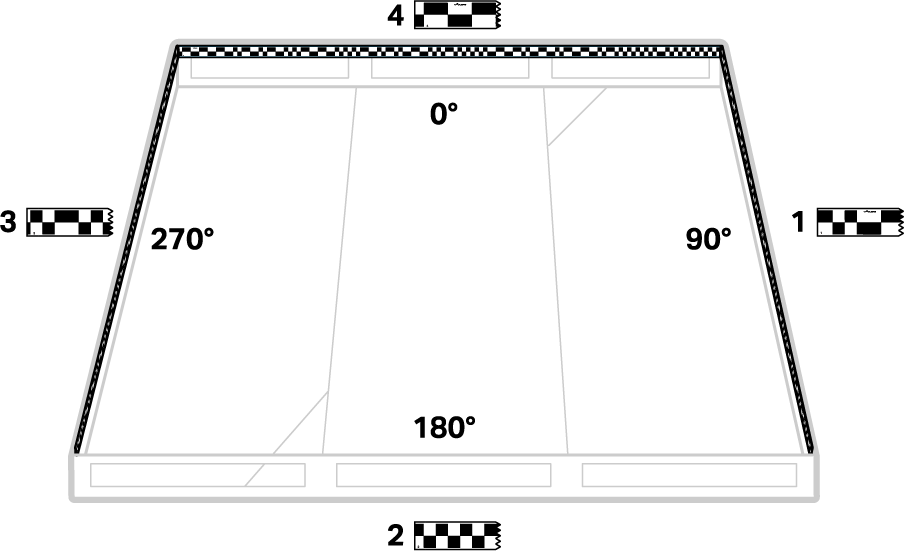

Schemat pustego pola gry V5 z etykietami wskazującymi, że numery pasów GPS odpowiadają konkretnym stronom murów pola.

Przymocuj paski kodu pola GPS zgodnie z ich etykietą z numerem do odpowiedniej ściany.

Pasek kodu pola GPS nr 1 zostanie umieszczony na ścianie pod kątem 90°.
Pasek kodu pola GPS nr 2 zostanie umieszczony na ścianie 180°.
Pasek kodu pola GPS nr 3 zostanie umieszczony na ścianie 270°.
Pasek kodu pola GPS nr 4 zostanie umieszczony na ścianie 0°.

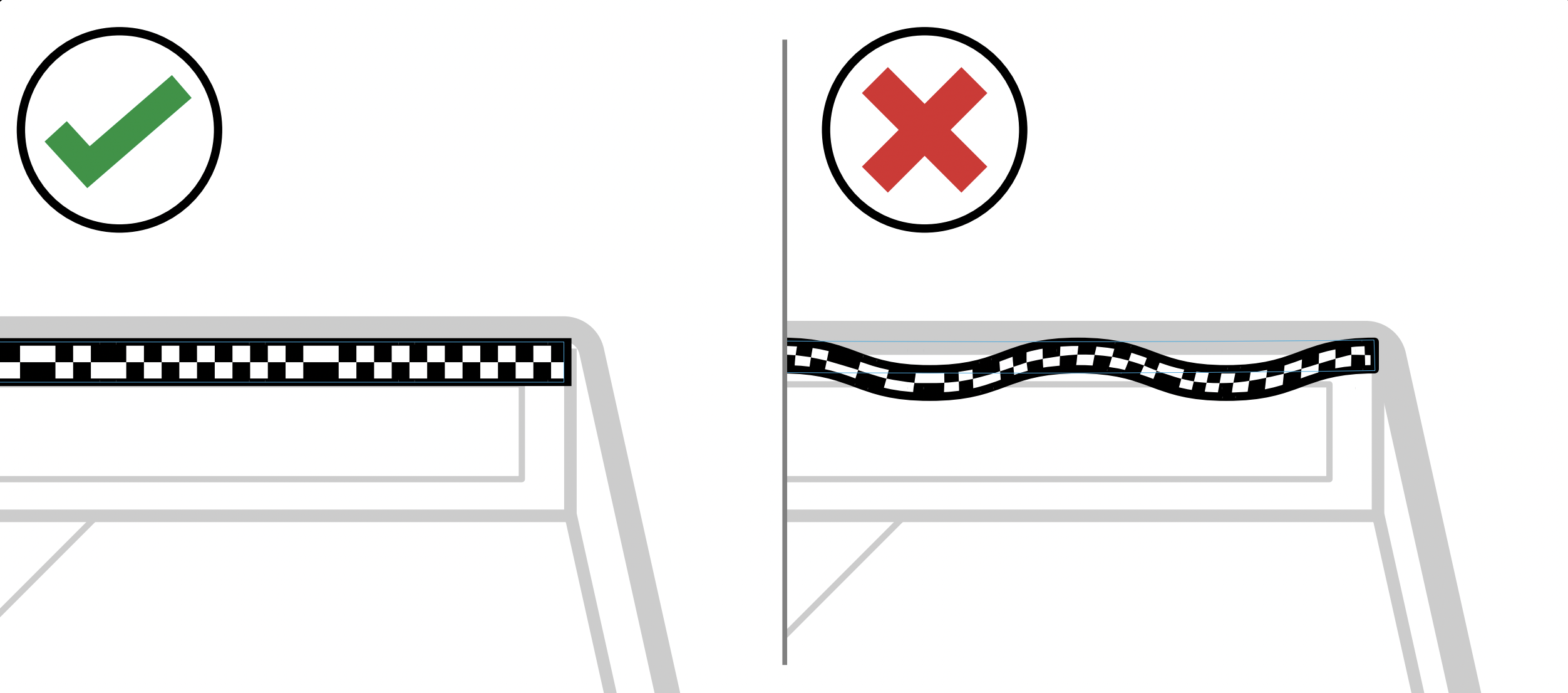

Schemat pokazujący, że paski kodów GPS powinny być przymocowane płasko do ścian pola, bez żadnego zginania lub luzu.

Mocując paski kodu pola GPS, należy upewnić się, że przylegają one płasko do ścian pola. Pomiędzy paskiem kodu pola GPS a ścianą pola nie powinny być duże odstępy.
