Kontroler drona VEX AIR umożliwia użycie w projekcie maksymalnie dziesięciu niestandardowych obrazów. W tym artykule dowiesz się, gdzie i jak przesyłać oraz używać niestandardowych obrazów w środowisku VEXcode AIR.

Korzystanie z Panelu sterowania do przesyłania niestandardowych obrazów

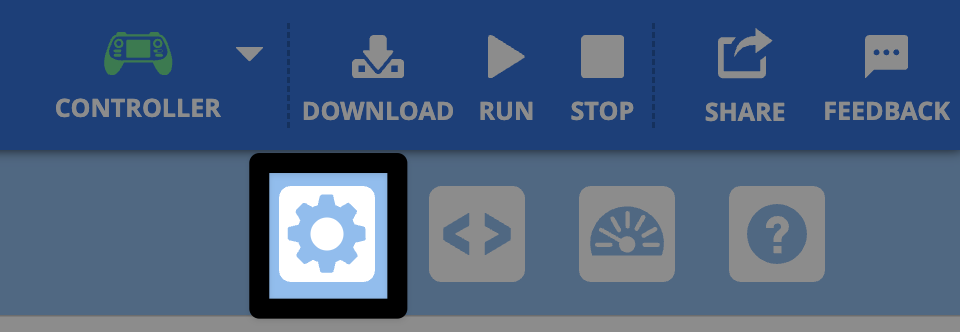

Zrzut ekranu z bliska prawego górnego rogu paska narzędzi VEXcode AIR, z zaznaczoną ikoną koła zębatego znajdującą się pod zieloną ikoną kontrolera i przyciskiem Pobierz.

Wybierz ikonę koła zębatego aby otworzyć Panel sterowania.

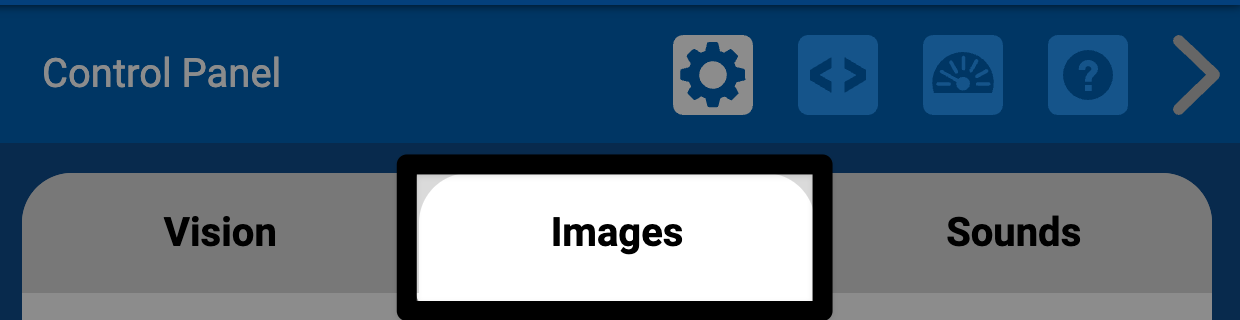

Okno narzędzia Vision Utility z wybraną kartą Obrazy.

Wybierz kartę obrazów , aby wyświetlić wcześniej przesłane obrazy lub załadować własne obrazy.

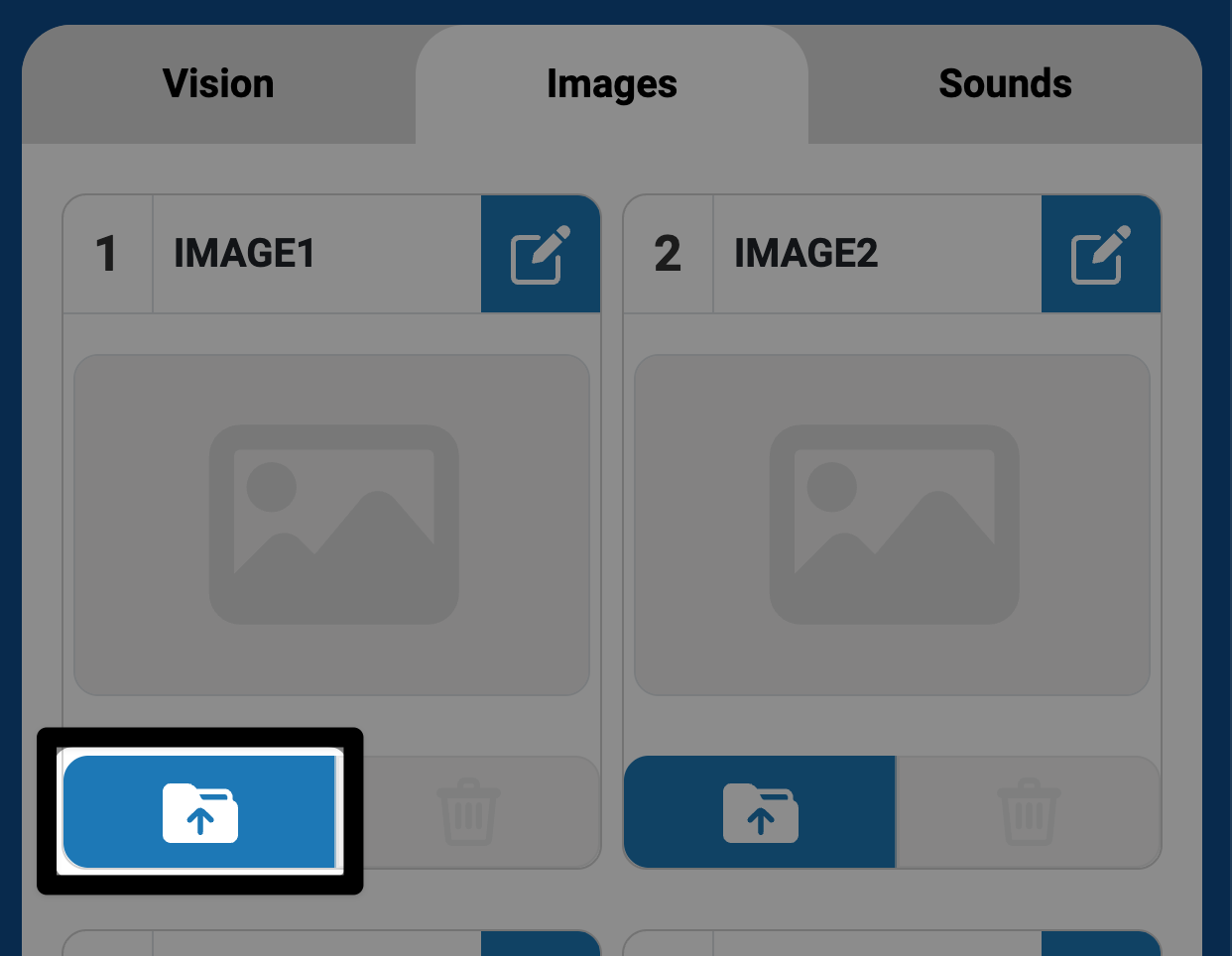

Karta Obrazy. W slocie 1 podświetlona jest ikona folderu do przesłania, co oznacza gotowość do przesłania obrazu.

Wybierz ikonę Prześlij w slocie Obraz, którego chcesz użyć.

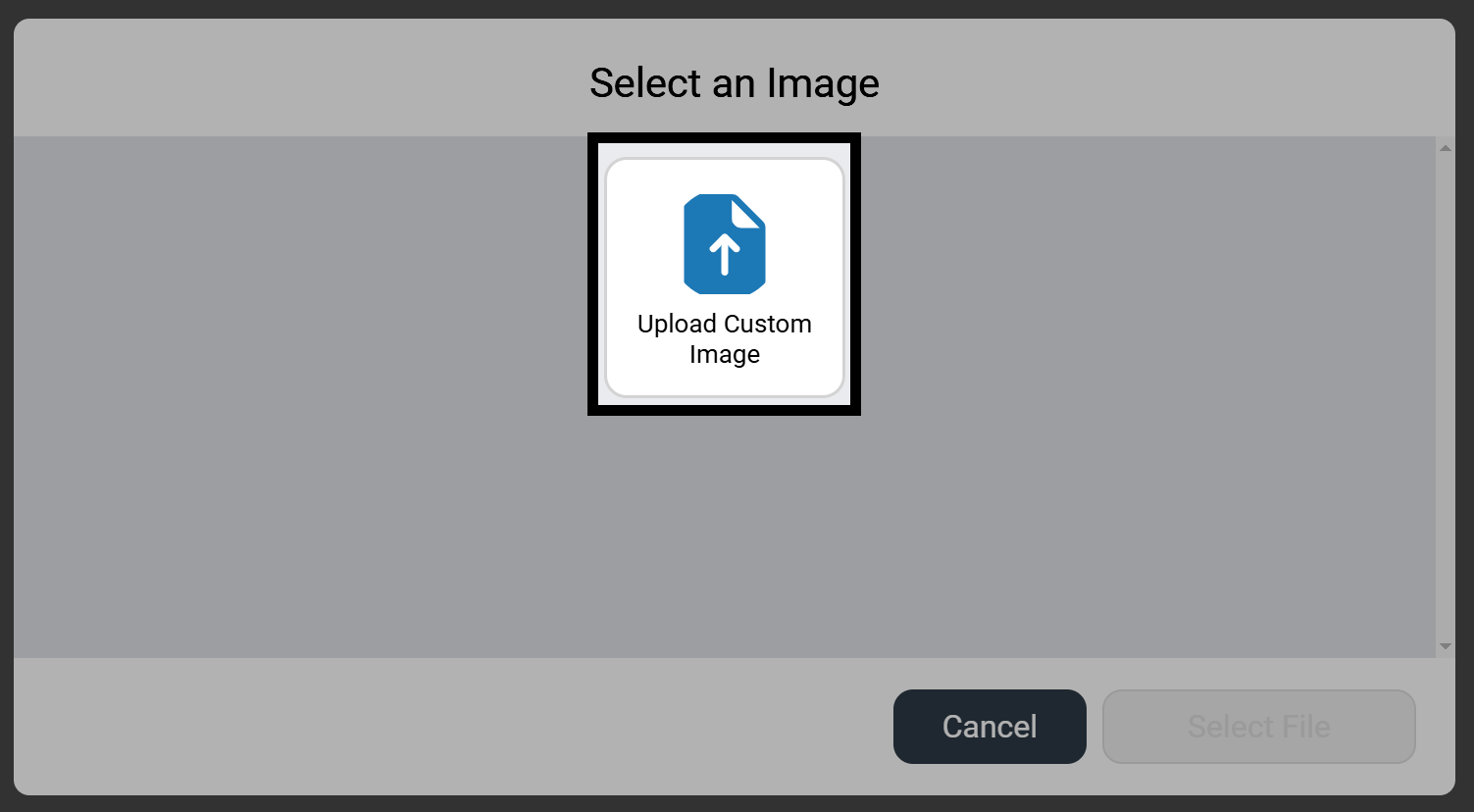

Okno dialogowe przesyłania obrazu wyświetlające pojedynczy przycisk Prześlij niestandardowy obraz na środku ekranu, z wyszarzonymi opcjami Anuluj i Wybierz plik

Zostanie wyświetlone okno Selektora obrazów . Kliknij przycisk Prześlij niestandardowy obraz , aby otworzyć okno dialogowe na swoim urządzeniu. Wybierz dowolny plik o rozmiarze mniejszym niż 10 MB.

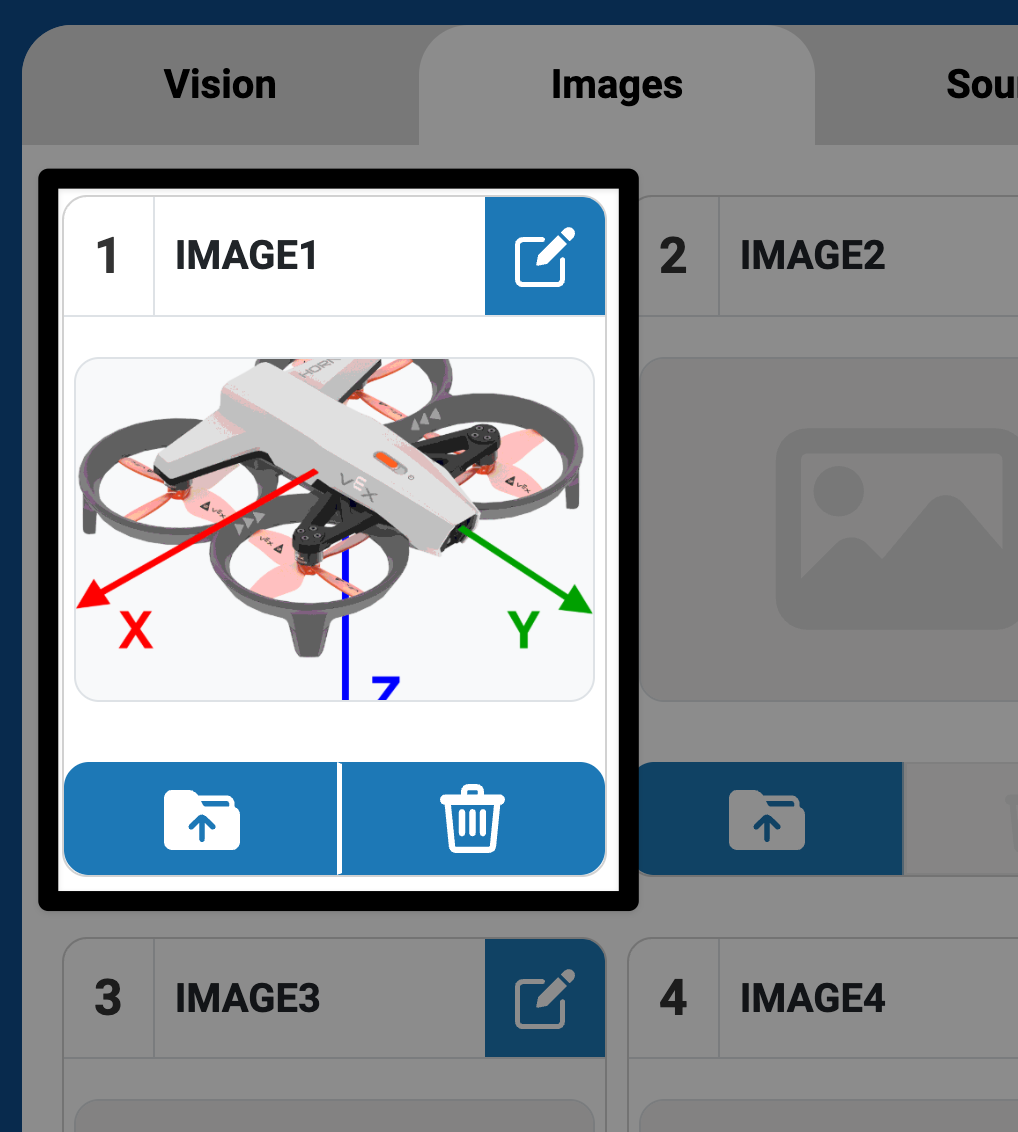

Karta Obrazy z podglądem załadowanego obrazu w lokalizacji Obraz 1.

Po wybraniu obrazu, pojawi się on w Panelu sterowania w wybranym miejscu. Domyślnie obrazy będą nazywane IMAGE1 , a numer będzie odpowiadał slotowi, do którego obraz został przesłany.

Aby uzyskać więcej informacji na temat używania niestandardowego obrazu w projekcie, zapoznaj się z dokumentem VEXcode API Reference dla bloków lub Python.

Zmiana nazwy pliku obrazu

Nazwę dowolnego pliku obrazu można zmienić w Panelu sterowania.

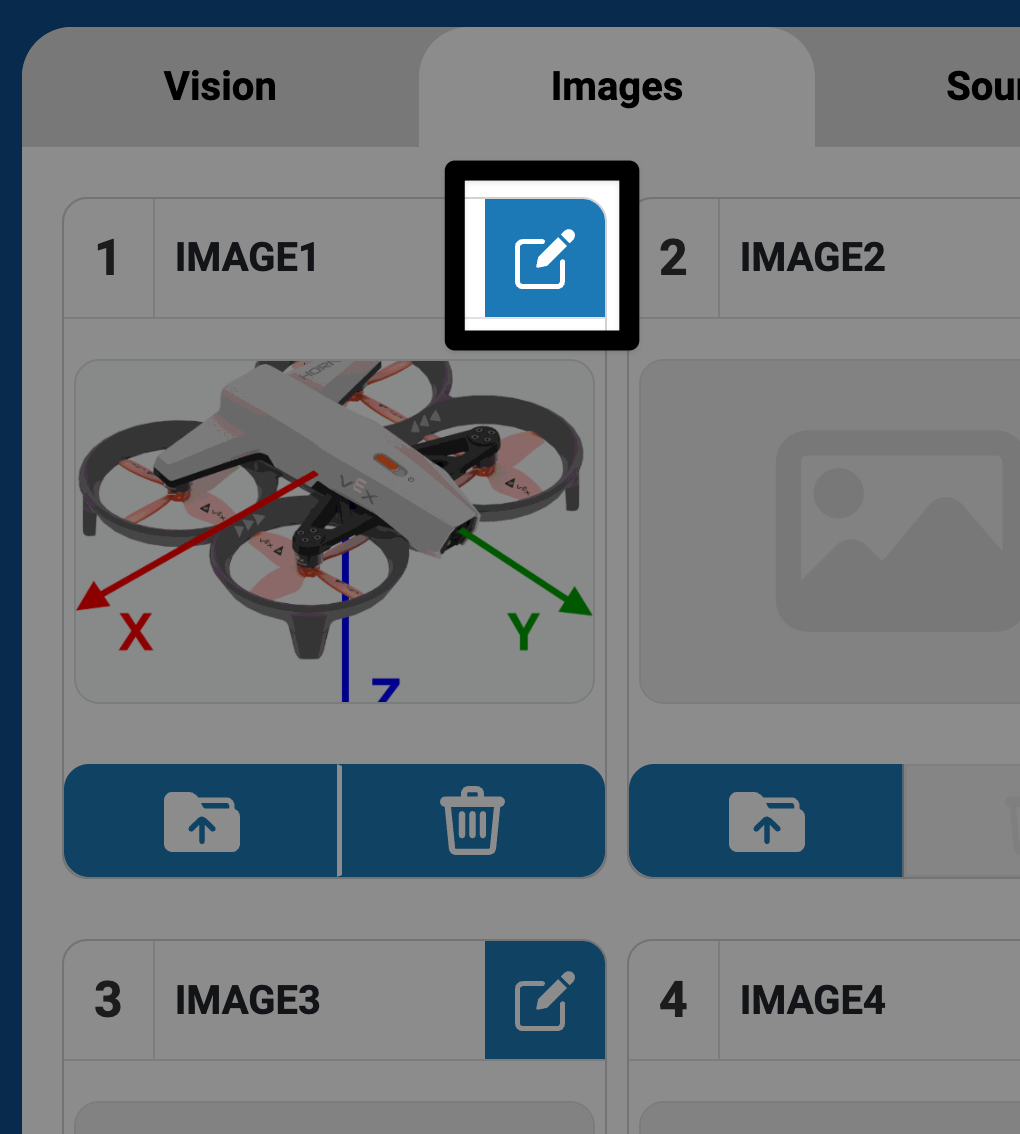

Ikona ołówka znajduje się po prawej stronie przesłanego obrazu, nad podświetloną ikoną kosza.

Wybierz ikonę edytuj znajdującą się po prawej stronie nazwy bieżącego obrazu.

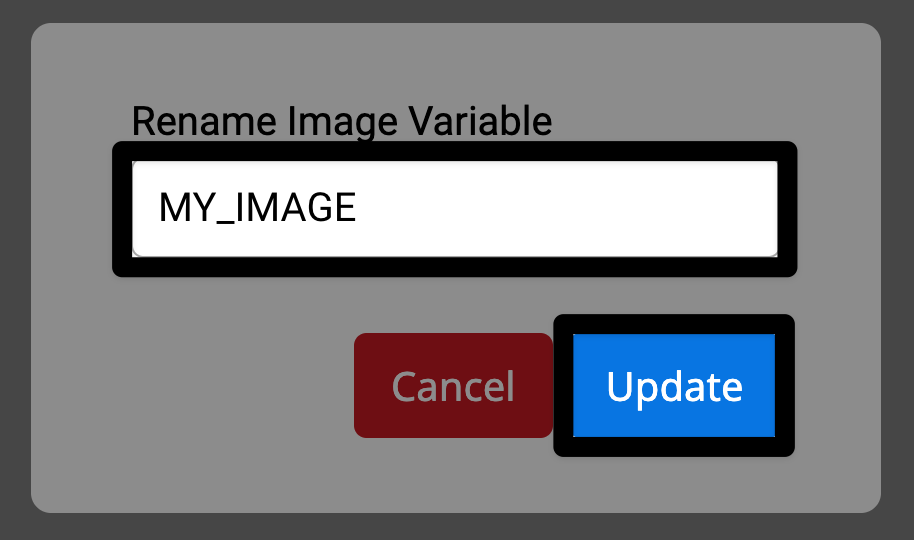

Okno pokazujące zmienioną nazwę obrazu jako Mój obraz podkreślony. Podświetlony jest przycisk aktualizacji w prawym dolnym rogu.

Pojawi się okno. Wpisz nową nazwę pliku obrazu w polu tekstowym, a następnie wybierz opcję Aktualizacja.

Nazwy obrazów mogą zawierać maksymalnie 14 znaków, nie mogą zaczynać się od cyfry ani zawierać spacji.

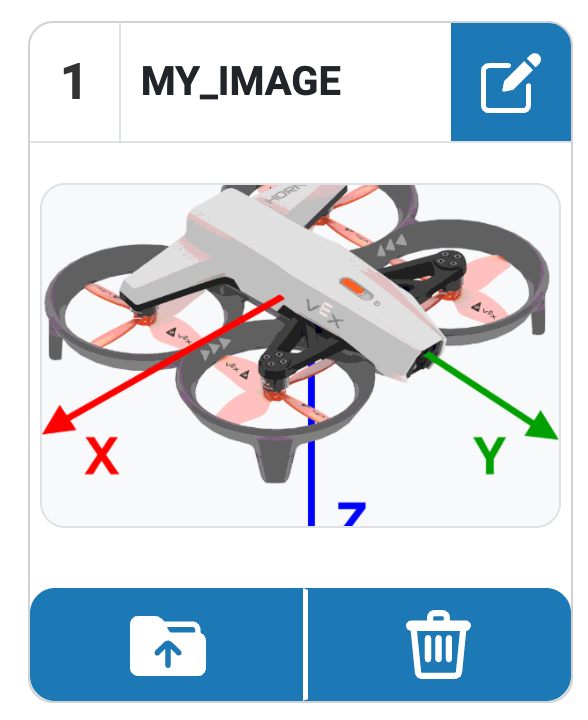

Karta obrazu wyświetlająca przesłany obraz z nazwą „my” (obraz podkreślony).

Zaktualizowana nazwa obrazu będzie teraz wyświetlana w Panelu sterowania.

Ta aktualizacja będzie również widoczna na liście rozwijanej parametrów bloku Pokaż plik obrazu lub w funkcji automatycznego uzupełniania polecenia Python, w zależności od wybranej metody kodowania.

Usuwanie obrazu niestandardowego

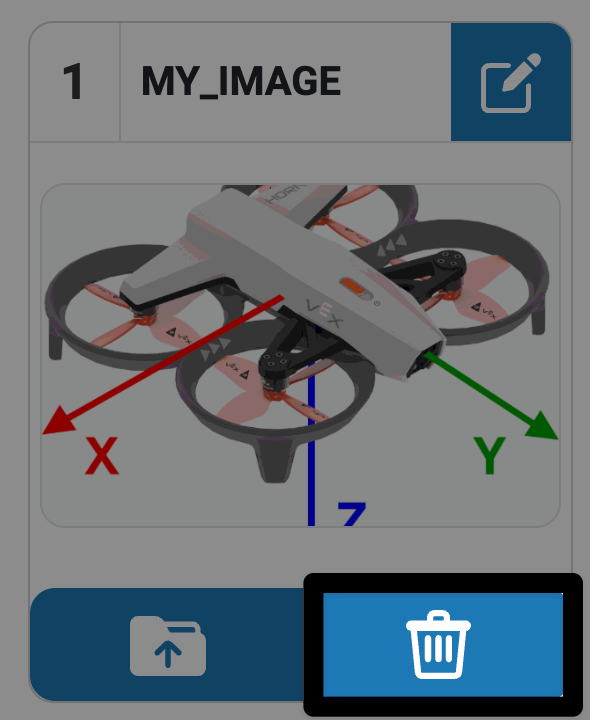

Ikona kosza na śmieci znajduje się pod obrazkiem w slocie pierwszym, jest podświetlona.

Aby usunąć obraz z Panelu sterowania, wybierz ikonę Kosz .

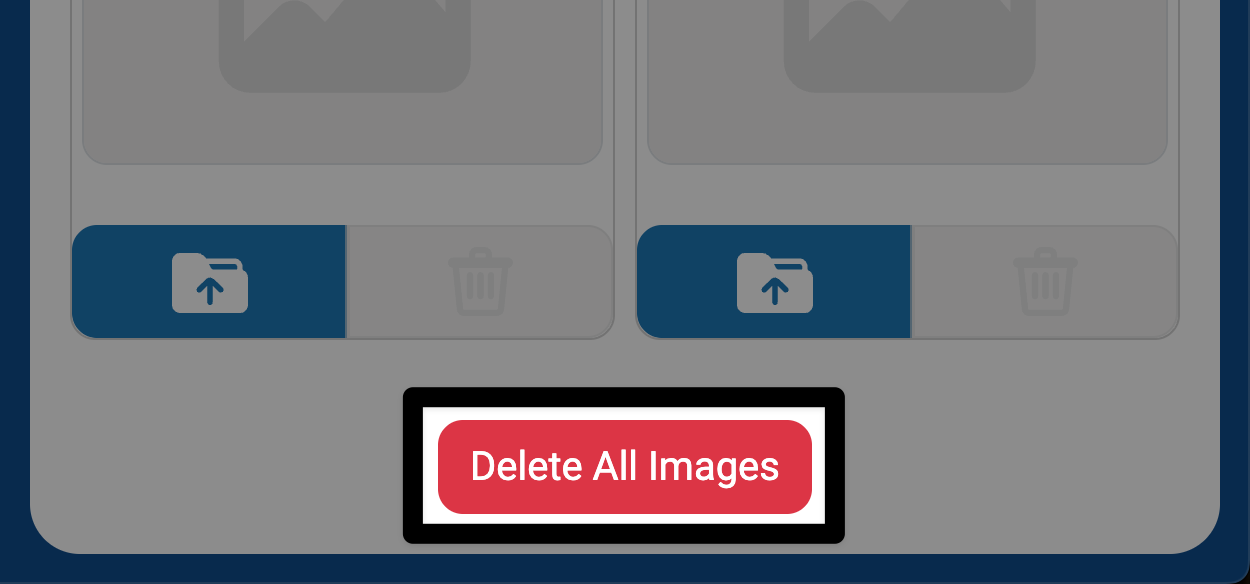

Dół zakładki „Zdjęcia” w VEXcode z zaznaczonym przyciskiem „Usuń wszystkie obrazy”.

Aby usunąć wszystkie obrazy, wybierz opcjęUsuń wszystkie obrazyu dołu zakładki Obrazy.
