Niezależnie od tego, czy organizujesz części, postępujesz zgodnie z zestawem instrukcji budowania, czy tworzysz niestandardowy projekt, prawidłowe zidentyfikowanie części może mieć kluczowe znaczenie dla Twojego sukcesu.

Linijka do części VEX IQ to poręczne narzędzie pomagające w identyfikacji części.

Pobierz linijkę VEX IQ do druku (list amerykański) >

Pobierz Linijka VEX IQ do druku (międzynarodowa A4) >

Uwaga: podczas drukowania pliku .pdf pamiętaj o ustawieniu skali na 100%.

Identyfikacja części za pomocą linijki

Linijki części VEX IQ można używać do identyfikowania części podczas porządkowania części lub postępując zgodnie z zestawem instrukcji budowania. Skala na linijce wynosi 1:1, więc części można po prostu umieścić na linijce.

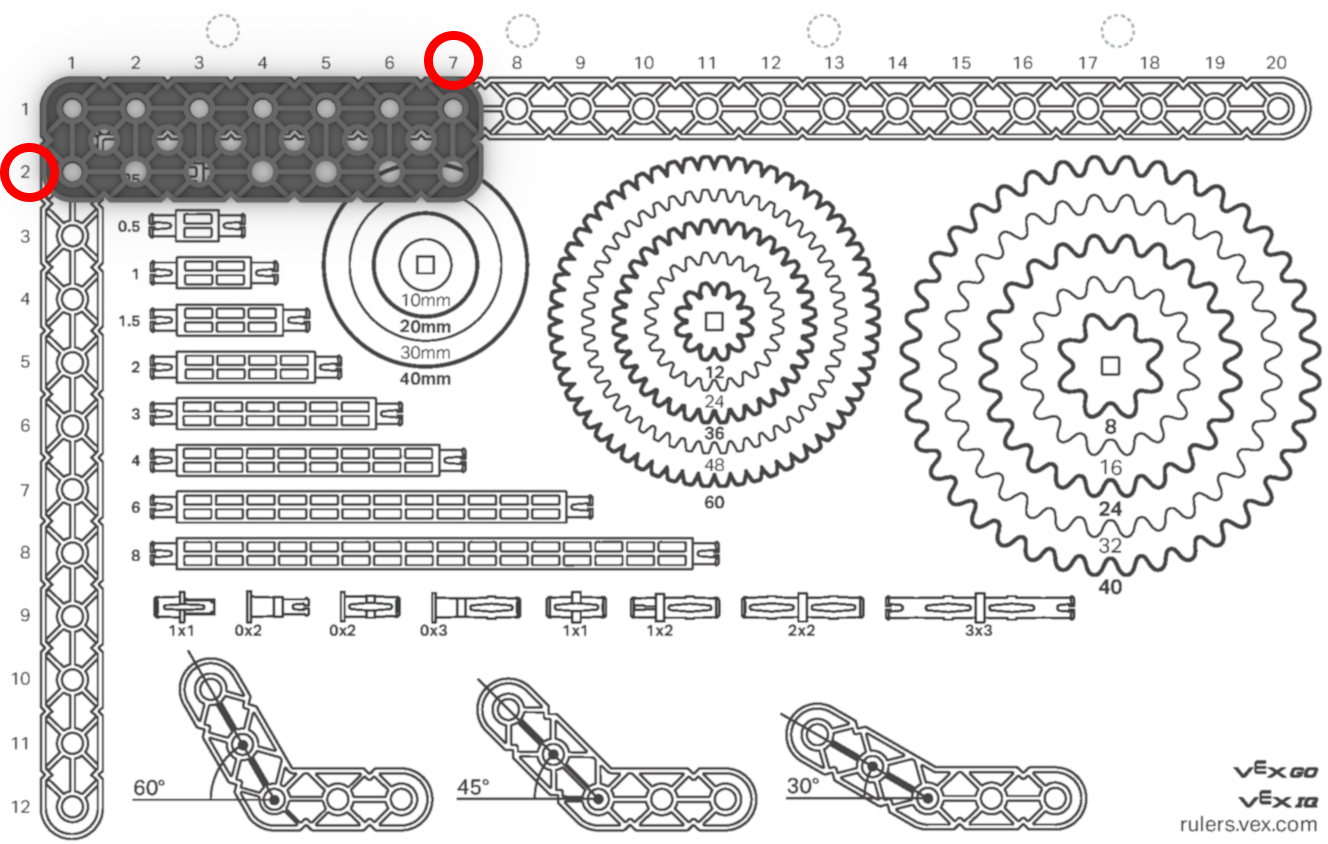

Belka VEX IQ 2x7 do pomiaru długości części z drukowaną linijką

Pomiar belek i płyt. Pokazany przykład to wiązka 2x7.

2 oznacza szerokość 2 jednostek podziałki.
7 oznacza długość 7 jednostek podziałki.

4-punktowy odstęp do identyfikacji i pomiaru części VEX IQ za pomocą linijki do druku

Pomiar odstępów. Pokazany przykład to Dystans 4x.

Koło pasowe 30 mm z oznaczonymi wymiarami do pomiaru części VEX IQ

Koła pomiarowe. Pokazany przykład to koło pasowe o średnicy 30 mm.

Przekładnia VEX IQ 12-zębowa do porównania rozmiarów z linijką do wydrukowania części

Pomiarowe koła zębate. Pokazany przykład to koło zębate z 12 zębami.

16-zębowa zębatka VEX IQ do identyfikacji rozmiaru za pomocą linijki do drukowania części

Pomiarowe koła zębate. Pokazany przykład to zębatka z 16 zębami.

Kołek VEX IQ 1x1 do pomiaru i identyfikacji części z drukowaną linijką

Kołki pomiarowe. Pokazany przykład to kołek 1x1.

Belka o kącie 30 stopni z objaśnieniem, jak ją zmierzyć za pomocą drukowanej linijki VEX IQ

Zmierz belki specjalne. Pokazany przykład to wiązka kątowa 30°.

Korzystanie z linijki podczas składania robota

Linijka VEX Plastic Parts może być również używana jako narzędzie pomiarowe do pomiaru części i odległości. Może to być bardzo pomocne podczas projektowania i montażu niestandardowego robota, który nie ma szczegółowych instrukcji dotyczących doboru części.

Wskazówka i trik: Plik .pdf z linijką do części plastikowych VEX można wydrukować na przezroczystej plastikowej folii. Umożliwi to nałożenie linijki na robota i wykonanie pomiarów poprzez linijkę.

Oto kilka przykładów użycia linijki podczas składania niestandardowego robota.

Wydrukowana linijka części VEX IQ z częściowo zbudowanym podwoziem robota położonym na linijce i instrukcją, jak je zmierzyć, zaznaczając wewnętrzne strony belek po lewej i prawej stronie podwozia.

Pomiar odległości pomiędzy belkami na podwoziu robota. Ten przykład pokazuje odległość między belkami na podwoziu robota, mierzoną o podziałce 11 lub 5,5 cala.

Pomiar wału o podziałce 8-krotnej za pomocą linijki VEX IQ do wydrukowania

Używanie podziałki do pomiaru długości wału. Ten przykład pokazuje wał o średnicy 8 podziałek.

Wydrukowana linijka VEX IQ z 4-calowym wałem

Używanie cali/milimetrów do pomiaru długości wału. Ten przykład pokazuje wał 4" (4 cale/102 milimetry).

Ogniwo łańcuszkowe VEX IQ do odniesienia rozmiaru z linijką do wydrukowania części

Pomiar liczby ogniw łańcucha w układzie łańcuch/zębatka.
