Konfigurowanie 3-przewodowych urządzeń wejścia cyfrowego i wyjścia cyfrowego w VEXcode V5 – Biblioteka VEX

Rozpoczynając programowanie za pomocą VEXcode V5, bloki wejścia cyfrowego i wyjścia cyfrowego nie pojawią się w zestawie narzędzi, dopóki nie zostaną skonfigurowane.

Dodawanie urządzenia z wejściem cyfrowym lub wyjściem cyfrowym w trybie 3-przewodowym

Aby skonfigurować urządzenie Digital In lub Digital Out:

Pasek narzędzi VEXcode V5 z podświetloną ikoną Urządzenia pomiędzy ikonami Przeglądarki kodu i Konsoli drukowania.

Wybierz przycisk Urządzenia, aby otworzyć okno Urządzenia.

Menu urządzeń VEXcode V5 z wyświetlonym przyciskiem Dodaj urządzenie.

Wybierz „Dodaj urządzenie”.

Menu Urządzenia VEXcode V5 po wybraniu przycisku Dodaj urządzenie. Opcja 3 Wire jest podświetlona.

Wybierz opcję „3-WIRE”.

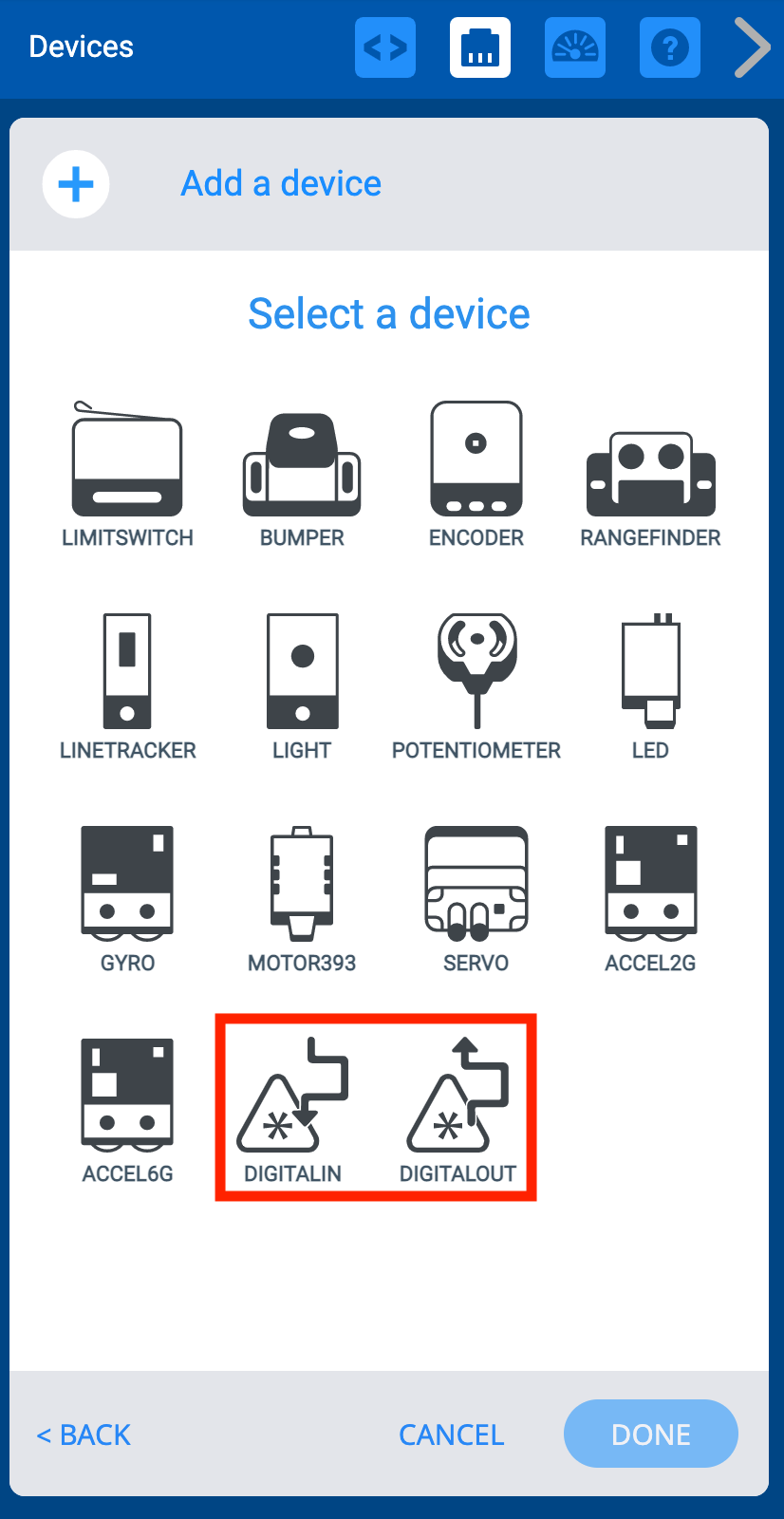

Menu urządzeń VEXcode V5 po wybraniu opcji urządzenia 3-żyłowego. Wyświetla się menu urządzeń 3-żyłowych, a opcje Digital In i Digital Out są wyróżnione.

Wybierz „CYFROWY” lub „CYFROWY WYJ”.

Menu urządzeń VEXcode V5 po ustawieniu portu nowego urządzenia na A. Poniżej podświetlony jest przycisk Gotowe.

Wybierz port, do którego podłączone jest urządzenie w VEX V5 Brain. Porty, które są już skonfigurowane dla innych urządzeń, będą niedostępne. Po wybraniu portu wybierz „Gotowe”, aby przesłać urządzenie do konfiguracji lub „Anuluj”, aby wrócić do menu Urządzenia.

Uwaga: Wybranie opcji „Anuluj” spowoduje cofnięcie wszelkich zmian dokonanych w urządzeniu i nie będzie częścią konfiguracji.

Zmiana numeru portu wejścia cyfrowego lub wyjścia cyfrowego urządzenia 3-przewodowego

Menu urządzeń VEXcode V5 z poprzednio dodanymi urządzeniami Digital In i Digital Out.

Możesz zmienić numer portu urządzenia wybierając go w oknie Urządzenia.

Menu urządzeń VEXcode V5 po zmianie portu urządzenia na C. Opcja portu C jest teraz oznaczona na zielono. Poniżej zaznaczony jest przycisk Gotowe.

Wybierz inny port na ekranie Wybór portu, a numer portu zmieni kolor na zielony. Następnie wybierz „Gotowe”, aby przesłać zmianę.

Blok cyfrowy VEXcode V5 w postaci wartości boolowskiej jest pokazany z otwartym menu rozwijanym urządzenia. Nowa nazwa urządzenia Digital In jest wyświetlana w menu rozwijanym i brzmi DigitalInC.

Jeśli zmienisz port urządzenia, które jest już używane w Twoim projekcie, będziesz musiał zaktualizować nazwę urządzenia w bloku do nowej nazwy, korzystając z menu rozwijanego.

Zmiana nazwy urządzenia z wejściem cyfrowym lub wyjściem cyfrowym w trybie 3-przewodowym

Okno urządzeń VEXcode V5 z wyświetlonymi opcjami wejścia cyfrowego. Powyżej wyróżniono nazwę urządzenia, aby wskazać, że można ją zmienić.

Możesz zmienić nazwę urządzenia, zmieniając nazwę w polu tekstowym u góry ekranu Wybór portu. Jeśli wybierzesz nieprawidłową nazwę, pole tekstowe zostanie podświetlone na czerwono, aby to wskazać. Następnie wybierz „Gotowe”, aby przesłać zmiany w konfiguracji urządzenia.

Uwaga: aby uzyskać więcej informacji na temat reguł nazewnictwa zmiennych i urządzeń, zapoznaj się z tym artykułem w bibliotece VEX.

Blok cyfrowy VEXcode V5 w postaci wartości boolowskiej jest pokazany z otwartym menu rozwijanym urządzenia. Nowa nazwa urządzenia Digital In jest wyświetlana w menu rozwijanym i brzmi SignalIn.

Jeśli zmienisz nazwę urządzenia, które jest już używane w Twoim projekcie, będziesz musiał zaktualizować nazwę urządzenia w bloku do nowej nazwy, korzystając z menu rozwijanego.

Usuwanie urządzenia z wejściem cyfrowym lub wyjściem cyfrowym w trybie 3-przewodowym

Okno urządzeń VEXcode V5 z wyświetlonymi opcjami wejścia cyfrowego. Poniżej zaznaczony jest przycisk Usuń.

Urządzenie można usunąć, wybierając opcję „Usuń” u dołu ekranu Wybór portu.

Uwaga: Jeśli usuniesz urządzenie, które jest już używane w Twoim projekcie, projekt wygeneruje błąd przy próbie jego pobrania, dopóki nie usuniesz również bloków, które korzystały z usuniętego urządzenia.
