Rozpoczynając programowanie za pomocą VEXcode V5, bloki grupy silników nie pojawią się w Toolboxie, dopóki grupa silników nie zostanie skonfigurowana. Grupa silników umożliwi połączenie dwóch silników w projekcie VEXcode V5.
Istnieje wiele powodów tworzenia grupy silników. Aby uzyskać więcej informacji na temat budowania z grup silników VEX V5, ten artykuł z Biblioteki VEX.
Dodawanie grupy silników

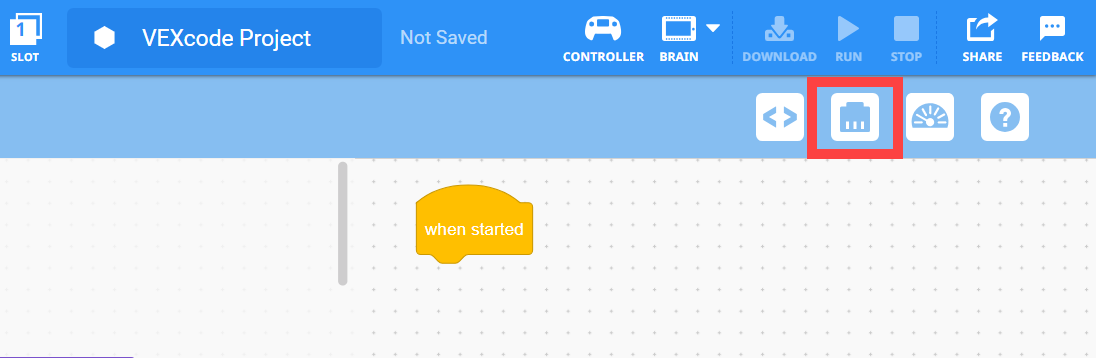

Aby skonfigurować grupę silników, należy wybrać przycisk Urządzenia, co spowoduje otwarcie okna Urządzenia.
Wybierz „Dodaj urządzenie”.
Wybierz „Grupa silnika”.
Wybierz, do których portów w V5 Brain podłączone są silniki w grupie silników. Porty, które są już skonfigurowane dla innych urządzeń, będą niedostępne.
Po skonfigurowaniu grupy silników wybierz „Gotowe”, aby przesłać urządzenie do konfiguracji.
Uwaga: Wybranie „Anuluj” spowoduje cofnięcie wszelkich zmian dokonanych w urządzeniu i nie będzie częścią konfiguracji.
Aby dokładniej skonfigurować grupę silników, zobacz dodatkowe opcje poniżej.
Zmiana numerów portów grupy silników
Możesz zmienić numer portu silnika, wybierając najpierw grupę silników w oknie Urządzenia.

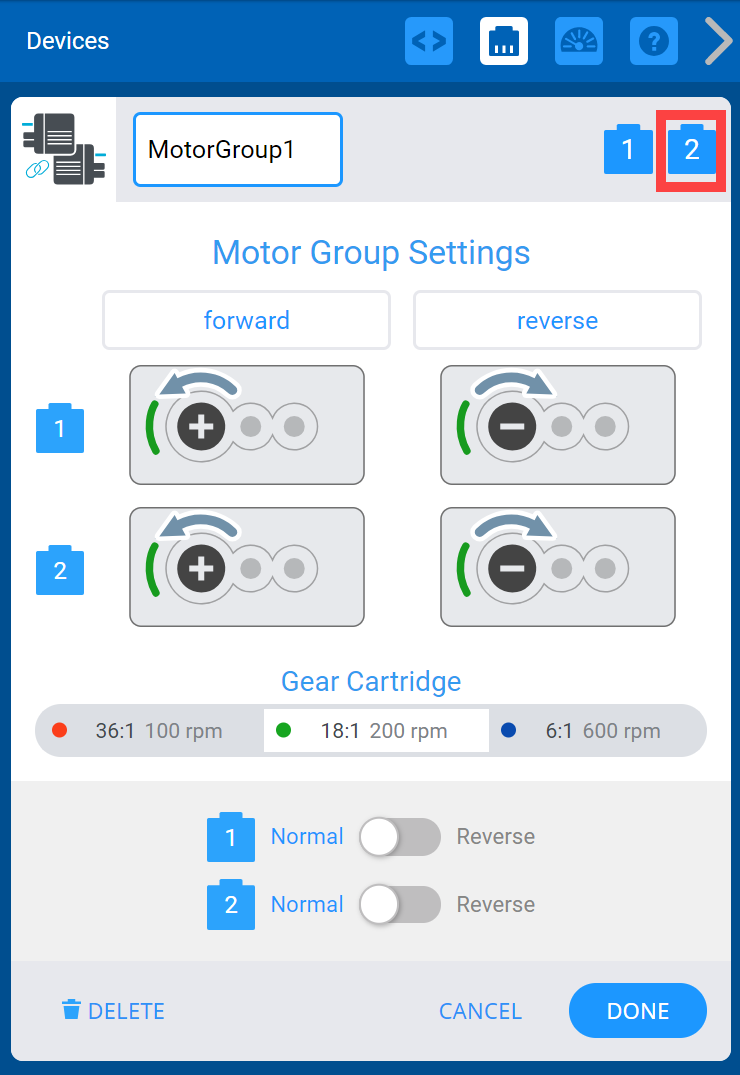

Następnie wybierz ikonę wtyczki portu, który chcesz zmienić, w prawym górnym rogu ekranu Opcje.
Wybierz port na ekranie Wybór portu, a numer portu zmieni kolor na zielony. Następnie wybierz „Gotowe”, aby przesłać zmianę.
Nazywanie kierunków grupy motorycznej

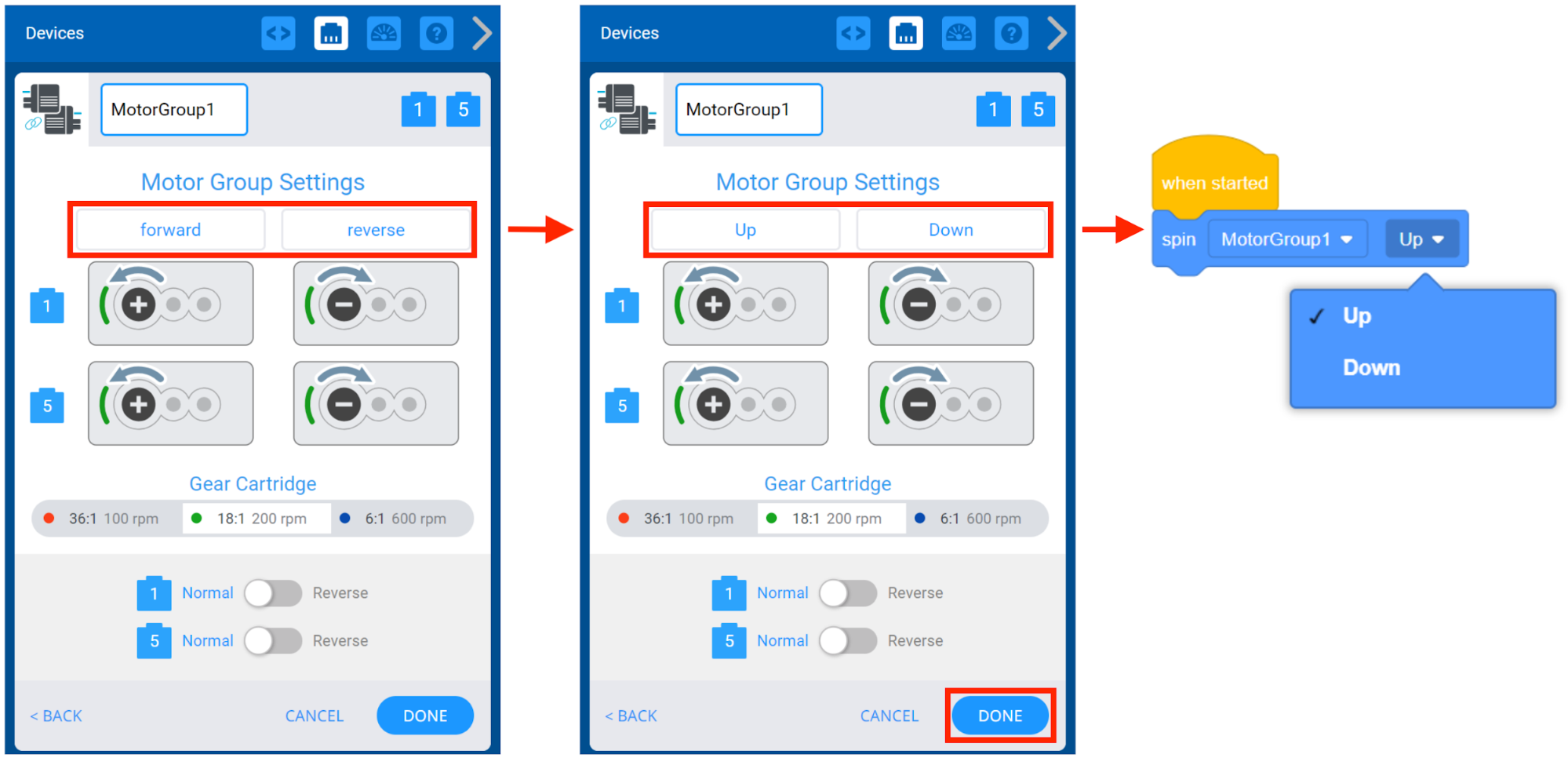

Ekran Opcje grupy silników umożliwia zmianę nazw kierunków obrotów silnika z domyślnych „do przodu” i „do tyłu”. Na przykład, jeśli konfigurujesz grupę silników ramion, możesz zmienić nazwy kierunków na „W górę” i „W dół”. Następnie wybierz „Gotowe”, aby przesłać zmiany urządzenia do konfiguracji.
Zmiana nazwy grupy silników
Można także zmienić nazwę grupy silników, zmieniając nazwę w polu tekstowym u góry ekranu Opcje. Jeśli wybierzesz nieprawidłową nazwę, pole tekstowe zostanie podświetlone na czerwono, aby to wskazać. Następnie wybierz „Gotowe”, aby przesłać zmiany urządzenia do konfiguracji.
Uwaga: , aby uzyskać więcej informacji na temat zasad nazewnictwa zmiennych i urządzeń, zobacz ten artykuł z Biblioteki VEX.
Jeśli zmienisz nazwę silnika, który jest już używany w Twoim projekcie, będziesz musiał zaktualizować nazwę silnika w bloku do nowej nazwy, korzystając z menu rozwijanego.
Odwracanie silnika(ów) w grupie silników
Ekran Opcje umożliwia także odwrócenie kierunku silników.
Po odwróceniu silnika wybierz „Gotowe”, aby przesłać zmiany do konfiguracji.
Uwaga: jeśli dwa silniki w grupie silników są zwrócone ku sobie, na przykład gdy dwa silniki mają ten sam wał, jeden z silników będzie musiał zostać zamieniony miejscami, w przeciwnym razie oba silniki będą ze sobą walczyć. Aby uzyskać więcej informacji na temat budowania z grupami silników VEX V5, zobacz artykuł z Biblioteki VEX.
Usuwanie grupy silników
Grupę silników można także usunąć wybierając opcję „Usuń” znajdującą się na dole ekranu.
Uwaga: jeśli usuniesz grupę silników, która jest już używana w Twoim projekcie, projekt nie będzie działać, dopóki bloki wykorzystujące tę grupę silników nie zostaną również usunięte.
Wymiana wkładu przekładni
Ekran Opcje umożliwia także wymianę wkładu przekładni.
Uwaga: zmiana wkładu przekładni silnika spowoduje również zmianę kolorowego wskaźnika na silniku, a oba silniki w grupie silników muszą mieć tę samą wkład przekładni.
Korzystanie z grupy silników ze sterownikiem
Jeśli masz skonfigurowany zarówno sterownik, jak i grupę silników, możesz skonfigurować przyciski na sterowniku tak, aby sterowały całą grupą silników, a nie pojedynczym silnikiem.
