Przechowywanie zestawu ogniw roboczych V5 — pojemnik 1: Sprzęt laboratoryjny STEM – Biblioteka VEX

W tym artykule omówimy elementy z zestawu ogniw roboczych V5, które zostaną umieszczone w pojemniku 1.

Istnieją dwa elementy organizacji Storage Bin 1:

Taca

Baza

Ten artykuł porządkuje każdą sztukę w pojemniku 1 i zawiera następujące informacje w formie tabeli od lewej do prawej:

Część: To jest nazwa części. Hiperłącza są dostępne do części zamiennych, które można kupić osobno pod adresem vexrobotics.com.
Zdjęcie: To jest obraz części. Użyj tego jako odniesienia podczas rozpakowywania zestawu i budowania komórki roboczej V5.
Numer części: Jeśli część jest dostarczana w większym zestawie, torbie lub pudełku, numer części zestawu, worek lub pudełko oraz indywidualny numer części. Te numery części mogą być przydatne podczas rozpakowywania zestawu i budowania komórki roboczej V5.
Ilość: Jest to ilość każdej dostarczonej części. Użyj tego, aby upewnić się, że podczas rozpakowywania masz odpowiednią liczbę części w każdym miejscu w pojemniku lub tacy.
Uwagi dotyczące torby: Ta kolumna zawiera informacje o tym, jak część lub części w tym zestawie, torbie lub pudełku zostaną odebrane . Jeśli części są dostarczane w większym zestawie, torbie lub pudełku, w celach informacyjnych dołączony jest obraz etykiety. Użyj ich jako odniesienia podczas rozpakowywania zestawu.
Lokalizacja: To jest obraz pojemnika lub tacy z wyróżnieniem miejsca, w którym należy umieścić część w tym pojemniku lub taca. Informacje te mogą być również przydatne podczas budowania komórki roboczej V5, jeśli potrzebne jest przypomnienie o lokalizacji części.
- Przydatne wskazówki: są one dostępne w kolumnie Lokalizacja. Te wskazówki zapewniają dodatkowy kontekst lub informacje na temat opakowania, identyfikują numery części lub wskazówki dotyczące dodatkowej organizacji.

Pojemnik 1: taca

Część	Zdjęcie	Numer części	Ilość	Notatki o torbie	Lokalizacja
Śruba gwiaździsta #8-32 x 1/4"		276-4990-001	300	Dostarczany w 3 workach po 100	Pomocna wskazówka: Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com, aby łatwo rozróżnić i zidentyfikować różne rozmiary śrub.
Śruba gwiaździsta #8-32 x 3/8"		276-4991-001	100	Dostarczany w 1 torbie 100	Pomocna wskazówka: Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com, aby łatwo rozróżnić i zidentyfikować różne rozmiary śrub.
Śruba gwiaździsta #8-32 x 1/2"		276-4992-001	300	Dostarczany w 3 workach po 100	Pomocna wskazówka: Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com, aby łatwo rozróżnić i zidentyfikować różne rozmiary śrub.
Śruba gwiaździsta #8-32 x 3/4"		276-4994-001	100	Dostarczany w 1 torbie 100	Pomocna wskazówka: Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com, aby łatwo rozróżnić i zidentyfikować różne rozmiary śrub.

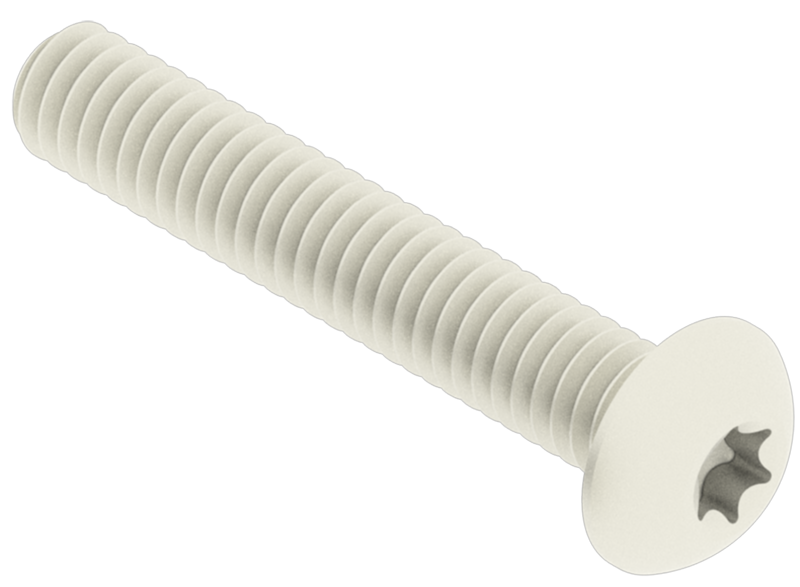

Śruba gwiaździsta #8-32 x 1.000"		276-4996-001	100	Dostarczany w 1 torbie 100	Pomocna wskazówka: Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com, aby łatwo rozróżnić i zidentyfikować różne rozmiary śrub.

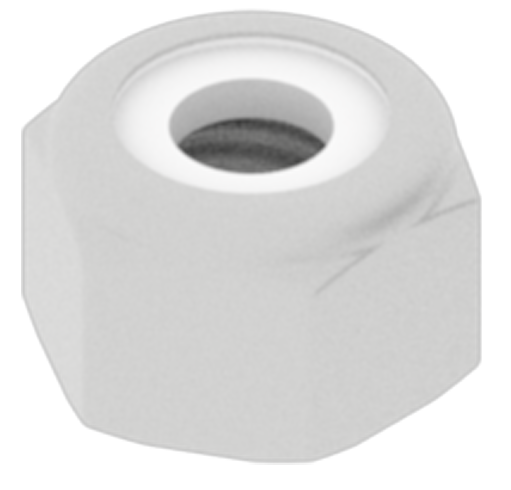

#8-32 Nakrętka Nylock		275-1027-001	400	Dostarczany w 4 workach po 100	Przydatna wskazówka: Podczas wrzucania kawałków do tacy zachowaj torby z suwakami. Można ich później użyć do uporządkowania części, które znajdują się w torbie na różne odmiany.

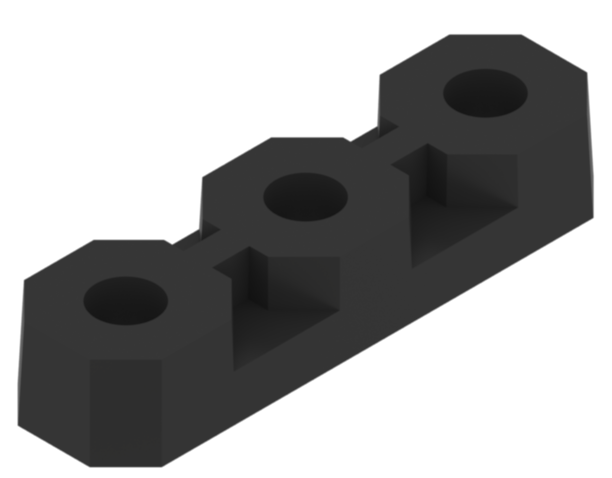

Łożysko płaskie		W tej torbie znajduje się 100 łożysk płaskich: 276-6820-806 W tej torbie znajduje się 5 łożysk płaskich: 276-6009-808 Indywidualny numer części: 276-1209-001	105	Dostarczane w 5 torebkach po 20. Ostatnie 5 sztuk znajduje się w tej torebce:	Przydatna wskazówka: Podczas wrzucania kawałków do tacy zachowaj torby z suwakami. Można ich później użyć do uporządkowania części, które znajdują się w torbie na różne odmiany.
Dystans 1/2"		Ta część znajduje się w torbie Standoff: 276-7472-802 Indywidualny numer części: 275-1014-001	40	Te części znajdują się w torbie Standoff	Przydatna wskazówka: Użyj dodatkowych toreb na suwak z rozpakowania wraz z taśmą i markerem, aby oddzielić elementy odstające według rozmiaru indywidualnie torby dla łatwego dostępu podczas budowy. Umieść rozmiar pałąków i indywidualny numer części na zewnętrznej stronie każdej torby. Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com , aby łatwo rozróżnić i zidentyfikować różne rozmiary odstępów.
Dystans 3/4"		Ta część znajduje się w torbie Standoff: 276-7472-802 Indywidualny numer części: 275-1015-001	4
Dystans 1,00"		Ta część znajduje się w torbie Standoff: 276-7472-802 Indywidualny numer części: 275-1016-001	52
Dystans 1,50"		Ta część znajduje się w torbie Standoff: 276-7472-802 Indywidualny numer części: 275-1017-001	2
Dystans 2,00"		Ta część znajduje się w torbie Standoff: 276-7472-802 Indywidualny numer części: 275-1018-001	34
Dystans 3.00"		Ta część znajduje się w torbie Standoff: 276-7472-802 Indywidualny numer części: 275-1020-001	28
Dystans 6.00"		Ta część znajduje się w torbie Standoff: 276-7472-802 Indywidualny numer części: 275-1023-001	4
Dystans 0,125”		Ta część jest dostępna w pakiecie odmian: 276-6340 Indywidualny numer części: 276-5912-001	30	Dostępny w 3 opakowaniach odmian	Przydatna wskazówka: Użyj dodatkowych toreb na suwak z rozpakowania wraz z taśmą i markerem, aby oddzielić przekładki według rozmiaru indywidualnie torby dla łatwego dostępu podczas budowy. Umieść rozmiar przekładek i indywidualny numer części na zewnętrznej stronie każdego worka. Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com, aby łatwo odróżnić i zidentyfikować różne rozmiary przekładek.
Dystans 0,25”		Ta część jest dostępna w pakiecie odmian: 276-6340 Indywidualny numer części: 276-5913-001	30
Przekładka 0,375”		Ta część jest dostępna w pakiecie odmian: 276-6340 Indywidualny numer części: 276-5914-001	30

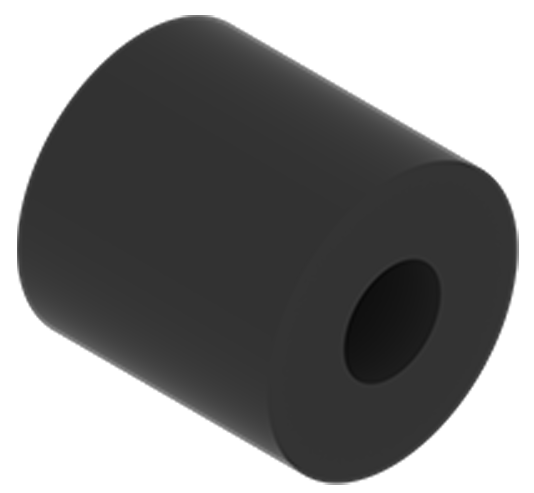

Dystans 0,50”		Ta część jest dostępna w pakiecie odmian: 276-6340 Indywidualny numer części: 276-5915-001	30

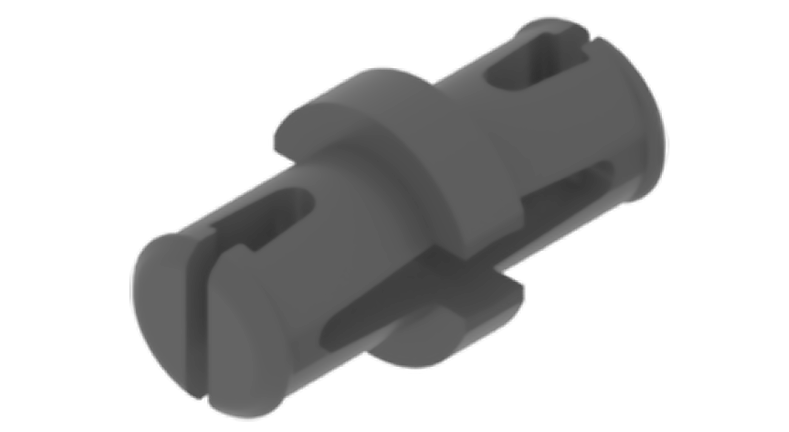

Styk złącza 1x1		Ta część jest dostarczana w pakiecie: 276-7472-801 Indywidualny numer części: 228-3616-060	4	W zestawie 1 opakowanie

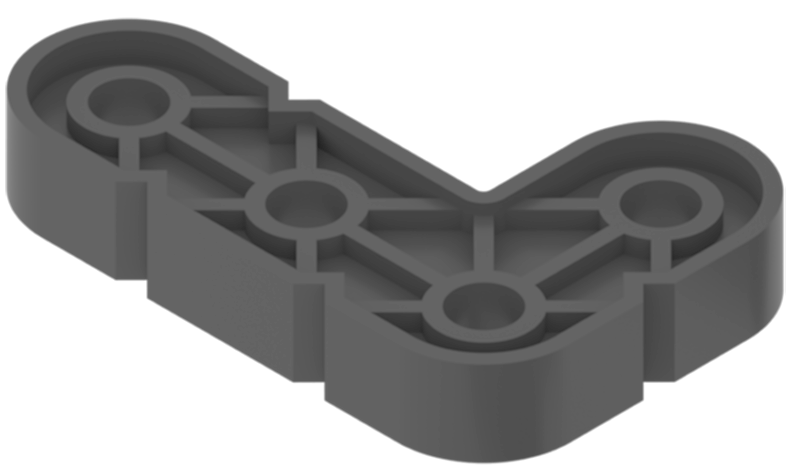

Prostokątna wiązka 2x3		Ta część jest dostarczana w pakiecie: 276-7472-801 Indywidualny numer części: 228-3616-145	2

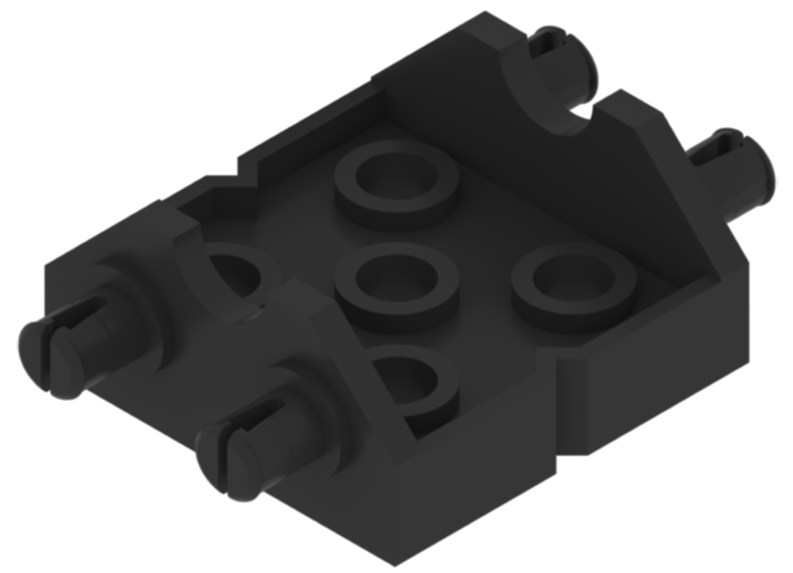

Podwójne złącze 2x szerokie, 2x2 narożne		Ta część jest dostarczana w pakiecie: 276-7472-801 Indywidualny numer części: 228-3201-220	1

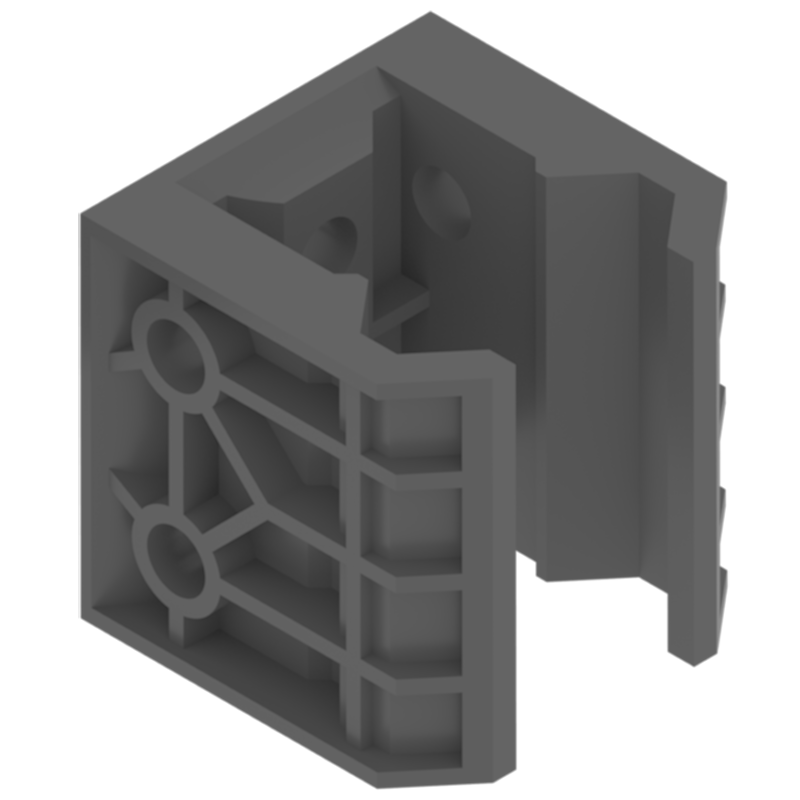

Slajd liniowy		Ta część jest dostarczana w pakiecie: 276-7472-801 Indywidualny numer części: 228-3616-217	1

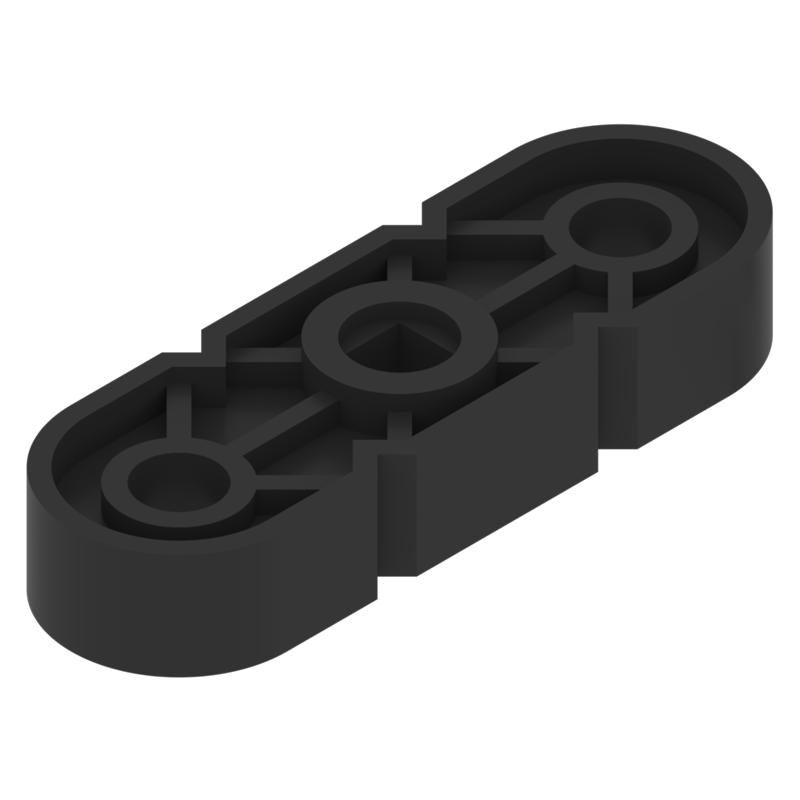

Belka centralnego zamka 1x3		Ta część jest dostarczana w pakiecie: 276-7472-801 Indywidualny numer części: 228-3201-1141	2

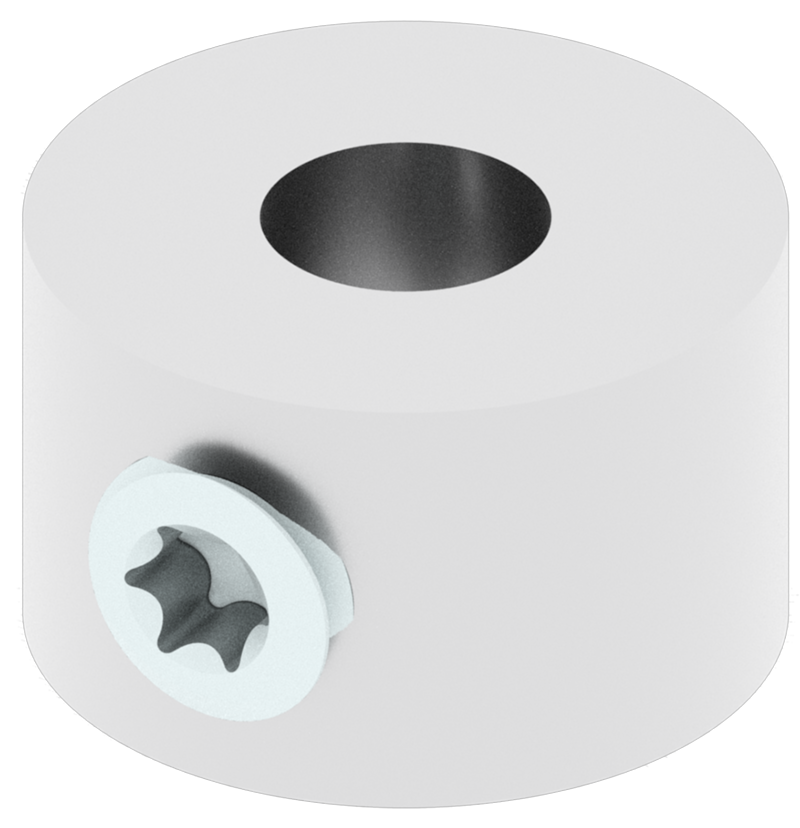

Kołnierz wału napędowego gwiazda		Ta część jest w torbie: 276-6650-806 Indywidualny numer części: 276-6103-000	96	Dostarczany w 1 torbie 96	Przydatna wskazówka: Podczas wrzucania kawałków do tacy zachowaj torby z suwakami. Można ich później użyć do uporządkowania części, które znajdują się w torbie na różne odmiany.
1” lub 2x Wał napędowy		Ta część jest dostępna w pakiecie odmian: 228-6871-800 Indywidualny numer części: 288-2500-117	20	Dostępny w 5 różnych opakowaniach	Przydatna wskazówka: Użyj dodatkowych toreb na suwak z rozpakowania wraz z taśmą i markerem, aby oddzielić przekładki według rozmiaru indywidualnie torby dla łatwego dostępu podczas budowy. Umieść rozmiar przekładek i indywidualny numer części na zewnętrznej stronie każdego worka. Użyj linijki do części metalowych VEX V5 ze strony rulers.vex.com , aby łatwo rozróżnić i zidentyfikować różne rozmiary wałów.
2” lub 4x Wał napędowy		Ta część jest dostępna w pakiecie odmian: 228-6871-800 Indywidualny numer części: 288-2500-120	30
3” lub 6x Wał napędowy		Ta część jest dostępna w pakiecie odmian: 228-6871-800 Indywidualny numer części: 288-2500-122	20

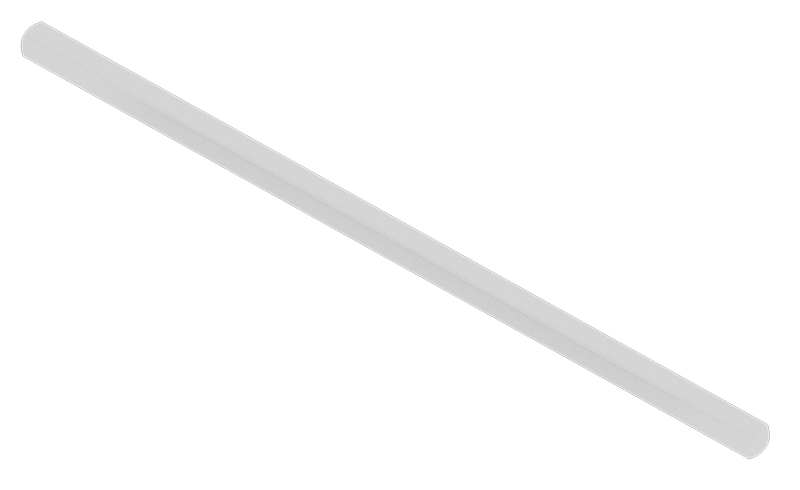

4” lub 8x Wał napędowy		Ta część jest dostępna w pakiecie odmian: 228-6871-800 Indywidualny numer części: 288-2500-124	10

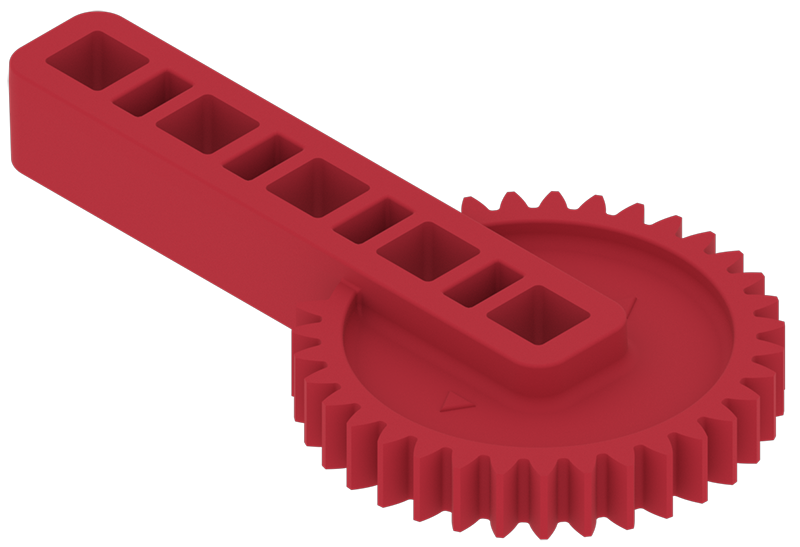

Claw Gear Korba		Ta część jest dostarczana w pakiecie: 276-7472-801 Indywidualny numer części: 276-6010-003	3	Dostępny w 1 opakowaniu odmiany

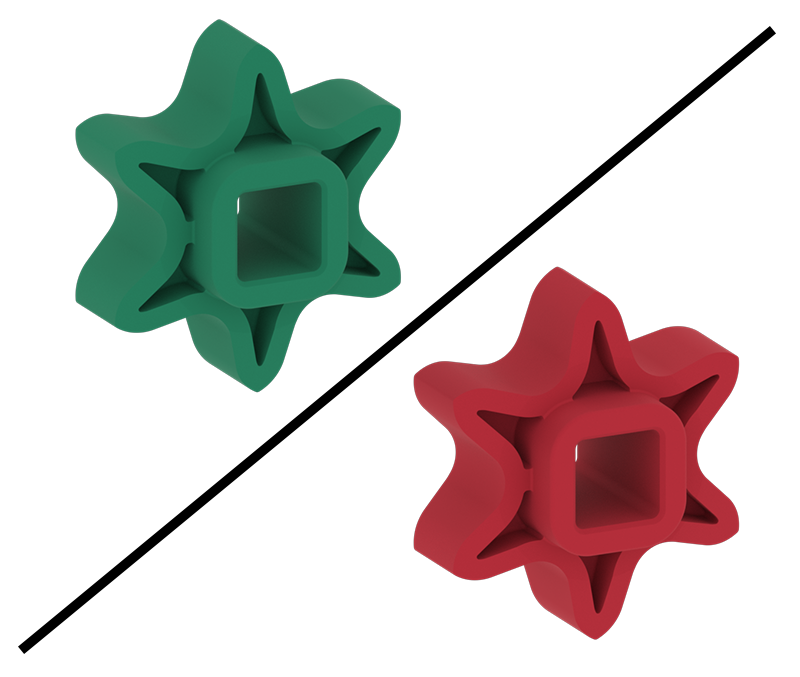

Koło zębate 6T o wysokiej wytrzymałości Uwaga: Ta część jest obecnie zmieniana z zielonego na czerwony.		Ta część jest dostępna w pakiecie: 276-3876 Indywidualny numer części: 276-2252-003	8	W zestawie 1 opakowanie
Wkładka metalowa przekładni		Ta część jest dostępna w trzech pakietach 276-3880 276-3881 276-3876 Indywidualny numer części: 276-2250 -005	84	Dostępny w 4 zestawach z 30-zębowymi zębatkami o wysokiej wytrzymałości. Dostarczane w 1 opakowaniu wysokiej wytrzymałości 6-zębowej zębatki. Będą również dostępne w dwóch opakowaniach zestawu wkładek do wału o wysokiej wytrzymałości.
Wkładka zębata o wysokiej wytrzymałości		Ta część jest dostępna w trzech pakietach: 276-3880 276-3881 276-3876 Indywidualny numer części: 276-2250-006	84

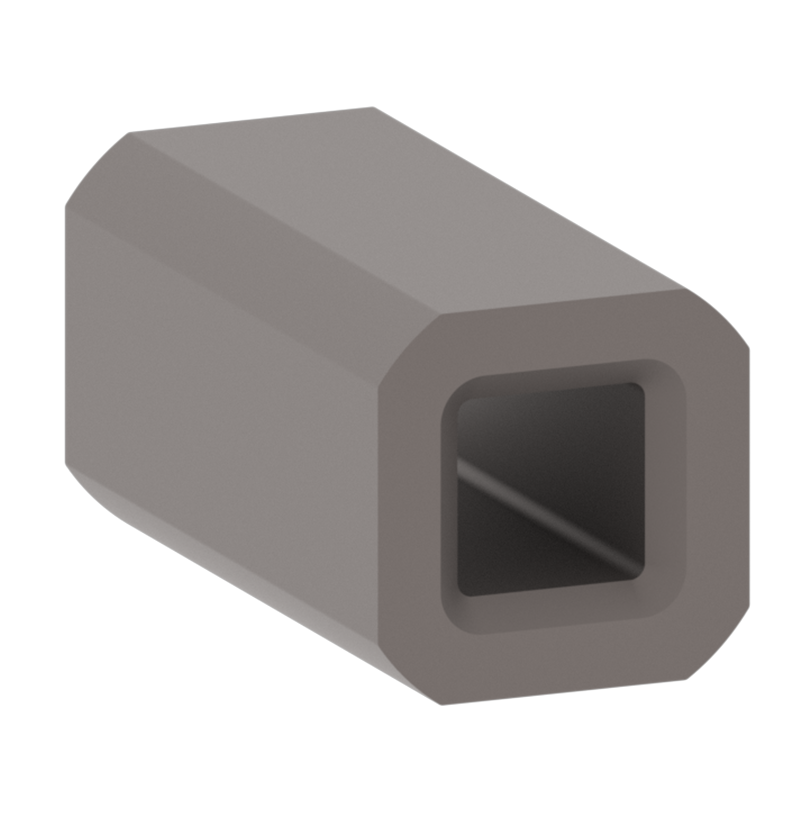

Wkładka HS przekładnia 12T		Ta część jest dostępna w pakiecie odmian: 276-6009-808 Indywidualny numer części: 276-2250-007	1	W zestawie 1 torebka dodatkowych sztuk

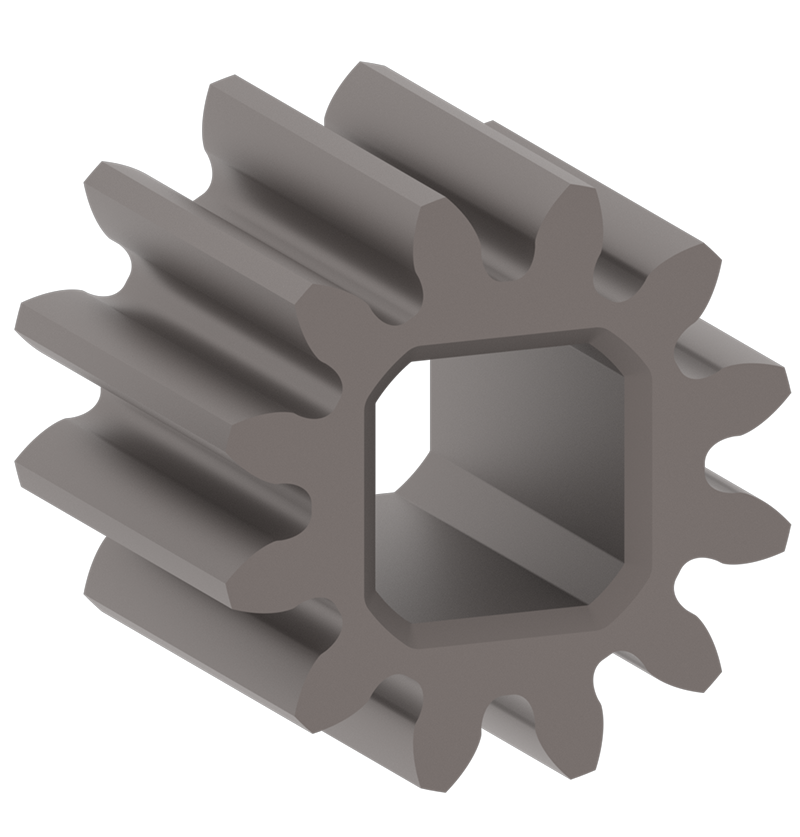

Przekładnia o wysokiej wytrzymałości 12T z otworem ź”		Ta część jest dostępna w pakiecie odmian: 276-6009-808 Indywidualny numer części: 276-2250-008	1	W zestawie 1 torebka dodatkowych sztuk

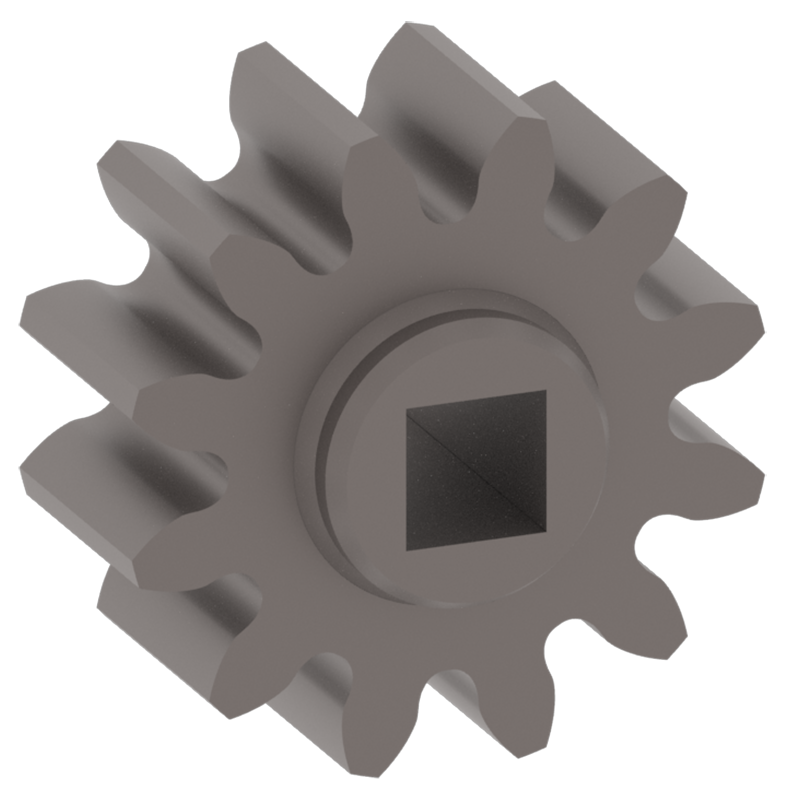

Metalowa przekładnia 12T		6010-011	12	W zestawie 1 torebka po 12 sztuk (oznaczona jako 276-7368)

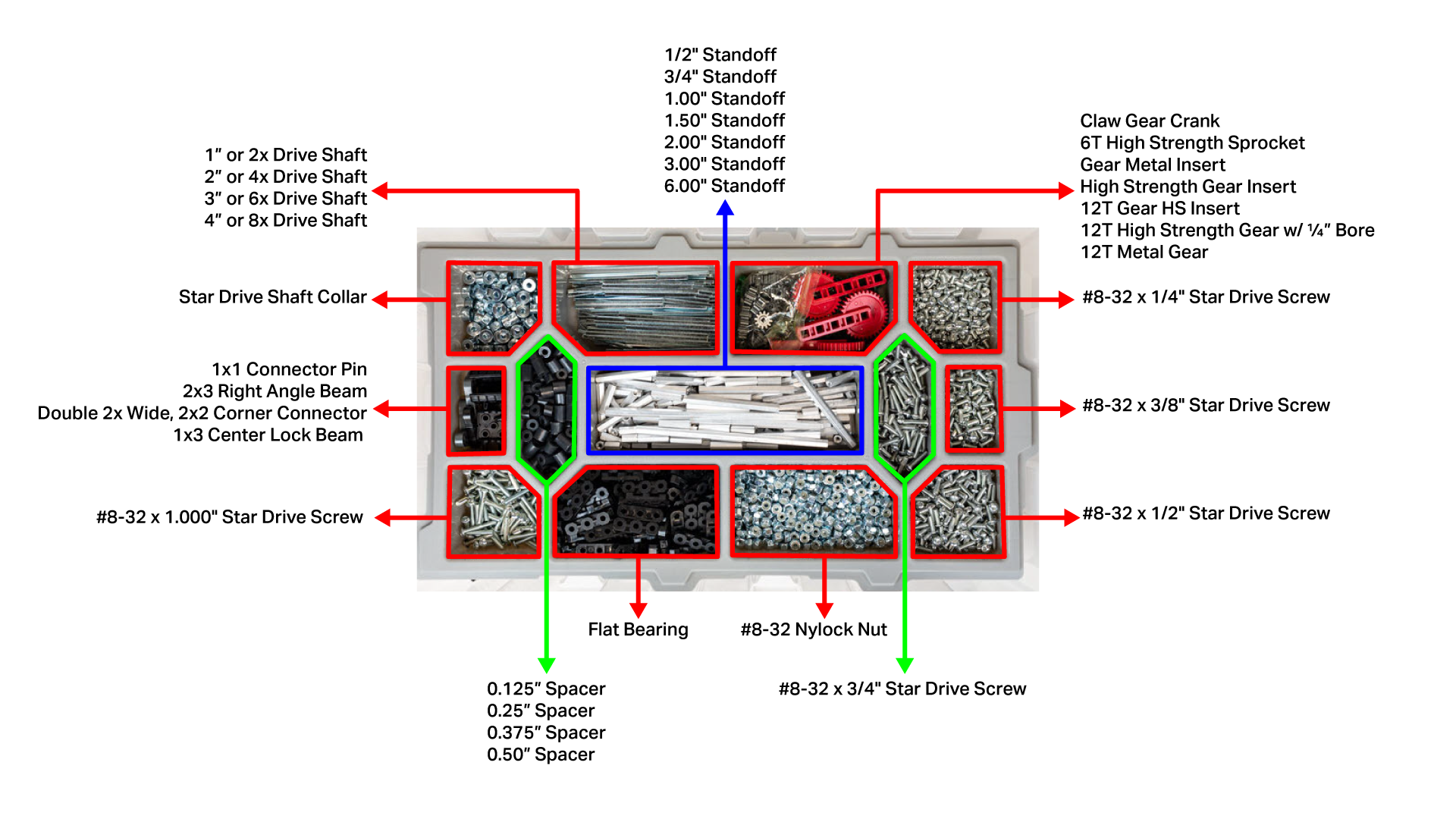

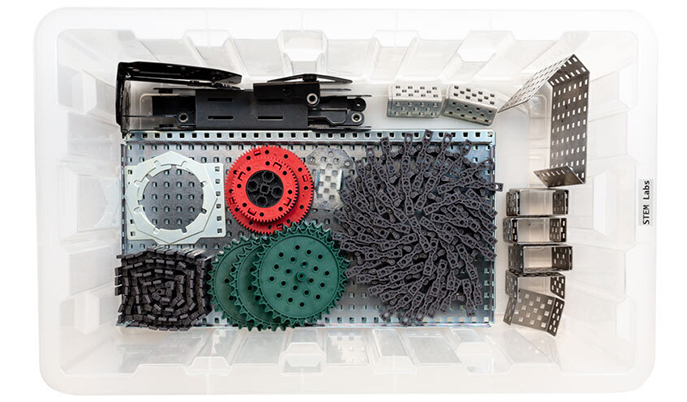

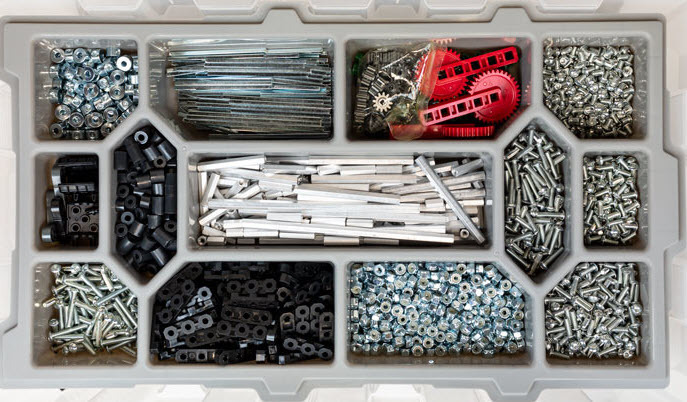

Po umieszczeniu wszystkich części z zestawu Workcell na tacy pojemnika magazynowego nr 1, taca będzie wyglądać jak na obrazku (wybierz obraz, aby go powiększyć).

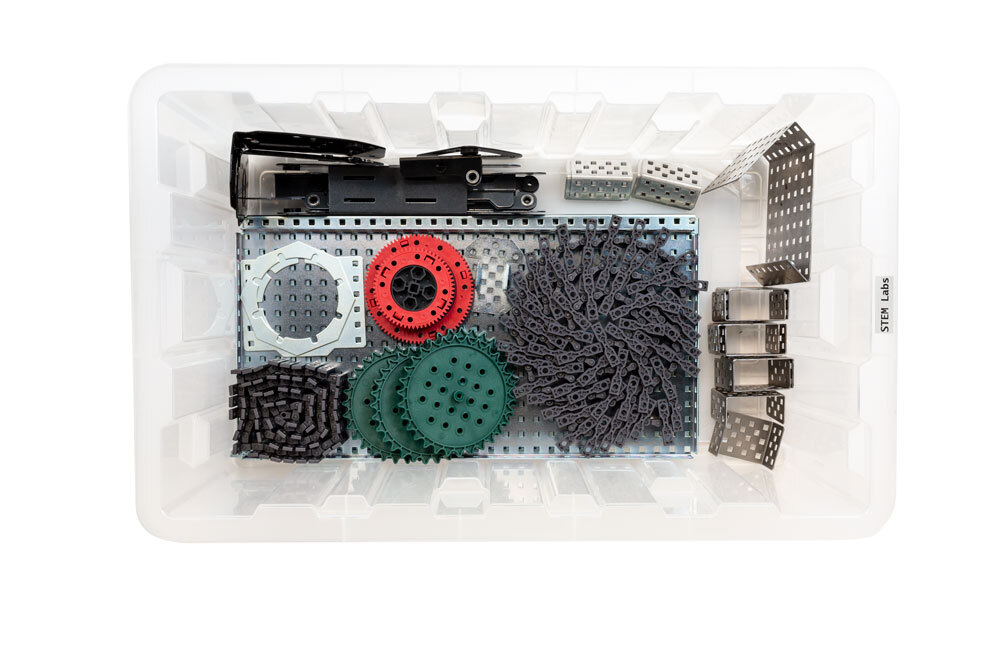

Pojemnik do przechowywania 1: podstawa

Część	Zdjęcie	Numer części	Ilość	Notatki o torbie	Lokalizacja
Płyta podstawowa 15x30		276-1341	3	Są one dostarczane w trzech pudełkach po dwie płyty bazowe. Musisz otworzyć jedno z tych pudeł, organizując pojemnik do przechowywania, aby utworzyć dwa zestawy po trzy.

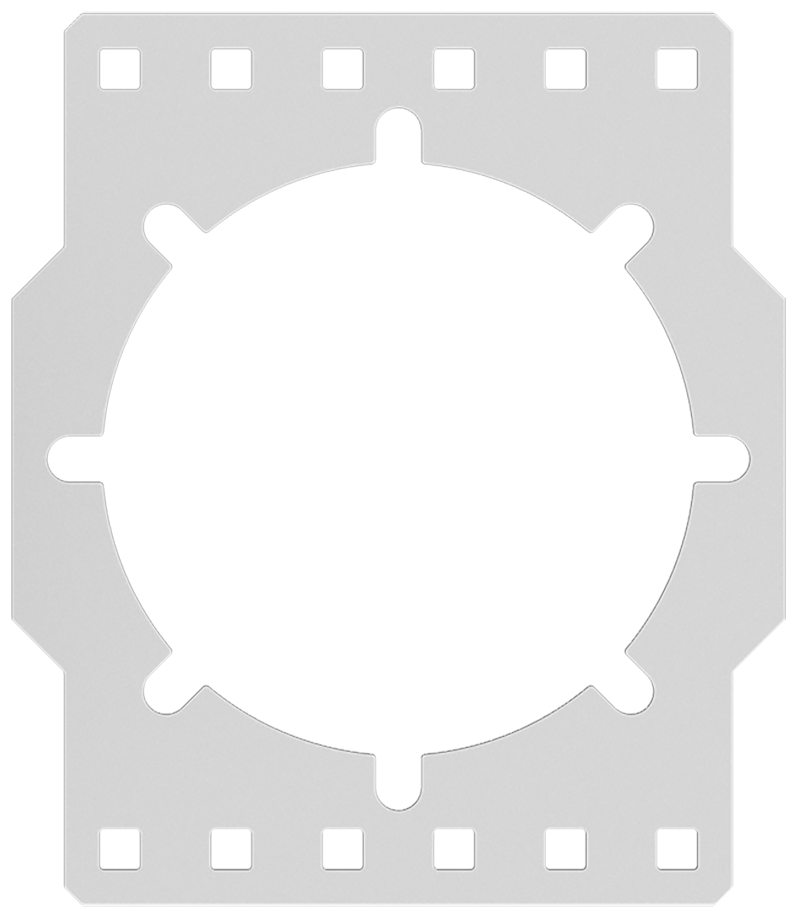

Podajnik dyskowy — dolny		Ta część znajduje się w tym pakiecie: 276-7720 Indywidualny numer części: 276-7720-001	1	Pochodzi w 1 torbie

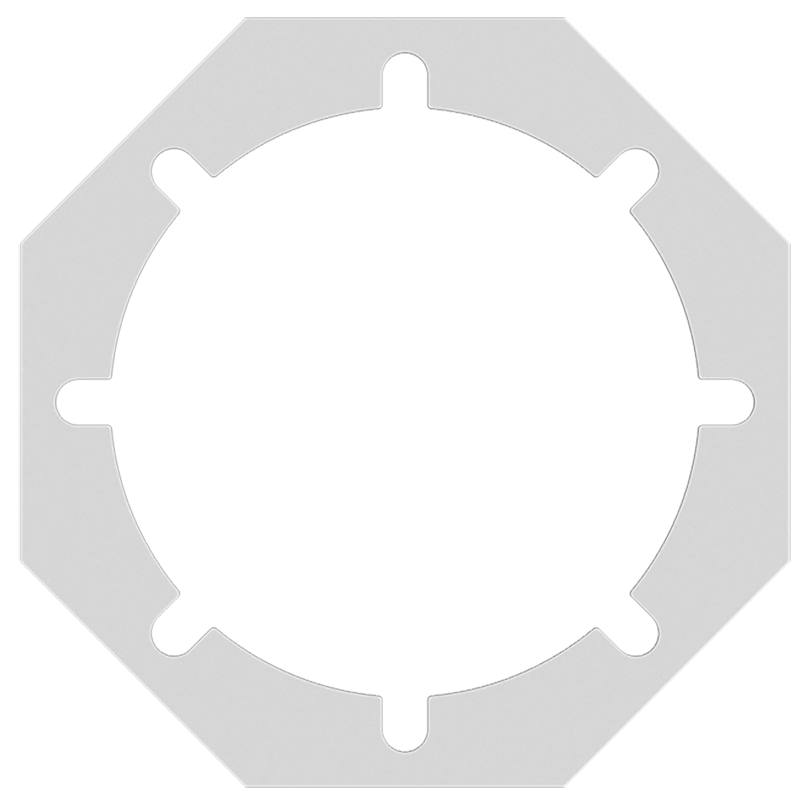

Podajnik dysków — góra		Ta część znajduje się w tym pakiecie: 276-7720 Indywidualny numer części: 276-7720-002	1	Pochodzi w 1 torbie

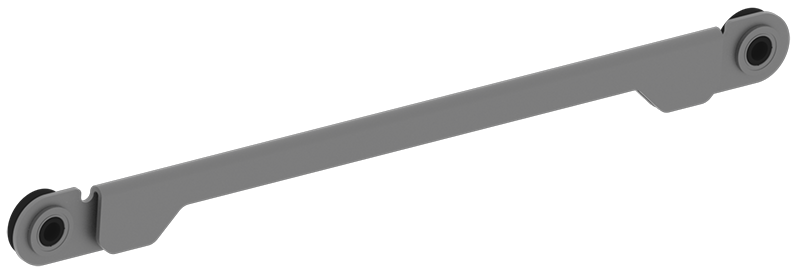

Ramię		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-500	2	Pochodzi w 1 torbie

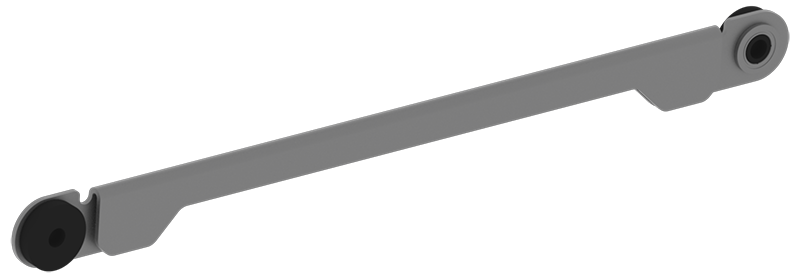

Ramię 2		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-501	1

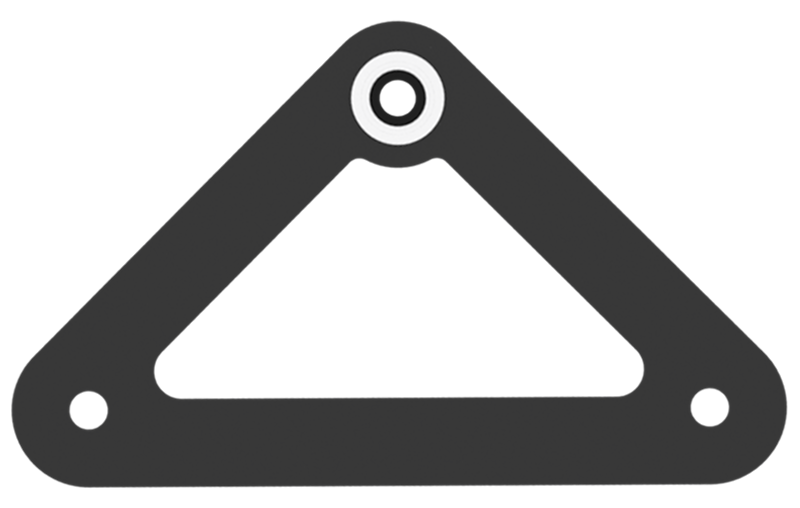

Płytka do przenoszenia ramienia		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-600	1

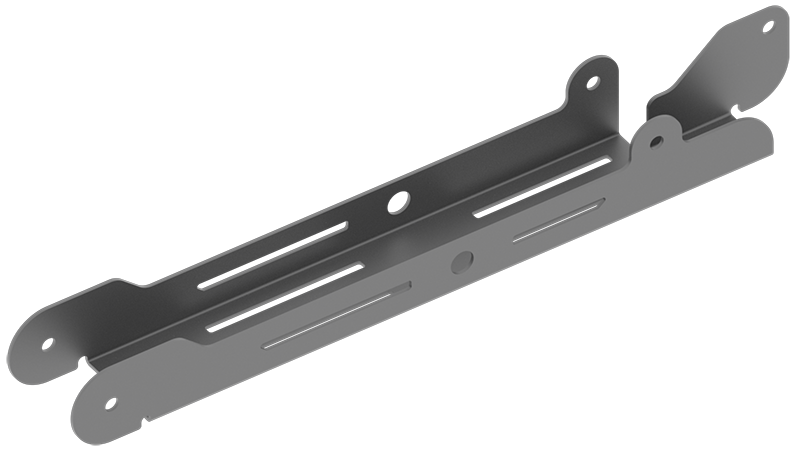

Ramię przegubu 3		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-006	1

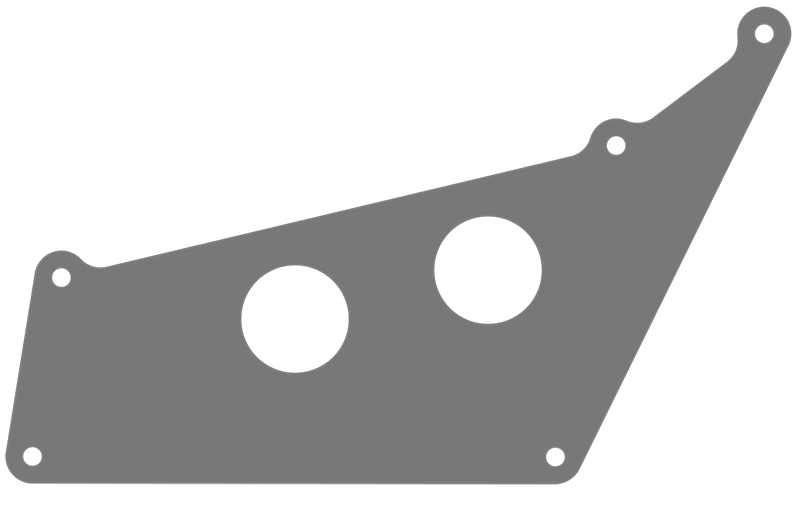

Ramię Mastering Jig		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-011	1

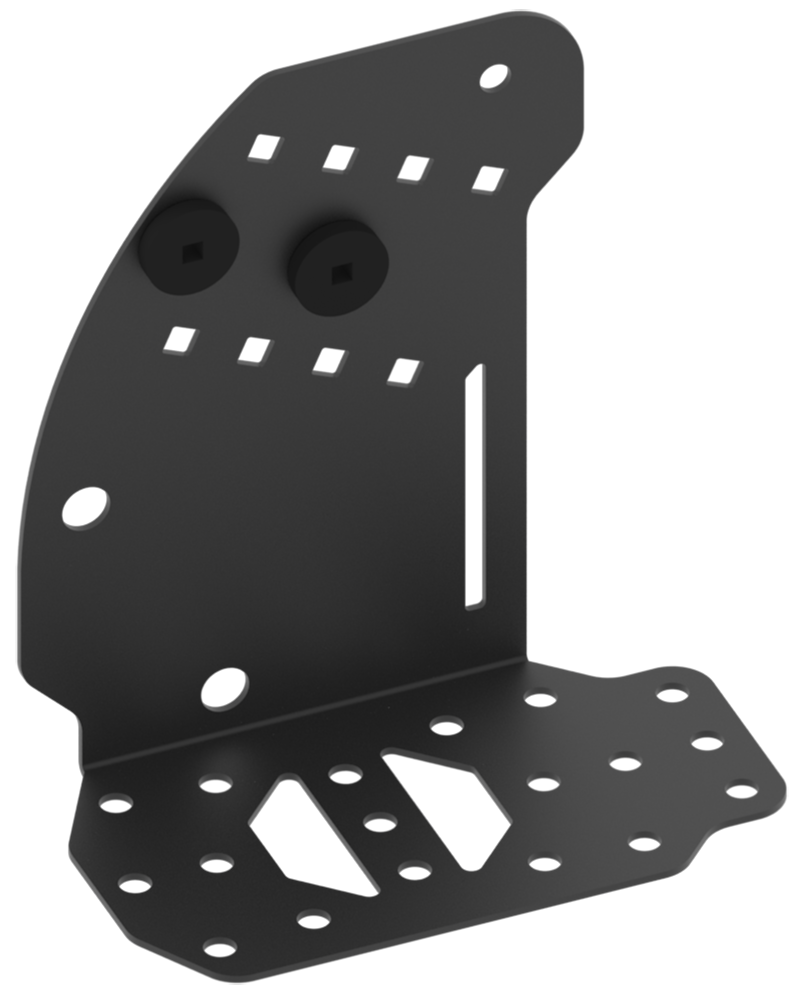

Przegub ramienia 1 — lewy		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-100	1

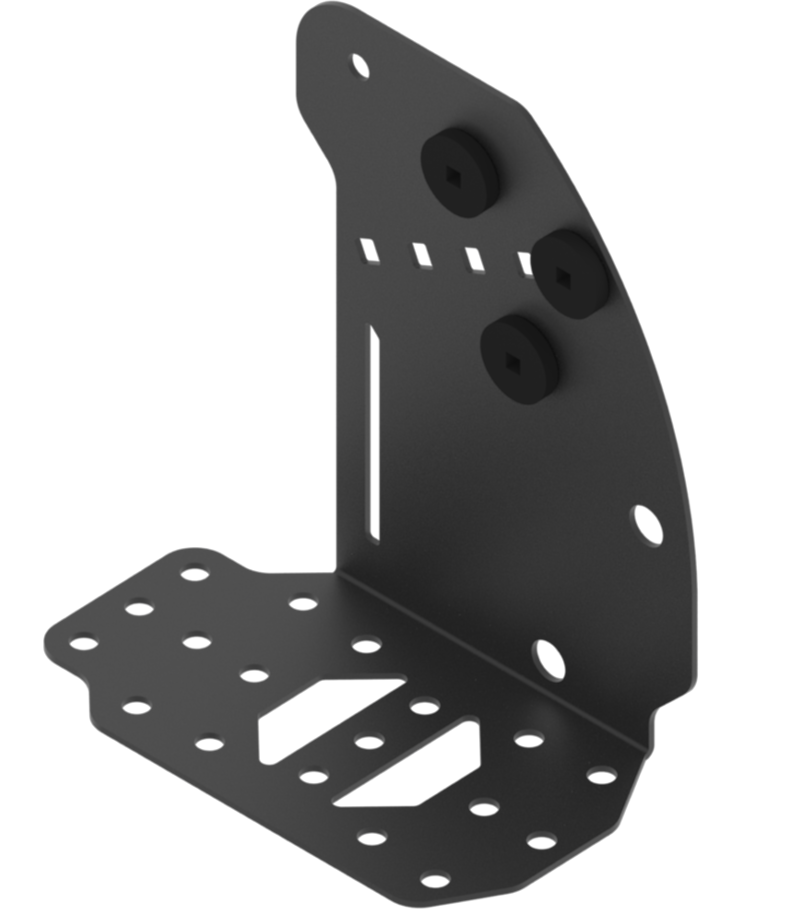

Przegub ramienia 1 — prawy		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-200	1

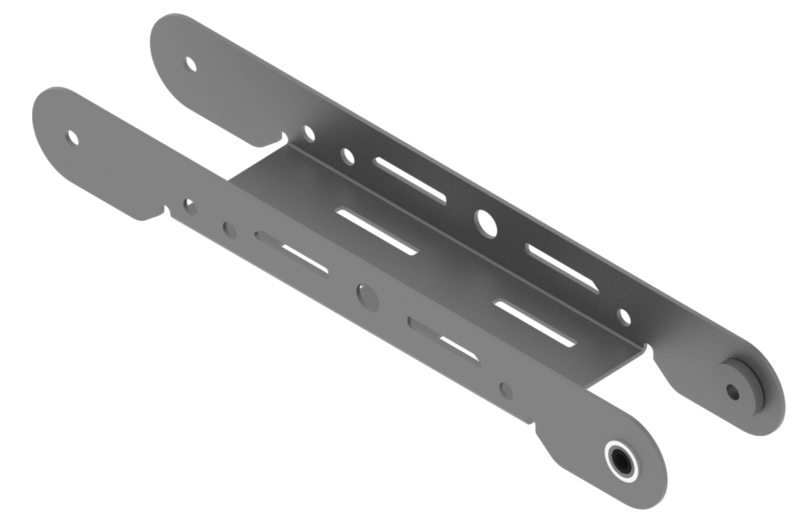

Ramię przegubu 2		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-300	1

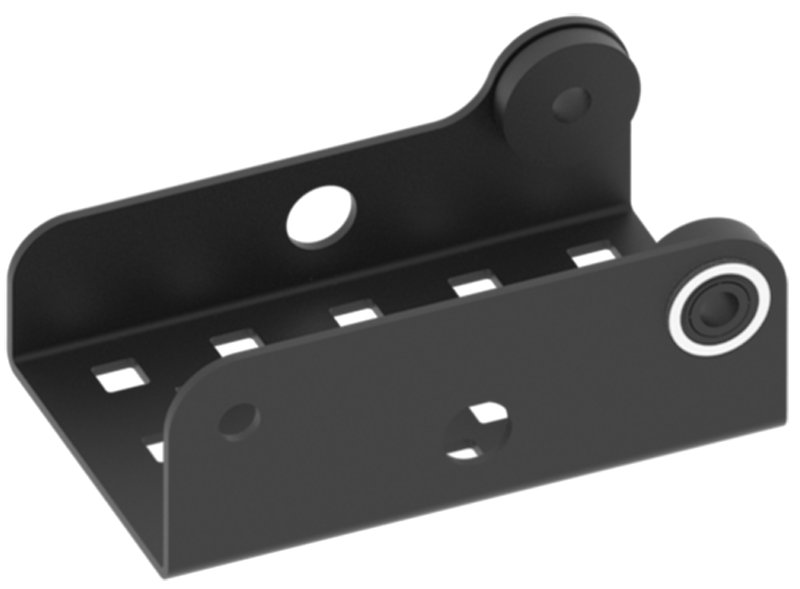

Ramię przegubu 4		Ta część znajduje się w tym pakiecie: 276-7151 Indywidualny numer części: 276-7151-400	1

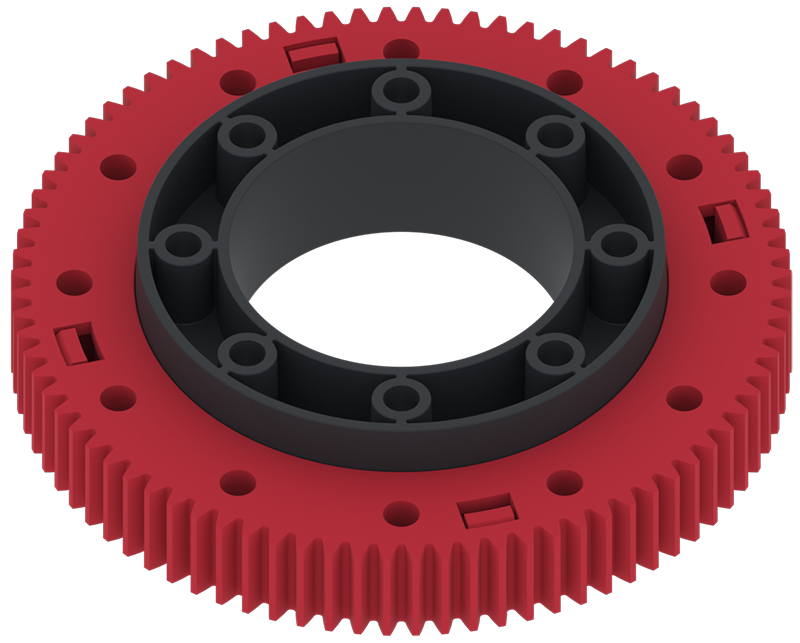

Zestaw łożysk gramofonu		Ta część znajduje się w tym pakiecie: 276-5652 Indywidualny numer części: 276-5652-000	1	Pochodzi w 1 torbie

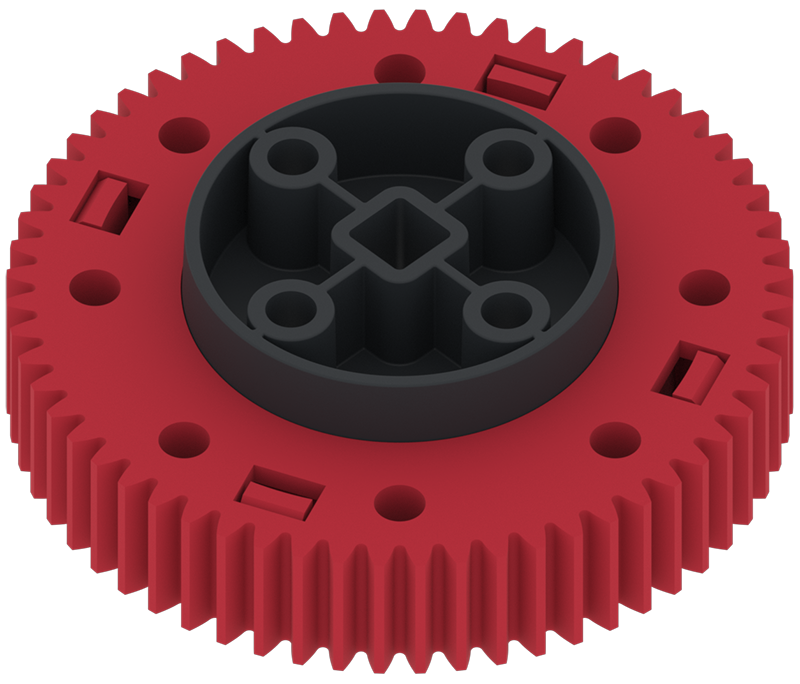

Zestaw łożysk gramofonu		Ta część znajduje się w tym pakiecie: 276-5652 Indywidualny numer części: 276-5652-004	1

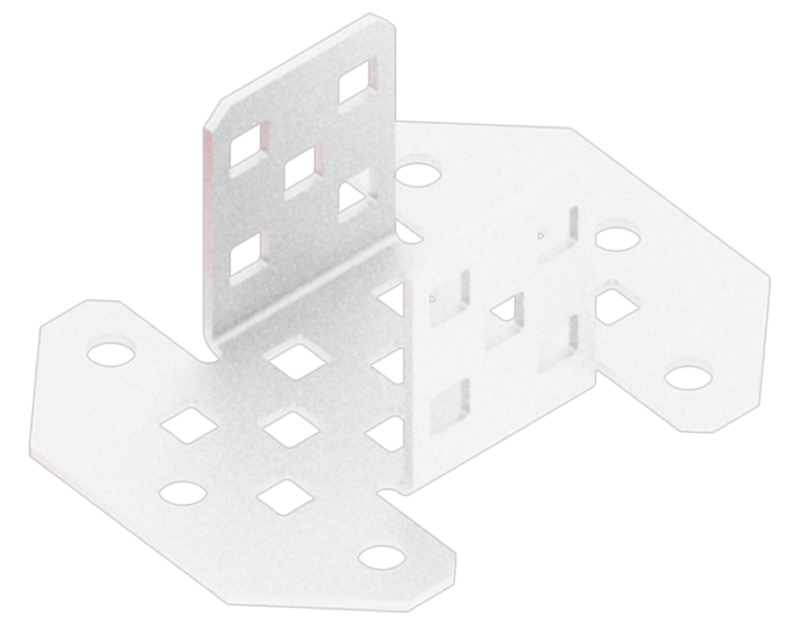

Zestaw łożysk gramofonu		Ta część znajduje się w tym pakiecie: 276-5652 Indywidualny numer części: 276-5652-007	1

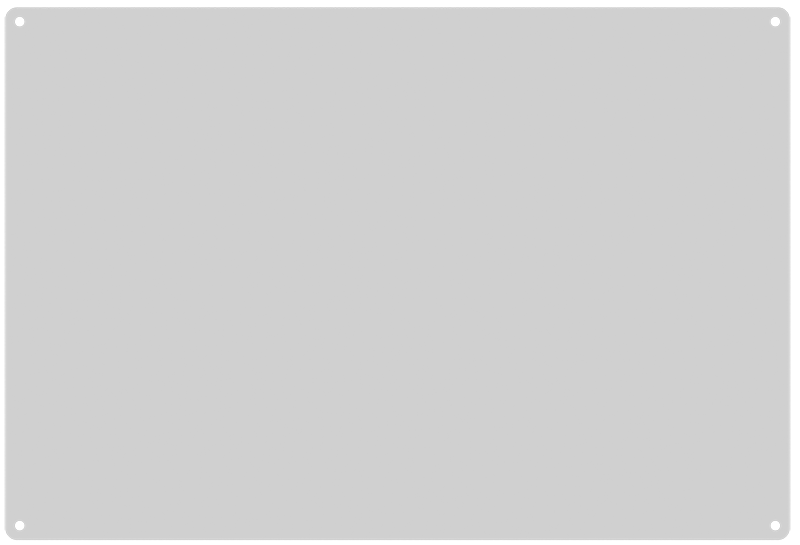

Powierzchnia suchościeralna		276-7157-006	1	Ta powierzchnia suchościeralna może łatwo wtopić się w ściany pudełka, ponieważ jest przezroczysta. Upewnij się, że wypatrujesz go po bokach pudełka lub na samym dole.

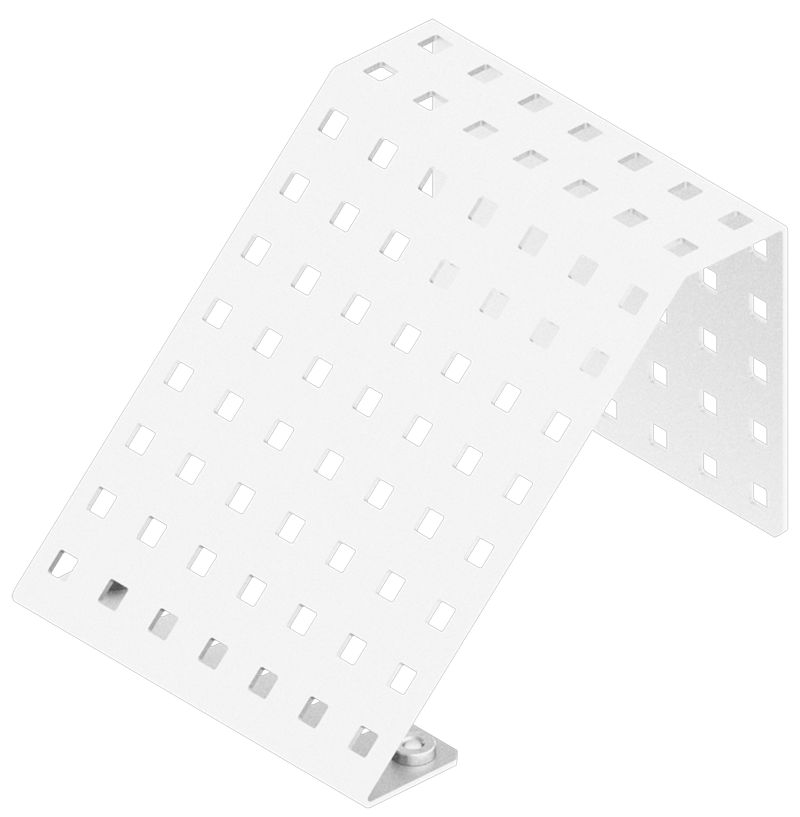

Montaż na mózgu robota		276-7152-002	1	W zestawie 1 torebka po 1

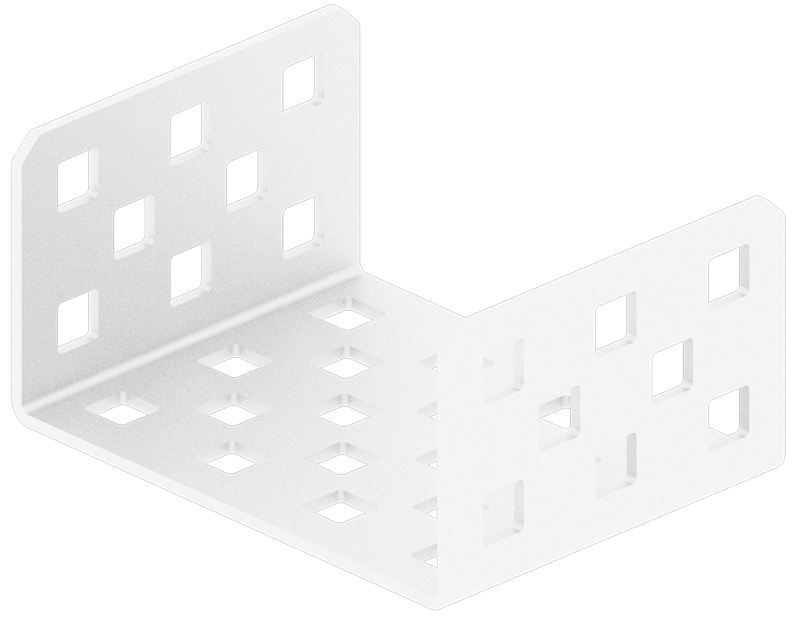

Wspornik przenośnika wejściowego wyjściowego		276-7153-001	8	W zestawie 1 torebka 8

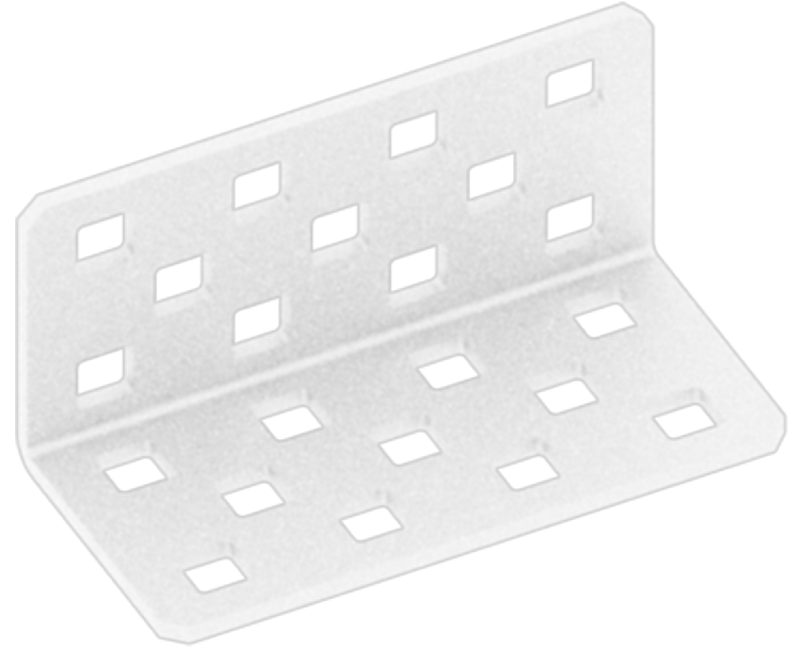

Klina para kątowa		276-2578-001	8	W zestawie 1 torebka 8
Łańcuch przenośnika o wysokiej wytrzymałości		276-7141	6 łańcuchów	Dostarczany w wielu torbach po 6 łańcuchów. Do pojemnika 1 potrzebny jest tylko jeden worek. Pozostałe torby zostaną umieszczone w pojemniku 3.
Pręt stalowy 1x25		275-1141-001	8	W zestawie 1 torebka 8
Kółko zębate 30T o wysokiej wytrzymałości Uwaga: Ta część jest obecnie zmieniana z zielonego na czerwony.		Ta część jest dostępna w pakiecie: 276-3880 Indywidualny numer części: 276-2252-007	4	Dostępny w zestawach z 30-zębowymi zębatkami o wysokiej wytrzymałości. Tylko jeden z tych pakietów jest potrzebny do pojemnika 1. Pozostałe pakiety trafią do Bin 3.
Zestaw ogniw do mocowania łańcucha o wysokiej wytrzymałości		276-7578	6 linków	Dostarczany w wielu torbach po 6 ogniw. Do pojemnika 1 potrzebny jest tylko jeden worek. Pozostałe torby zostaną umieszczone w pojemniku 3.
