Przechowywanie zestawu Workcell V5 — pojemnik 1: sprzęt STEM Labs

W tym artykule omówione zostaną elementy zestawu Workcell Kit V5, które zostaną umieszczone w pojemniku 1.

Organizowanie Pojemnika 1 składa się z dwóch elementów:

Pojemnik do przechowywania zestawu V5 Workcell Kit 1, tacka, widok z góry.

Taca

Pojemnik do przechowywania zestawu V5 Workcell, podstawa 1, widok z góry.

Baza

W tym artykule każdy element jest uporządkowany w pojemniku 1 i zawiera następujące informacje w formie tabeli od lewej do prawej:

  • Część: To jest nazwa części. Na stronie vexrobotics.comznajdują się hiperłącza do części zamiennych dostępnych do nabycia osobno.
  • Zdjęcie: To jest obraz części. Użyj tego jako odniesienia podczas rozpakowywania zestawu i budowania komórki roboczej V5.
  • Numer części: Jeśli część jest dostarczana w większym zestawie, torbie lub pudełku, podany jest numer części zestawu, torby lub pudełka oraz indywidualny numer części. Te numery części mogą być przydatne podczas rozpakowywania zestawu i budowania ogniwa roboczego V5.
  • Ilość: Jest to ilość każdej dostarczonej części. Użyj tego, aby podczas rozpakowywania mieć pewność, że w każdym miejscu pojemnika lub tacy znajduje się właściwa liczba części.
  • Uwagi do worka: Ta kolumna zawiera informacje o sposobie otrzymania części lub części w zestawie, torbie lub pudełku. Jeśli części są dostarczane w większym zestawie, torbie lub pudełku, w celach informacyjnych podawany jest obraz etykiety. Użyj ich jako odniesienia podczas rozpakowywania zestawu.
  • Lokalizacja: To jest obraz pojemnika lub tacy z zaznaczonym miejscem, w którym część powinna zostać umieszczona w tym pojemniku lub tacy. Informacje te mogą być również przydatne podczas budowania komórki roboczej V5, jeśli potrzebne jest przypomnienie o lokalizacji części.
    • Przydatne wskazówki: Znajdują się one w kolumnie Lokalizacja. Te wskazówki zapewniają dodatkowy kontekst lub informacje na temat opakowania, identyfikują numery części lub wskazówki dotyczące dodatkowej organizacji.

Pojemnik do przechowywania 1: Taca

Część Zdjęcie Numer części Ilość Notatki dotyczące torby Lokalizacja

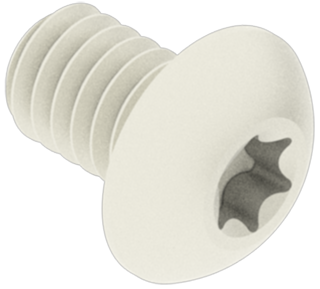

Śruba z napędem gwiazdowym #8-32 x 1/4". Śruba z napędem gwiazdkowym #8-32 x 1/4 cala. 276-4990-001 300 W zestawie 3 opakowania po 100 sztuk

Położenie tego elementu jest podświetlone w prawym górnym rogu tacy.

Pomocna wskazówka:

Za pomocą linijki do pomiaru części metalowych VEX V5 ze strony rulers.vex.commożesz łatwo rozróżnić i zidentyfikować różne rozmiary śrub.

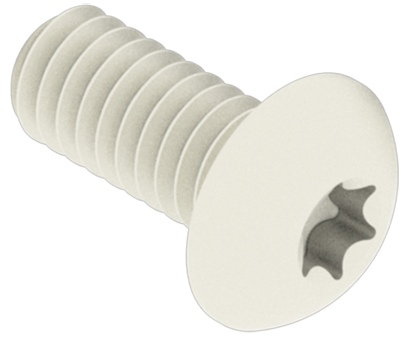

Śruba z napędem gwiazdowym #8-32 x 3/8". Śruba z napędem gwiazdkowym #8-32 x 3/8 cala. 276-4991-001 100 W zestawie 1 opakowanie po 100 szt

Położenie tego elementu jest zaznaczone po prawej stronie tacy.

Pomocna wskazówka:

Za pomocą linijki do pomiaru części metalowych VEX V5 ze strony rulers.vex.commożesz łatwo rozróżnić i zidentyfikować różne rozmiary śrub.

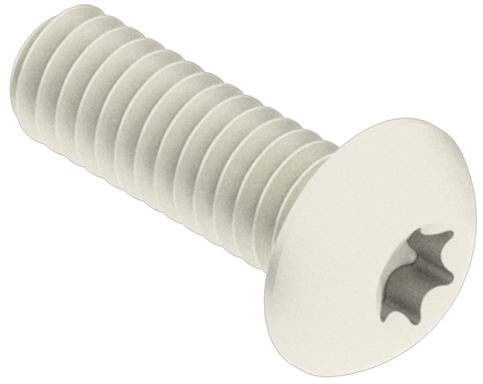

Śruba z napędem gwiazdowym #8-32 x 1/2". Śruba z łbem gwiazdkowym #8-32 x 1/2 cala. 276-4992-001 300 W zestawie 3 opakowania po 100 szt

Położenie tego elementu jest podświetlone w prawym dolnym rogu tacy.

Pomocna wskazówka:

Za pomocą linijki do pomiaru części metalowych VEX V5 ze strony rulers.vex.commożesz łatwo rozróżnić i zidentyfikować różne rozmiary śrub.

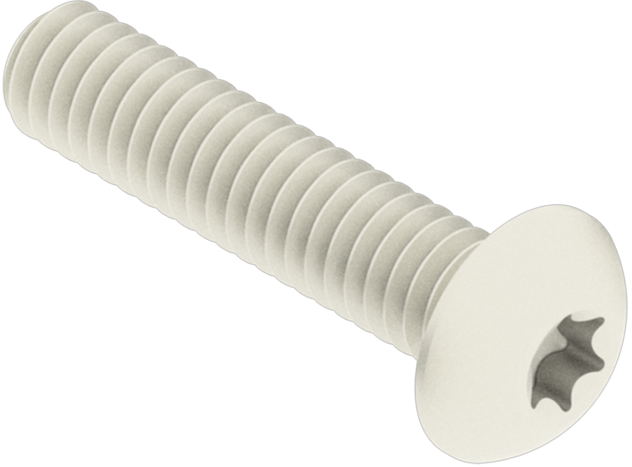

Śruba z napędem gwiazdowym #8-32 x 3/4". Śruba z napędem gwiazdkowym #8-32 x 3/4 cala. 276-4994-001 100 W zestawie 1 opakowanie po 100 szt

Położenie tego elementu jest zaznaczone po prawej stronie tacy.

Pomocna wskazówka:

Za pomocą linijki do pomiaru części metalowych VEX V5 ze strony rulers.vex.commożesz łatwo rozróżnić i zidentyfikować różne rozmiary śrub.
Śruba z napędem gwiazdowym #8-32 x 1000". Śruba z napędem gwiazdkowym #8-32 x 1 cal. 276-4996-001 100 W zestawie 1 opakowanie po 100 szt

Położenie tego elementu jest zaznaczone w lewym dolnym rogu tacy.

Pomocna wskazówka:

Za pomocą linijki do pomiaru części metalowych VEX V5 ze strony rulers.vex.commożesz łatwo rozróżnić i zidentyfikować różne rozmiary śrub.
#8-32 Nakrętka Nylok Nakrętka zabezpieczająca nr 8-32. 275-1027-001 400 W zestawie 4 opakowania po 100 sztuk Położenie tego elementu jest zaznaczone na spodzie tacy.

Pomocna wskazówka: Wrzucając kawałki do tacy, zachowaj torebki strunowe. Można ich później użyć do uporządkowania części znajdujących się w różnorodnej torbie.
Łożysko płaskie Łożysko płaskie. W tej torbie znajduje się 100 łożysk płaskich:
276-6820-806

5 Łożysk płaskich znajduje się w tej torbie:
276-6009-808

Indywidualny numer części:
276-1209-001		 105 Dostarczane w 5 torebkach po 20.

Ostatnie 5 sztuk znajduje się w tej torbie: Ikona torby zawierającej trzy rodzaje części, w tym łożyska płaskie. 		Położenie tego elementu jest zaznaczone na spodzie tacy.

Pomocna wskazówka: Wrzucając kawałki do tacy, zachowaj torebki strunowe. Można ich później użyć do uporządkowania części znajdujących się w różnorodnej torbie.
Dystans 1/2". Dystans 1/2 cala. Ta część jest dostarczana w torbie dystansowej:
276-7472-802

Indywidualny numer części:
275-1014-001

 40 Części te znajdują się w torbie dystansowej

Lista części torby zawierającej siedem różnych długości elementów dystansowych.

Położenie elementów Standoff jest zaznaczone w samym środku tacy.

Pomocna wskazówka: Użyj dodatkowych torebek zapinanych na zamek po rozpakowaniu wraz z taśmą i markerem, aby oddzielić elementy dystansowe według rozmiaru w osobnych torebkach, aby zapewnić łatwy dostęp podczas budowania. Umieść rozmiar elementów dystansowych i indywidualny numer części na zewnętrznej stronie każdej torby.



Za pomocą linijki do pomiaru części metalowych VEX V5 ze strony rulers.vex.commożesz łatwo rozróżnić i zidentyfikować różne rozmiary dystansów.
Dystans 3/4 cala Dystans 3/4 cala. Ta część jest dostarczana w torbie dystansowej:
276-7472-802

Indywidualny numer części:
275-1015-001		 4
Dystans 1,00 cala Odległość 1 cala. Ta część jest dostarczana w torbie dystansowej:
276-7472-802

Indywidualny numer części:
275-1016-001		 52
Dystans 1,50 cala Odległość 1,5 cala. Ta część jest dostarczana w torbie dystansowej:
276-7472-802

Indywidualny numer części:
275-1017-001		 2
Dystans 2,00". Dystans 2-calowy. Ta część jest dostarczana w torbie dystansowej:
276-7472-802

Indywidualny numer części:
275-1018-001		 34

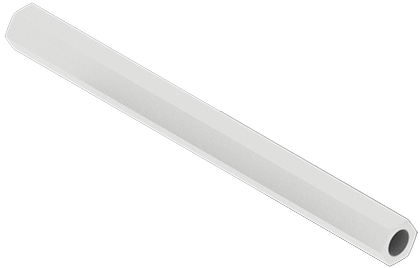

Dystans 3,00". Dystans 3-calowy. Ta część jest dostarczana w torbie dystansowej:
276-7472-802

Indywidualny numer części:
275-1020-001		 28
6,00" Dystans Dystans 6 cali. Ta część jest dostarczana w torbie dystansowej:
276-7472-802

Indywidualny numer części:
275-1023-001		 4

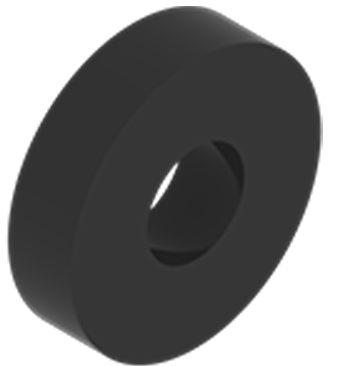

Podkładka dystansowa 0,125”. Podkładka 0,125 cala. Ta część jest dostępna w pakiecie różnorodnym:
276-6340

Indywidualny numer części:
276-5912-001		 30 Dostępny w 3 różnych opakowaniach

Ikona zestawu VEX Variety Pack zawierającego przekładki nylonowe.

Położenie tego elementu jest zaznaczone po lewej stronie tacy.

Pomocna wskazówka: Użyj dodatkowych torebek zapinanych na zamek po rozpakowaniu wraz z taśmą i markerem, aby oddzielić przekładki według rozmiaru w osobnych torebkach, aby zapewnić łatwy dostęp podczas budowania. Umieść rozmiar przekładek i indywidualny numer części na zewnętrznej stronie każdej torby.



Za pomocą linijki VEX V5 Metal Parts Ruler ze strony rulers.vex.commożesz łatwo rozróżnić i zidentyfikować różne rozmiary przekładek.

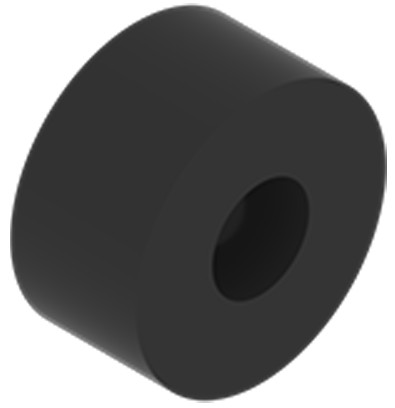

Podkładka dystansowa 0,25”. Podkładka 0,25 cala. Ta część jest dostępna w pakiecie różnorodnym:
276-6340

Indywidualny numer części:
276-5913-001		 30

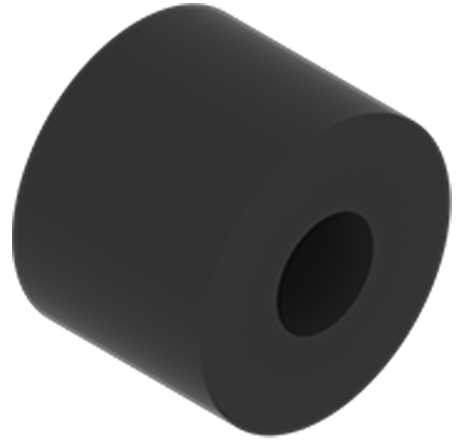

Podkładka dystansowa 0,375”. Podkładka 0,375 cala. Ta część jest dostępna w pakiecie różnorodnym:
276-6340

Indywidualny numer części:
276-5914-001		 30
Podkładka dystansowa 0,50”. Podkładka 0,5 cala. Ta część jest dostępna w pakiecie różnorodnym:
276-6340

Indywidualny numer części:
276-5915-001		 30
Pin złącza 1x1 Złącze 1x1 Pin. Ta część jest dostarczana w pakiecie:
276-7472-801

Indywidualny numer części:
228-3616-060		 4 W zestawie 1 opakowanie

Lista części torby zawierającej sześć różnych rodzajów elementów obejmuje pięć wymienionych tutaj. Pełna lista obejmuje: 1x1 łącznik sworzniowy, 2x3 belki kątowe, podwójne 2x szerokie, 2x2 łącznik narożny, prowadnicę liniową, 1x3 belkę z blokadą centralną i korbę zębatą. 		Położenie tego elementu jest zaznaczone po lewej stronie tacy.
Belka kątowa 2x3 Belka kątowa 2x3. Ta część jest dostarczana w pakiecie:
276-7472-801

Indywidualny numer części:
228-3616-145		 2
Podwójne złącze narożne 2x szerokie, 2x2 Podwójny łącznik 2x szeroki, 2x2 narożny. Ta część jest dostarczana w pakiecie:
276-7472-801

Indywidualny numer części:
228-3201-220		 1
Zjeżdżalnia liniowa Przesuw liniowy. Ta część jest dostarczana w pakiecie:
276-7472-801

Indywidualny numer części:
228-3616-217		 1
Belka centralnego zamka 1x3 1x3 Belka centralnie blokująca. Ta część jest dostarczana w pakiecie:
276-7472-801

Indywidualny numer części:
228-3201-1141		 2
Kołnierz wału napędowego gwiazdowego Kołnierz wału napędowego Star. Ta część jest dostarczana w torbie:
276-6650-806

Indywidualny numer części:
276-6103-000		 96 W zestawie 1 opakowanie po 96 sztuk Położenie tego elementu jest zaznaczone w lewym górnym rogu tacy.

Pomocna wskazówka: Wrzucając kawałki do tacy, zachowaj torebki strunowe. Można ich później użyć do uporządkowania części znajdujących się w różnorodnej torbie.
1” lub 2x wał napędowy Wał napędowy 1-calowy lub 2x. Ta część jest dostępna w pakiecie różnorodnym:
228-6871-800

Indywidualny numer części:
288-2500-117		 20 Dostępny w 5 różnych opakowaniach

Etykieta na opakowaniu różnych części o nazwie Zestaw dodatkowych wałów fundamentowych.

Położenie tego elementu jest zaznaczone w lewym górnym rogu tacy.

Pomocna wskazówka: Użyj dodatkowych torebek zapinanych na zamek po rozpakowaniu wraz z taśmą i markerem, aby oddzielić przekładki według rozmiaru w osobnych torebkach, aby zapewnić łatwy dostęp podczas budowania. Umieść rozmiar przekładek i indywidualny numer części na zewnętrznej stronie każdej torby.



Za pomocą linijki do pomiaru części metalowych VEX V5 ze strony rulers.vex.com możesz łatwo rozróżnić i zidentyfikować różne rozmiary wałów.

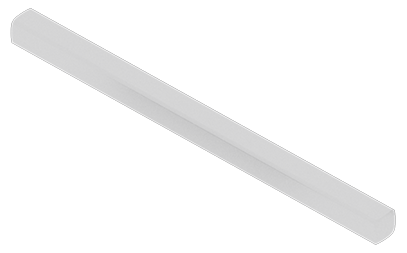

2” lub 4x wał napędowy Wał napędowy 2-calowy lub 4-krotny. Ta część jest dostępna w pakiecie różnorodnym:
228-6871-800

Indywidualny numer części:
288-2500-120		 30

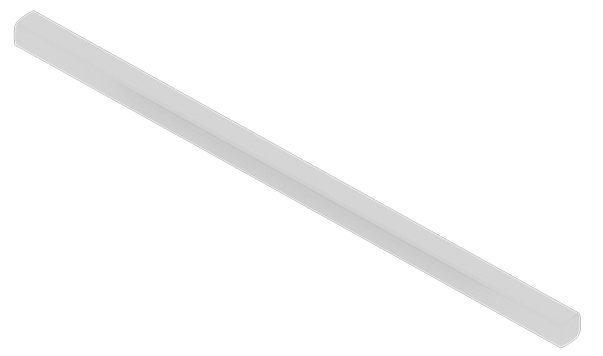

3” lub 6x wał napędowy Wał napędowy 3-calowy lub 6-krotny. Ta część jest dostępna w pakiecie różnorodnym:
228-6871-800

Indywidualny numer części:
288-2500-122		 20
4” lub 8x wał napędowy Wał napędowy 4-calowy lub 8-calowy. Ta część jest dostępna w pakiecie różnorodnym:
228-6871-800

Indywidualny numer części:
288-2500-124		 10
Korba zębata kłowa Korba z przekładnią pazurową. Ta część jest dostarczana w pakiecie:
276-7472-801

Indywidualny numer części:
276-6010-003		 3 Dostępny w 1 opakowaniu różnorodnym

Lista części torby zawierającej sześć różnych rodzajów części, w tym korbę z przekładnią pazurową. 		Położenie tego elementu jest podświetlone w prawym górnym rogu tacy.
Zębatka 6T o dużej wytrzymałości

Uwaga: Ta część jest obecnie zmieniana z zielonej na czerwoną.		 Zębatka 6T o wysokiej wytrzymałości. Pokazano zarówno starszą wersję zieloną, jak i nową, czerwoną. Ta część jest dostarczana w pakiecie:
276-3876

Indywidualny numer części:
276-2252-003		 8 W zestawie 1 opakowanie

Etykieta zestawu 8 wytrzymałych zębatek 6-zębowych. 		Położenie tego elementu jest podświetlone w prawym górnym rogu tacy.
Metalowa wkładka przekładni Wkładka metalowa do przekładni. Ta część jest dostępna w trzech opakowaniach
276-3880
276-3881
276-3876

Indywidualny numer części:
276-2250-005		 84 Dostępne w 4 paczkach z 30 zębami o wysokiej wytrzymałości.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Dostępne w 1 paczce z 6 zębami o wysokiej wytrzymałości.

Label for the High Strength 6-Tooth Sprocket 8-Pack.

Dostępne są również w dwóch paczkach z zestawem wkładek wału o wysokiej wytrzymałości.

Etykieta zestawu wkładek wału o dużej wytrzymałości. 		Położenie tego elementu jest podświetlone w prawym górnym rogu tacy.
Wkładka przekładni o wysokiej wytrzymałości Wkładka przekładniowa o wysokiej wytrzymałości. Ta część jest dostępna w trzech opakowaniach:
276-3880
276-3881
276-3876

Indywidualny numer części: 276-2250-006		 84
Wkładka 12T Gear HS Wkładka zębata 12T HS. Ta część jest dostępna w zestawie:
276-6009-808

Indywidualny numer części:
276-2250-007		 1 W zestawie 1 opakowanie dodatkowych elementów

Etykieta do worka zawierającego trzy rodzaje części: wkładkę 12T Gear HS, przekładnię 12T z otworem 1/4 cala i łożysko płaskie. 		Położenie tego elementu jest podświetlone w prawym górnym rogu tacy.
Przekładnia 12T o dużej wytrzymałości z otworem ¼”. Przekładnia 12T o dużej wytrzymałości z otworem 1/4 cala. Ta część jest dostępna w pakiecie różnorodnym:
276-6009-808

Indywidualny numer części:
276-2250-008		 1
Metalowa przekładnia 12T 12-zębowa przekładnia metalowa. 6010-011 12 Dostępny w 1 opakowaniu po 12 sztuk (oznaczony jako 276-7368) Położenie tego elementu jest podświetlone w prawym górnym rogu tacy.

Po umieszczeniu wszystkich części z zestawu Workcell na tacy pojemnika magazynowego nr 1, taca będzie wyglądać jak na obrazku (wybierz obraz, aby go powiększyć).

Schemat pojemnika magazynowego nr 1 z widokiem od góry, z zaznaczoną każdą sekcją i wymienioną częścią składową. Taca składa się z 13 sekcji.

Pojemnik magazynowy 1: Podstawa

Część Zdjęcie Numer części Ilość Notatki dotyczące torby Lokalizacja
Płyta podstawowa 15x30 Płyta podstawowa 15x30. 276-1341 3 Są one dostarczane w trzech pudełkach po dwie płyty podstawowe.

Będziesz musiał otworzyć jedno z tych pudełek podczas porządkowania swojego pojemnika do przechowywania, aby utworzyć dwa zestawy po trzy sztuki.		 Ta część znajduje się w podstawie pojemnika do przechowywania.
Podajnik dyskowy - dół Podajnik dysków - dół. Ta część znajduje się w tym pakiecie:
276-7720

Indywidualny numer części:
276-7720-001		 1 W zestawie 1 torebka

Etykieta do torebki zawierającej dwa elementy podajnika dysków. 		Ta część znajduje się w podstawie pojemnika do przechowywania.
Podajnik dyskowy - górny Podajnik dysków - góra. Ta część znajduje się w tym pakiecie:
276-7720

Indywidualny numer części:
276-7720-002		 1
Pasek ramienia Drążek na ramię. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-500		 2 W zestawie 1 torebka

Etykieta do torby zawierającej części zestawu Robot Arm. 		Ta część znajduje się w podstawie pojemnika do przechowywania.
Ramię 2 Drążek na ramię 2. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-501		 1
Płytka transferowa ramienia Płytka transferowa ramienia. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-600		 1
Staw ramienia 3 Staw ramieniowy 3. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-006		 1
Przyrząd do masteringu ramion Arm Mastering Jig. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-011		 1
Staw ramienia 1 – lewy Staw ramienia 1 - lewy. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-100		 1
Staw ramienia 1 – prawy Staw ramienia 1 - prawy. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-200		 1
Staw ramienia 2 Staw ramieniowy 2. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-300		 1
Staw ramienia 4 Staw ramieniowy 4. Ta część znajduje się w tym pakiecie:
276-7151

Indywidualny numer części:
276-7151-400		 1
Zestaw łożysk gramofonu Duże łożysko gramofonu. Ta część znajduje się w tym pakiecie:
276-5652

Indywidualny numer części:
276-5652-000		 1 W zestawie 1 torebka

Etykieta do torby zawierającej części zestawu łożysk gramofonu. 		Ta część znajduje się w podstawie pojemnika do przechowywania.
Zestaw łożysk gramofonu Małe łożysko gramofonu. Ta część znajduje się w tym pakiecie:
276-5652

Indywidualny numer części:
276-5652-004		 1
Zestaw łożysk gramofonu Uchwyt montażowy gramofonu. Ta część znajduje się w tym pakiecie:
276-5652

Indywidualny numer części: 276-5652-007		 1
Powierzchnia suchościeralna Powierzchnia suchościeralna. 276-7157-006 1 Ta powierzchnia suchościeralna z łatwością wtapia się w ścianki pudełka, ponieważ jest przezroczysta.

Uważaj na nie po bokach pudełka lub na samym dnie.		 Ta część znajduje się w podstawie pojemnika do przechowywania.
Zespół mocowania do mózgu robota Montaż uchwytu mózgu robota. 276-7152-002 1 W zestawie 1 opakowanie po 1 szt Ta część znajduje się w podstawie pojemnika do przechowywania.
Wspornik przenośnika wejściowego i wyjściowego Uchwyt przenośnika wejściowo-wyjściowego. 276-7153-001 8 W zestawie 1 opakowanie po 8 sztuk Ta część znajduje się w podstawie pojemnika do przechowywania.
Kątowy klin parowy Klin kątowy. 276-2578-001 8 W zestawie 1 opakowanie po 8 sztuk Ta część znajduje się w podstawie pojemnika do przechowywania.
Łańcuch przenośnika o dużej wytrzymałości Łańcuch przenośnikowy o dużej wytrzymałości. 276-7141 6 łańcuchów Dostarczany w wielu workach po 6 łańcuchów.

Do pojemnika 1 potrzebny jest tylko jeden worek.

Pozostałe worki zostaną umieszczone w pojemniku 3.		 Ta część znajduje się w podstawie pojemnika do przechowywania.
Pręt stalowy 1x25 1x25 pręt stalowy. 275-1141-001 8 W zestawie 1 opakowanie po 8 sztuk Ta część znajduje się w podstawie pojemnika do przechowywania.
30T Zębatka o dużej wytrzymałości

Uwaga: Ta część jest obecnie w trakcie zmiany koloru z zielonego na czerwony.		 Zębatka 30T o wysokiej wytrzymałości. Pokazano zarówno starszą wersję zieloną, jak i nową, czerwoną. Ta część jest dostarczana w pakiecie:
276-3880

Indywidualny numer części:
276-2252-007		 4 Dostępne w opakowaniach o wysokiej wytrzymałości, z 30 zębami.

Label for the High Strength 30-Tooth Sprocket 4-Pack.

Tylko jedno opakowanie jest potrzebne do pojemnika 1.

Pozostałe opakowania trafią do pojemnika 3.		 Ta część znajduje się w podstawie pojemnika do przechowywania.
Zestaw ogniw do mocowania łańcucha o wysokiej wytrzymałości Zestaw ogniw mocujących łańcuch o dużej wytrzymałości. 276-7578 6 linków Dostarczane w opakowaniach po 6 ogniw.

Do pojemnika 1 potrzebny jest tylko jeden worek.

Pozostałe worki zostaną umieszczone w pojemniku 3.		 Ta część znajduje się w podstawie pojemnika do przechowywania.


Po umieszczeniu wszystkich części z zestawu Workcell w podstawie pojemnika magazynowego nr 1, podstawa będzie wyglądać jak na ilustracji.

Widok podstawy pojemnika magazynowego 1 z góry, ilustrujący sposób pakowania elementów.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus

Last Updated:
