Montaż VEX V5 Workcell jest zabawą i edukacją.



Instrukcje budowania znajdujące się w sekcji Szukaj w laboratoriach V5 Workcell STEM Labs zawierają listy części i szczegółowe ilustracje, które poprowadzą uczącego się podczas montażu.

Ten artykuł będzie zawierał:

  • Czym jest struktura V5?
  • Wskazówki i porady dotyczące pracy ze strukturą V5

Co to jest struktura V5?

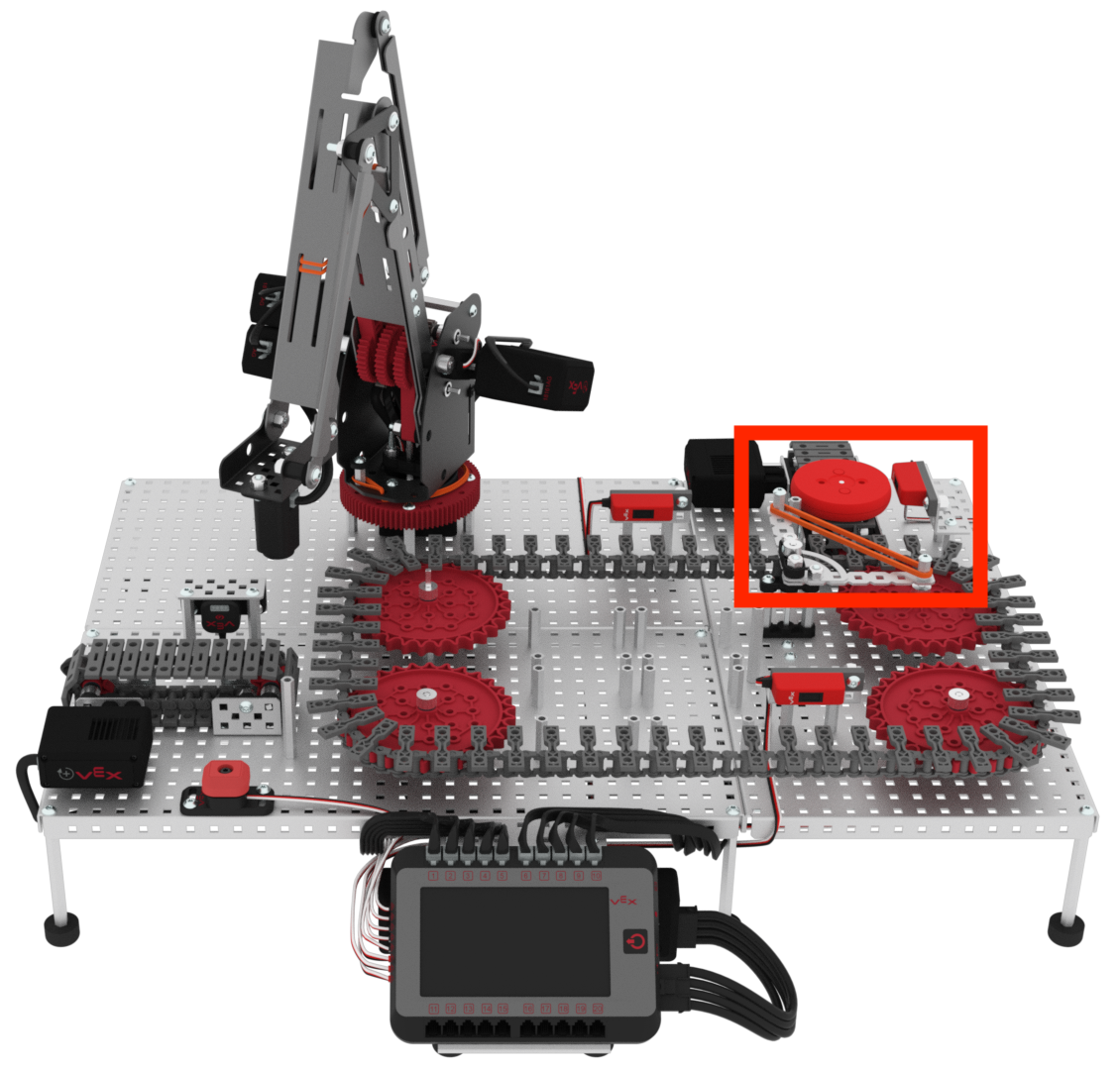

Struktura V5 składa się ze wszystkich plastikowych i metalowych elementów znajdujących się w komórce roboczej V5, które tworzą platformę, wsporniki, uchwyt markera, ramię robota i złącza, które utrzymują je wszystkie razem.



Wskazówki i porady dotyczące pracy ze strukturą V5


Instrukcje budowania zawarte w V5 Workcell STEM Labs zawierają numery części na liście części i na szczegółowych ilustracjach montażowych. Pomoże to upewnić się, że konstruktor używa właściwych części podczas montażu, a także podać liczbę wymaganych części. W celu ułatwienia montażu zebranie wszystkich potrzebnych części przed rozpoczęciem etapu w Instrukcji budowy.


narzędzia VEX używane do dokręcania elementów złącznych obejmują klucze, klucze Star Drive i wkrętaki Star Drive. Dyski Star Drive są dostępne w dwóch rozmiarach. T15 Star Drive jest większym z nich i jest używany ze śrubami znajdującymi się w zestawie V5 Workcell Kit. Napęd T8 Star jest mniejszy i służy do dokręcania śrub ustalających w Kołnierzach wału.


Śruby, łącznikii nakrętki można zmontować tak, aby były dokręcone palcami. Jednak do dokręcenia tych elementów złącznych należy użyć kluczy i kluczy Star Drive. Korzystanie z łączników V5 zapewni Ci więcej informacji, które pomogą Ci złożyć kompilację.

Odkręcona śruba może stanowić problem podczas montażu, jednak istnieją pewne wskazówki dotyczące usuwania usuniętych śrub V5.


Nie dokręcaj zbyt mocno śrub w inteligentnym silniku V5 #8-32 wkładek gwintowanych. Mogłoby to uszkodzić wkładki.


Nie dokręcaj zbyt mocno nakrętek Nylock w punktach obrotu. Nadmierne dokręcenie spowoduje, że połączenie punktu obrotu zablokuje się i nie będzie się łatwo obracać.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
