Zanim Jetson będzie mógł działać prawidłowo, należy zainstalować dwuzakresowe Wi-Fi Intel i anteny.

Potrzebne części

Płyta Jetson Nano z modułem Intel Wi-Fi i dwiema zewnętrznymi antenami umieszczonymi obok.

Części potrzebne do montażu to:

Jetsona
Dwuzakresowa sieć Wi-Fi Intela
2x anteny

Wyjmij moduł Jetson Nano

Płytę Jetson Nano z odłączonym wentylatorem chłodzącym i umieszczoną obok niej.

Odłącz wentylator, jeśli jest podłączony do modułu Jetson Nano i wyjmij go. Jeżeli wentylator jest już odłączony, przejdź do kroku 2.

Moduł Jetson Nano z widocznymi dwoma śrubami mocującymi go do płyty nośnej.

Wykręć dwie śruby mocujące moduł Jetson Nano do płyty nośnej.

Moduł Jetson Nano z wyróżnionymi bocznymi zaczepami, pokazującymi, gdzie należy pociągnąć, aby uwolnić go z płytki nośnej.

Po wykręceniu śrub otwórz dwie zakładki mocujące moduł Jetson Nano w płycie nośnej. Zrób to, delikatnie odciągając wypustki poziomo od modułu Jetson Nano.

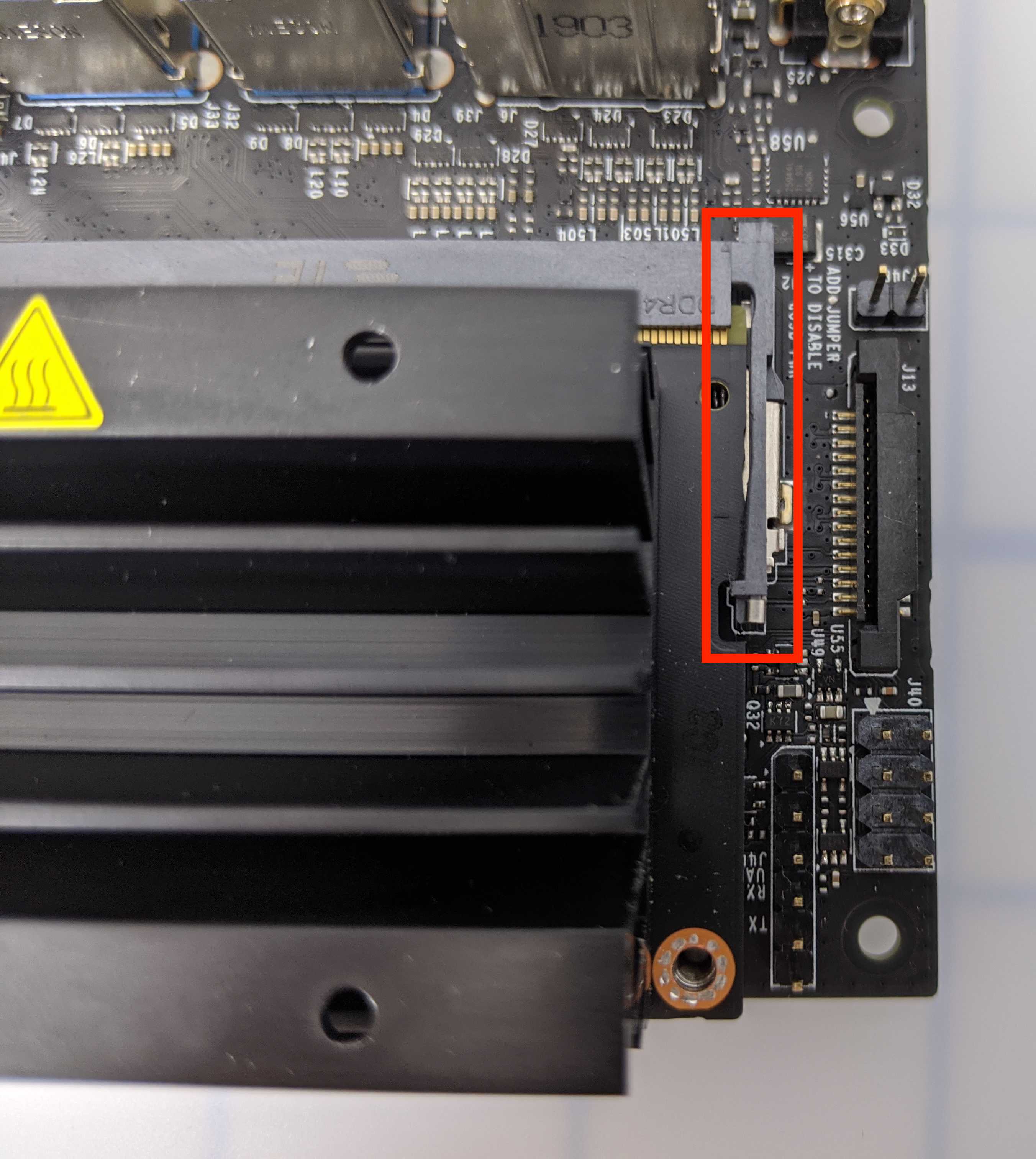

Zbliżenie na jedną z bocznych zapadek modułu Jetson Nano, służącą do odłączenia go od płytki nośnej.

Po obu stronach modułu Jetson Nano znajduje się wypustka.

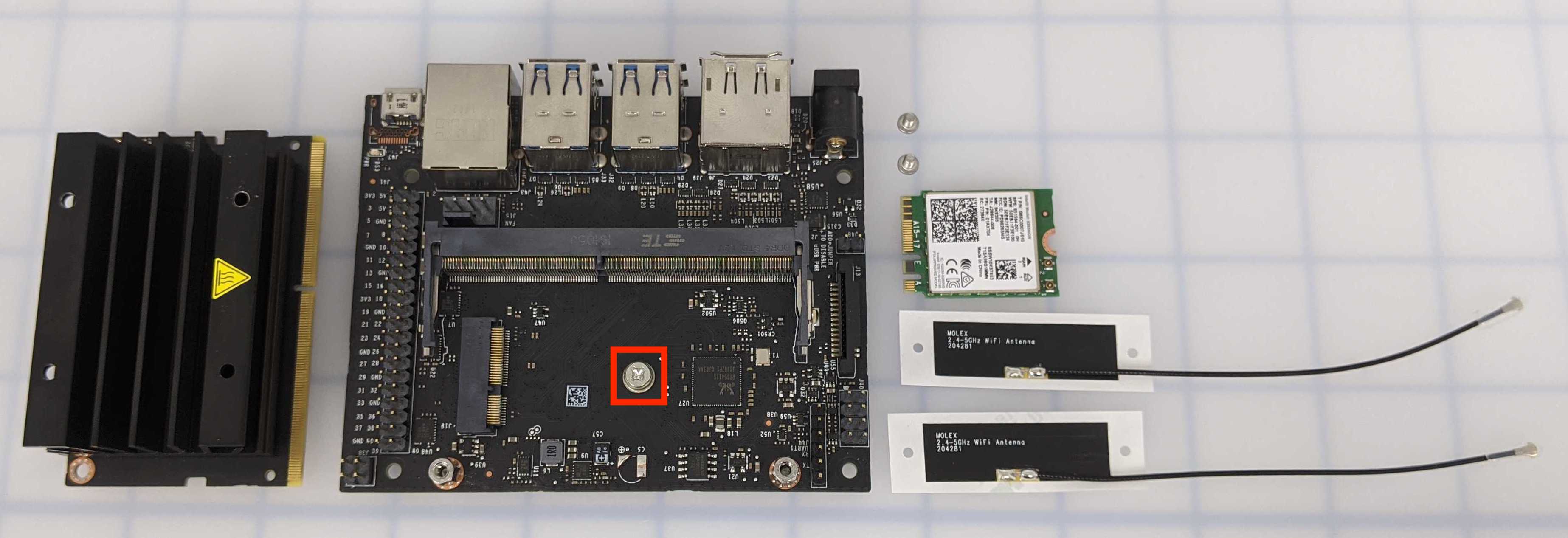

Moduł Jetson Nano wyjęty z płyty nośnej, z odsłoniętym wewnętrznym gniazdem i podzespołami.

Ostrożnie wyciągnij moduł Jetson Nano prosto z płyty nośnej. Zwróć uwagę na śrubę pośrodku płyty nośnej.

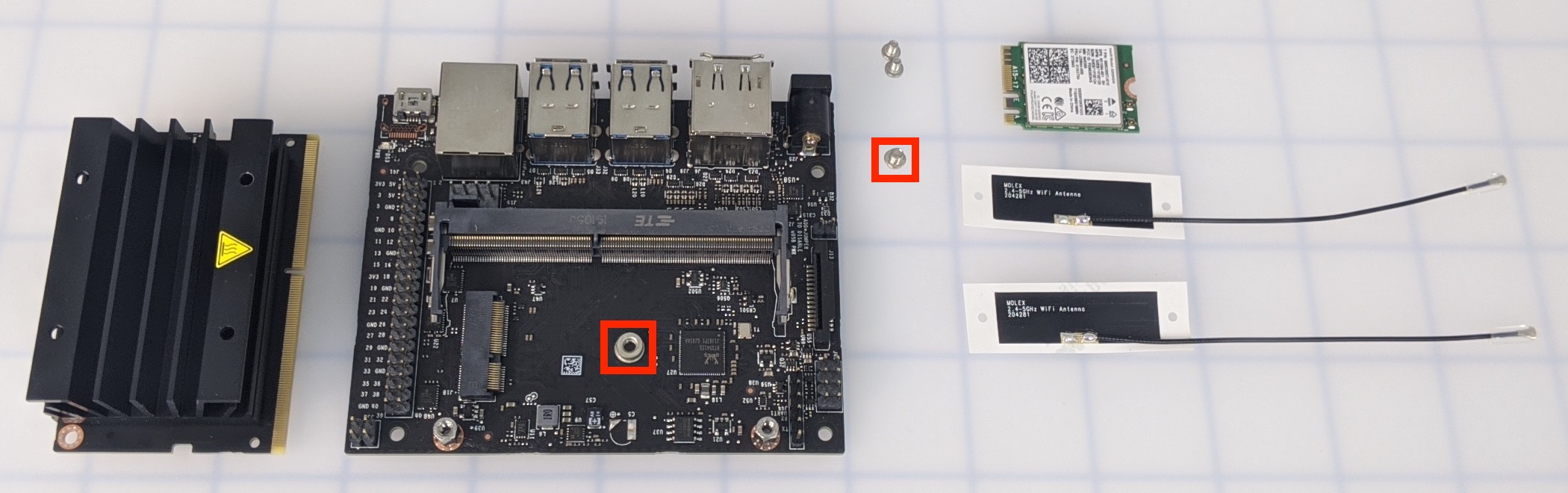

Płytka nośna z zaznaczoną centralną śrubą, którą należy usunąć przed zainstalowaniem modułu Wi-Fi.

Wykręć śrubę pośrodku płyty nośnej.

Podłącz anteny

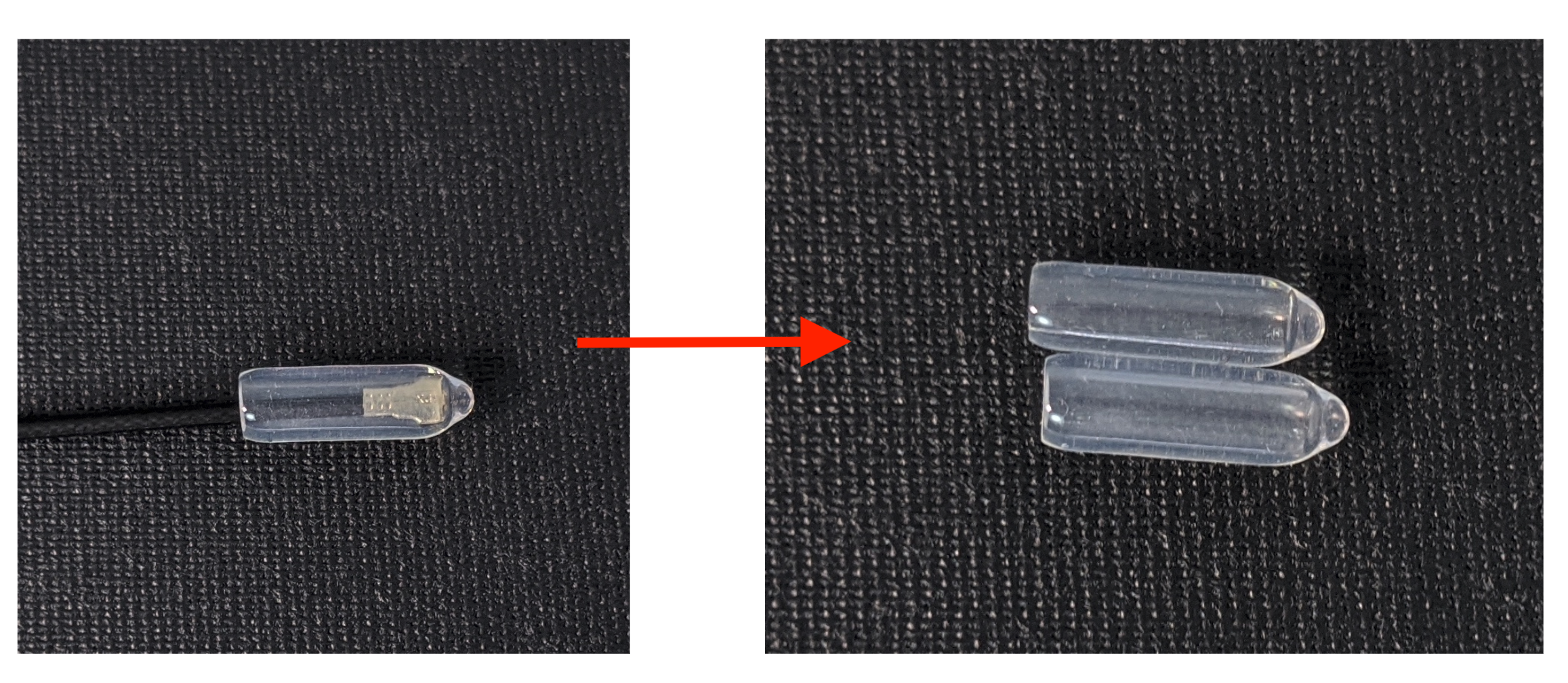

Zdejmowanie plastikowych nasadek ochronnych ze złączy antenowych dwóch anten.

Zdejmij plastikową osłonę z anten.

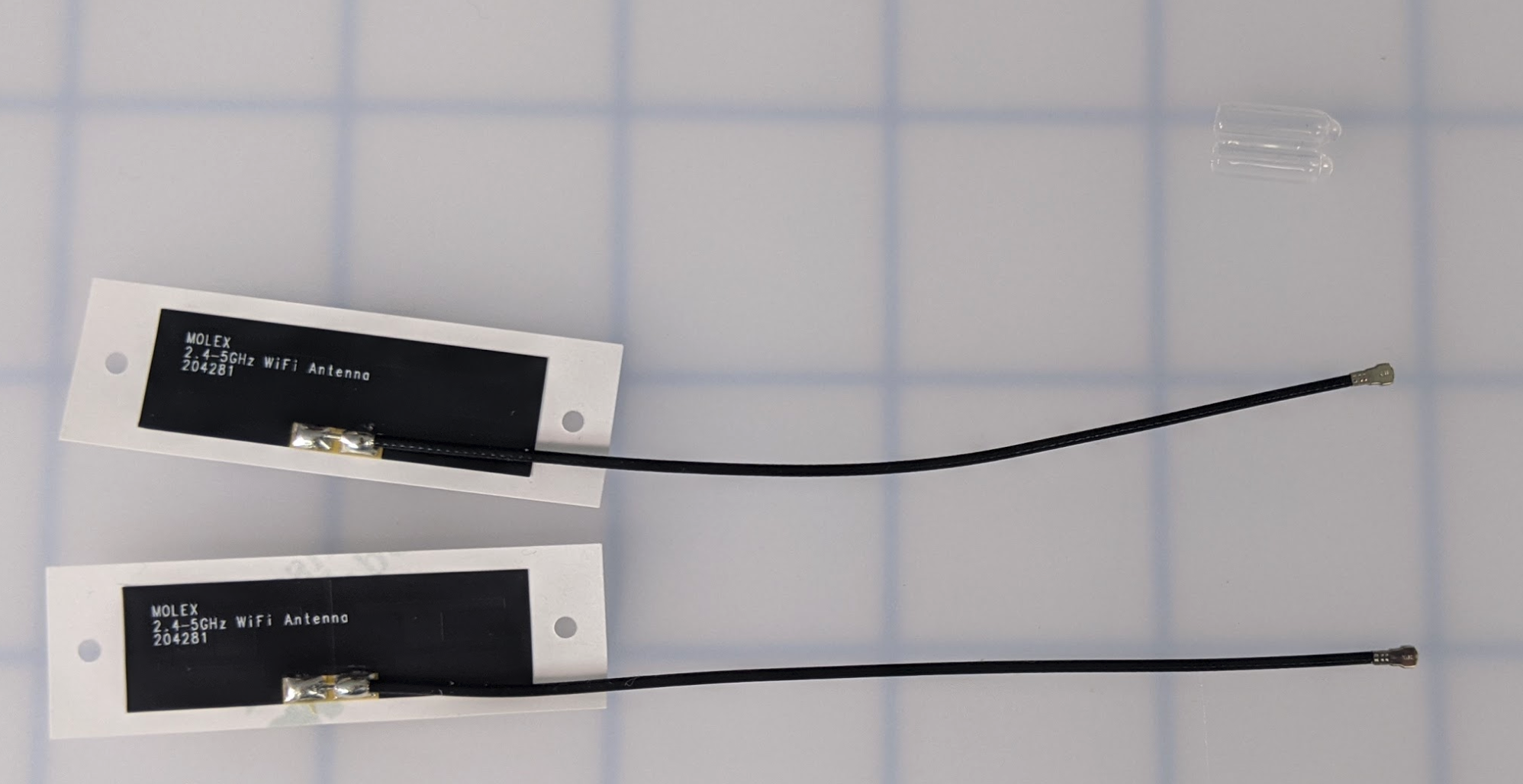

Dwie anteny ze zdjętymi osłonami plastikowymi, gotowe do podłączenia do modułu Wi-Fi.

Upewnij się, że plastikowe osłony zostały usunięte z obu anten.

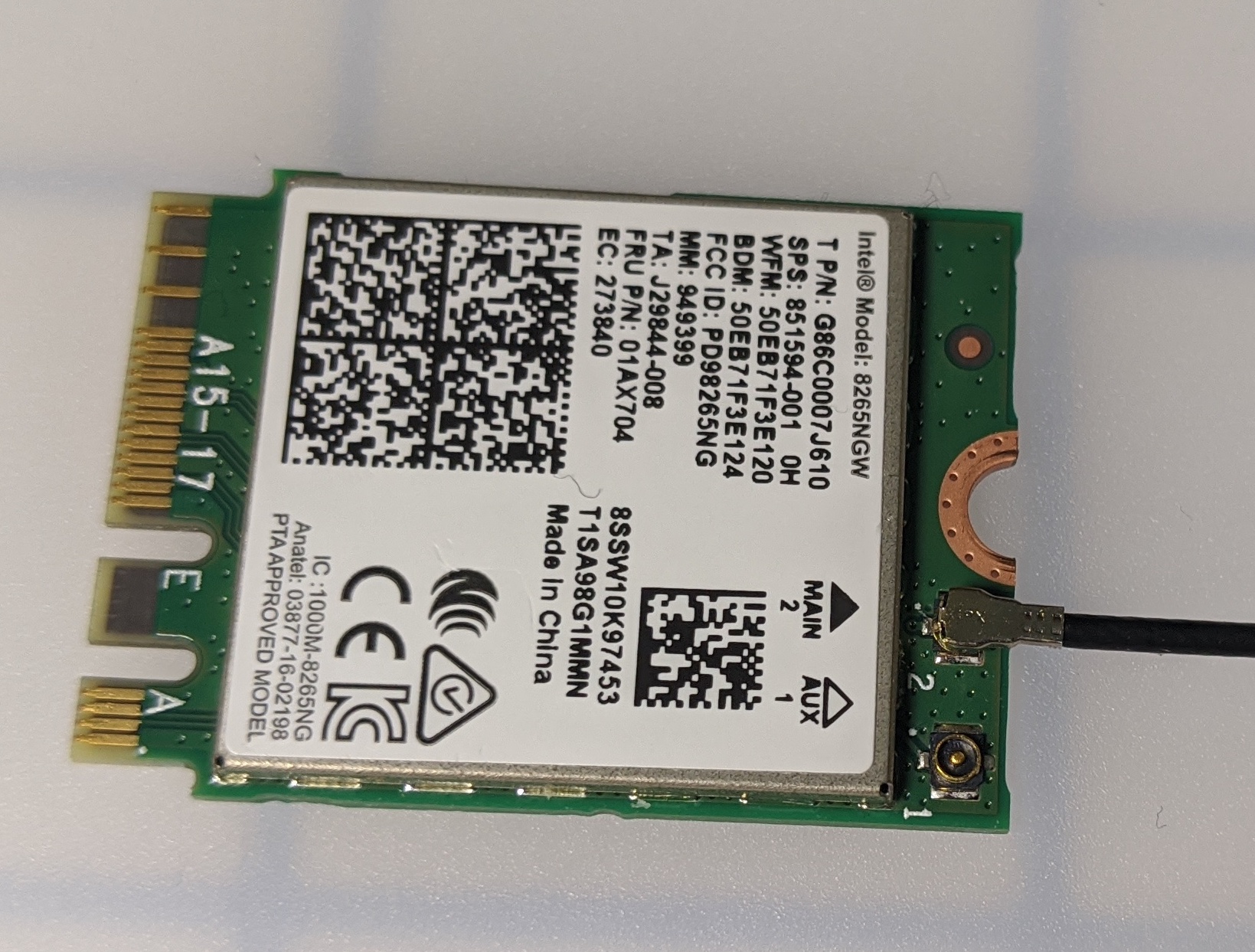

Podłączenie pierwszego kabla antenowego do modułu Intel Dual Band Wi-Fi.

Podłącz jedną antenę do dwuzakresowej sieci Wi-Fi Intel. Pamiętaj, aby wywierać lekki nacisk, ponieważ części są delikatne. Dźwięk „kliknięcia” potwierdzi całkowite zamocowanie anteny.

Uwaga: jeśli do zamocowania anteny potrzebny jest większy nacisk, użyj gumki do ołówka lub innego małego przedmiotu, aby wywrzeć większy nacisk. Nie zaleca się stosowania metalu do wywierania nacisku.

Drugi kabel antenowy podłączony do modułu Intel Dual Band Wi-Fi.

Zamocuj drugą antenę, postępując zgodnie z tą samą procedurą w poprzednim kroku.

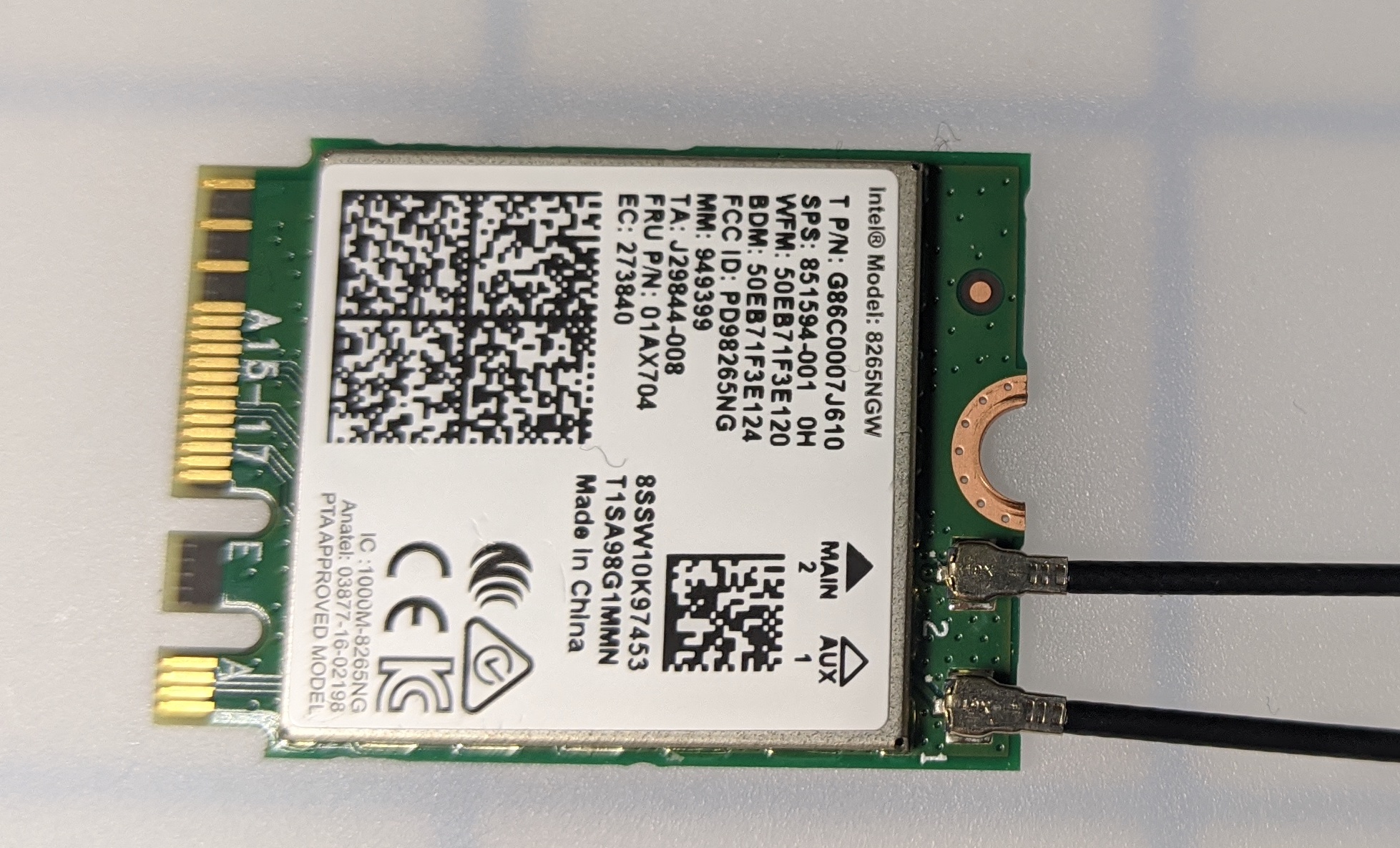

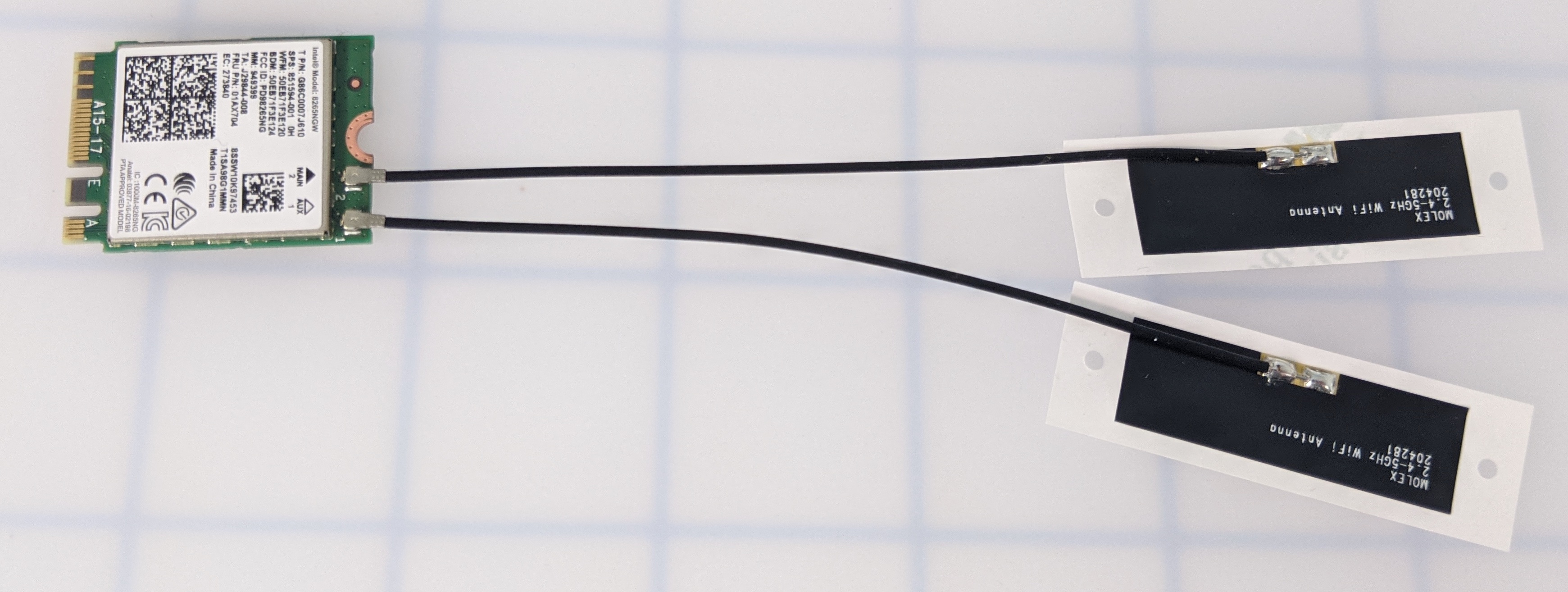

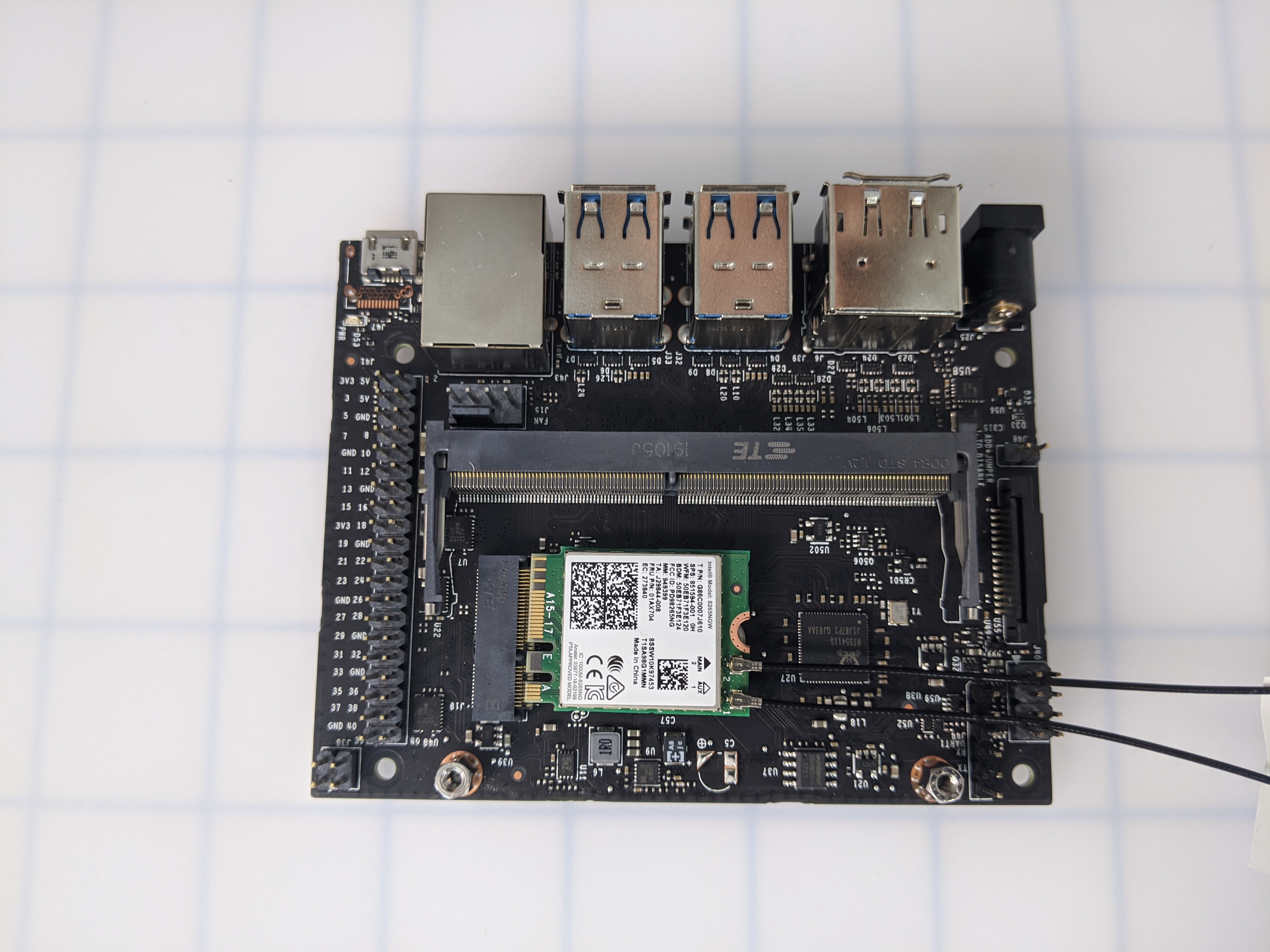

Moduł Wi-Fi z obydwoma podłączonymi antenami i kablami wychodzącymi na zewnątrz.

Upewnij się, że obie anteny są całkowicie podłączone do dwuzakresowej sieci Wi-Fi Intel. Podnieś Intel Dual Band Wi-Fi, aby upewnić się, że obie anteny są zabezpieczone i żadna z nich nie odpadnie.

Moduł Intel Dual Band Wi-Fi włożony pod kątem do płyty nośnej.

Umieść dwuzakresową kartę Wi-Fi Intel w płycie nośnej pod kątem.

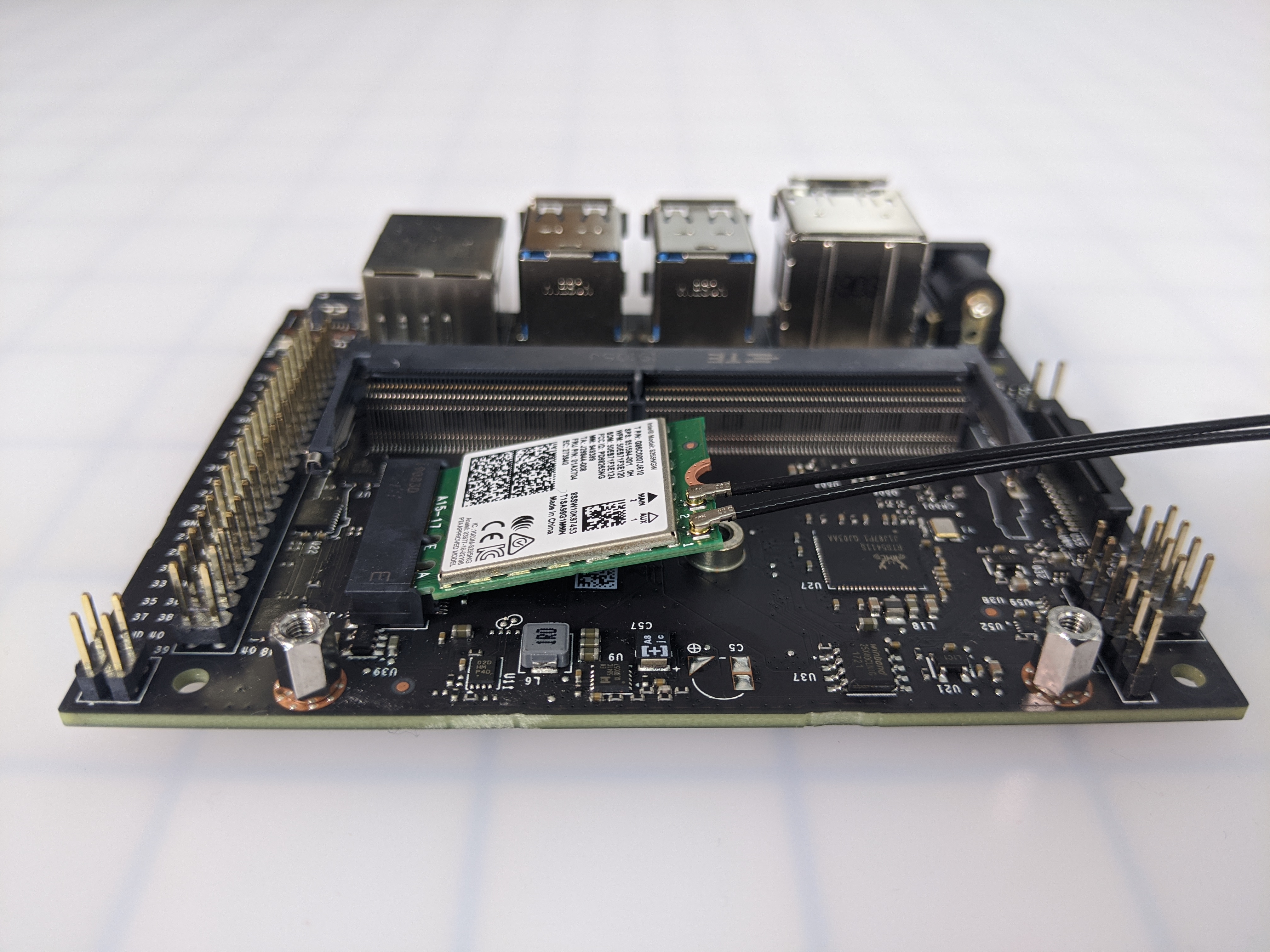

Moduł Wi-Fi osadzony w płycie nośnej, ale odchylony ku górze przed przymocowaniem za pomocą śruby.

Pozostanie lekko pochylony do góry, dopóki śruba nie zostanie użyta do przytrzymania go na miejscu.

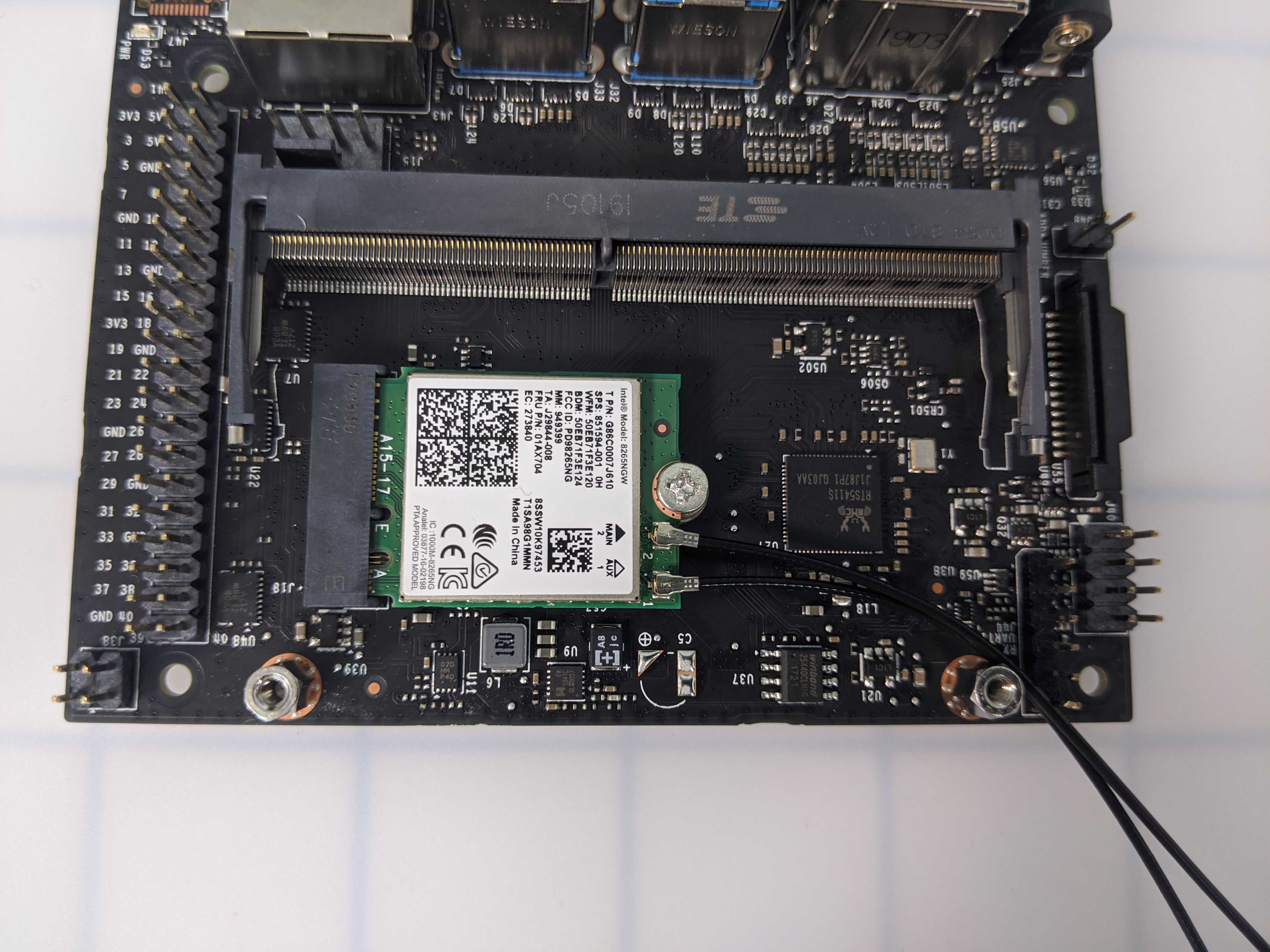

Moduł Wi-Fi przymocowany do płyty nośnej za pomocą śruby, podłączone anteny.

Dokręć śrubę, aby utrzymać dwuzakresową kartę Wi-Fi Intel na miejscu. Uważaj, aby nie dokręcić śruby zbyt mocno, aby uniknąć jej rozebrania.

Ponownie podłącz moduł Jetson Nano

Moduł Jetson Nano umieszczony z powrotem na płycie nośnej, z otworami na śruby wyrównanymi.

Umieść moduł Jetson Nano z powrotem na płycie nośnej pod kątem. Lekko dociśnij, aby otwory na śruby zlicowały się.

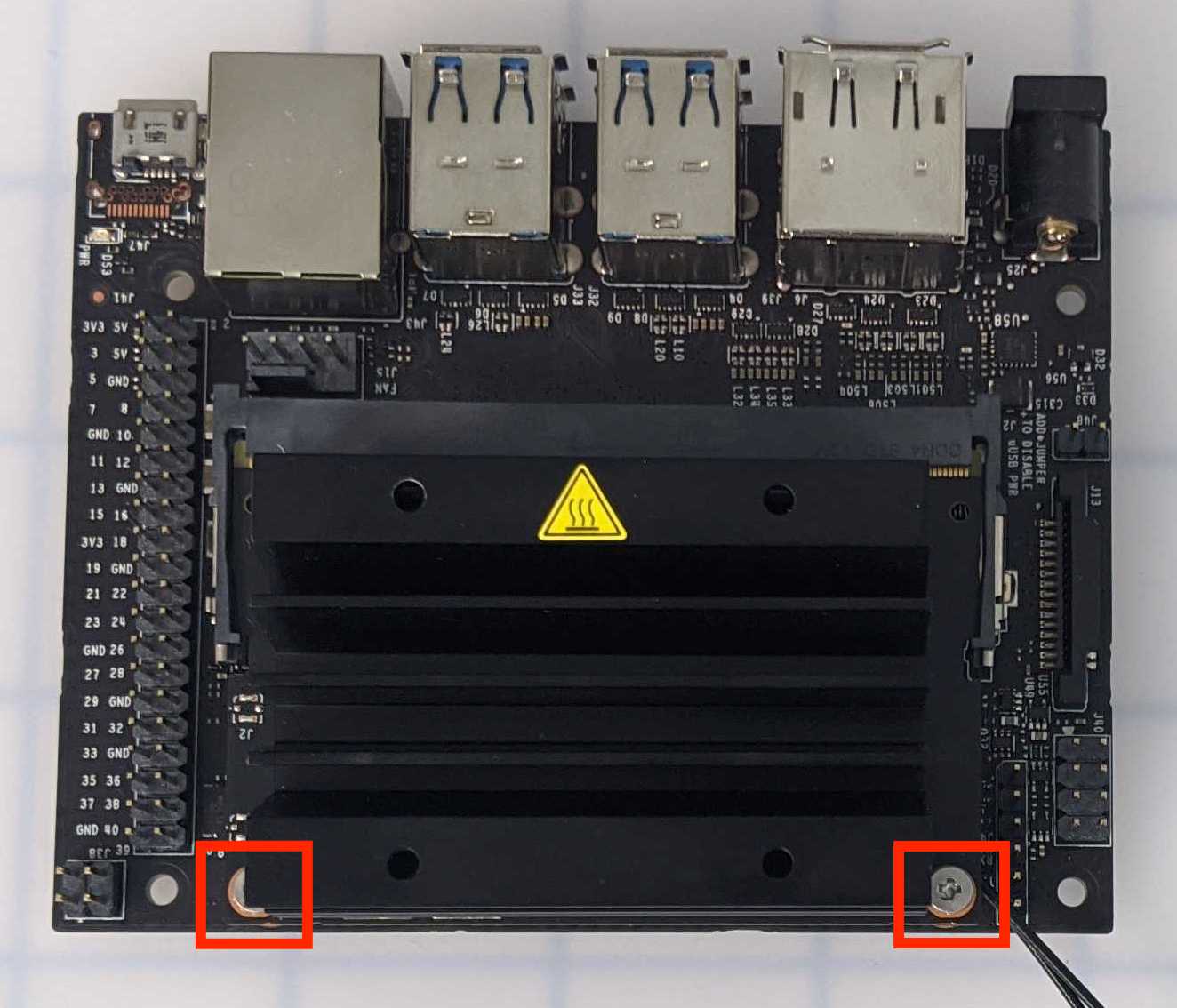

Moduł Jetson Nano przymocowany do płyty nośnej za pomocą dwóch śrub.

Wkręć dwie śruby z powrotem do modułu Jetson Nano, aby przymocować go do płyty nośnej. Uważaj, aby nie dokręcić śrub zbyt mocno, aby uniknąć zdzierania.

Płyta Jetson Nano z zainstalowanym modułem Intel Wi-Fi i podłączonymi dwiema antenami.

Dwuzakresowe Wi-Fi Intel i anteny są teraz zainstalowane.
