Korzystanie z Switcha pozwala ożywić system VEX GO bez konieczności programowania.

Użyj przełącznika z silnikiem

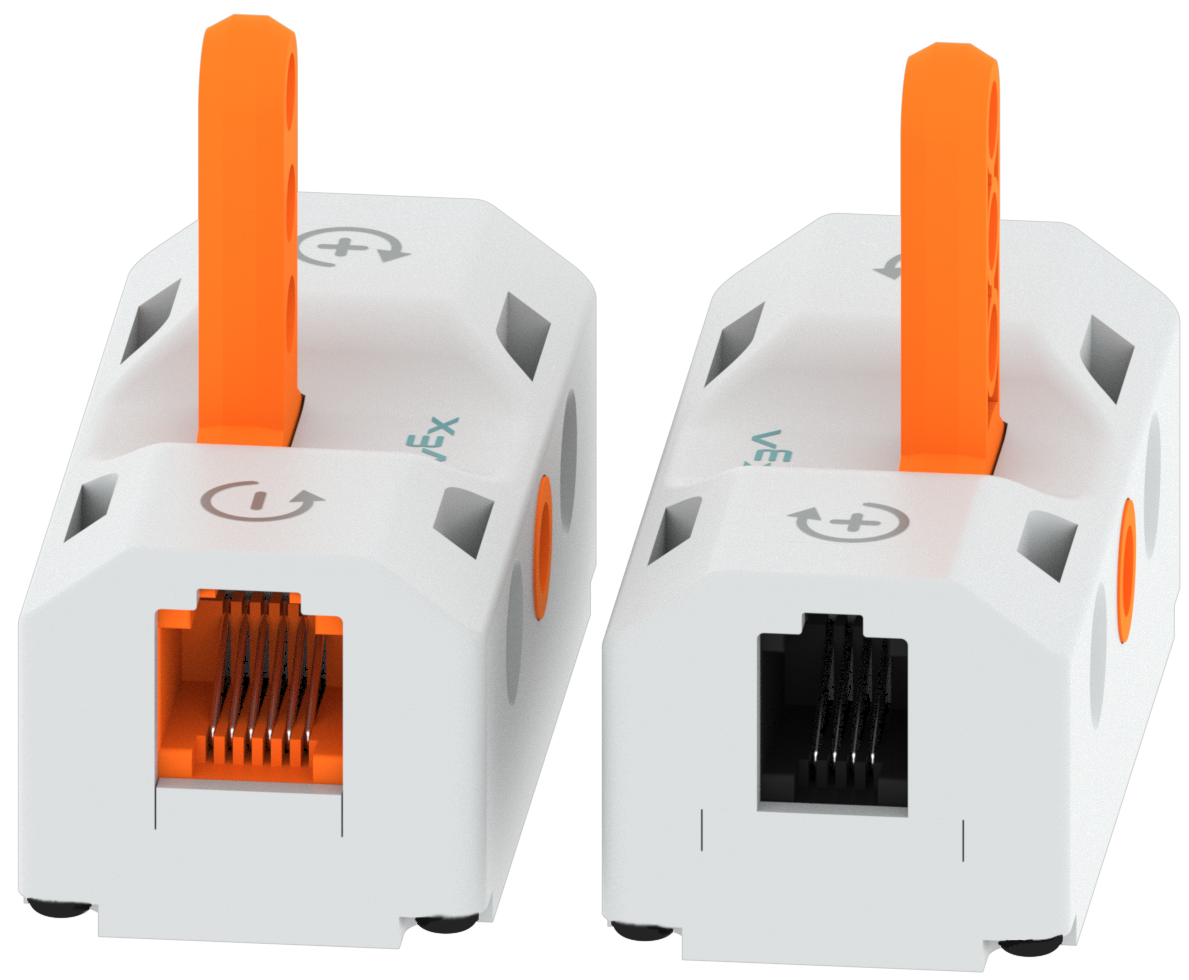

Przełącznik pokazany z obu stron, aby zobrazować, że ma port po każdej stronie. Smart Port nie jest kolorowy i jest mniejszy, natomiast port baterii jest pomarańczowy i większy.

Używanie silnika z przełącznikiem umożliwia sterowanie silnikiem bez konieczności programowania.

Switch posiada dwa porty. Inteligentny port do podłączenia silnika lub zderzaka LED oraz pomarańczowy port akumulatora do podłączenia akumulatora.

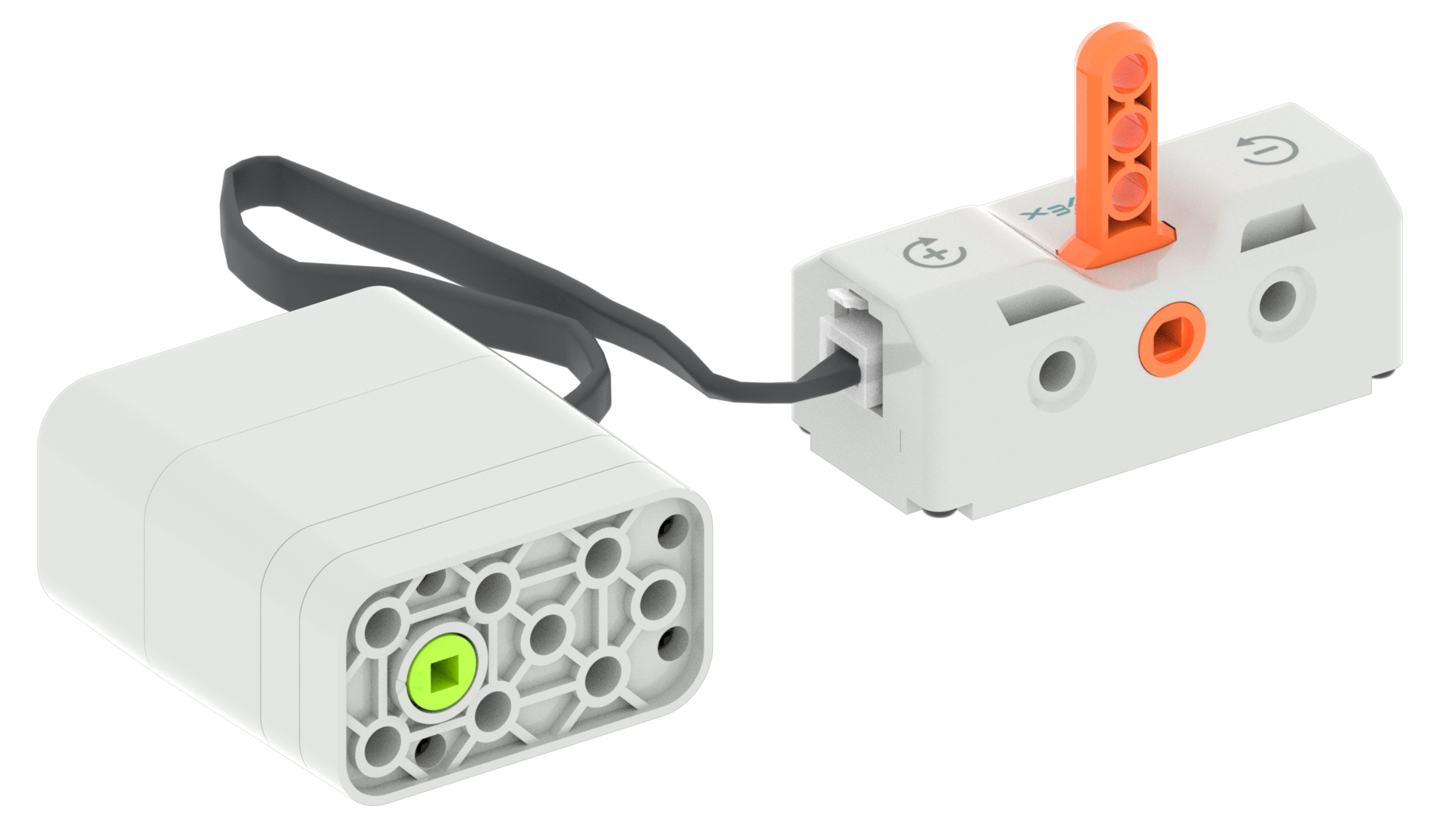

Silnik z kablem podłączonym do inteligentnego portu Switcha.

Podłącz silnik do przełącznika, wkładając kabel silnika do portu Smart na przełączniku.

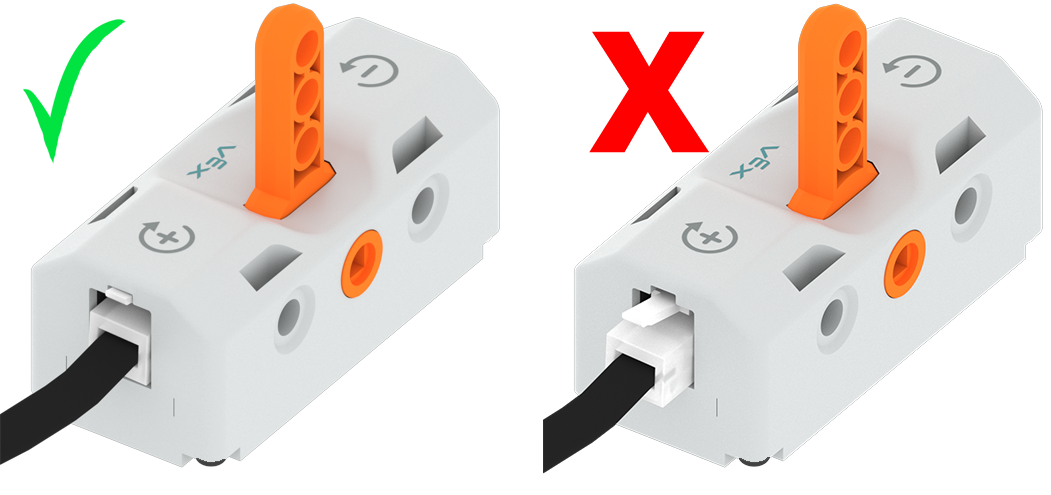

Schemat dwóch elementów przełącznika z kablami silnika podłączonymi do ich inteligentnych portów. Po lewej stronie kabel silnika jest podłączony całkowicie i znajduje się w nim zielony znacznik wyboru, natomiast po prawej stronie kabel silnika jest podłączony tylko częściowo i znajduje się w nim czerwony znak X.

Upewnij się, że kabel silnika jest całkowicie włożony do portu Smart na przełączniku. Dźwięk „kliknięcia” gwarantuje, że kabel zostanie całkowicie osadzony w gnieździe Smart Port.

Schemat przełącznika z kablem silnika i kablem akumulatora podłączonymi do odpowiednich portów. Używane porty zaznaczono czerwonymi kółkami.

Aby sterować silnikiem za pomocą przełącznika, upewnij się, że do przełącznika podłączone są Silnik i Akumulator.

Na Switchu dostępne są trzy ustawienia

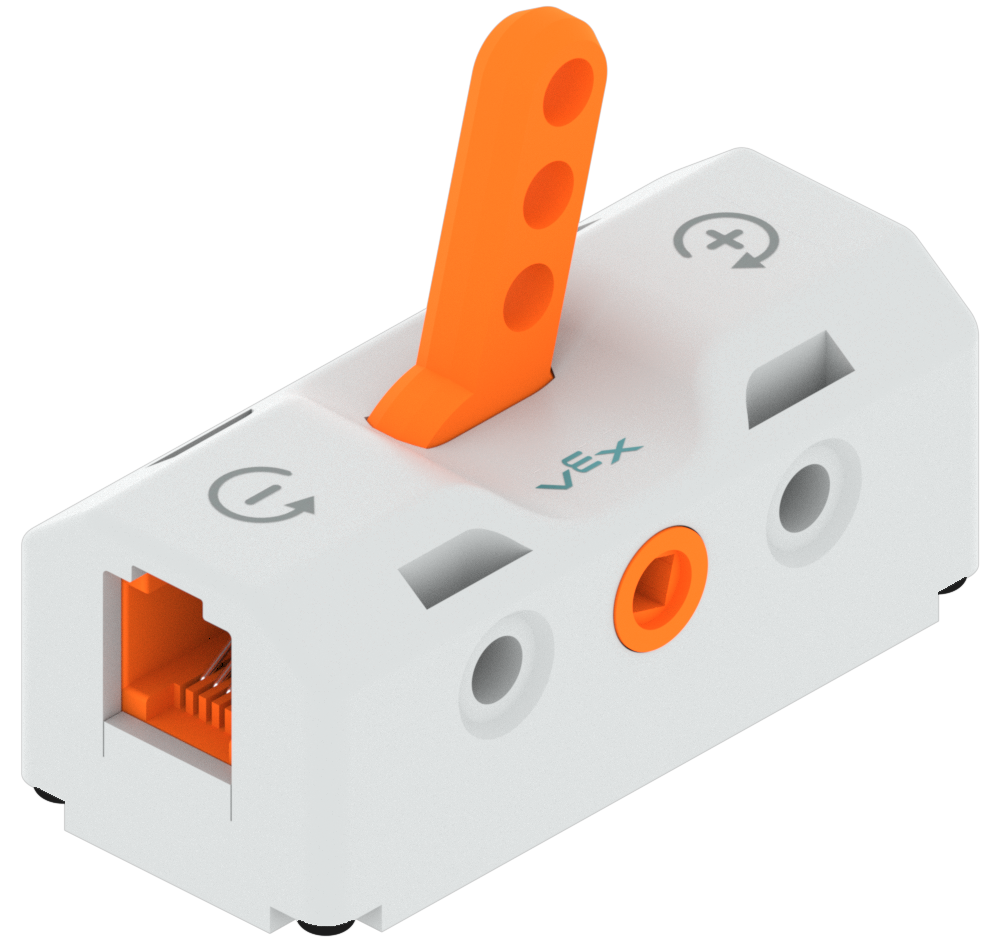

Przełącznik z dźwignią ustawioną w pozycji do przodu i oznaczoną znakiem plus.

„+”: obraca silnik w kierunku do przodu.

Przełącznik z dźwignią ustawioną w pozycji neutralnej i skierowaną prosto do góry.

Neutralny: wyłącza silnik.

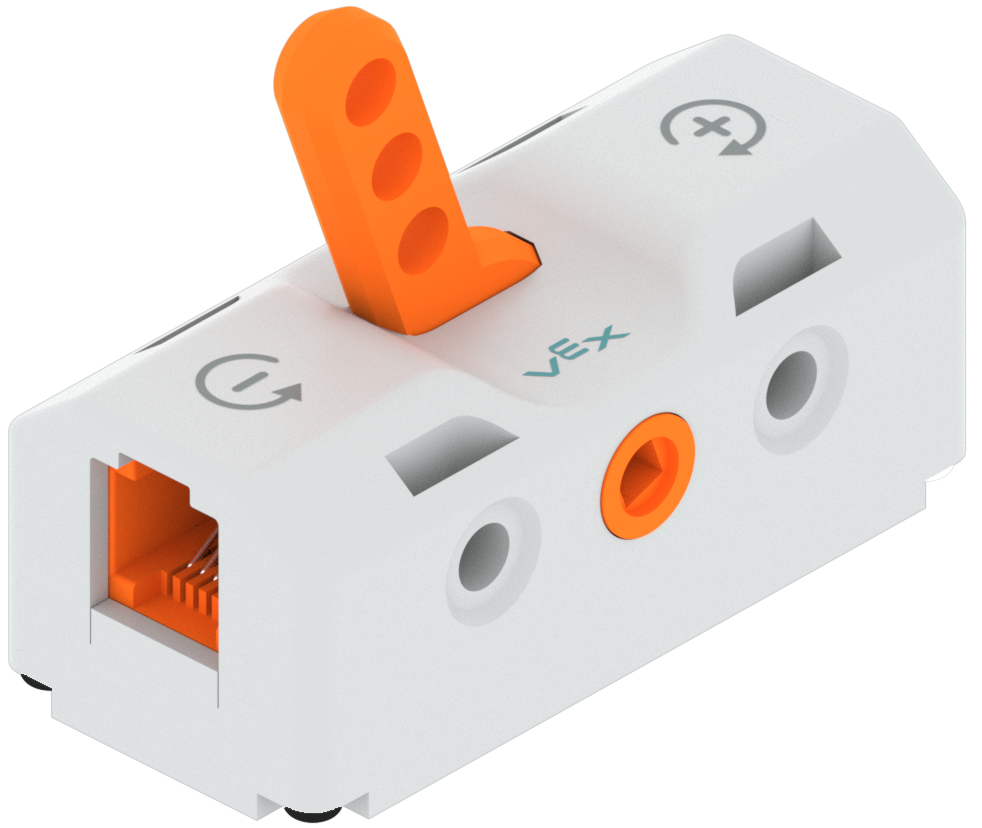

Przełącznik z dźwignią ustawioną w pozycji odwrotnej, oznaczony znakiem minus.

„-”: obraca silnik w odwrotnym kierunku.

Zobacz wszystkie trzy ustawienia przełącznika w tej animacji.

Użyj przełącznika ze zderzakiem LED

Zderzak LED z kablem podłączonym do portu Smart Port w Switchu.

Podłącz zderzak LED do przełącznika, wkładając kabel zderzaka LED do portu Smart na przełączniku.

Schemat dwóch elementów Switch z kablami LED Bumper podłączonymi do ich inteligentnych portów. Po lewej stronie kabel LED Bumper jest podłączony całkowicie i widnieje zielony znacznik wyboru, natomiast po prawej stronie kabel LED Bumper jest podłączony tylko częściowo i widnieje czerwony X.

Upewnij się, że kabel zderzaka LED jest całkowicie włożony do portu Smart na przełączniku. Dźwięk „kliknięcia” gwarantuje, że kabel zostanie całkowicie osadzony w gnieździe Smart Port.

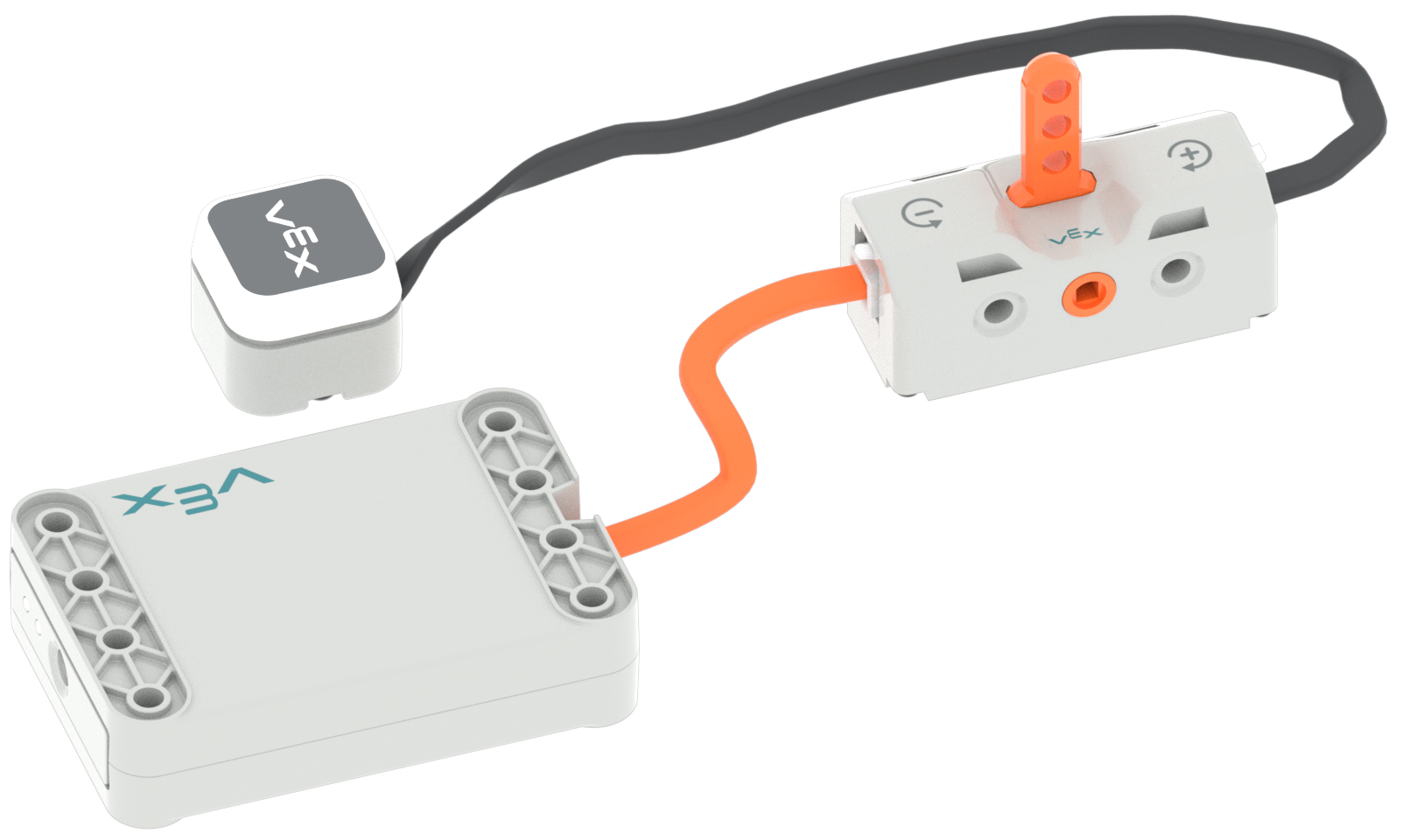

Schemat elementu Switch z kablem zderzaka LED i kablem akumulatora podłączonymi do odpowiednich portów.

Aby sterować zderzakiem LED za pomocą przełącznika, upewnij się, że zderzak LED i bateria są podłączone do przełącznika.

Po podłączeniu do zderzaka LED dostępne są trzy ustawienia przełącznika

Przełącznik z dźwignią ustawioną w pozycji do przodu i oznaczoną znakiem plus. Podłączony zderzak LED świeci na zielono.

„+”: ustawia kolor zderzaka LED na zielony.

Przełącznik z dźwignią ustawioną w pozycji neutralnej i skierowaną prosto do góry. Podłączony zderzak LED jest wyłączony.

Neutralny: wyłącza zderzak LED.

Przełącznik z dźwignią ustawioną w pozycji odwrotnej, oznaczony znakiem minus. Podłączony zderzak LED świeci na czerwono.

„-”: ustawia kolor zderzaka LED na czerwony.
