Podczas pracy z VEXcode V5 na urządzeniu (iPad / tablet z Androidem / tablet Amazon Fire) ważne jest, aby zrozumieć, jak podłączyć swoje urządzenie do VEX V5 Robot Brain w celu pobierania i uruchamiania projektów.

Jak podłączyć mózg robota V5 do urządzenia

Obraz akumulatora radiowego VEX V5 Brain pokazujący podłączenie akumulatora i specyfikację systemu robotycznego V5, ilustrujący sposób podłączenia akumulatora do V5 Brain.

Upewnij się, że mózg robota V5 jest podłączony do akumulatora V5 i radia V5.

Ilustracja przycisku zasilania V5 Brain pokazująca lokalizację i konstrukcję przycisku zasilania na V5 Brain, służącego do łączenia się z systemem V5.

Włącz Robot Brain V5, naciskając przycisk zasilania.

Interfejs ustawień umożliwiający połączenie z V5 Brain, wyświetlający w przejrzystym układzie opcje i konfiguracje zgodne z preferencjami użytkownika.

Wybierz „Ustawienia” na ekranie robota V5 Robot Brain, aby sprawdzić typ radia. Aby połączenie się powiodło, typ radia musi być ustawiony na Bluetooth.

Schemat połączenia radiowego typu VEXnet z mózgiem VEX V5, ilustrujący porty i konfigurację umożliwiającą właściwą integrację w projektach robotyki.

Otworzy się okno dialogowe Ustawienia. Poszukaj typu radia w lewym dolnym rogu. Jeśli typ radia jest ustawiony na VEXnet, przełącz go na Bluetooth, naciskając obszar typu radia.

Przycisk oznaczony „OK” umożliwiający potwierdzenie zmian w procesie połączenia z mózgiem VEX V5, ilustrujący ostatni krok konfiguracji.

Pojawi się monit o potwierdzenie zmiany typu radia. Wybierz „OK”, aby potwierdzić zmianę.

Typ radia Bluetooth dla systemu robotycznego VEX V5, ilustrujący konstrukcję urządzenia i jego funkcje połączeniowe umożliwiające integrację z mózgiem V5.

Upewnij się, że typ radia wyświetla informację, że jest teraz podłączony przez Bluetooth.

Schemat przedstawiający ustawienia danych radiowych w mózgu VEX V5, ilustrujący sposób podłączenia mózgu do modułu radiowego w celu komunikacji.

Upewnij się, że dane radiowe są ustawione na „Wł.”

Zrzut ekranu interfejsu ustawień VEX V5 przedstawiający opcje połączenia z Brain, w tym ustawienia sieciowe i funkcje zarządzania urządzeniem.

Sprawdź ikonę połączenia. Po ustawieniu typu radia na Bluetooth i włączeniu danych radiowych na ikonie połączenia wyświetli się „BD”.

Okno dialogowe ustawień dla wersji 5, wyświetlające opcje połączenia z Brain, w tym ustawienia konfiguracji i wskaźniki stanu połączenia.

Uwaga: Jeśli typ radia jest ustawiony na VEXnet, ikona połączenia wyświetli „V”.

Ikona VEXcode V5, przedstawiająca oprogramowanie służące do programowania systemów VEX Robotics V5, przedstawiona w sekcji „Połącz się z mózgiem” opisu kategorii V5.

Uruchom VEXcode V5 na swoim urządzeniu.

Ilustracja przedstawiająca proces łączenia się z mózgiem VEX V5, ilustrująca niezbędne komponenty i konfigurację niezbędne do nawiązania połączenia między robotem a mózgiem.

Podczas uruchamiania VEXcode V5 może zostać wyświetlony monit z prośbą o zweryfikowanie użycia Bluetooth. Wybierz „OK”.

Uwaga: jeśli nie otrzymujesz monitu o zezwolenie na Bluetooth, sprawdź ustawienia Bluetooth w swoim urządzeniu, aby upewnić się, że jest włączone.

Ikona przedstawiająca połączenie z mózgiem VEX V5, ilustrująca proces łączenia urządzeń w celu programowania i sterowania.

Wybierz ikonę „Mózg” na pasku narzędzi.

Schemat ilustrujący sposób podłączania mózgu VEX V5 do różnych komponentów, w tym silników i czujników, z opisanymi połączeniami w celu ułatwienia zrozumienia w kontekście robotyki V5.

Pojawi się lista dostępnych mózgów robotów V5. Wybierz nazwę Brain, z którym chcesz się połączyć.

Schemat ilustrujący sposób podłączania do układu VEX V5 Brain, z opisanymi portami i połączeniami czujników i silników.

Po wybraniu Brain wybierz opcję „Połącz”.

Ilustracja przedstawiająca sposób podłączania się do mózgu VEX V5, z oznaczonymi portami i połączeniami dla różnych komponentów w konfiguracji robotycznej.

Zobacz kod połączenia radiowego, który wyświetli się na ekranie Braina.

Zrzut ekranu kodu połączenia radiowego z VEX V5, pokazujący opcje połączenia i ustawienia umożliwiające połączenie z Brain, ilustrujący proces nawiązywania połączenia radiowego.

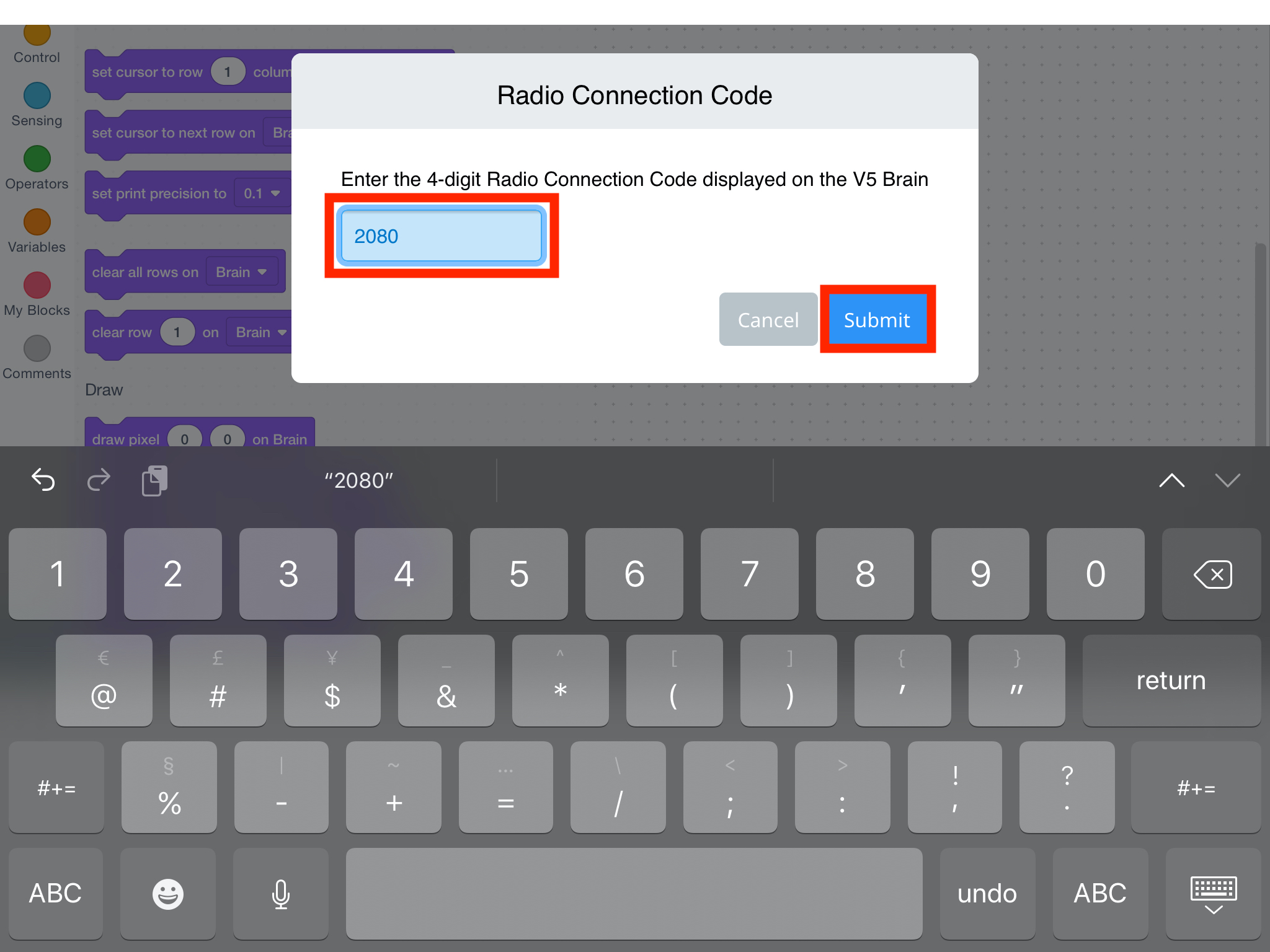

Wprowadź kod połączenia radiowego na ekranie V5 Brain, a następnie wybierz „Prześlij”.

Obraz przedstawiający proces przesyłania kodu połączenia radiowego dla robotów V5, ilustrujący kroki połączenia z komponentem mózgowym.

Ikona Brain zmieni kolor na pomarańczowy, a podczas łączenia się Brain pojawi się komunikat „Łączenie z:”.

Schemat ilustrujący proces podłączania do mózgu V5, zawierający opisane komponenty i połączenia, co ułatwia konfigurację.

Po podłączeniu Brain ikona zmieni kolor na zielony.

Ilustracja zielonego mózgu robota, symbolizującego łączność i funkcjonalność, nawiązująca do opisu kategorii V5 i sekcji poświęconej łączeniu się z mózgiem.

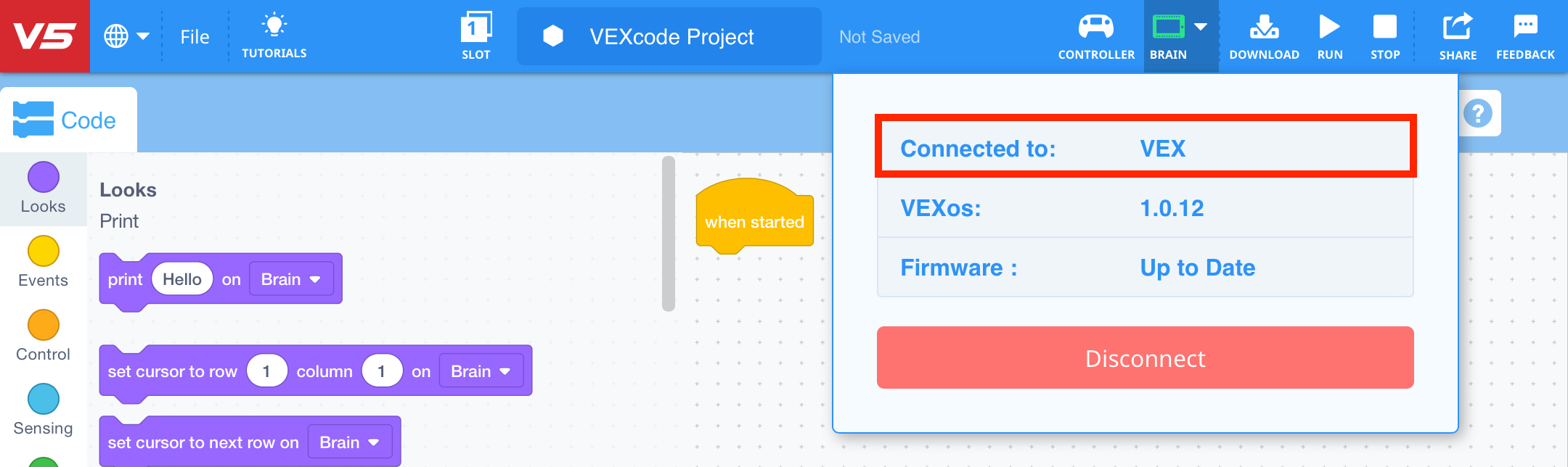

Komunikat w oknie będzie brzmieć „Połączono z:” i zawierać nazwę urządzenia V5 Brain podłączonego do urządzenia.

Schemat pokazujący sposób podłączania komponentów VEX V5 do mózgu, ilustrujący porty i połączenia niezbędne do prawidłowej konfiguracji.

Uwaga: ikona połączenia wyświetli literę „D” w prawym górnym rogu ekranu Brain, gdy robot Brain V5 zostanie podłączony do urządzenia.

Schemat ilustrujący proces łączenia się z mózgiem w systemie V5, podkreślający kluczowe komponenty i ich powiązania umożliwiające skuteczną konfigurację i integrację.

Aby rozłączyć się z Brainem, wybierz opcję „Rozłącz”.

Uwaga: jeśli wykonałeś wszystkie kroki, a połączenie nadal nie działa, sprawdź ustawienia Bluetooth w swoim urządzeniu, aby upewnić się, że jest włączone.

Uwaga dla drużyn biorących udział w zawodach: System Field Control działa tylko z radiem VEXnet. Jeśli radio zostało zmienione na Bluetooth w celach programowych, przed startem w zawodach należy je ponownie zmienić.
