Tworzenie własnych części dla VEX IQ

Tworzenie części zgodnych z VEX IQ przy użyciu technologii druku 3D

Inżynierowie i projektanci w VEX Robotics często używają technologii druku 3D do prototypowania, testowania, udoskonalania i iteracji naszych produktów przed ich wydaniem. Technologia druku 3D pozwala na szybkie przekształcenie modeli komputerowych w prototypy świata rzeczywistego. Cieszymy się, że możemy wspierać pragnienie naszej społeczności, aby dostosować i rozszerzyć doświadczenie VEX IQ poprzez użycie niestandardowych elementów drukowanych w 3D.

Aby zapewnić pozytywne wrażenia z drukowania 3D, opracowaliśmy kilka przydatnych wskazówek, które pomogą Twoim drukowanym częściom 3D prawidłowo współpracować z systemem VEX IQ.

bot druku 3d

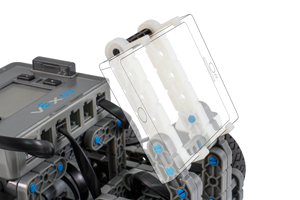

Twórz własne części kompatybilne z VEX IQ, takie jak niestandardowy stojak na telefon komórkowy, używając drukarki 3D!

Użyj prawidłowych wymiarów części

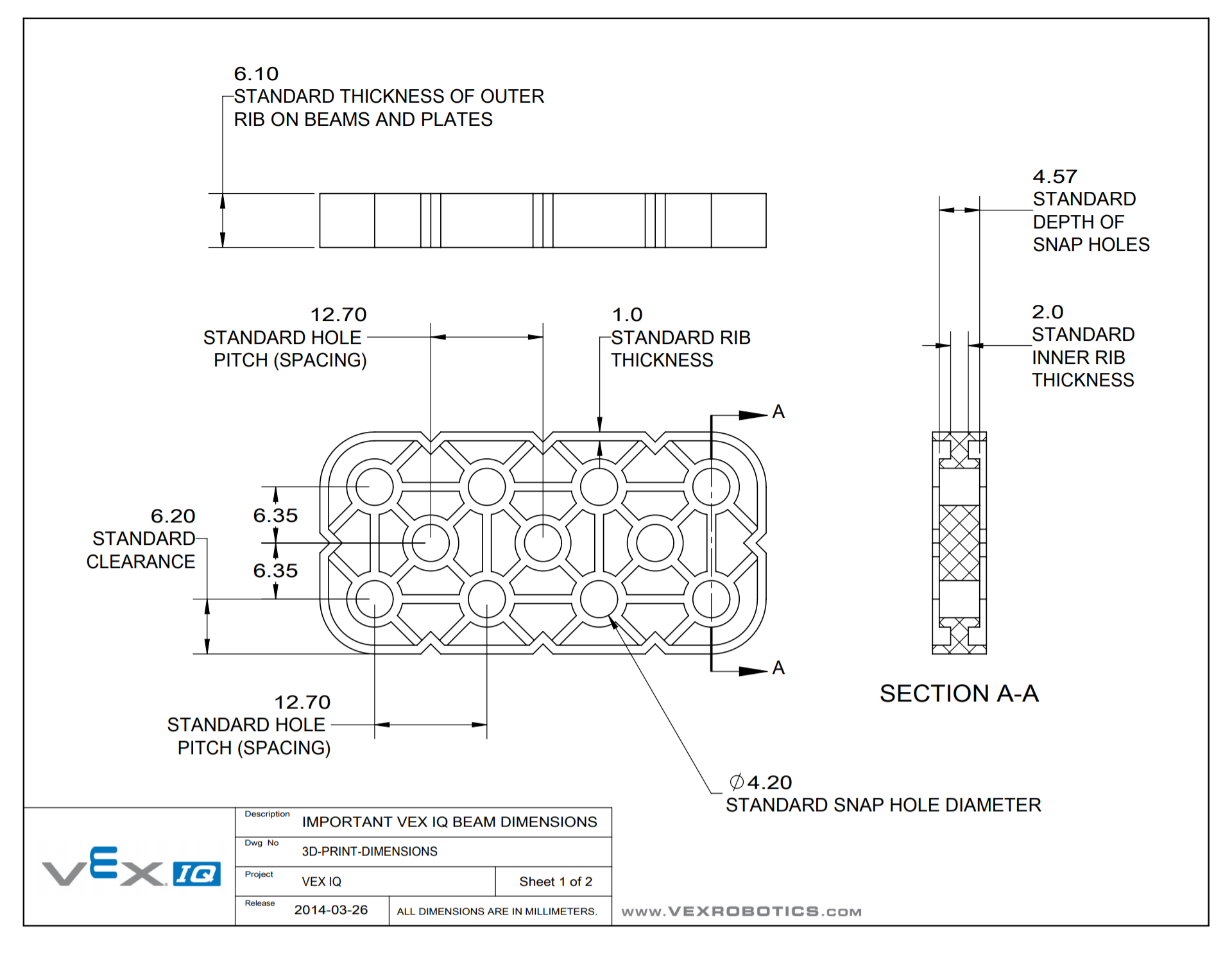

Użyj tego rysunku specyfikacji, aby zrozumieć krytyczne wymiary systemu VEX IQ.

Wszystkie części VEX IQ wykorzystują te same odstępy 12,70 mm (1/2 cala) i kwadratowy wał 3,18 mm (1/8 cala), co VEX EDR. Rysunek specyfikacji (PDF) po lewej stronie pokazuje ważne wymiary, które należy wziąć pod uwagę w przypadku belek, otworów i części które łączą się z wałami.

Należy pamiętać, że istnieje duża różnorodność typów drukarek 3D, materiałów i poziomów precyzji, i może być konieczne dostosowanie parametrów konkretnej drukarki 3D, aby spersonalizowana część osiągnęła właściwe dopasowanie do systemu VEX IQ. Jeśli twoja drukarka 3D nie jest w stanie drukować w wysokiej rozdzielczości, pomocne może być wydrukowanie otworów 4,2 mm nieco mniejszych i użycie wiertła 4,2 mm do ich oczyszczenia.

Poznaj ograniczenia technologii druku 3D

Wszystkie drukarki 3D działają nieco inaczej, więc nie zapomnij wykonać wielu wydruków testowych!

Zdecydowanie zalecamy unikanie drukowania w 3D jakichkolwiek części zawierających geometrię przyciągania, takich jak sworznie złącza, elementy dystansowe i złącza narożne. Bardzo trudno jest odtworzyć geometrię zatrzasku za pomocą druku 3D, który zapewnia zarówno niezbędną precyzję, aby uzyskać dokładne połączenie, a jednocześnie pozostaje wystarczająco trwały, aby nie pękać przy pierwszym lub drugim użyciu. Sugerujemy, aby wszystkie drukowane w 3D części kompatybilne z VEX IQ były projektowane tylko z otworami, do montażu przy użyciu istniejących wtyków złączy, wsporników i/lub złączy narożnych VEX IQ.

Druk 3d część 2

Jak zawsze, pamiętaj o przestrzeganiu wszystkich wytycznych i procedur dotyczących konkretnego modelu drukarki 3D.

Podziel się swoimi dziełami

Masz pytania dotyczące użytkowania konkretnego modelu drukarki 3D? Czy stworzyłeś fajny element kompatybilny z VEX IQ? Szukasz ciekawych pomysłów na potencjalne części do wykonania na swojej drukarce 3D? Poinformuj społeczność na Forum VEX IQ!

Drobnym drukiem

Modele VEX IQ CAD i specyfikacje drukowania 3D są udostępniane bezpłatnie do użytku osobistego i edukacyjnego. Komercyjne wykorzystanie części VEX IQ wydrukowanych w 3D jest surowo zabronione. Używanie niestandardowych komponentów w projekcie robota VEX IQ może potencjalnie spowodować nieoczekiwane zachowanie, za które firma VEX Robotics nie ponosi odpowiedzialności. Części stworzone przy użyciu technologii druku 3D nie kwalifikują się do wykorzystania w VEX IQ Challenge.
