Konfigurowanie 2-silnikowego układu napędowego (bez żyroskopu) w VEXcode Pro V5

The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

Rozpoczynając programowanie za pomocą VEXcode Pro V5, polecenia Jedź i Skręć nie pojawią się w Zestawie Poleceń, dopóki nie zostanie skonfigurowany układ napędowy.

W każdym projekcie można skonfigurować tylko jeden układ napędowy.

Jeśli konfigurujesz układ napędowy z czujnikiem żyroskopowym, kliknij tutaj


Dodanie układu napędowego

Schemat ilustrujący konfigurację robota dla kategorii V5, pokazujący różne komponenty i ich połączenia, w tym silniki, czujniki i elementy konstrukcyjne.

Aby skonfigurować układ napędowy, wybierz przycisk Konfiguracja robota, aby otworzyć okno Konfiguracja robota. Aby móc korzystać z okna Konfiguracja robota, projekt musi być otwarty.

Schemat ilustrujący konfigurację robota dla kategorii V5, pokazujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

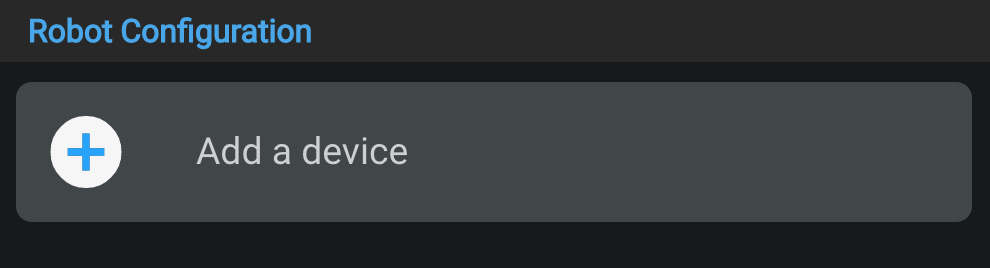

Wybierz „Dodaj urządzenie”.

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

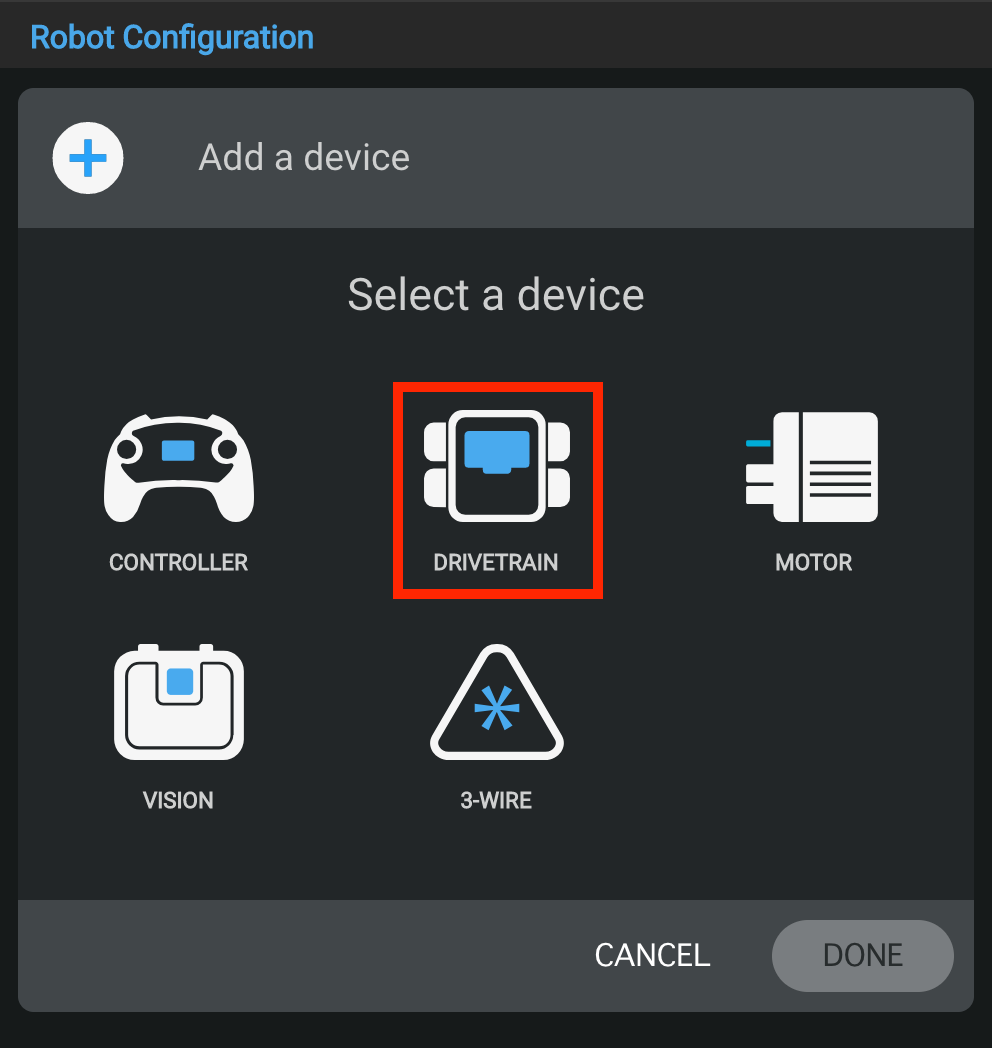

Wybierz „Układ napędowy”.

Schemat ilustrujący konfigurację robota dla wersji V5, prezentujący różne komponenty i ich rozmieszczenie w systemie, istotne z punktu widzenia sekcji Opis kategorii V5.

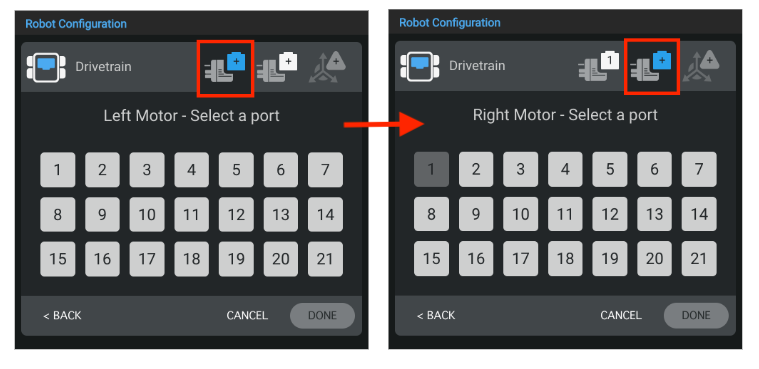

Wybierz, do którego portu podłączony jest lewy i prawy silnik w VEX V5 Brain. Porty, które są już skonfigurowane dla innych urządzeń, będą niedostępne.

Schemat ilustrujący konfigurację robota dla wersji V5, pokazujący główne komponenty i ich rozmieszczenie w systemie.

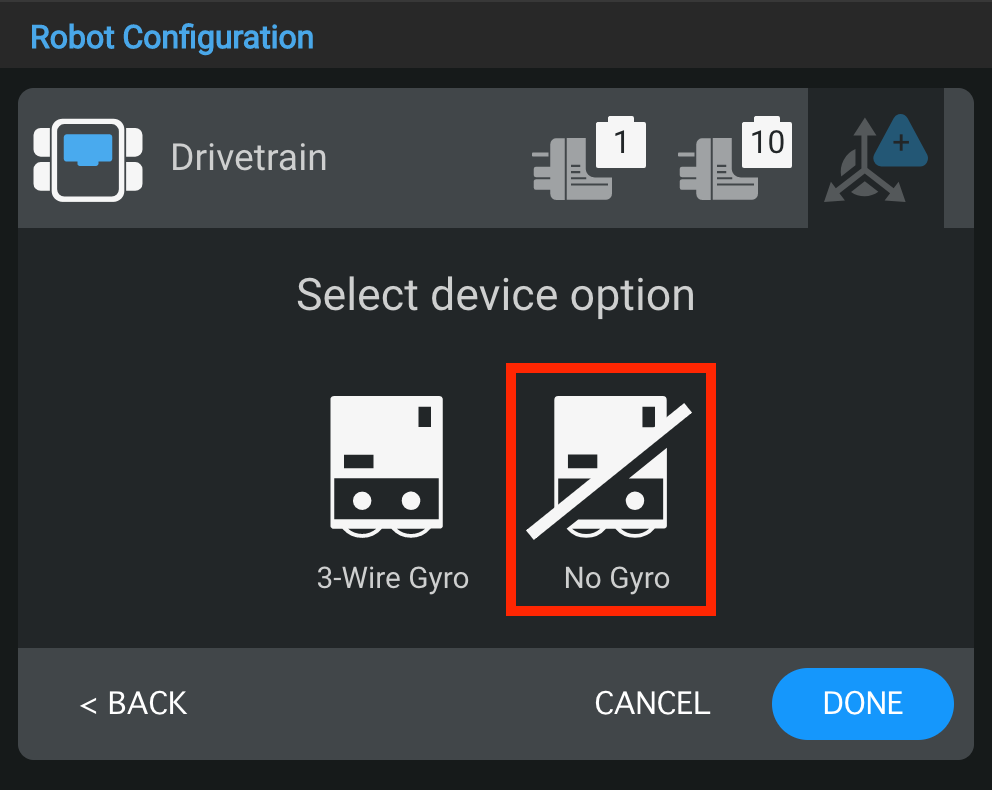

Wybierz „No Gyro”, aby wyłączyć żyroskop.

Schemat ilustrujący konfigurację robota dla kategorii V5, prezentujący różne komponenty i ich rozmieszczenie w systemie robota.

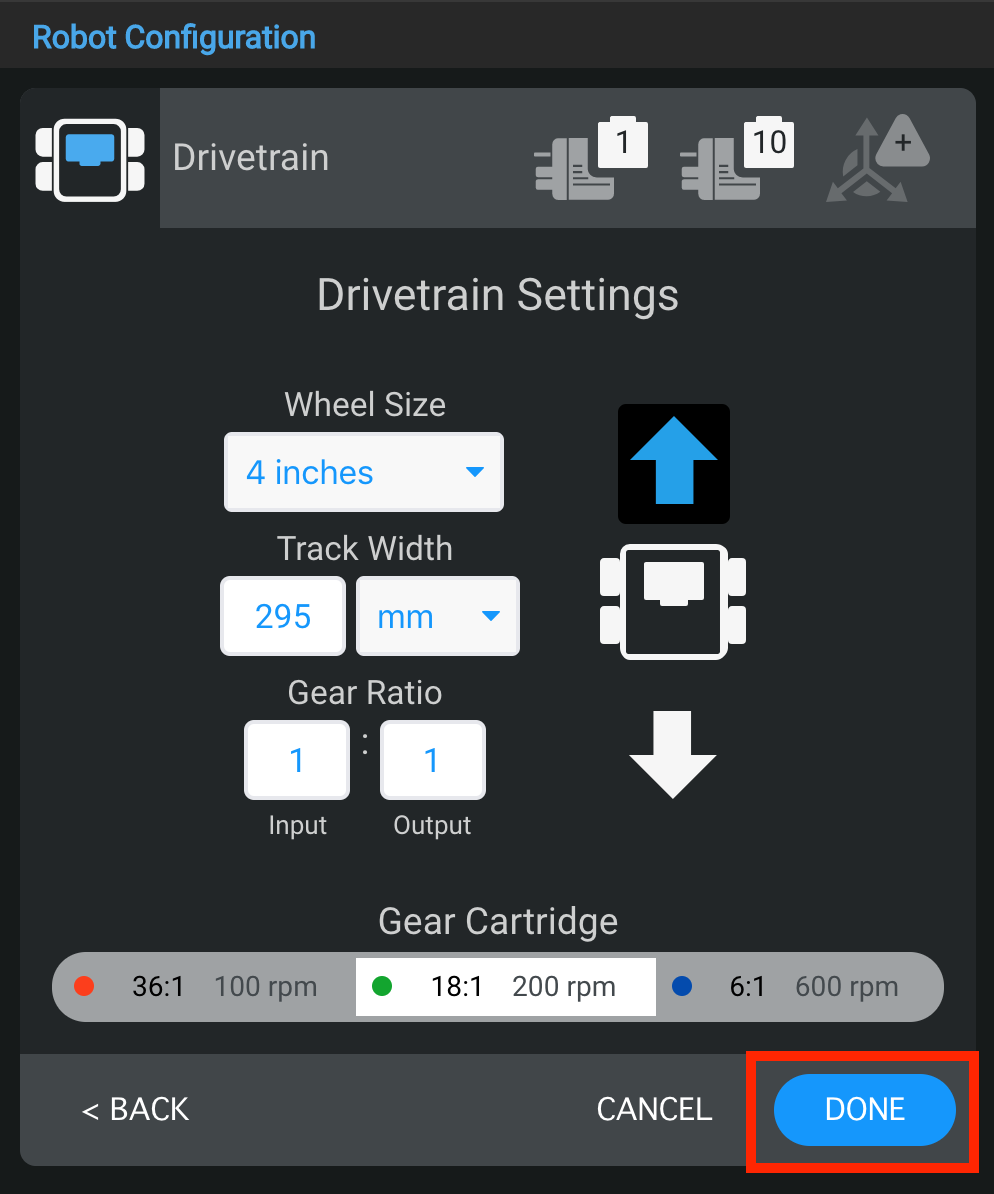

Po skonfigurowaniu układu napędowego wybierz „Gotowe”, aby przesłać urządzenie do konfiguracji, lub „Anuluj”, aby wrócić do okna Konfiguracja robota.

Uwaga: Wybranie „Anuluj” spowoduje cofnięcie wszelkich zmian dokonanych w urządzeniu i nie będzie częścią konfiguracji.

Uwaga: Jeśli nie konfigurujesz układu napędowego dla Clawbota lub Speedbota VEX V5, zobacz dodatkowe opcje poniżej.


Zmiana numerów portów układu napędowego

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich połączenia, istotne dla opisu kategorii V5 w sekcji Konfiguracja robota.

Możesz zmienić numer portu lewego lub prawego silnika w układzie napędowym, wybierając ikonę wtyczki urządzenia w prawym górnym rogu okna Ustawienia układu napędowego.

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

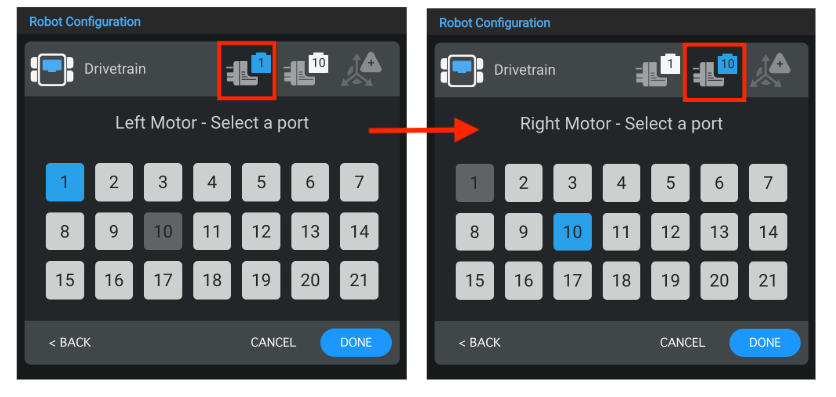

Wybierz inny port w oknie Wybór portu, a numer portu zmieni kolor na niebieski. Następnie wybierz „Gotowe”, aby przesłać zmianę.


Zmiana rozmiaru kół układu napędowego

Schemat ilustrujący konfigurację robota dla wersji V5, prezentujący różne komponenty i ich połączenia, istotne z punktu widzenia opisu kategorii V5.

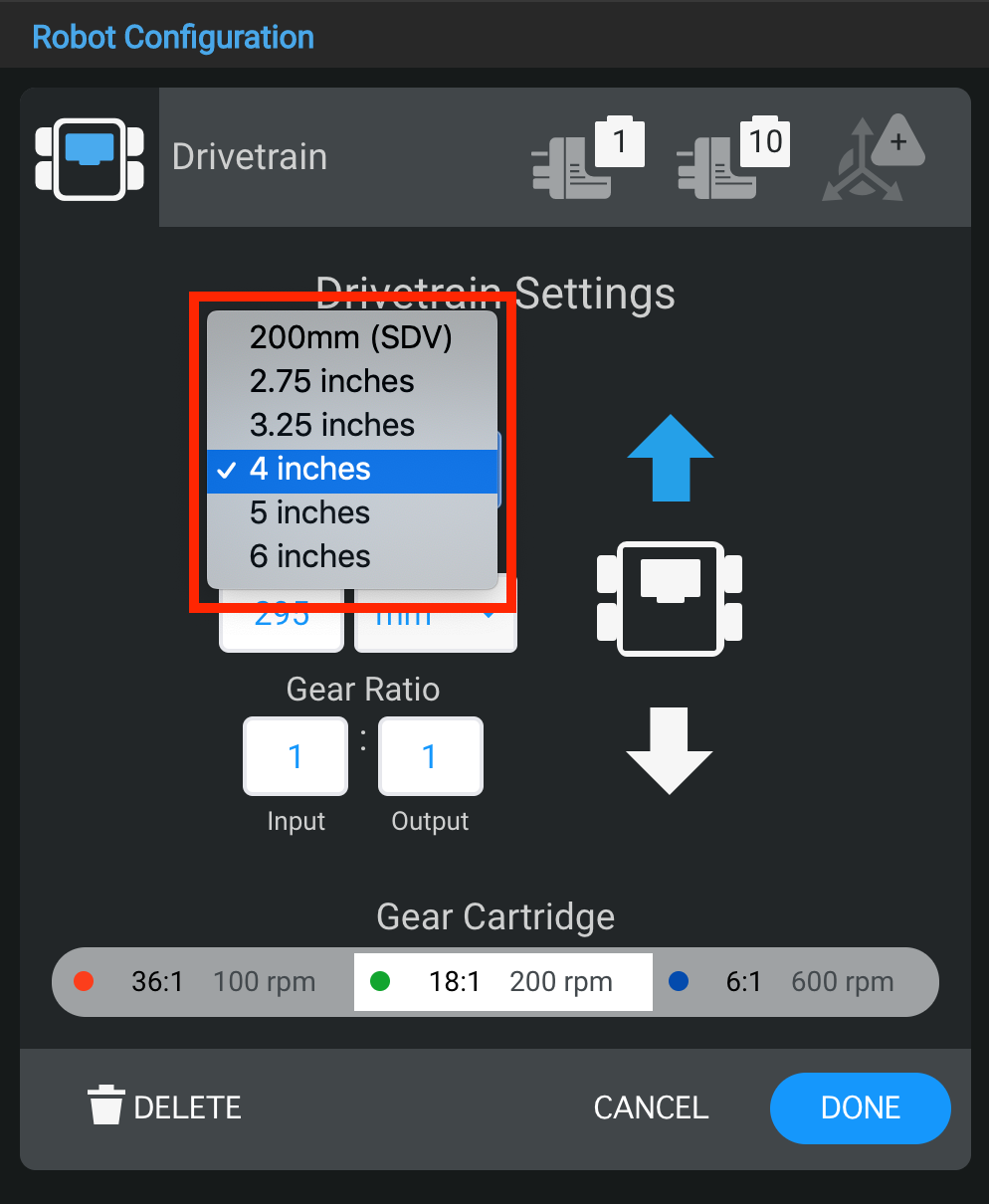

Możesz zmienić rozmiar kół układu napędowego, wybierając menu rozwijane w sekcji „Rozmiar koła”.

Uwaga: Wartości domyślne dotyczą Clawbota i Speedbota VEX V5. Jeśli używasz Clawbota lub Speedbota, nie musisz zmieniać wartości.


Zmiana rozstawu kół układu napędowego

Schemat ilustrujący konfigurację robota V5, zawierający opisane komponenty, takie jak silniki, czujniki i elementy konstrukcyjne, ułatwiający zrozumienie konfiguracji i funkcjonalności robota.

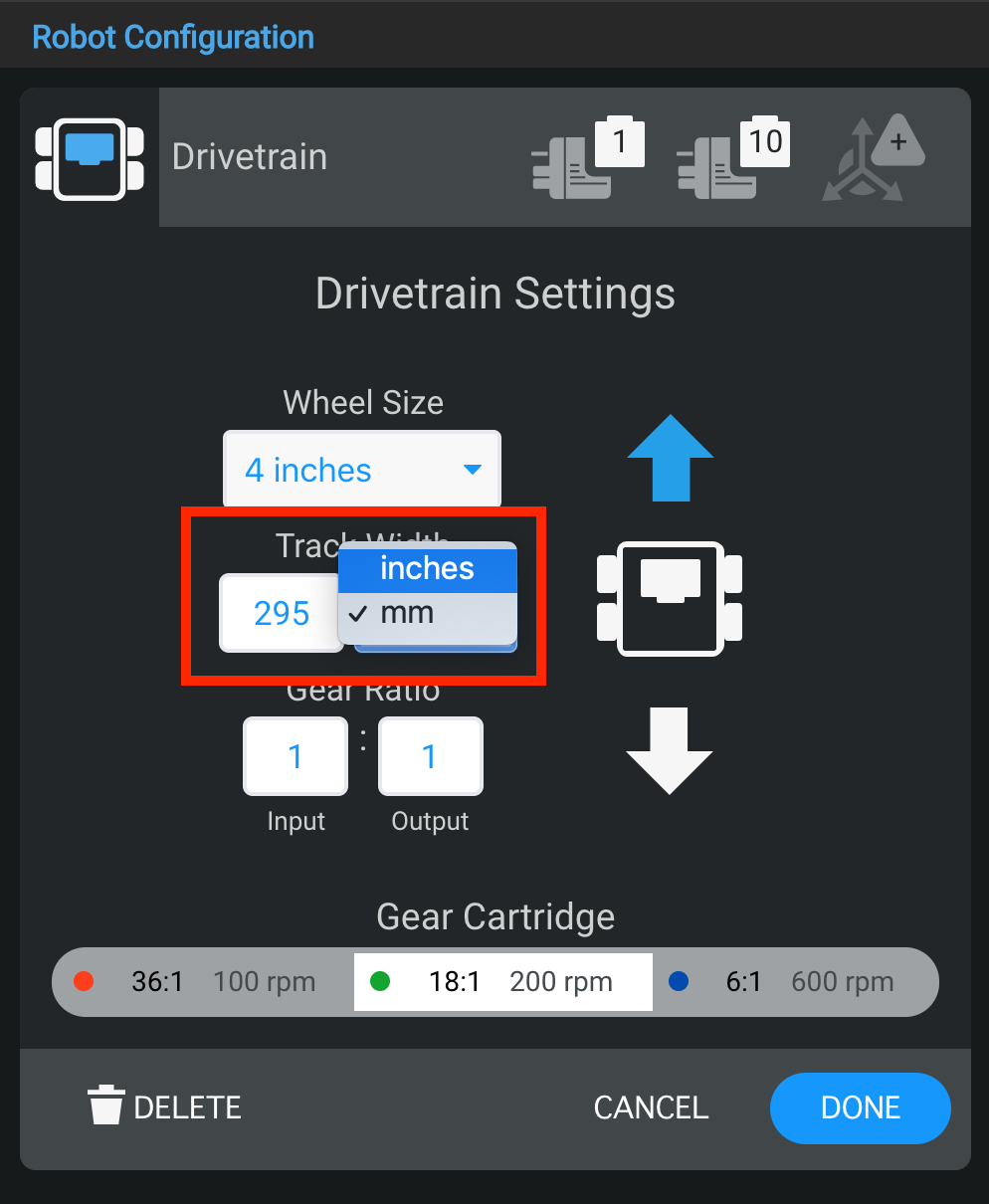

Rozmiar rozstawu kół układu napędowego można zmienić, wprowadzając wartości w polu liczbowym i wybierając menu rozwijane w obszarze „Szerokość rozstawu kół”. Rozstaw kół to pomiar pomiędzy środkiem lewego przedniego koła a środkiem prawego przedniego koła.

Uwaga: Wartości domyślne dotyczą Clawbota i Speedbota VEX V5. Jeśli używasz Clawbota lub Speedbota, nie musisz zmieniać wartości.


Zmiana przełożenia układu napędowego

Schemat ilustrujący konfigurację robota V5, prezentujący kluczowe komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

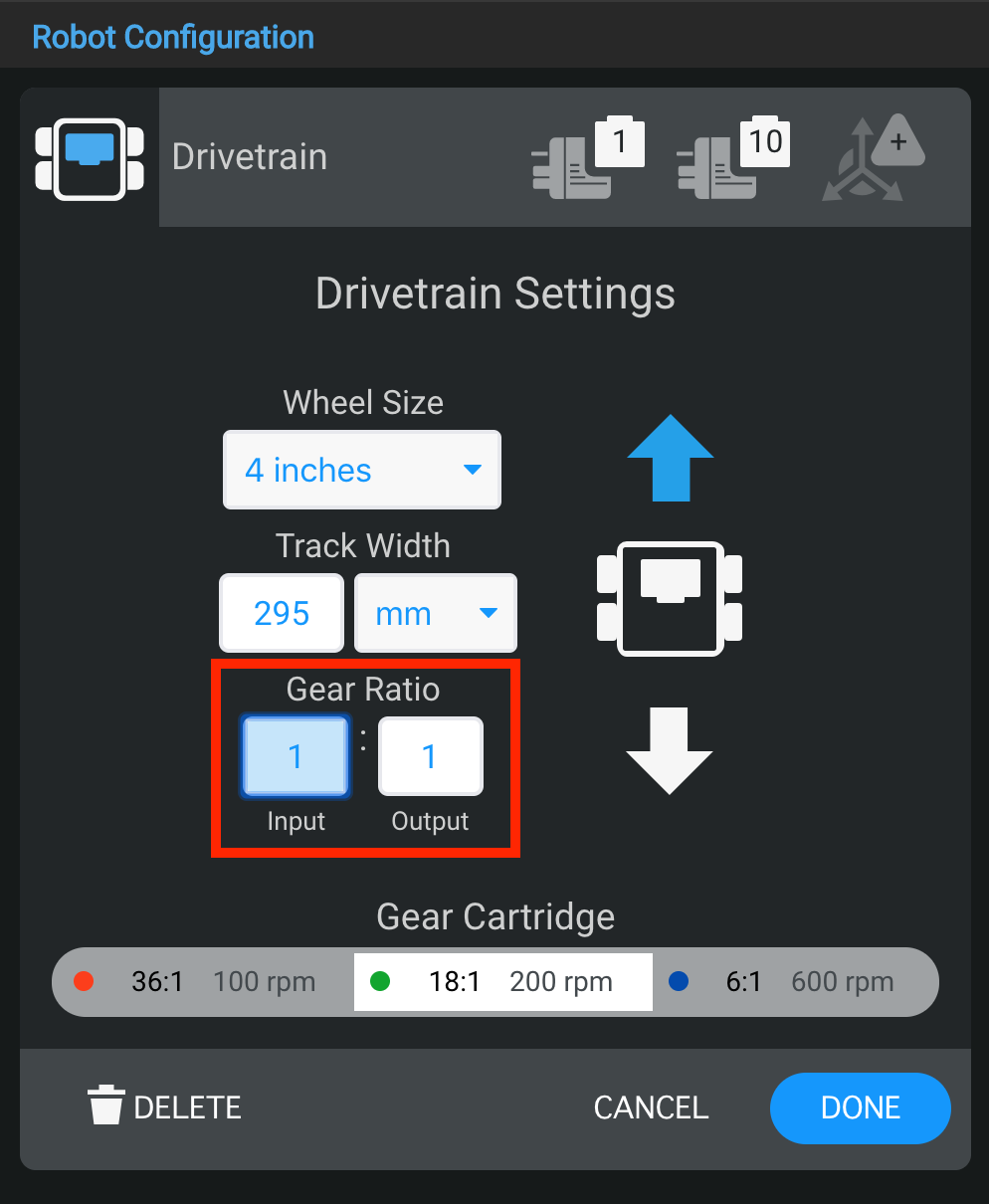

Możesz zmienić przełożenie układu napędowego, wprowadzając wartości w polach „Wejście” i „Wyjście”.

Uwaga: Wartości domyślne dotyczą Clawbota i Speedbota VEX V5. Jeśli używasz Clawbota lub Speedbota, nie musisz zmieniać wartości.


Odwracanie układu napędowego

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w strukturze robota, istotne z punktu widzenia opisu kategorii V5.

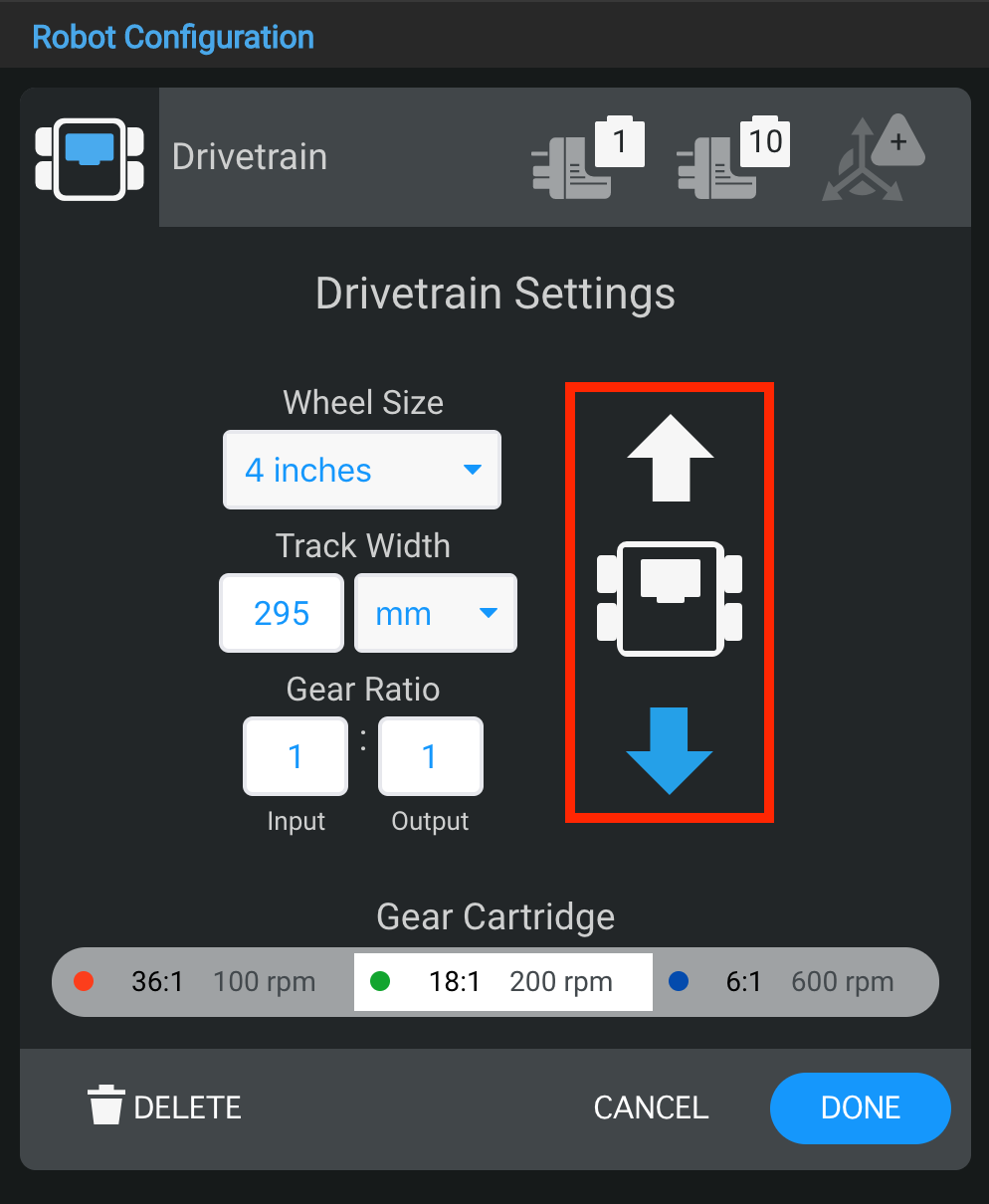

Okno Ustawienia układu napędowego umożliwia także odwrócenie kierunku układu napędowego.


Usuwanie układu napędowego

Schemat ilustrujący konfigurację robota dla kategorii V5, prezentujący różne komponenty i ich rozmieszczenie w systemie.

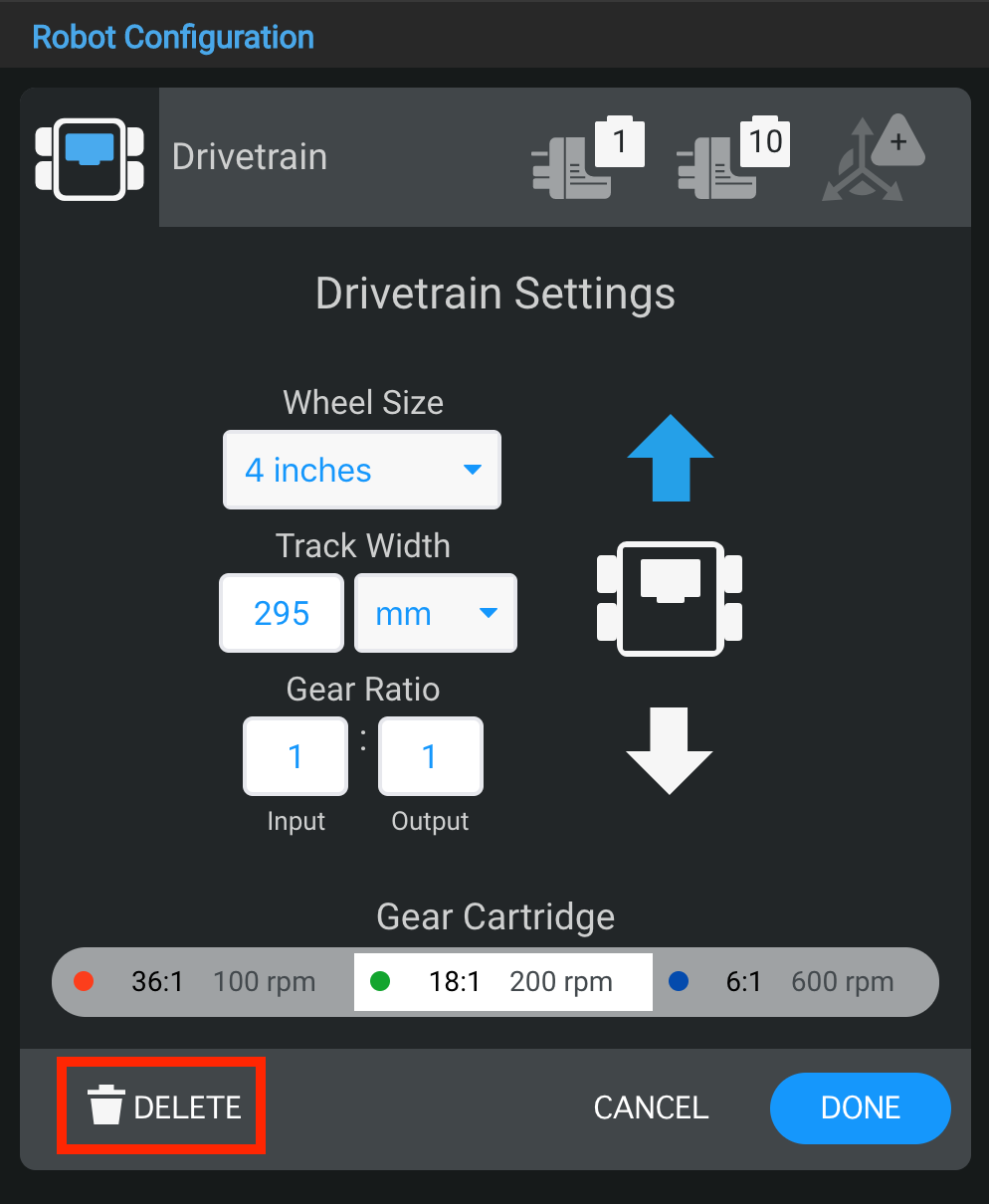

Układ napędowy można również usunąć, wybierając opcję „Usuń” w dolnej części okna.


Wymiana wkładu przekładni

Schemat ilustrujący konfigurację robota dla opisu kategorii V5, prezentujący różne komponenty i ich rozmieszczenie w systemie VEX Robotics.

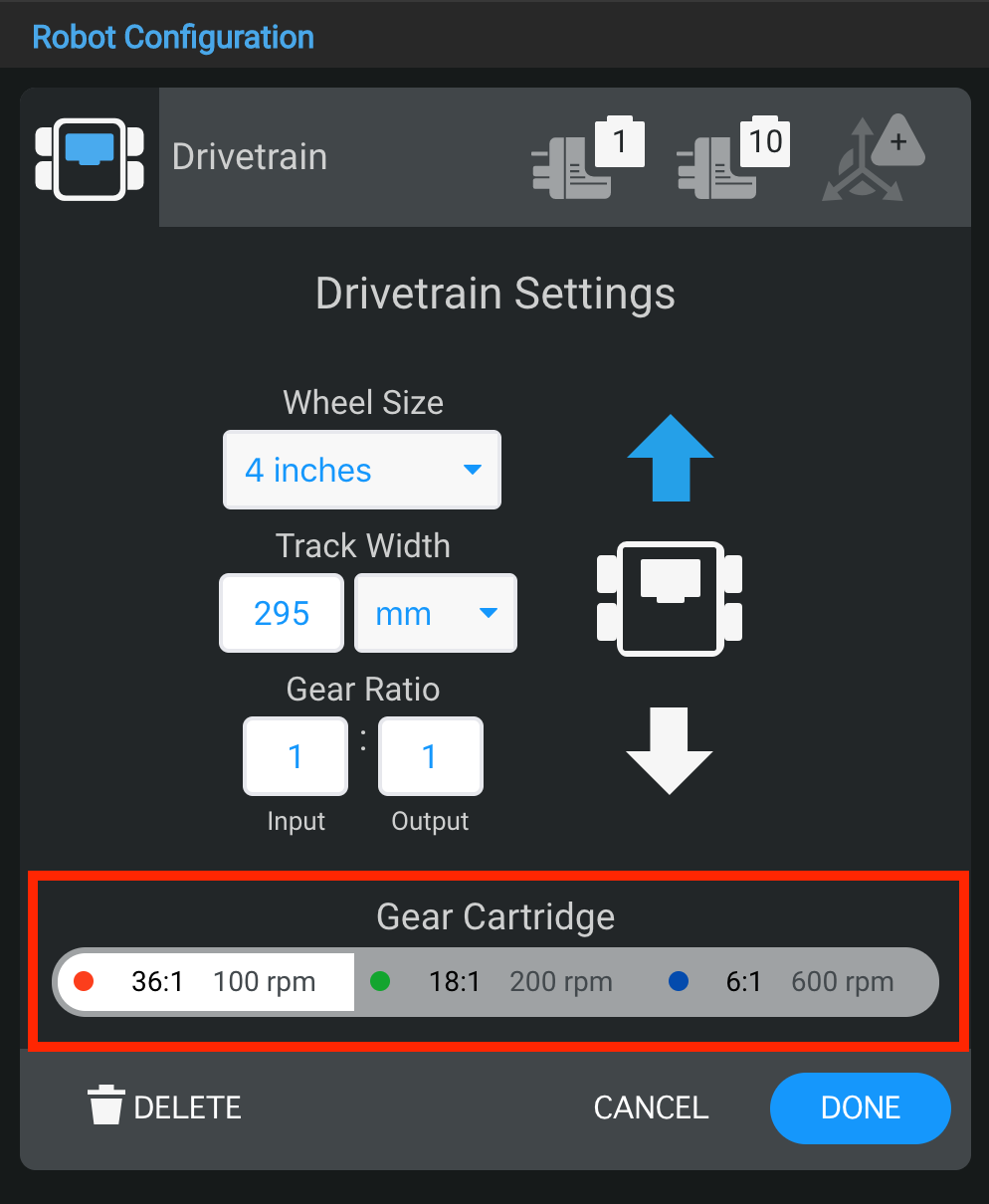

Okno Ustawienia układu napędowego umożliwia także wymianę wkładu przekładni.

For more information, help, and tips, check out the many resources at VEX Professional Development Plus
