Montaż własnych inteligentnych kabli V5 o niestandardowej długości zapewnia dużą elastyczność w zakresie lokalizacji czujników i/lub silników, a także pozwala na efektywne zarządzanie kablami.

Wymagane materiały

Materiały wymagane do montażu inteligentnych kabli V5 o niestandardowej długości obejmują:

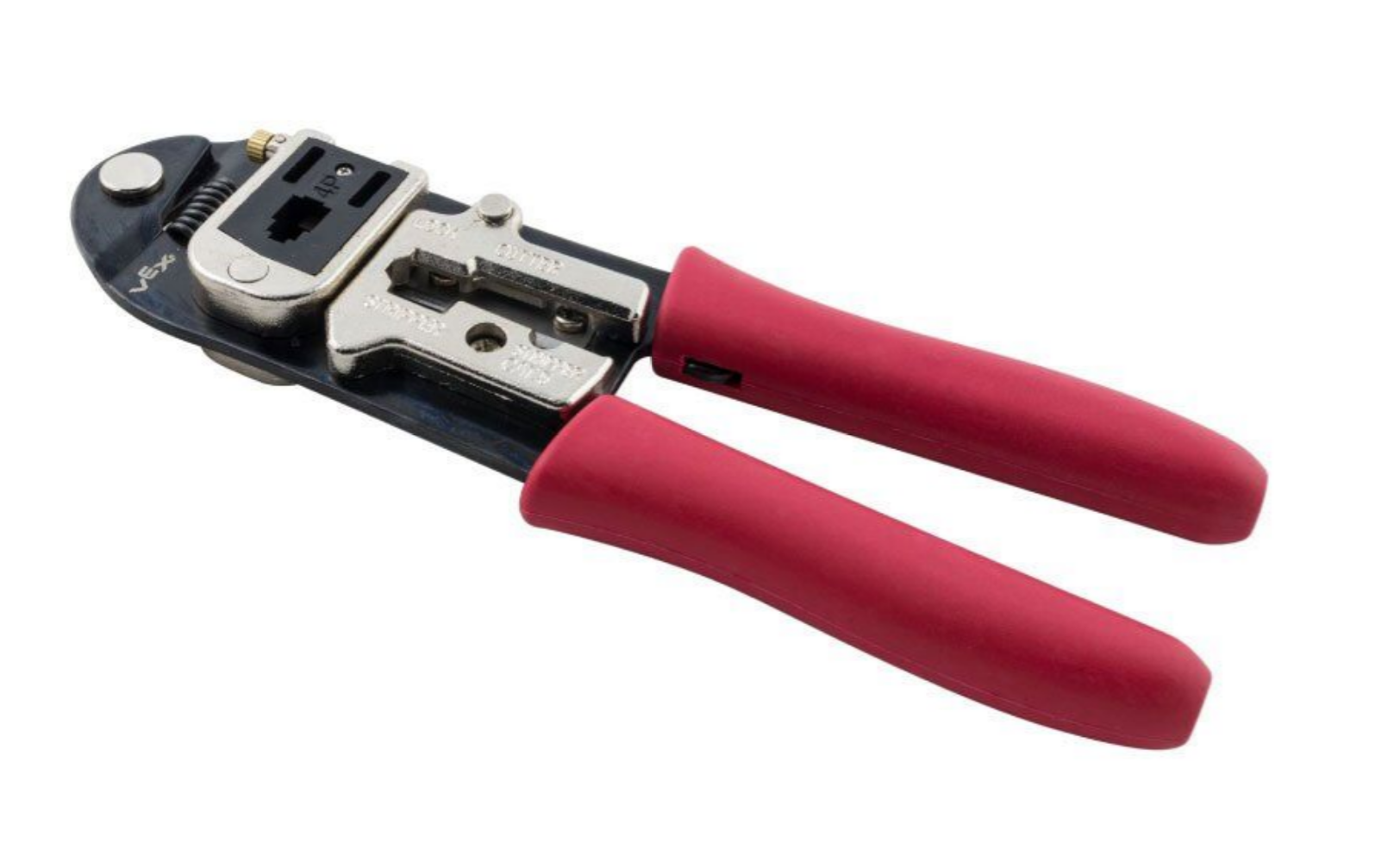

Narzędzie do zaciskania kabli V5 Smart.

Inteligentne narzędzie do zaciskania kabli V5 (276-5773)

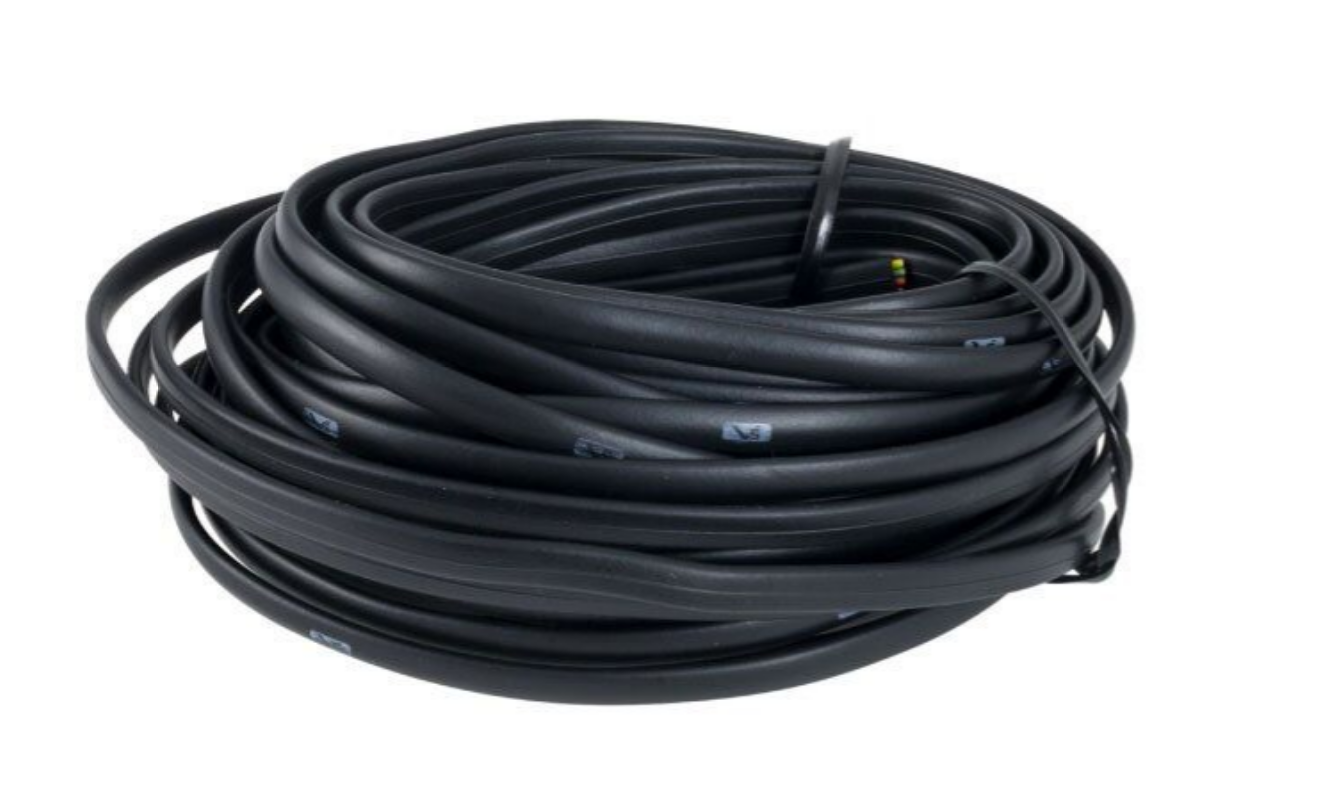

Część zapasowa kabla V5 Smart Cable Stock.

Zapas kablowy V5 Smart (276-5774)

Elementy złącza kablowego V5 Smart Cable Connector.

Inteligentne złącza kablowe V5 (276-5775)

Ikona znacznika w formie kreskówek.

Marker lub inny przedmiot do pisania używany do oznaczania miejsca cięcia na kablu.

Uwaga: Niektóre ciągi są przydatne, ale nie są wymagane.

Pomiar i cięcie inteligentnego kabla V5

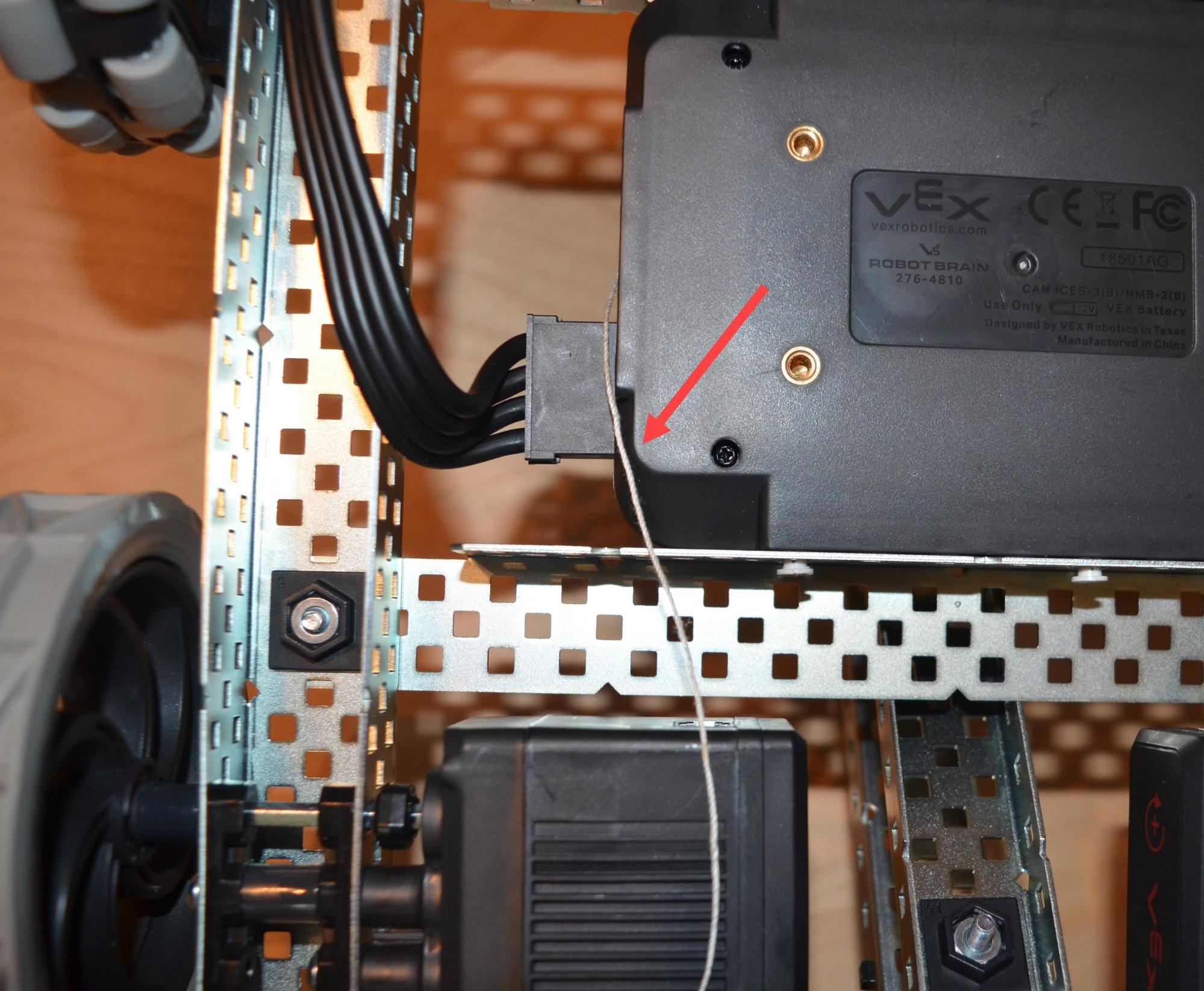

Do pomiaru odległości między dwoma inteligentnymi portami użyto sznurka, ponieważ praca ze sznurkiem jest łatwiejsza niż z samym kablem.

Ułóż kabel Smart V5 pomiędzy portem Smart Port w urządzeniu V5 Brain a portem Smart Port w urządzeniu.

Kabel może być sztywny i trudny do ułożenia. Jeśli tak, opcją jest użycie kawałka sznurka do zmierzenia odległości między dwoma inteligentnymi portami.

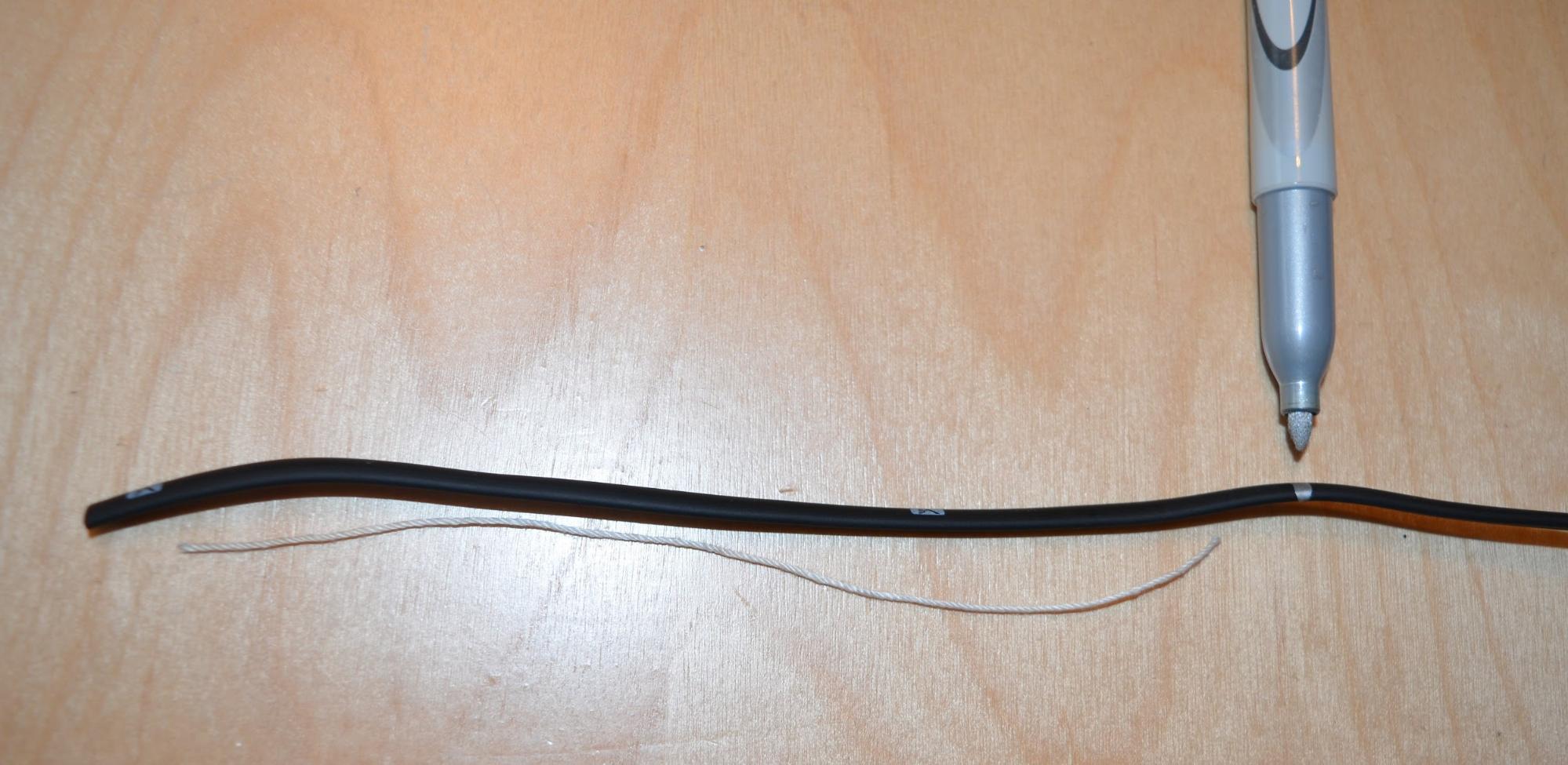

Obok kawałka kabla umieszcza się odcięty kawałek sznurka, a następnie za pomocą markera przenosi się wymiary sznurka na sam kabel. Po obu stronach pozostawiono około pół cala przestrzeni na złącza.

Po zmierzeniu długości kabla pozostaw trochę dodatkowej przestrzeni na każdym końcu na złącza. Następnie za pomocą markera lub innego przyrządu do pisania zaznacz na kablu miejsce, w którym należy go przeciąć.

Inną opcją jest przycięcie kawałka sznurka na wymaganą długość, jaką powinien mieć kabel. Następnie umieść sznurek obok kabla, aby zmierzyć odległość, pozostawiając trochę nadmiaru na każdym końcu na złącza przed zaznaczeniem miejsca cięcia.

Narzędzie do zaciskania kabli V5 Smart pokazano z wyróżnionym sworzniem blokującym.

Jeśli narzędzie do zaciskania jest zablokowane, ściśnij uchwyty razem lub pociągnij za sworzeń blokujący.

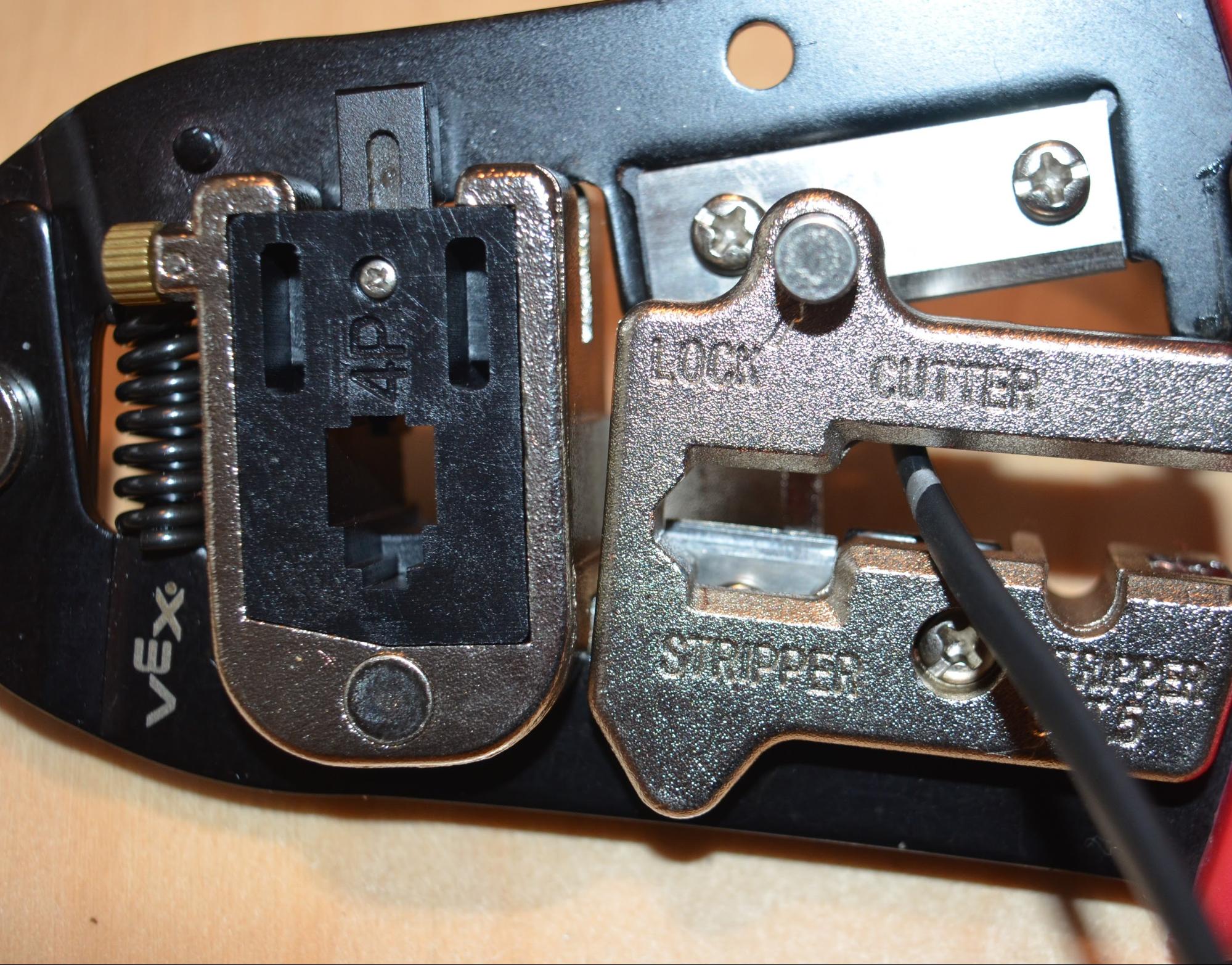

Kabel V5 umieszcza się w sekcji tnącej narzędzia zaciskającego do oznaczonej długości kabla. Po umieszczeniu kabla na miejscu można ścisnąć uchwyty, aby przeciąć kabel.

Włóż kabel o żądanej długości do części obcinającej narzędzia i wyrównaj kabel tak, aby cięcie było proste. Ściśnij uchwyty, aż kabel zostanie przecięty na całej długości.

Ściągnięcie końcówek czarnej obudowy z kabla V5 Smart Cable

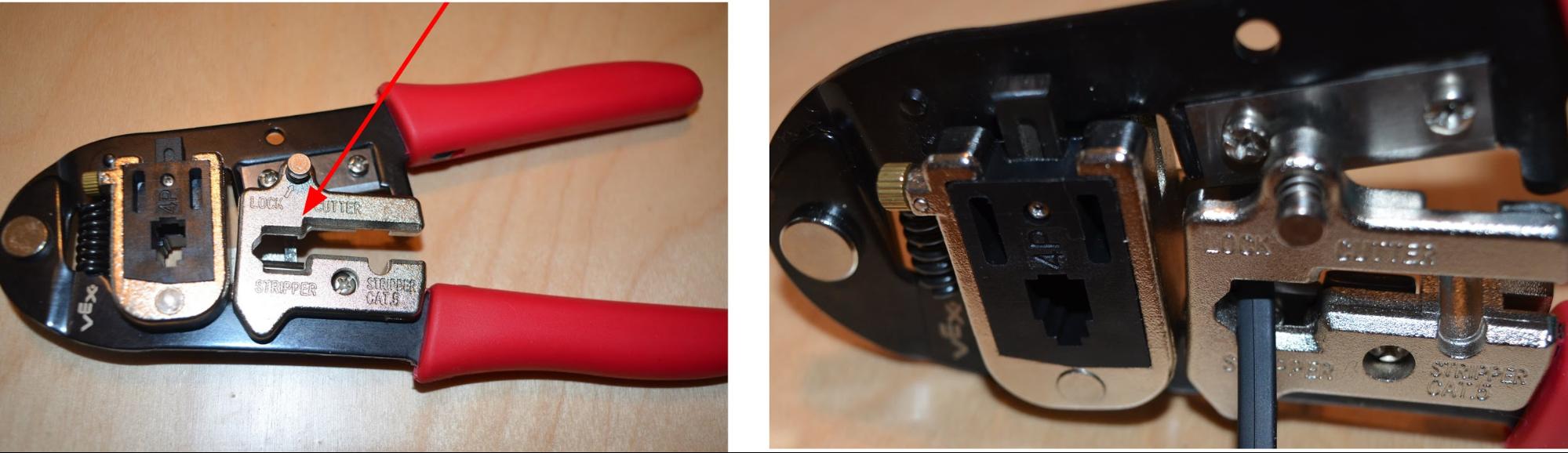

Dwa obrazy obok siebie. Po lewej stronie pokazano część ściągającą izolacji narzędzia zaciskającego, a strzałka wskazuje jej lokalizację. Na zdjęciu po prawej stronie widać jeden koniec kabla umieszczony w sekcji ściągającej izolacji narzędzia zaciskającego. Po umieszczeniu kabla na miejscu można ścisnąć uchwyty, aby zdjąć izolację z końca kabla.

Włóż jeden koniec kabla do części narzędzia do ściągania izolacji. Upewnij się, że wkładasz kabel po właściwej stronie narzędzia do zaciskania.

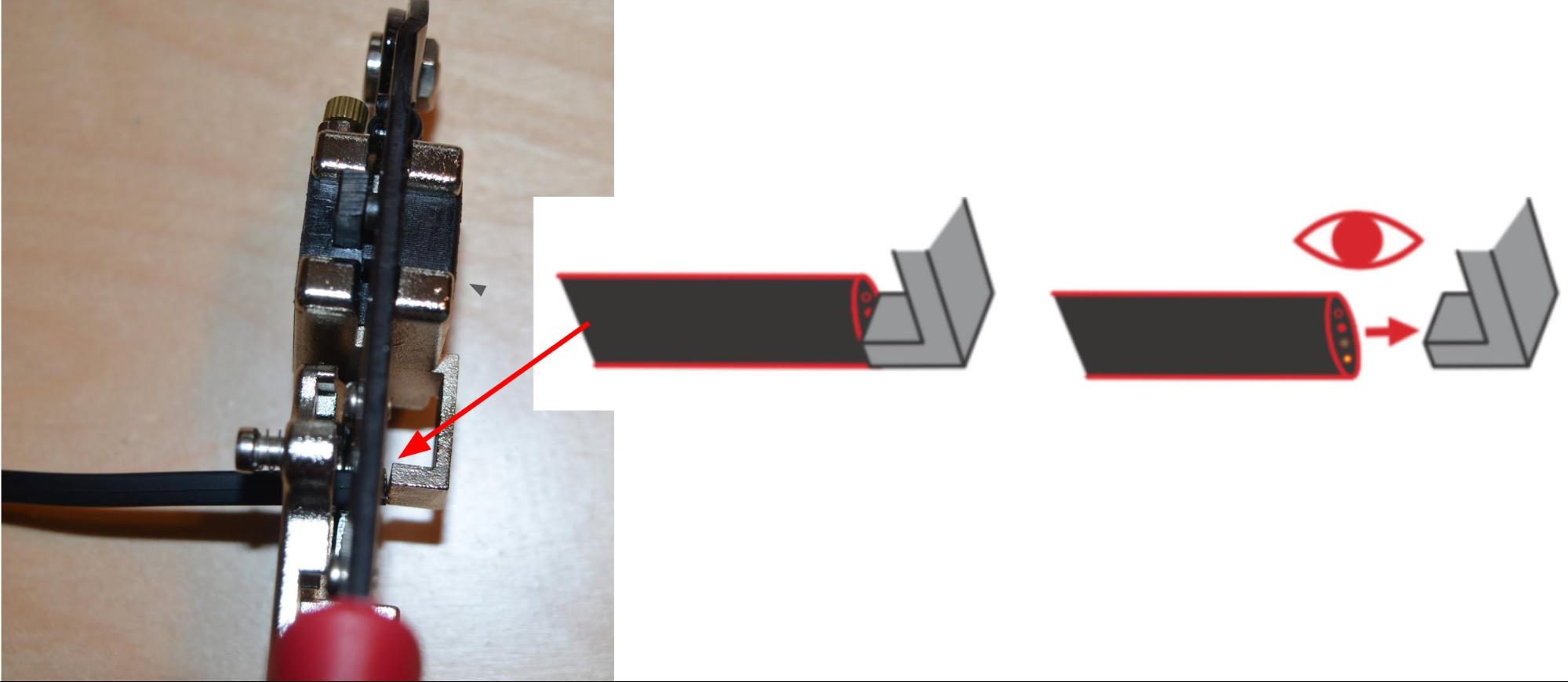

Widok z góry na jeden koniec kabla, z którego zdejmuje się izolację za pomocą zaciskarki, co pomaga zwizualizować konfigurację. Koniec kabla powinien być umieszczony równo z ogranicznikiem głębokości znajdującym się z tyłu narzędzia i powinien go dotykać. Diagram wskazuje, że użytkownik powinien zwrócić szczególną uwagę na to, aby kabel był równo z końcem ogranicznika głębokości.

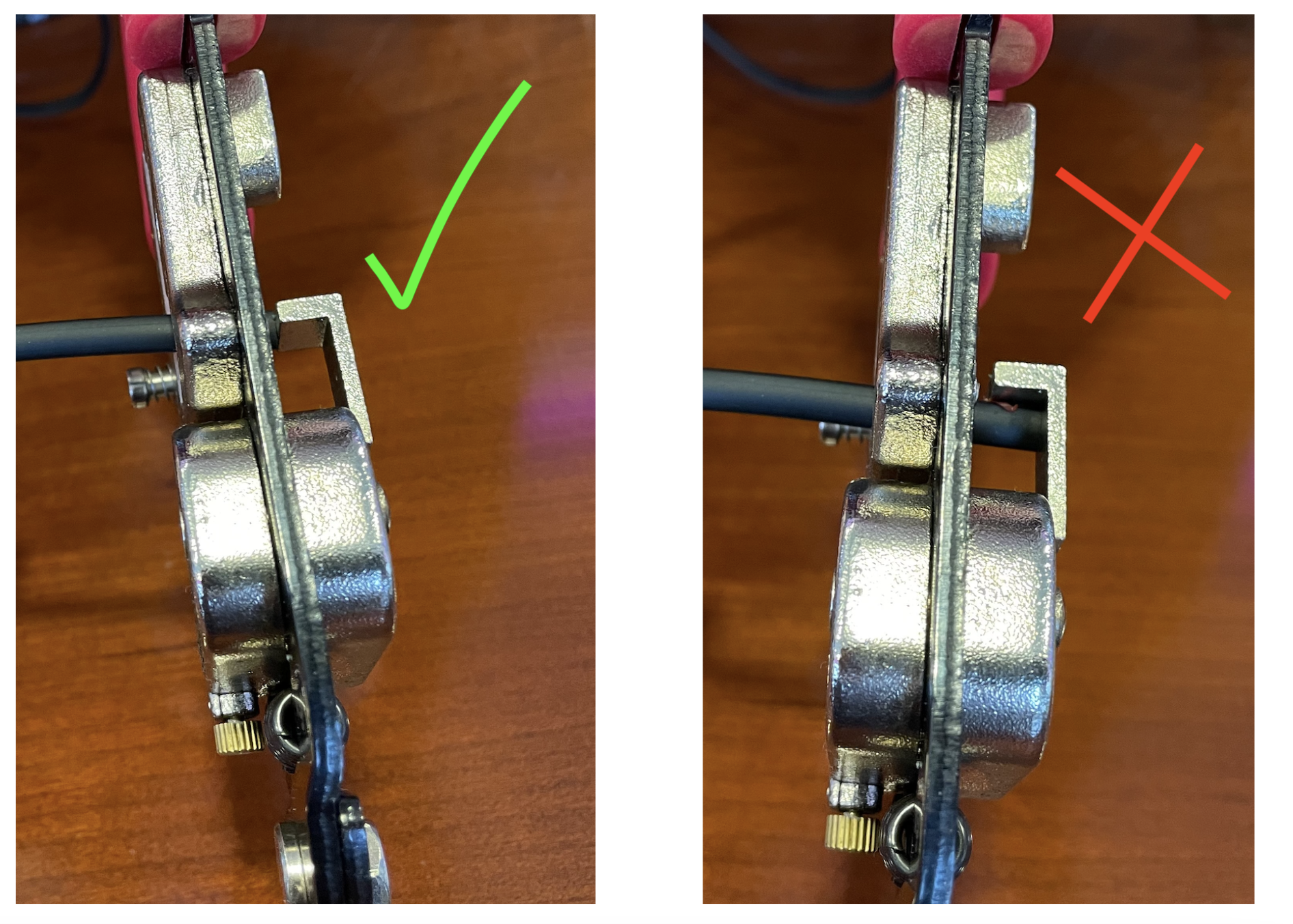

Dwa widoki z góry na jeden koniec kabla, z którego zdejmuje się izolację za pomocą zaciskarki. Po lewej stronie znajduje się znacznik, który pokazuje, że kabel jest na równi z końcem ogranicznika głębokości, a nie jest całkowicie cofnięty. Po prawej stronie znajduje się znak X pokazujący, że kabel jest przepychany poza koniec ogranicznika głębokości.

Wyrównaj kabel tak, aby zrównał się z końcem ogranicznika głębokości z tyłu narzędzia.

Czy a nie wsuń kabel całkowicie do tyłu. Pamiętaj, aby zatrzymać się przy korku, w przeciwnym razie usuniesz za dużo osłonki.

Po włożeniu kabla i doprowadzeniu go do ogranicznika ściśnij razem uchwyty narzędzia.

Pomocne może być poruszanie kablem, gdy uchwyty są wciśnięte. Pomoże to poluzować czarną obudowę.

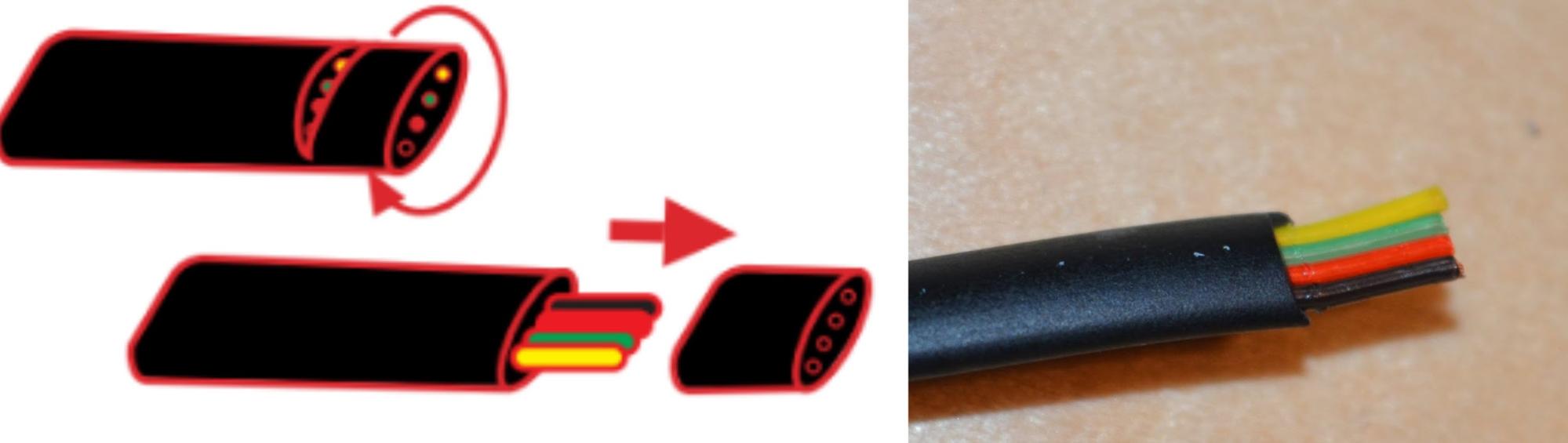

Na schemacie pokazano kabel, którego koniec został niemal całkowicie pozbawiony izolacji, a następnie strzałkę wskazującą, że można pociągnąć za odsłoniętą obudowę, aby ją usunąć. Po prawej stronie widać kabel, którego jeden koniec został prawidłowo pozbawiony izolacji.

Delikatnie przesuwaj zewnętrzną czarną obudowę w tę i z powrotem, aż się poluzuje i będzie można ją zdjąć.

Uważaj, aby nie wyciągnąć dalej wewnętrznych przewodów podczas zdejmowania czarnej obudowy.

Powtórz poprzednie dwa kroki dla drugiej strony kabla.

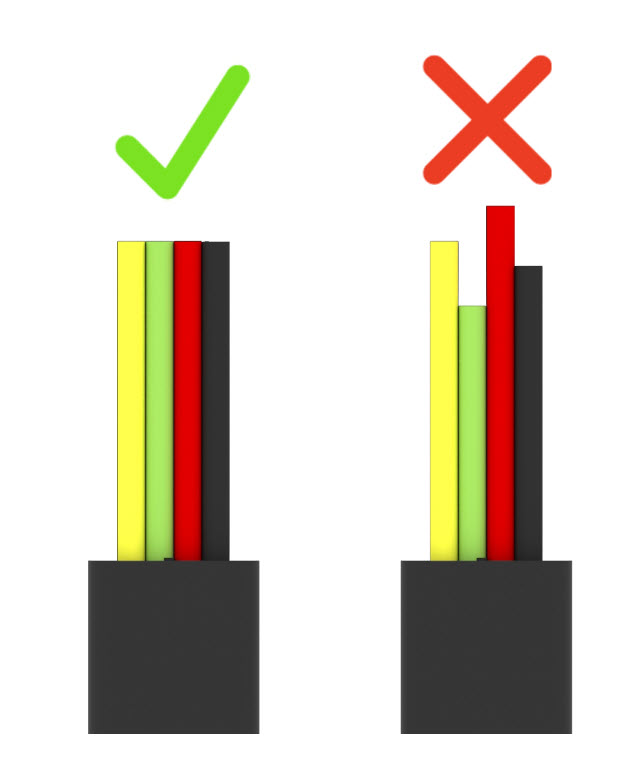

Diagram pokazujący, że w kablu prawidłowo zdjętą izolację przewody będą miały jednakową długość, a w kablu nieprawidłowo zdjętą izolację przewody będą miały nierówne kolory.

Po przecięciu obu stron kabla upewnij się, że wszystkie kolorowe przewody są wyrównane.

Prawidłowe ustawienie złączy

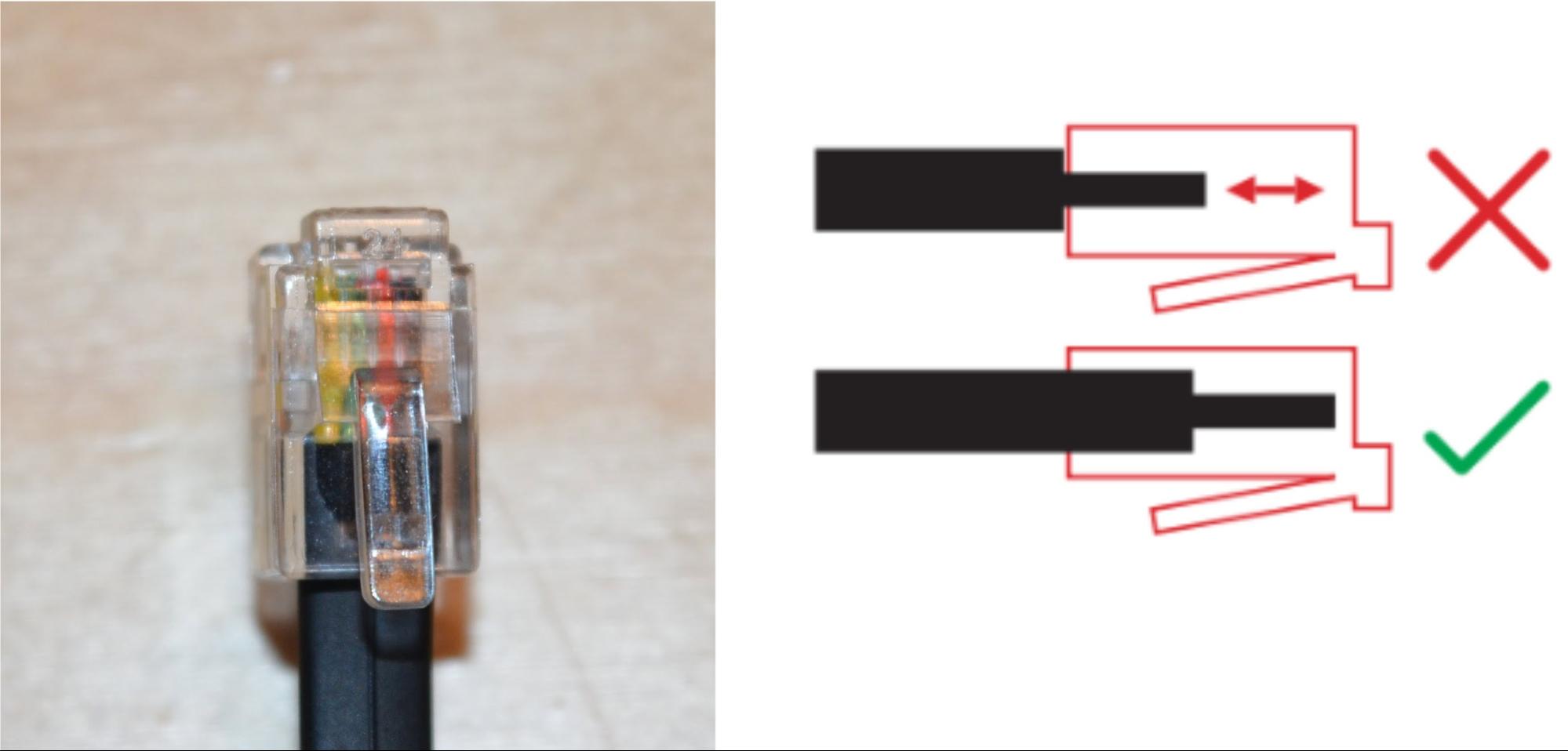

Zbliżenie na złącze kablowe przymocowane do końca kabla ze zdjętą izolacją. Diagram po prawej stronie pokazuje, że nieprawidłowo podłączony złącze kablowe będzie miało przerwę między kolorowymi przewodami a końcem złącza, podczas gdy prawidłowo podłączony złącze kablowe będzie miało kolorowe przewody, które będą równo z końcem złącza.

Włóż całkowicie jeden koniec kabla do złącza kabla. Upewnij się, że wszystkie cztery przewody (żółty, zielony, czerwony i czarny) sięgają końca złącza.

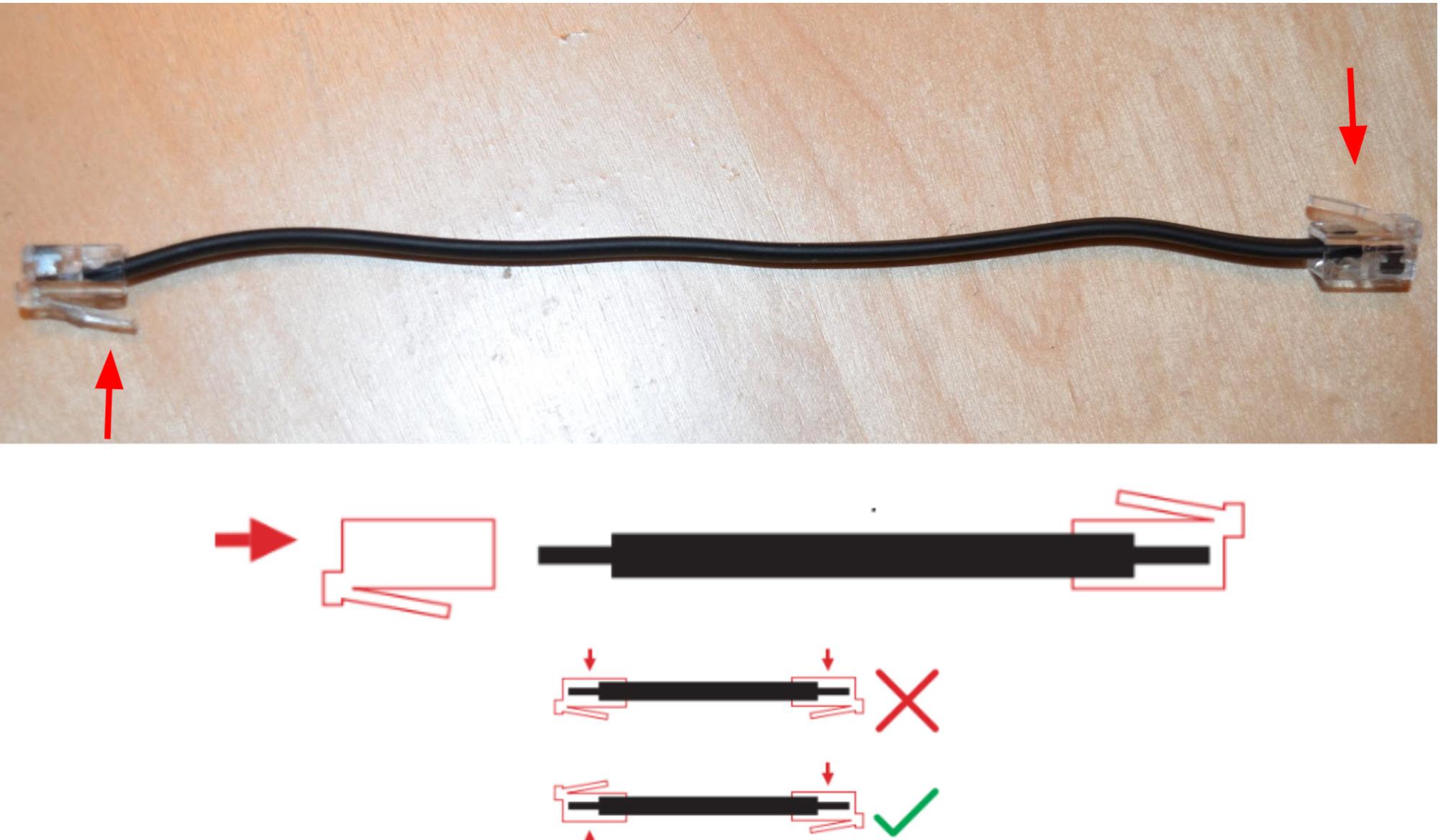

Kabel zakończony złączem na jednym z końców kładzie się na stole. Kabel należy ułożyć prosto i nie skręcić, a złącza kabla pokazano tak, aby były skierowane w przeciwnych kierunkach. Poniższy schemat pokazuje, że w prawidłowym kablu złącza kablowe będą skierowane naprzeciw siebie, natomiast w nieprawidłowym kablu złącza kablowe będą skierowane w tę samą stronę.

Odwróć kabel o 180 stopni i całkowicie włóż cztery żyły po drugiej stronie kabla do innego złącza kabla.

Upewnij się kabla.

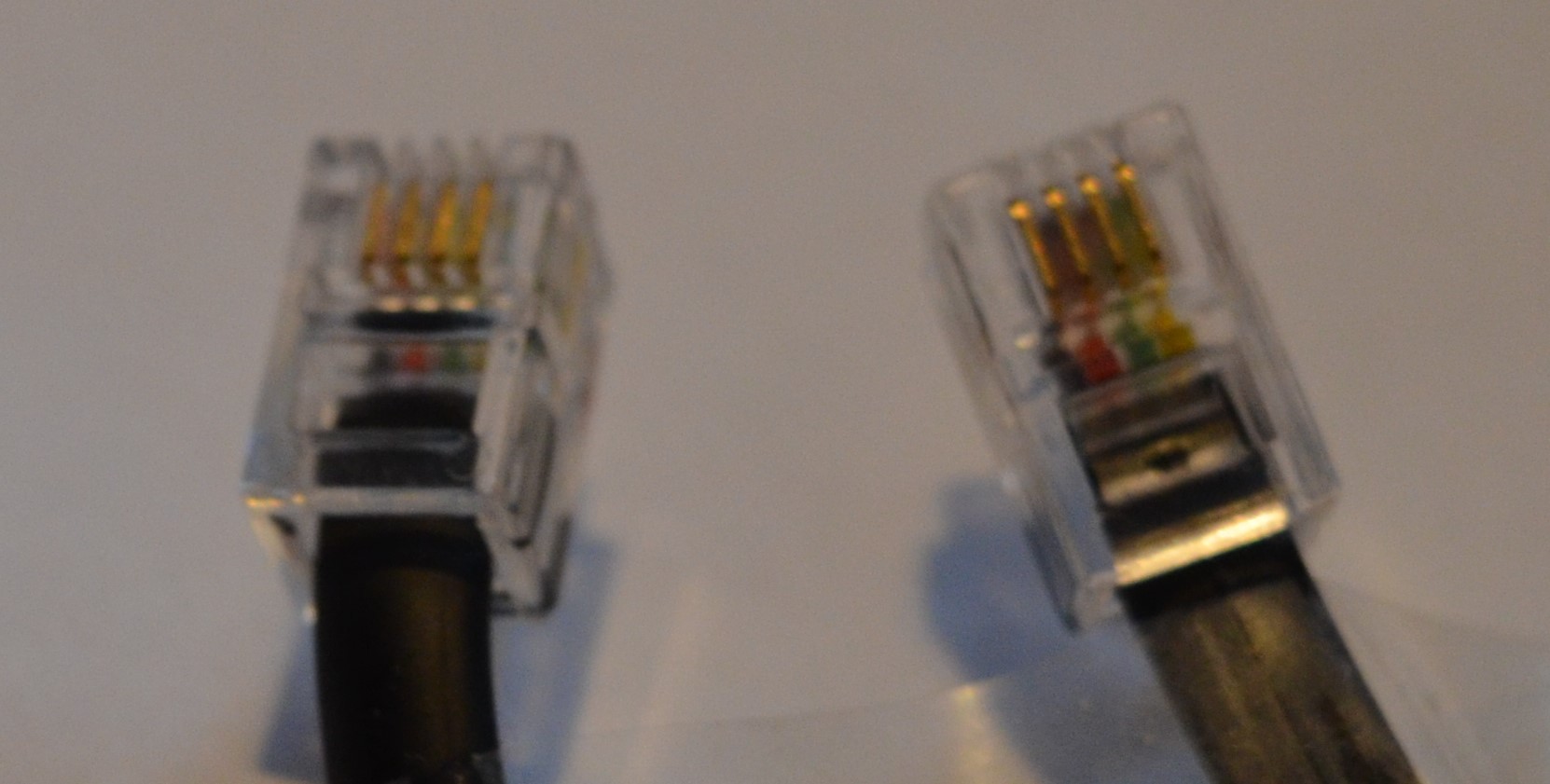

Zbliżenie obu końców kabla mające na celu podkreślenie, że złącza kabla są skierowane naprzeciw siebie.

Ustawiając występy blokujące tak, aby znajdowały się po przeciwnych stronach kabla, zapewni się, że kolejność kolorów przewodów będzie taka sama od lewej do prawej na obu końcach.

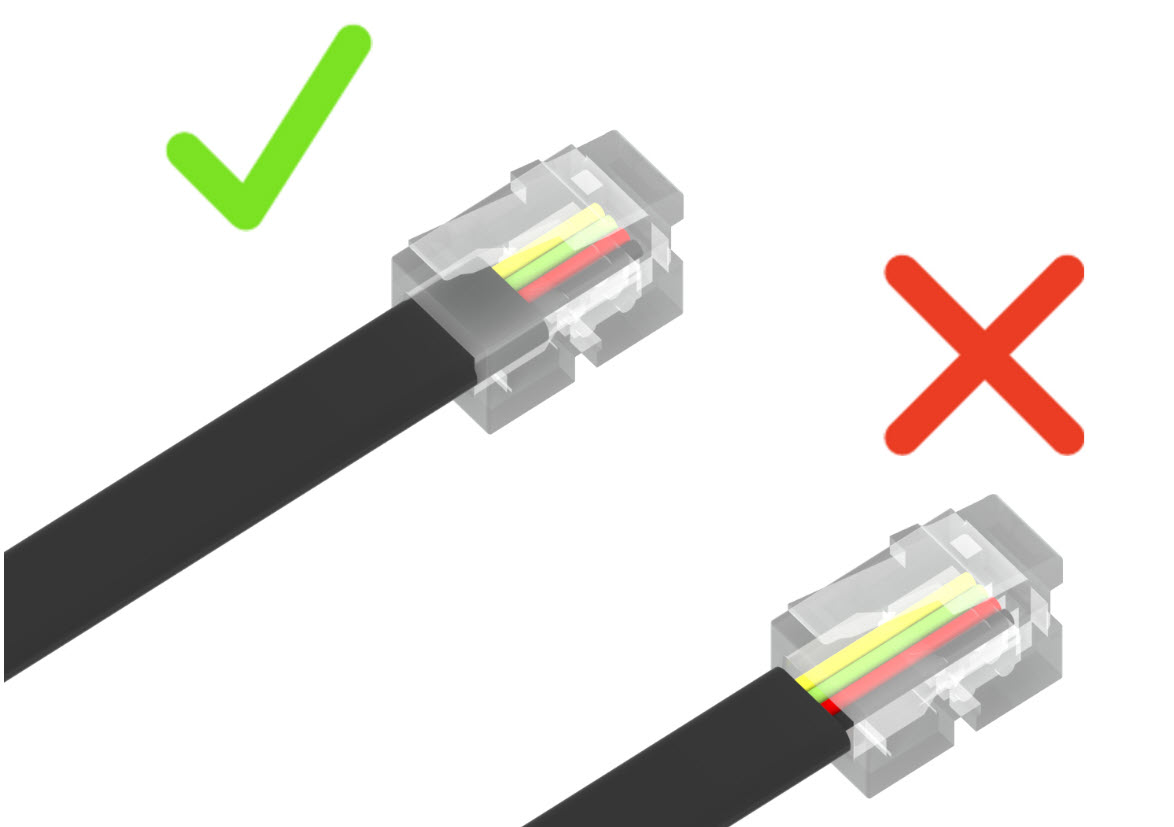

Schemat przedstawia prawidłowo usunięty kabel z częścią obudowy włożoną do złącza kablowego. Na zdjęciu widać również kabel, który został nieprawidłowo odsłonięty – usunięto zbyt dużo izolacji, przez co cała izolacja nie przedostaje się do wnętrza złącza kablowego.

Upewnij się, że czarna obudowa jest włożona do przezroczystego złącza. Kolorowe przewody nie powinny być odsłonięte.

Zaciskanie i sprawdzanie połączenia

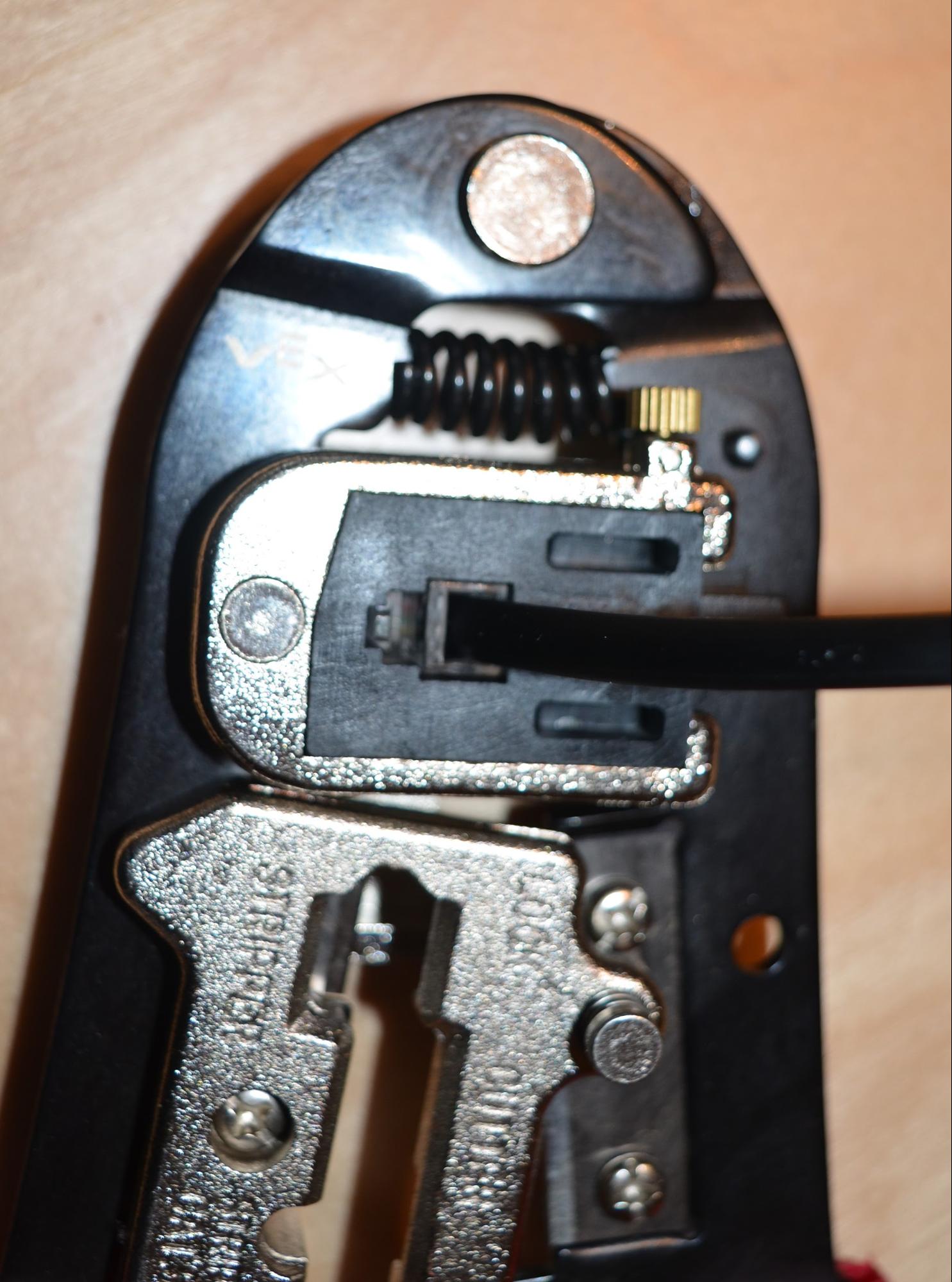

Widok z góry złącza kablowego umieszczonego w części zaciskającej narzędzia zaciskającego.

Umieść złącze kabla w części do zaciskania narzędzia. Bardzo mocno ściśnij uchwyty, aż przestaną się poruszać.

Powinieneś być w stanie wyczuć metalowe bolce złącza wbite w przewód. Teraz powtórz tę czynność ze złączem na drugim końcu kabla.

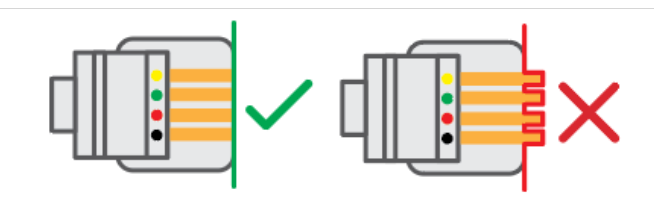

Schemat prawidłowo zaciśniętego złącza kablowego z bolcami zaciśniętymi tak, aby były równo z powierzchnią. Po prawej stronie znajduje się schemat nieprawidłowo zaciśniętego złącza kablowego z bolcami, które nie przylegają do siebie, co może spowodować uszkodzenie każdego podłączonego portu Smart Port.

Po zaciśnięciu złączy należy sprawdzić złącze, aby upewnić się, że wtyki zostały zaciśnięte równo.

To jest bardzo ważne. Jeśli styki znajdują się w położeniu , a nie , Twój nowy kabel Smart Cable spowoduje uszkodzenia dowolnego portu Smart Port, do którego jest podłączony.

Złącze kablowe należy włożyć do portu Smart Motor V5 Smart, aby podłączyć go do mózgu robota V5. Czerwona kontrolka Smart Portu wskazuje, że połączenie zostało nawiązane.

Po zakończeniu zaciskania i sprawdzaniu kabla sprawdź, czy połączenie jest dobre.

Podłącz jedną stronę nowego inteligentnego kabla V5 o niestandardowej długości do inteligentnego portu V5 Robot Brain, a drugą stronę do inteligentnego silnika V5.

Włącz mózg robota V5. Jeśli inteligentny port V5 Smart Motor Smart Port zaświeci się na czerwono, połączenie jest dobre.

Po upewnieniu się, że połączenie nowego kabla jest dobre, kabla można używać z dowolnym silnikiem V5 Smart Motor lub innym urządzeniem V5.

Aby uzyskać więcej informacji na temat prawidłowego zarządzania kablami, przeczytaj ten artykuł z biblioteki .
