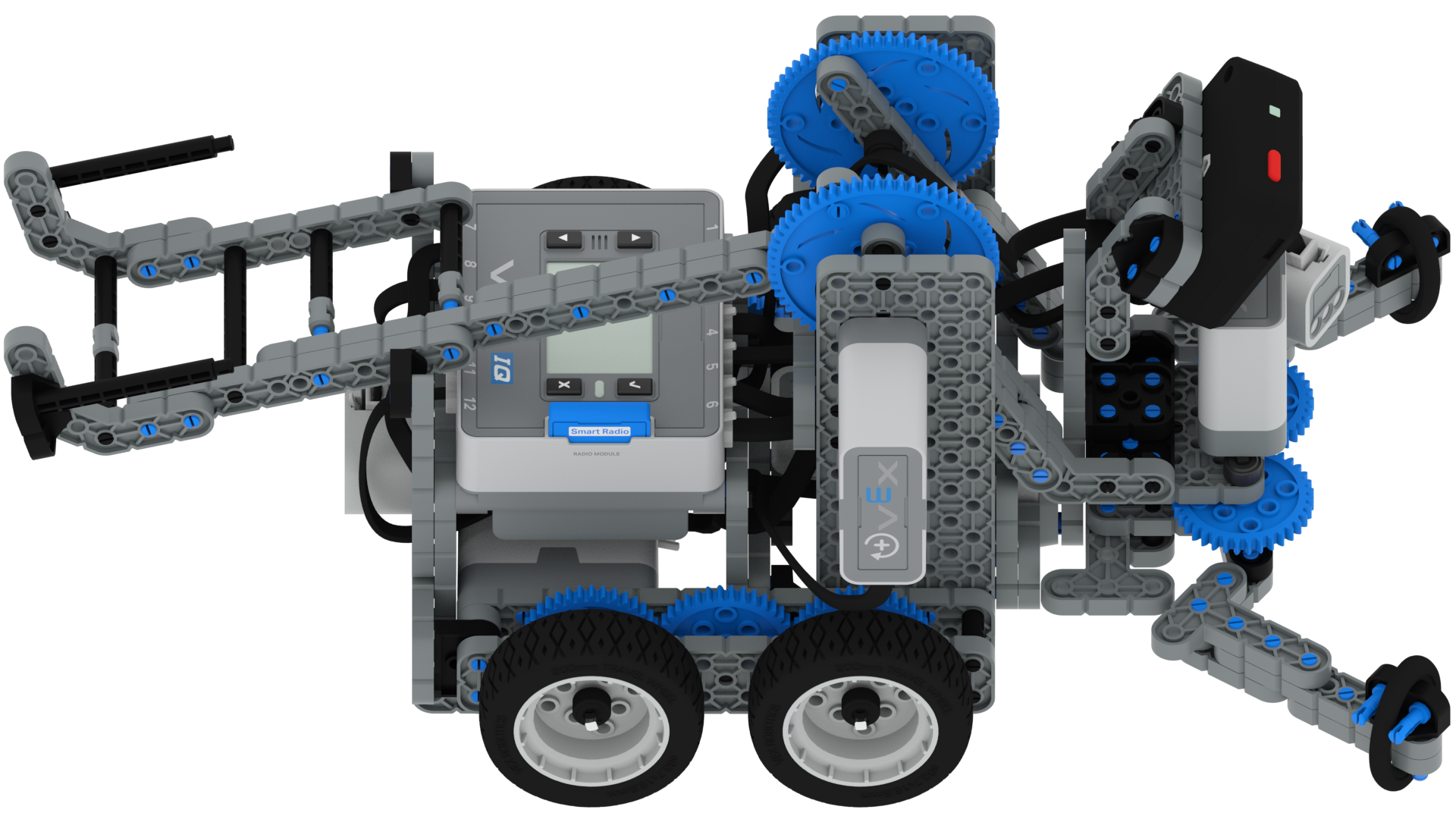

Mocowanie czujnika wizyjnego VEX do Clawbota IQ

Czujnik wizyjny VEX można podłączyć do modelu Clawbot IQ. Zespół opisany w tym artykule zostanie dodany do już zbudowanego Clawbota.

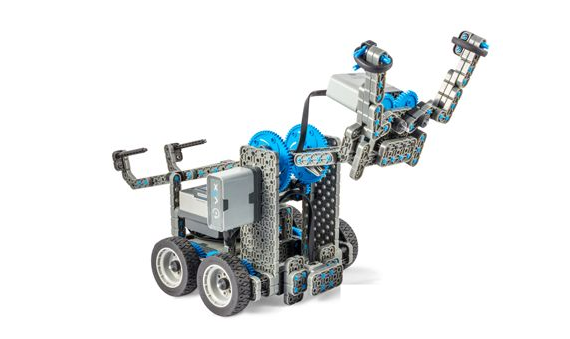

IQ Clawbota

Przystawka czujnika wizyjnego pokazana w tym artykule będzie używana z już zmontowanym Clawbotem IQ. Jeśli jeszcze tego nie zrobiłeś, postępuj zgodnie z instrukcjami budowania tutaj aby zbudować Clawbot IQ z dowolnego VEX IQ Super Kit.



Potrzebne części

Części potrzebne do zamocowania czujnika wizyjnego obejmują następujące elementy z zestawu VEX IQ Super Kit. Bardziej szczegółowe wyjaśnienie tych części można znaleźć na plakacie z zawartością zestawu IQ Super Kit.

  • 2 - 2x6 belek
  • Belki kątowe 2–30 stopni
  • 1 - Złącze narożne podwójne 2x szerokie, 2x2
  • 9 - Piny złącza 1x1
  • Złącza narożne 2 - 2x szerokie, 1x2
  • 1 - Czujnik wizyjny

Załączone Zgromadzenie

Po złożeniu wszystkich części postępuj zgodnie z instrukcjami budowania zawartymi w dostarczonym pliku PDF.

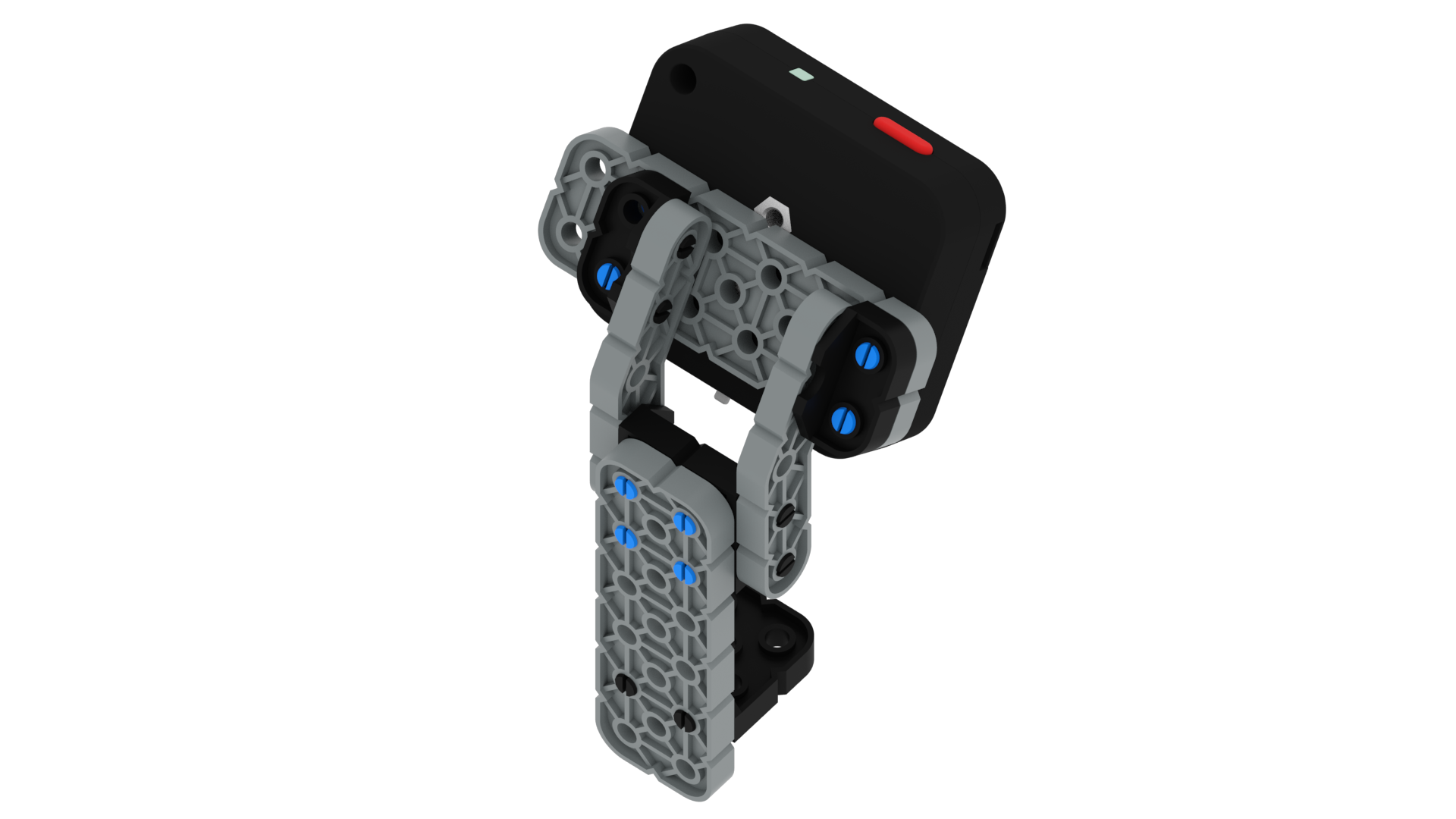

Kilka pierwszych kroków poprowadzi Cię przez proces budowania następującego zestawu:


Następnie zostaniesz poprowadzony przez proces dodawania zestawu do VEX Clawbot IQ i podłączania czujnika wizyjnego do mózgu.

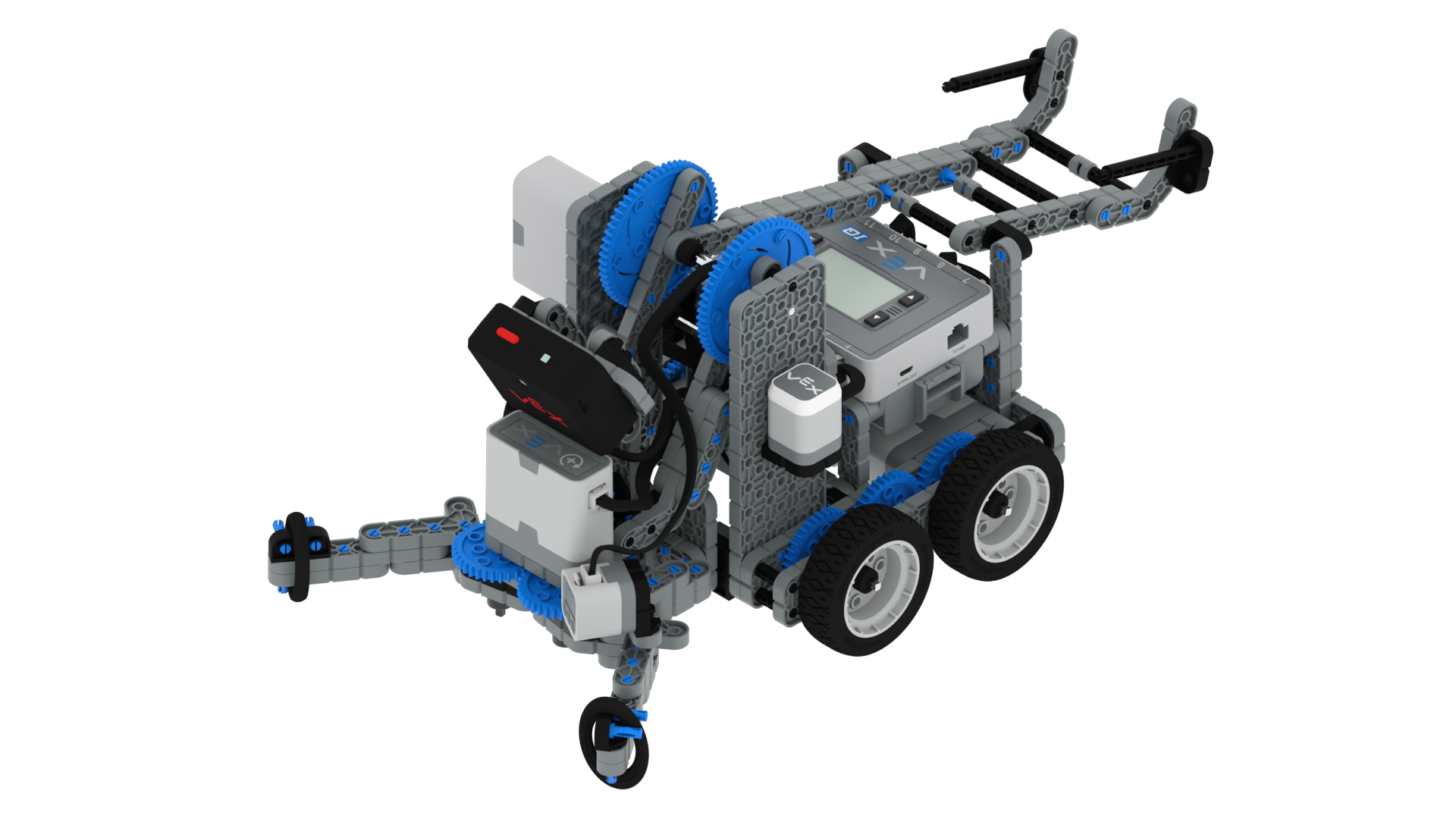

Ukończona wersja Clawbot IQ z czujnikiem wizyjnym


Kompletna kompilacja powinna wyglądać następująco:
