Krok 1: Podłącz kontroler.

Kontroler podłączony do mózgu za pomocą kabla uwięziowego.

Podłącz jeden koniec kabla uwięzi do wyłączonego mózgu robota VEX IQ z naładowanym akumulatorem robota VEX IQ, a drugi koniec do kontrolera.

Posłuchaj „kliknięcia”, gdy kabel Tether jest podłączony do kontrolera i Brain, aby potwierdzić, że kabel Tether jest bezpiecznie podłączony.

Krok 2: Włącz mózg.

Ekran mózgu z ikoną Tether podświetloną w prawym górnym rogu, co oznacza, że kontroler został podłączony.

Sprawdź, czy kontroler jest podłączony, zauważając ikonę połączenia w prawym górnym rogu ekranu, obok ikony żywotności baterii.

Krok 3: Przejdź do Ustawień: Kalibruj kontroler.

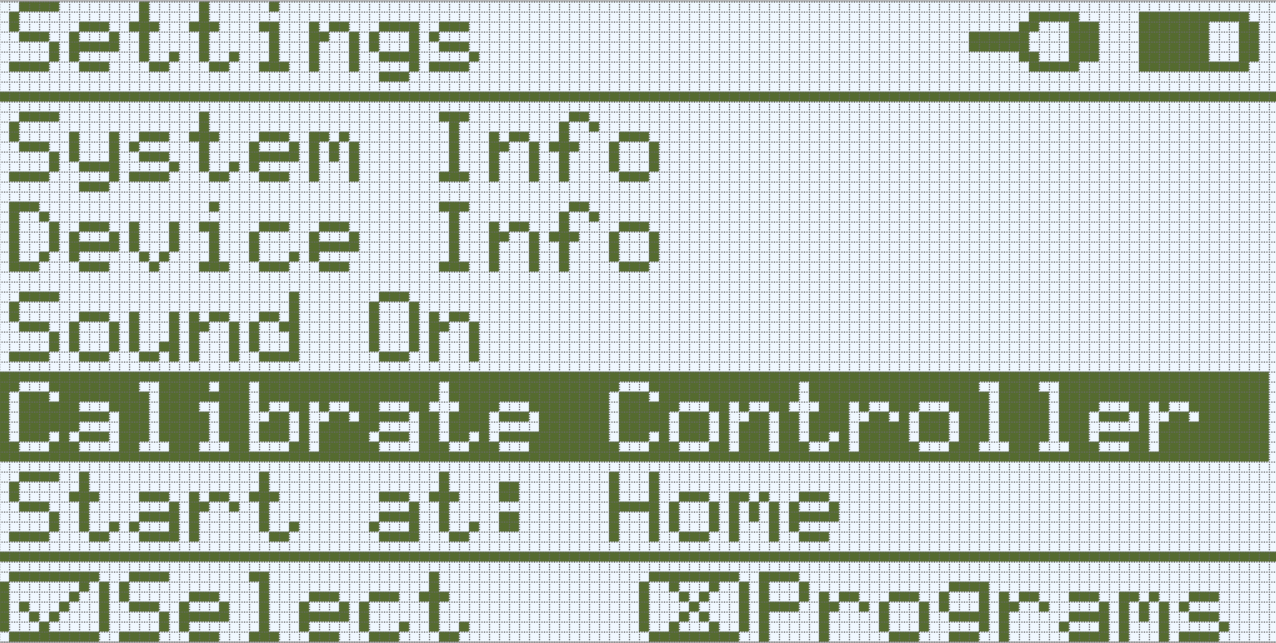

Ekran mózgu jest wyświetlany w menu Ustawienia z zaznaczoną opcją Kalibruj kontroler. Kalibracja kontrolera jest czwartą opcją na liście.

Naciśnij przycisk X, aby przejść do ekranu Ustawienia.

Naciśnij strzałkę w dół, aby wybrać opcję Kalibruj kontroler i wybierz ją, naciskając przycisk Sprawdź.

Krok 4: Poruszaj joystickami.

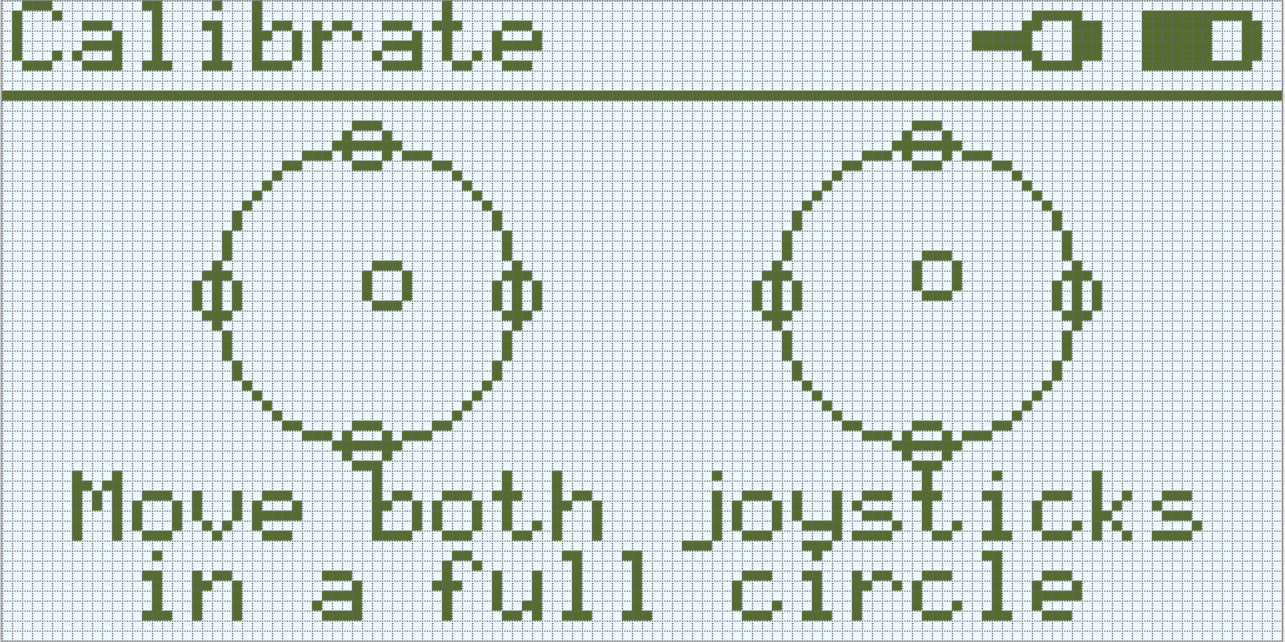

Ekran mózgu jest wyświetlany w menu Kalibracja. Dwie ikony reprezentują joysticki kontrolera. Poniżej znajduje się komunikat: Poruszaj obydwoma joystickami w pełnym okręgu.

Poruszaj obydwoma joystickami po pełnym okręgu. Po zakończeniu naciśnij dowolny przycisk na Brain lub kontrolerze.

Krok 5: Sprawdź i zapisz kalibrację.

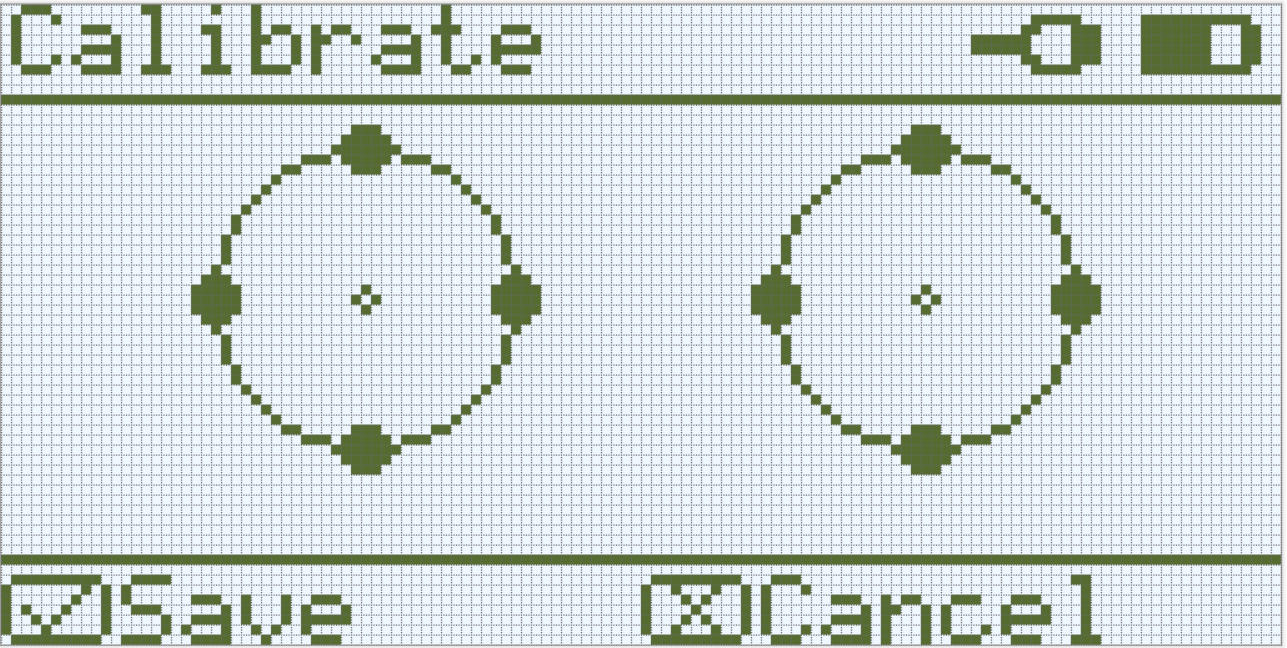

Ekran mózgu jest wyświetlany w menu Kalibracja. Dwie ikony joysticka znajdują się na środku, co oznacza, że kalibracja kontrolera została ukończona. Na dole ekranu znajdują się ikony wskazujące, że przycisk Zaznacz służy do zapisania zmiany, a przycisk X do anulowania.

Naciśnij przycisk Sprawdź, aby zapisać kalibrację lub naciśnij przycisk X, aby anulować i powrócić do menu Ustawienia.

UWAGA: Po naciśnięciu przycisku Sprawdź w celu zapisania kalibracji Brain wyda dźwięk wiwatujący.
