Konfiguracja czujnika wizyjnego V5 za pomocą zaawansowanej konfiguracji robota w VEXcode Pro V5

The VEX Visual Studio Code Extension has replaced VEXcode Pro V5, which is now end-of-life.

VEXcode Blocks and VEXcode Text remain actively developed and supported for all VEX platforms.

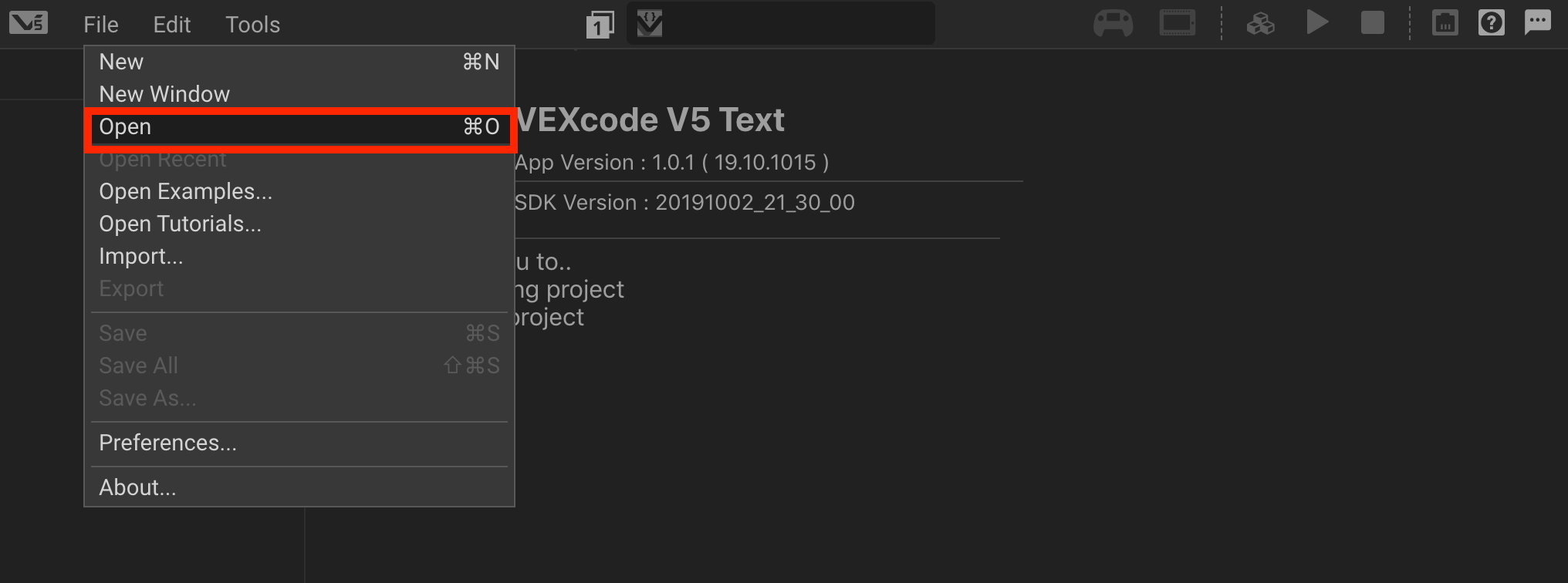

Otwórz projekt

Schemat ilustrujący konfigurację robota VEX V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

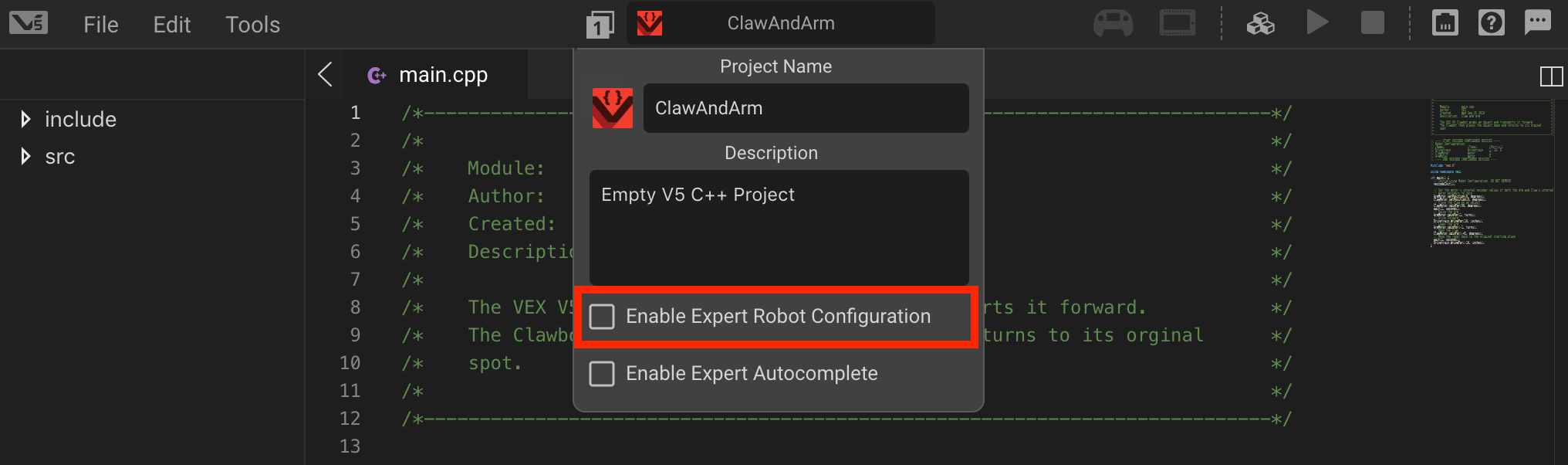

Włącz zaawansowaną konfigurację robota

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie, co ułatwia zrozumienie procesu konfiguracji.

Zaakceptuj Warunki zaawansowanej konfiguracji robota

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

Dołącz nowy plik

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie, istotne dla sekcji Opis kategorii V5 i Konfiguracja robota.

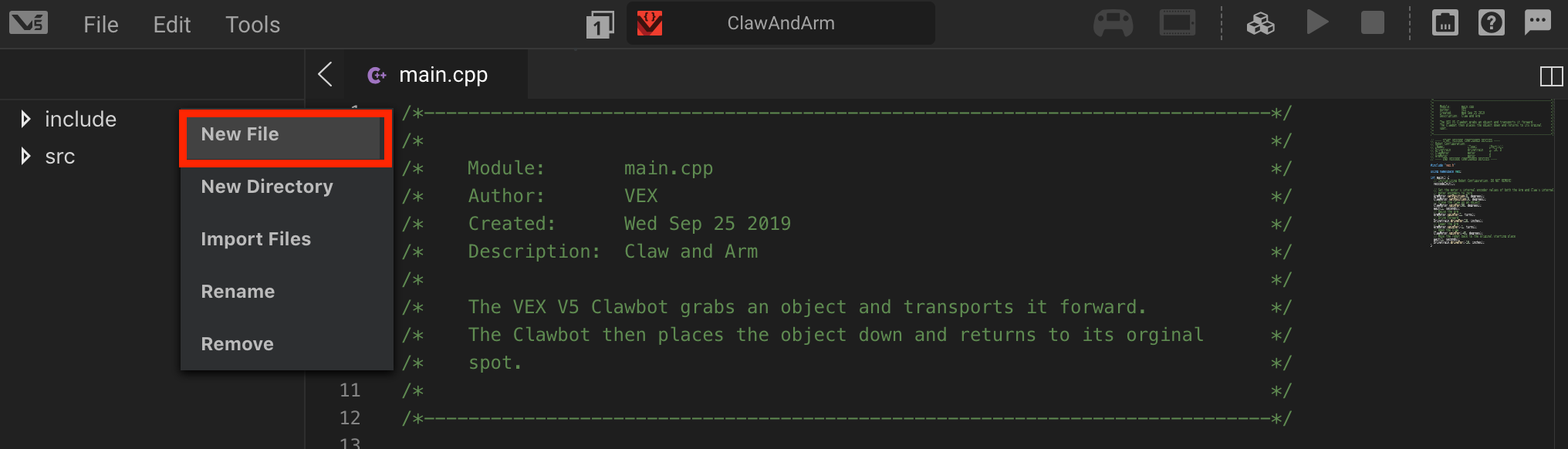

Kliknij prawym przyciskiem myszy menu „dołącz” i wybierz „Nowy plik”.

Dodaj plik konfiguracyjny czujnika wizyjnego

Schemat ilustrujący konfigurację robota dla kategorii V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności.

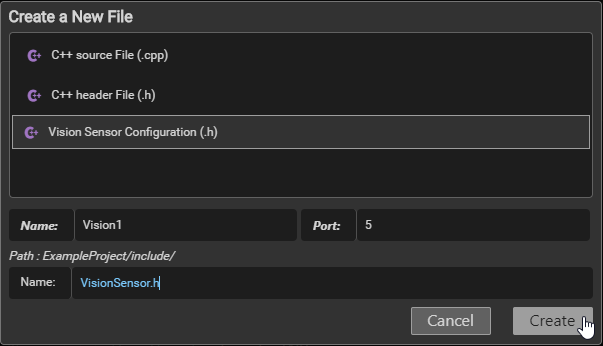

Wybierz plik C++ „Vision Sensor Configuration(.h)”.

Przypisz czujnik wizyjny do portu.

Nazwij plik [nazwa pliku].h

Kliknij przycisk Utwórz.

UWAGA: Nazwa pliku MUSI zawierać prawidłowe rozszerzenie „.h”, bez niego nie można utworzyć pliku.

Uruchom narzędzie Vision

Schemat ilustrujący konfigurację robota dla wersji V5, prezentujący różne komponenty i ich połączenia, w tym silniki, czujniki i elementy konstrukcyjne, co ułatwia zrozumienie konfiguracji i funkcjonalności systemu robotycznego V5.

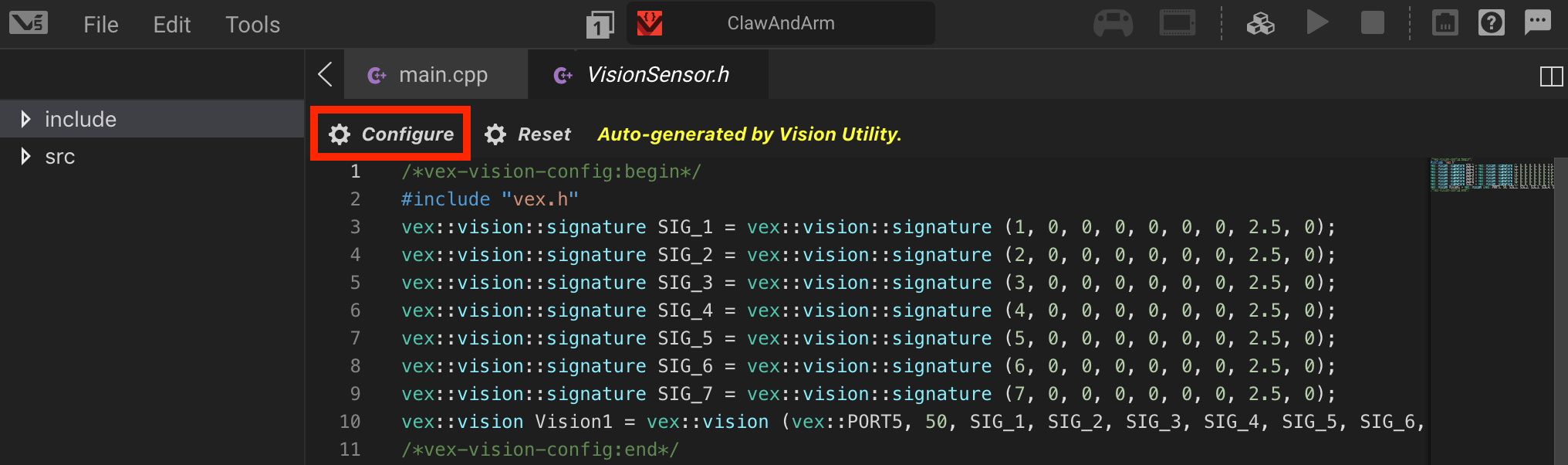

Kliknij nowo utworzony plik czujnika wizyjnego, aby otworzyć plik.

Kliknij przycisk Konfiguruj, aby uruchomić narzędzie wizyjne.

Umieść obiekt w widoku

Schemat ilustrujący opcje konfiguracji robotów V5, obejmujący różne komponenty i ich rozmieszczenie, jako część Opisu kategorii V5 w sekcji Konfiguracja robota.

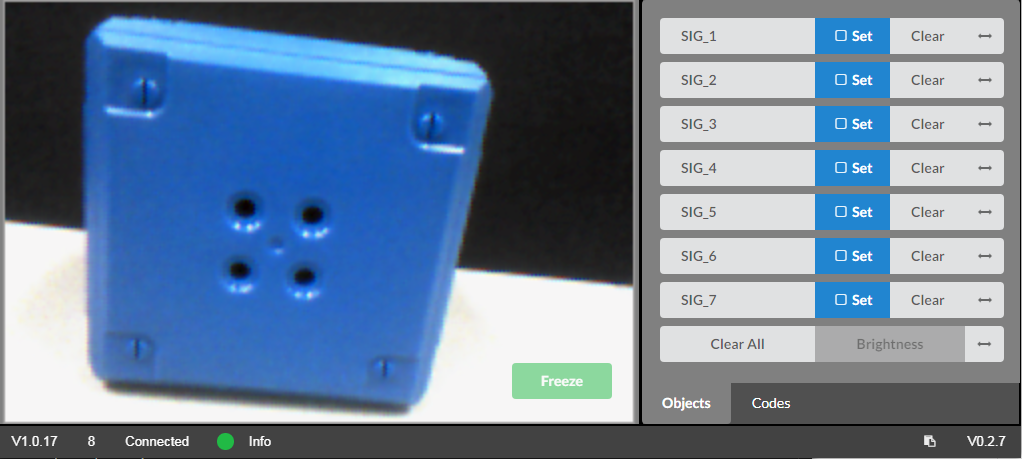

Umieść obiekt przed czujnikiem wizyjnym tak, aby zajmował większą część ekranu, a następnie kliknij przycisk „Zamroź”, aby zablokować ekran.

Wybierz Kolor Obiektu

Schemat ilustrujący konfigurację robota dla kategorii V5, zawierający opisane komponenty i połączenia, prezentujący konfigurację zapewniającą optymalną wydajność w zastosowaniach robotyki.

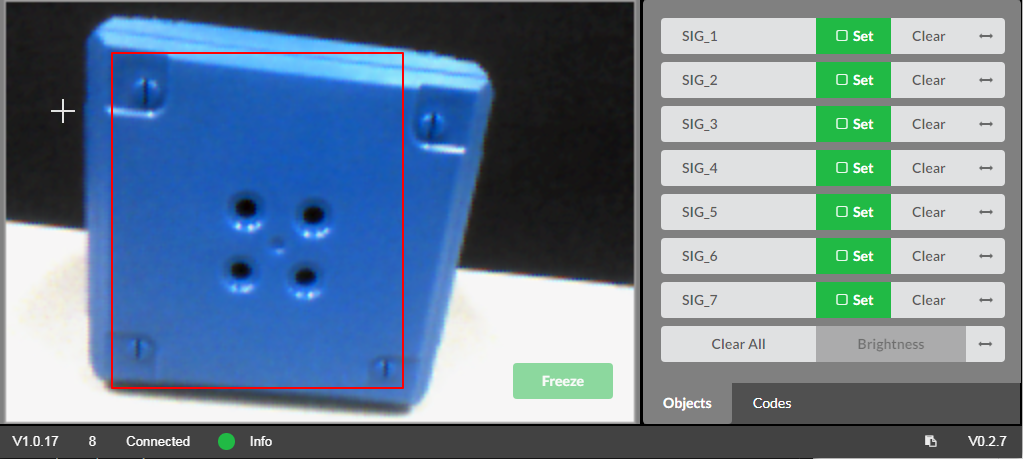

Kliknij i przeciągnij obwiednię na kolor/obiekt, który chcesz śledzić. Upewnij się, że ramka ograniczająca zawiera głównie kolor obiektu, a nie tylko tło.

Przypisz kolor

Schemat ilustrujący konfigurację robota dla wersji V5, zawierający opisane komponenty i połączenia, ułatwiające zrozumienie procesu konfiguracji.

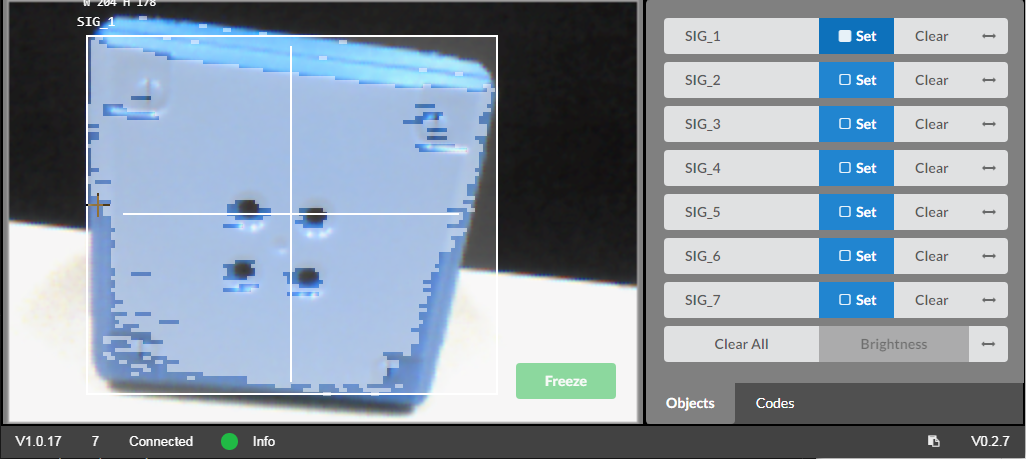

Kliknij jedno z siedmiu pól wyboru „Ustaw”, aby przypisać ten kolor do miejsca na podpis.

Skalibruj podpis koloru

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich połączenia, odnoszące się do sekcji Opis kategorii V5 w Konfiguracji robota.

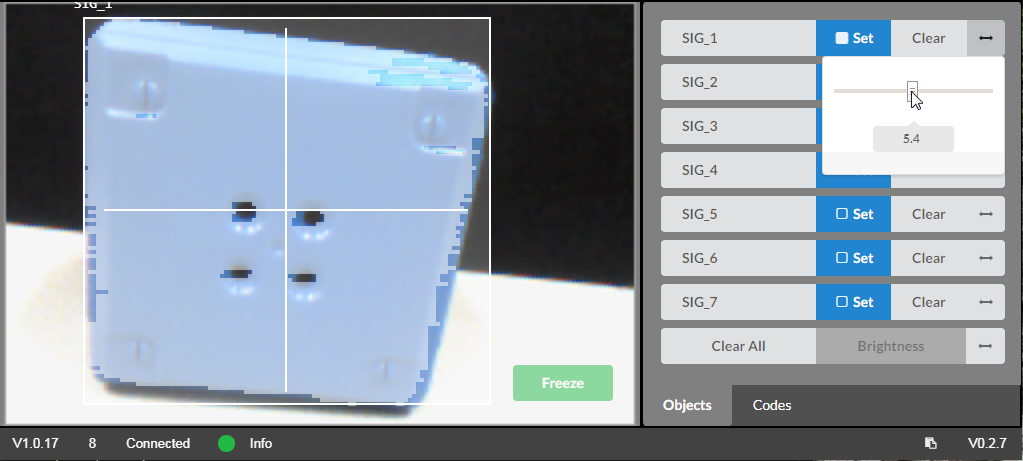

Kliknij ikonę dwustronnej strzałki po prawej stronie przycisku „Wyczyść” i użyj suwaka, aby skalibrować czujnik wizyjny w celu najlepszego wykrycia sygnatury barwnej. Aby uzyskać najlepsze rezultaty, przeciągaj suwak, aż większość kolorowego obiektu zostanie podświetlona, ​​a tło i inne obiekty nie.

Nazwij podpis

Schemat ilustrujący konfigurację robota dla kategorii V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności.

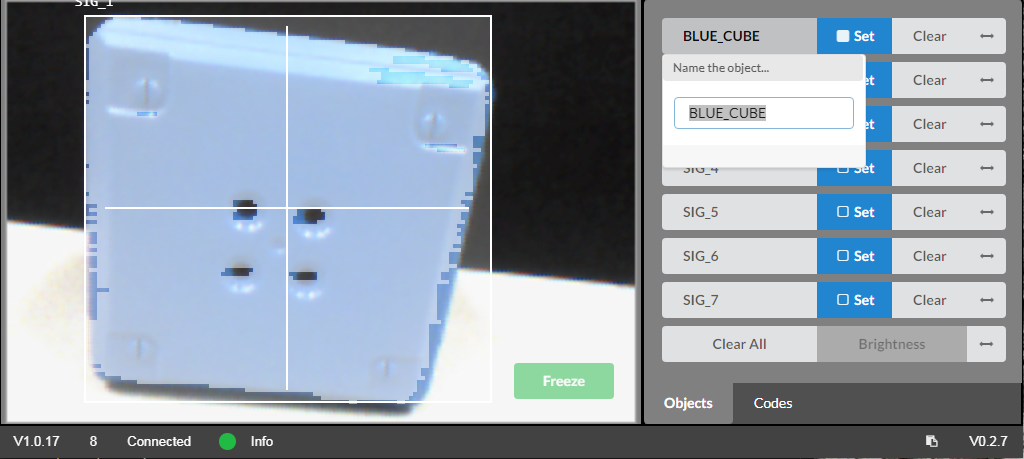

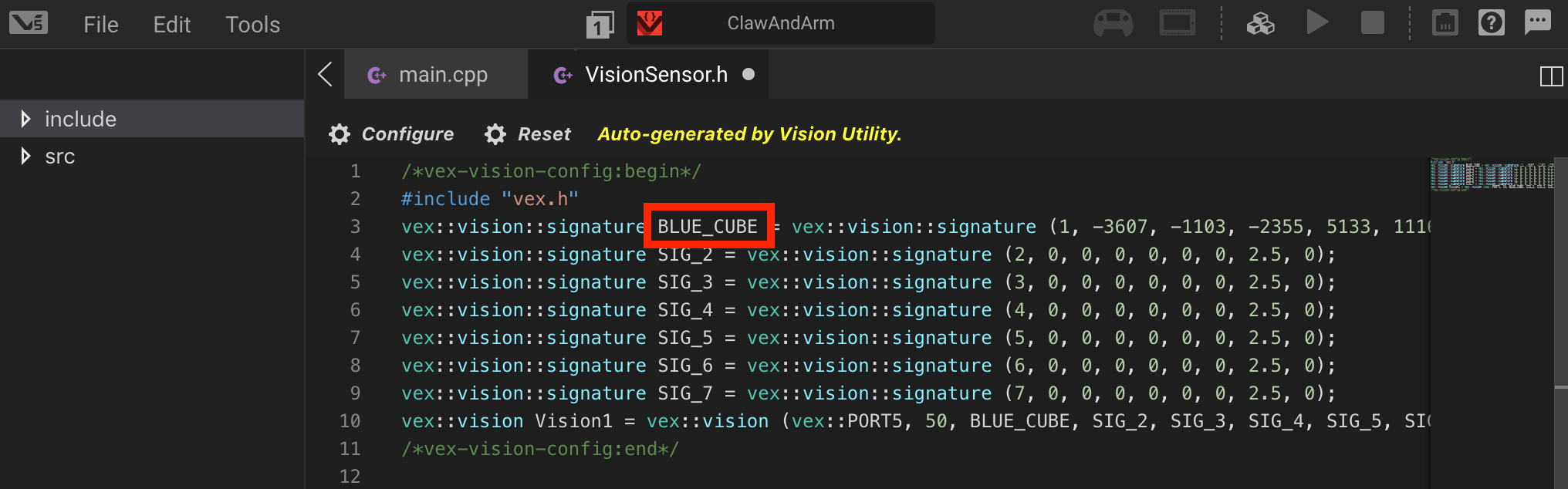

Kliknij pole tekstowe SIG_1, aby zmienić nazwę sygnatury koloru.

Naciśnij ponownie przycisk Zamroź, aby umożliwić czujnikowi wizyjnemu wznowienie śledzenia. Przesuń kolorowy obiekt w pole widzenia czujnika wizyjnego, aby mieć pewność, że jest śledzony. Jeśli śledzenie działa zgodnie z oczekiwaniami, zamknij narzędzie Vision Utility.

Schemat ilustrujący konfigurację robota V5, prezentujący różne komponenty i ich rozmieszczenie w celu uzyskania optymalnej wydajności w zastosowaniach robotyki.

Sygnatury kolorów można również zmienić w edytorze tekstu za pomocą pliku konfiguracyjnego czujnika wizyjnego.

Aby skonfigurować czujnik wizyjny do wykrywania większej liczby kolorów, powtórz kroki 5–9.

UWAGA: Czujnik wizyjny jest wrażliwy na różne poziomy światła. Jeśli poziom światła w otoczeniu robota ulegnie zmianie, może zaistnieć potrzeba ponownej kalibracji sygnatur kolorów.

Otwórz plik main.cpp

Schemat ilustrujący konfigurację robota dla kategorii V5, prezentujący różne komponenty i ich rozmieszczenie w systemie robota.

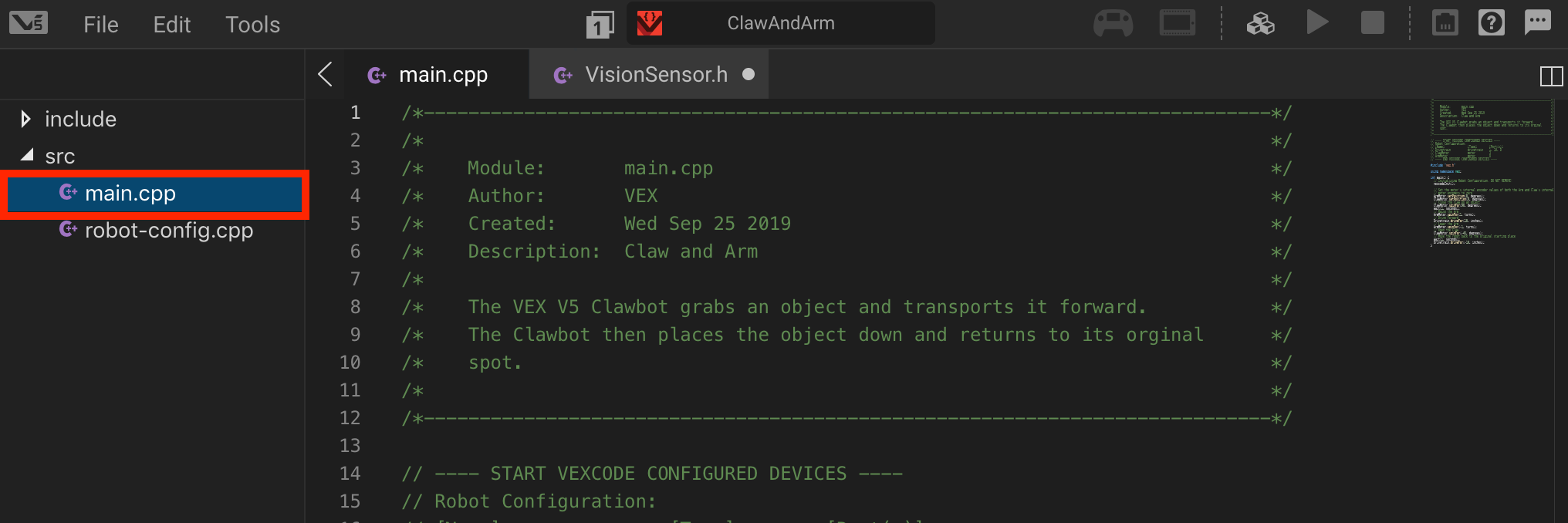

Kliknij main.ccp, aby otworzyć plik.

Zmodyfikuj plik main.cpp

Schemat ilustrujący konfigurację robota dla kategorii V5, pokazujący różne komponenty i ich rozmieszczenie, w tym silniki, czujniki i elementy konstrukcyjne.

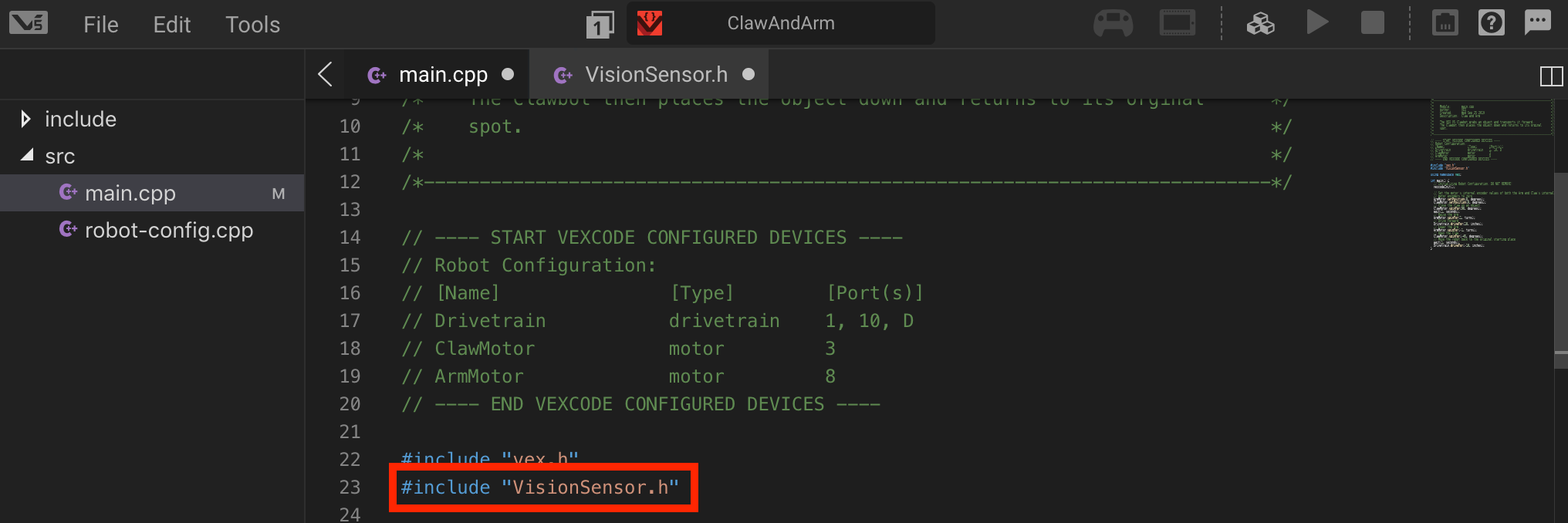

Wpisz
#include "[nazwa pliku czujnika wizyjnego].h".
