Wskazówki dotyczące mocowania silników do konstrukcji

Obejrzyj poniższy film, aby poznać wskazówki dotyczące podłączania inteligentnego silnika V5 do konstrukcji.

Zbierz potrzebne części.

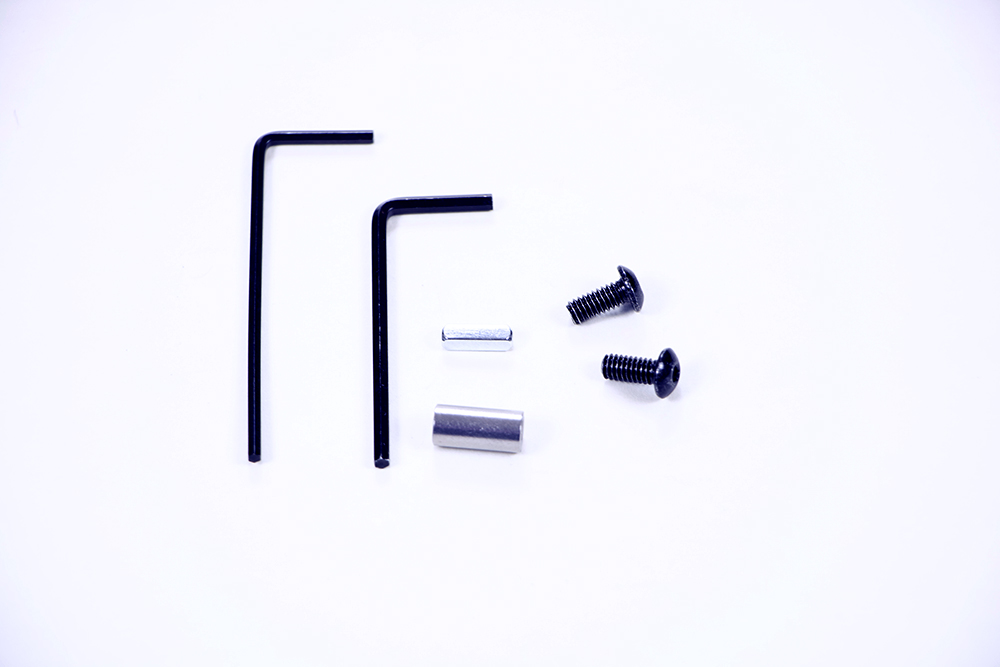

Schemat ilustrujący specyfikację silnika V5, zawierający opisane komponenty i połączenia, przeznaczony do celów edukacyjnych z zakresu robotyki.

Będziesz potrzebować:

(1) Inteligentny silnik V5 (nie pokazano)
(2) Śruby #8-32 x 1/2".
(1) Klucz sześciokątny 5–64”.
(1) Klucz sześciokątny 3-32".
(1) Sprzęgło wału
(1) Wał 1/2".

Ustaw inteligentny silnik V5.

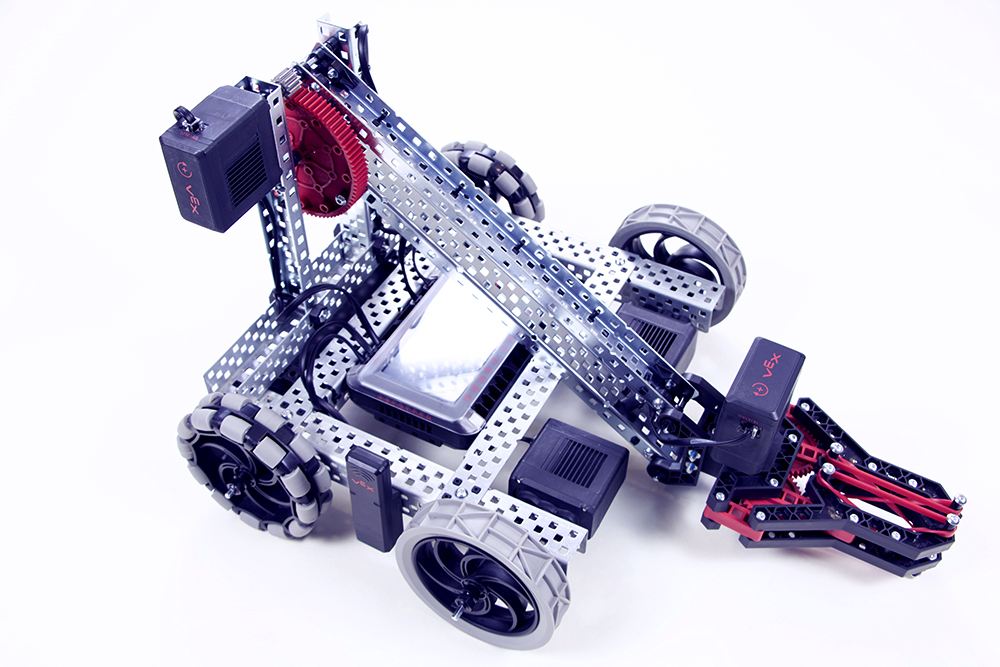

Zbliżenie silnika VEX V5, ukazujące jego konstrukcję i funkcje, w tym punkty mocowania i połączenia elektryczne, stosowane w zastosowaniach robotyki.

Ustaw inteligentny silnik V5, aby obracać kołem, ramieniem kłowym lub pazurem.

Ten przykład skupi się na inteligentnym silniku V5 napędzającym ruch ramienia kłowego.

Zabezpiecz i podłącz inteligentny silnik V5.

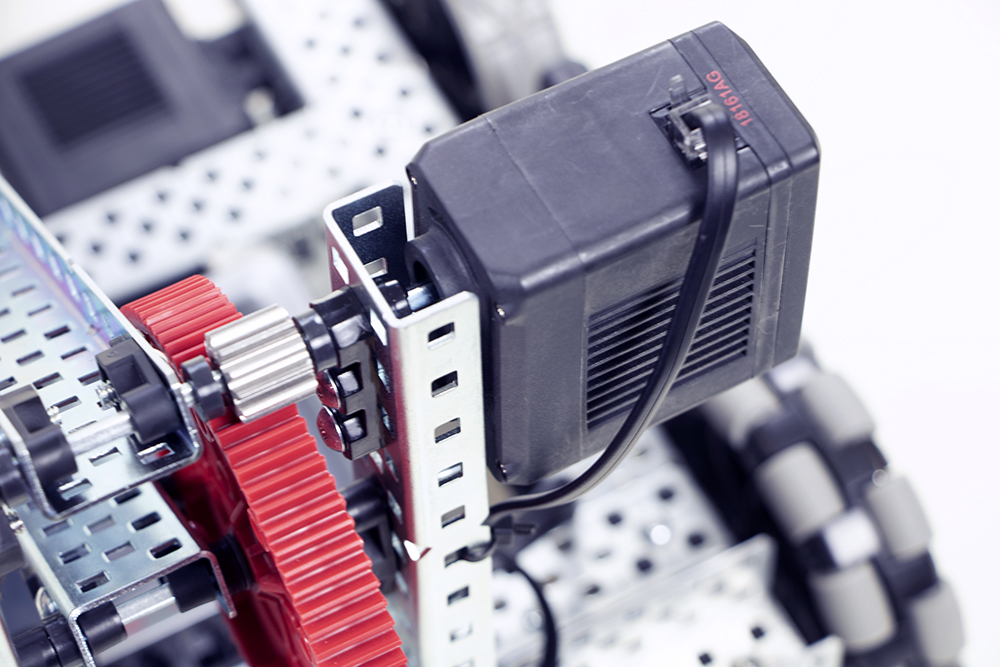

Obraz silnika VEX V5 przedstawiający konstrukcję i funkcje silnika, z podkreśleniem jego komponentów i struktury, w celach edukacyjnych z zakresu robotyki.

Użyj zebranych narzędzi, aby bezpiecznie zamontować inteligentny silnik V5 na górze konstrukcji podłokietnika V5 Clawbot.

Upewnij się, że silnik jest zamontowany tak, aby był prawidłowo ustawiony i mógł obracać przekładnię.

Użyj inteligentnego kabla, aby podłączyć nowy inteligentny silnik V5 do portu 8 w mózgu robota V5.
