Menu nawigacyjne — IQ Brain (1. generacja)

Używasz VEX IQ (2. generacji)? Zobacz ten artykuł.

W Brain znajdują się cztery główne przyciski służące do nawigacji na ekranie LCD:

Mózg z podświetlonym przyciskiem Sprawdź.

Przycisk Sprawdź

Przycisk Sprawdź służy do włączania Brain oraz wybierania różnych opcji na ekranie.

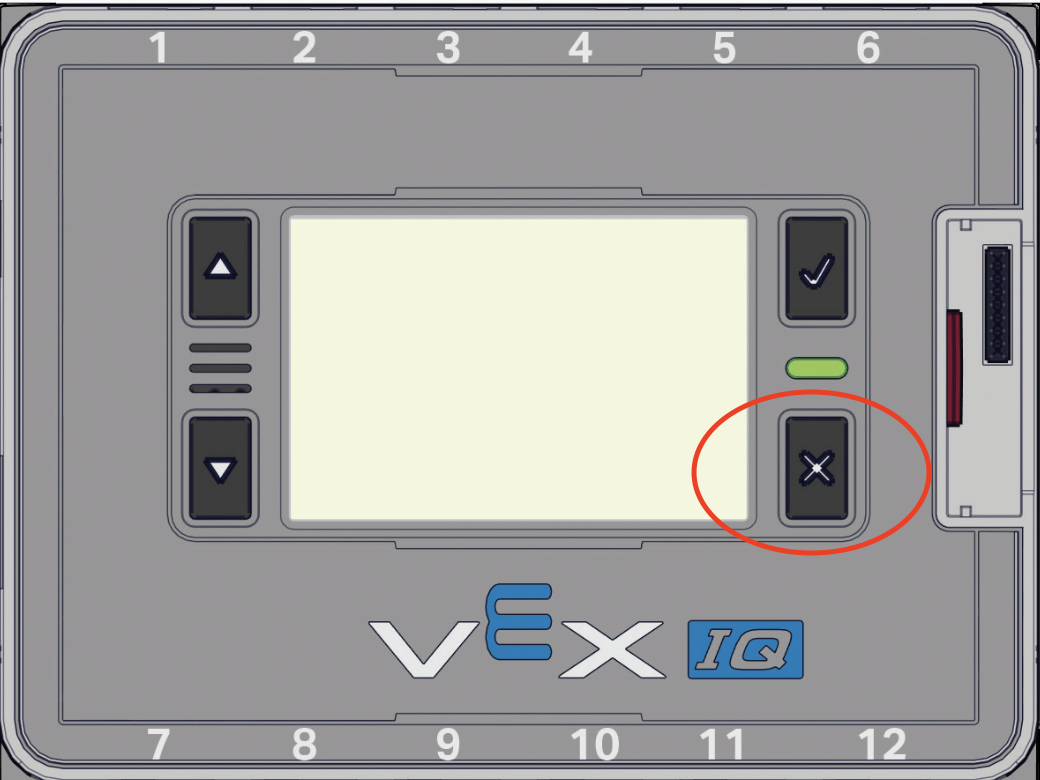

Mózg z podświetlonym przyciskiem X.

Przycisk X

Przycisk X służy do wyłączania mózgu. Służy również jako przycisk „powrót”, umożliwiający powrót do poprzednich ekranów.

  • Kliknij tutaj , aby wyświetlić artykuł „Jak włączyć/wyłączyć mózg robota VEX IQ”.

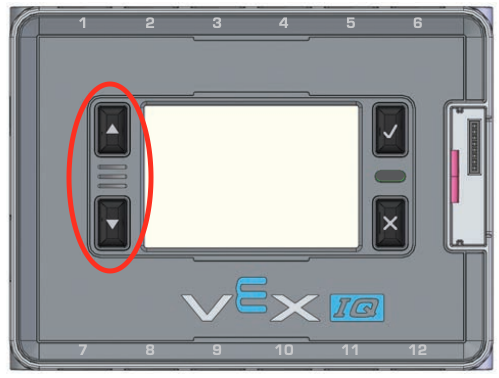

Mózg z podświetlonymi przyciskami strzałek w górę i w dół.

Strzałki w górę i w dół

Strzałki w górę i w dół służą do poruszania się pomiędzy różnymi opcjami na ekranie LCD.

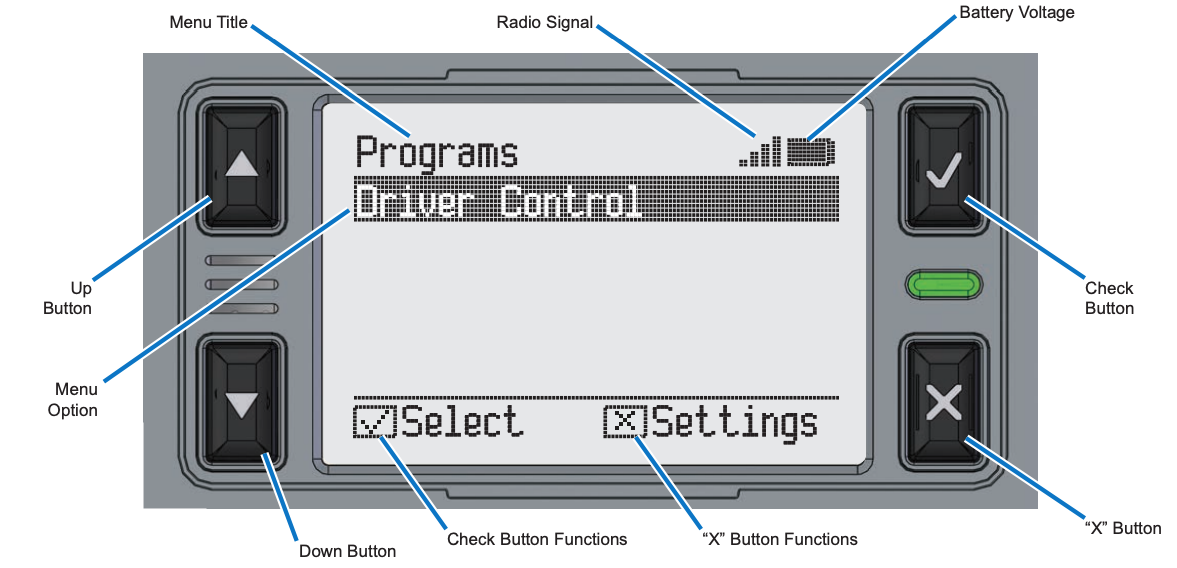

Pokazano ekran mózgu i przyciski z opisanymi funkcjami. Przyciski są oznaczone jako Przycisk w górę, Przycisk w dół, Przycisk zaznaczenia i Przycisk X. Następnie słowo Programy oznaczone jest jako Tytuł menu. Po prawej stronie ikona sygnału jest oznaczona jako sygnał radiowy, a ikona baterii jako napięcie baterii. Poniżej opcja Driver Control jest oznaczona jako opcja menu. Na dole ekranu wyświetlane są funkcje przycisków. Przycisk Zaznacz umożliwia wybór, a przycisk X przejście do menu Ustawienia.

Po lewej stronie znajduje się przykład ekranu LCD po włączeniu zasilania. Zwróć uwagę, jak na dole ekranu pokazano, jak wybrać opcję Wybierz za pomocą przycisku Sprawdź lub przejść do Ustawień za pomocą przycisku X.
